Avviso importante: |
L'esempio mostra agli amministratori come configurare IGMP Snooping per i client multicast e i server di steaming nella stessa VLAN.
Quando MediaServer esegue il multicasting del flusso, lo snooping IGMP consente allo switch di apprendere i gruppi multicast senza che l'utente debba configurare manualmente ogni switch.
In questo modo si evita che lo switch inondi di flussi multicast le porte che non hanno membri per questi indirizzi multicast.

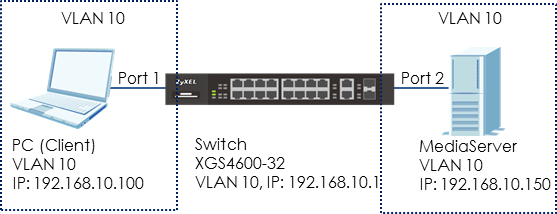

Configurazione di IGMP Snooping per i client multicast nella stessa LAN
1. Configurare lo Switch-1
a) Configurare la VLAN10 (consultare l'argomento: 2.1 Come configurare lo switch per separare il traffico tra i reparti).

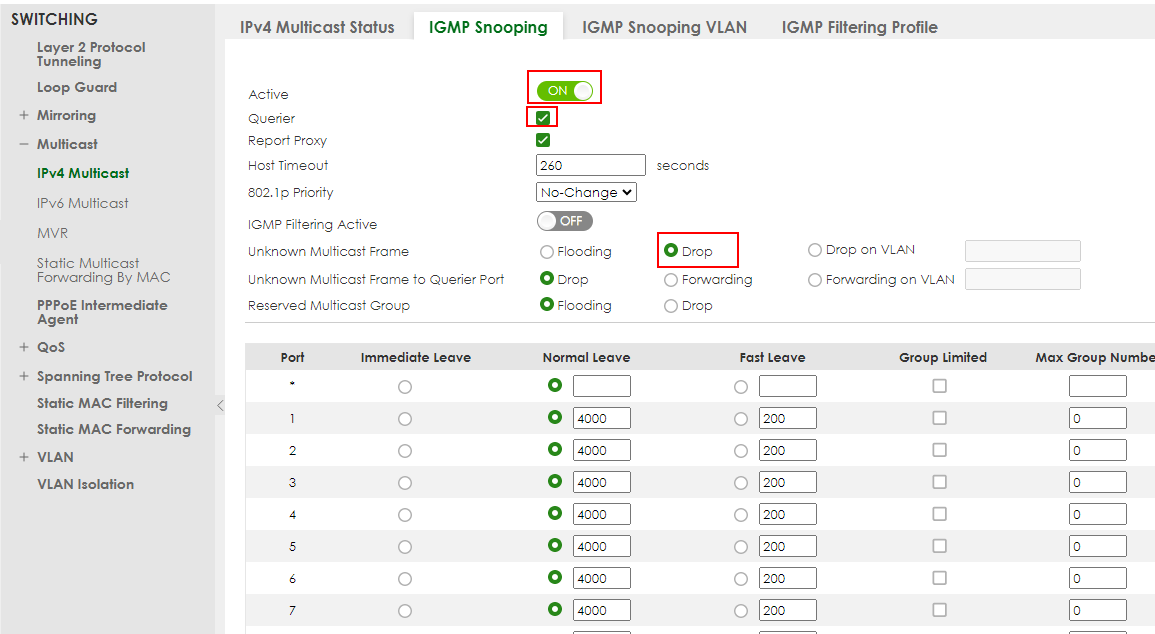

b) Configurare lo Snooping IGMP: Accedere alla GUI web e andare su:
SWITCHING > Multicast > IPv4 Multicast > IGMP Snooping
Selezionare la casella "Active" e selezionare Unknown Multicast Frame to Drop. Selezionare Querier. Fare clic su "Applica".
Per la GUI OLD ----> Menu > Applicazione avanzata > Multicast > Multicast IPv4 > IGMP Snooping
2. Testare il risultato
- Riprodurre il flusso su MediaServer utilizzando l'indirizzo IP Multicast 239.1.1.1.
- Chiedere al PC di inviare un messaggio di join IGMP per 239.1.1.1.
- Andare a:

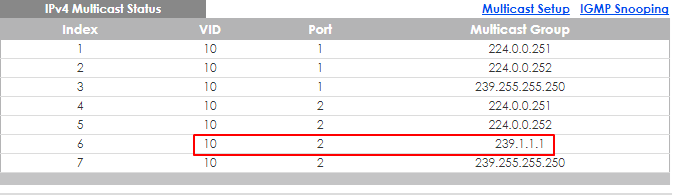

SWITCHING > Multicast > IPv4 Multicast > IPv4 Multicast Status
Il PC collegato alla porta 2 si unisce al gruppo multicast 239.1.1.1.
Old GUI ----> Menu > Advanced Application > Multicast > IPv4 Multicast.
KB-00313
