Zyxel Switch - Configurare la Voice VLAN per Migliorare la Qualità del Traffico Vocale

Il traffico vocale è altamente sensibile a ritardi, jitter e perdita di pacchetti. La Voice VLAN di Zyxel aiuta a migliorare la qualità delle chiamate posizionando automaticamente il traffico del telefono IP in una VLAN dedicata e assegnandogli una priorità 802.1p più alta. Questo garantisce che i pacchetti vocali ricevano un trattamento preferenziale rispetto al traffico dati normale, contribuendo a mantenere una comunicazione VoIP stabile e chiara anche quando la rete è sotto carico.

In questo esempio, viene utilizzata la Voice VLAN 100 con priorità 802.1p 6. La configurazione mostra come identificare i telefoni IP tramite il loro OUI (prefisso dell'indirizzo MAC), assegnarli automaticamente alla Voice VLAN e verificare la configurazione utilizzando il mirroring delle porte e Wireshark.

Nota: Gli indirizzi IP e le maschere di sottorete mostrati in questo articolo sono valori di esempio. Sostituiscili con quelli utilizzati nella tua rete.

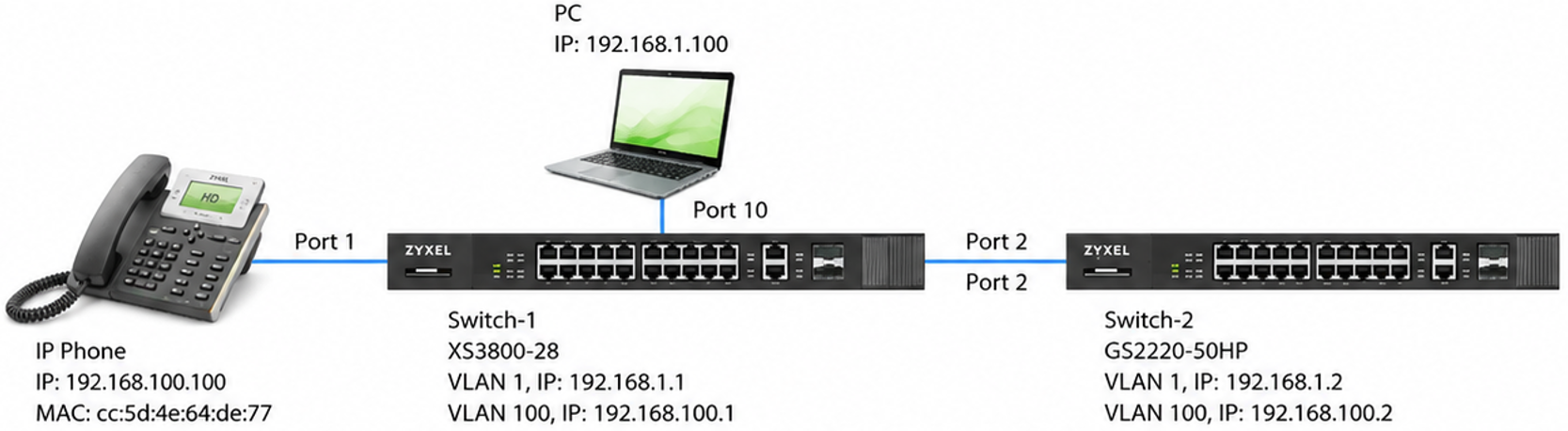

Topologia di Rete

La topologia di esempio consiste in:

• Un telefono IP collegato a Switch-1 (XS3800-28).
• Un PC collegato a Switch-1.
• Switch-1 collegato a Switch-2 (GS2220-50HP).
• Il traffico vocale è trasportato tramite VLAN 100, mentre la gestione rimane su VLAN 1.

Passo 1 – Configurare la Voice VLAN

Prima di abilitare la Voice VLAN, crea la VLAN 100 su entrambi gli switch.

Assicurati che:

• La VLAN 100 esista sia su Switch-1 che su Switch-2.
• La VLAN 100 sia consentita sul collegamento tra switch (trunk).
• I dispositivi assegnati alla VLAN 100 possano comunicare tra entrambi gli switch.

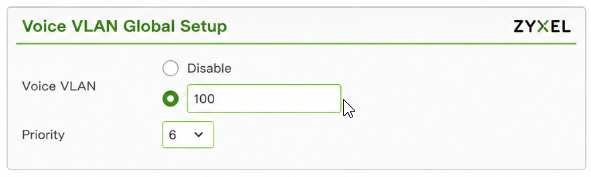

Passo 2 – Configurare la Voice VLAN

Naviga in:

Menu → Switching → VLAN → Voice VLAN Setup → Voice VLAN Global Setup

Configura:

• Voice VLAN: 100
• Priorità: 6

Clicca su Aggiungi.

La priorità configurata (802.1p CoS) contrassegna i pacchetti vocali affinché gli switch possano prioritizzarli rispetto al traffico dati normale.

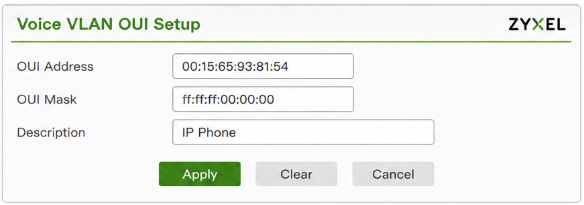

Configurare l'OUI della Voice VLAN

Successivamente, configura l'OUI (Organizationally Unique Identifier) utilizzato per riconoscere i telefoni IP supportati.

Naviga in:

Menu → Switching → VLAN → Voice VLAN Setup → Voice VLAN OUI Setup

Configura:

• Indirizzo OUI: 00:15:65:93:81:54
• Maschera OUI: ff:ff:ff:00:00:00
• Descrizione: IP Phone

Clicca su Aggiungi (o Applica, a seconda della versione del firmware).

Nota: Con questa configurazione, lo switch riconosce automaticamente i dispositivi i cui indirizzi MAC corrispondono all'OUI specificato e assegna il loro traffico alla Voice VLAN configurata.

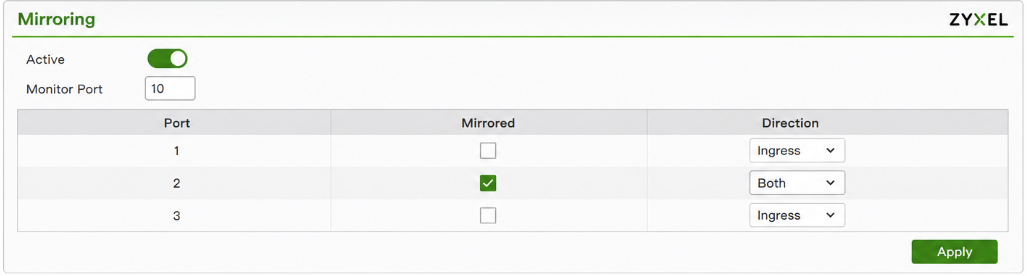

Passo 3 – Configurare il Mirroring della Porta (Verifica)

Per verificare che la Voice VLAN funzioni correttamente, configura il mirroring della porta.

Naviga in:

Menu → Switching → Mirroring → Mirroring

Configura quanto segue:

• Attivo: Abilitato
• Porta di Monitoraggio: Porta collegata al PC di monitoraggio
• Porta Specchiata: Porta collegata al telefono IP (Porta 2 in questo esempio)
• Direzione: Entrambe

Clicca su Applica.

Il mirroring della porta permette a Wireshark di catturare tutto il traffico che passa attraverso la porta dello switch selezionata per la verifica.

Passo 4 – Verificare la Configurazione

Collega il PC di monitoraggio alla porta di monitoraggio configurata.

Apri Wireshark e applica il seguente filtro di visualizzazione:

arp || igmp

Quindi:

1. Accedi a Switch-2.

2. Naviga in:

   Menu → Management → Diagnostic → Ping Test

3. Esegui il ping al telefono IP.

Il ping dovrebbe completarsi con successo.

(Inserire qui uno screenshot migliorato di Wireshark.)

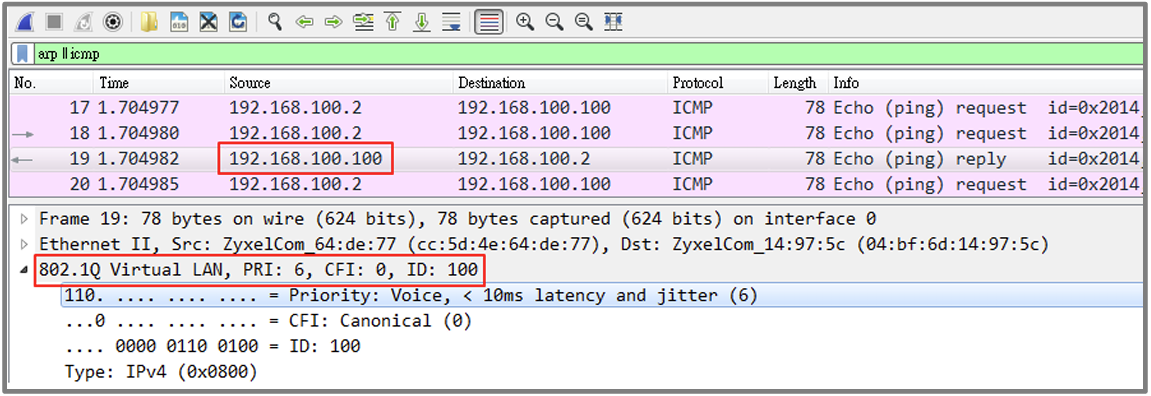

Ispeziona i pacchetti catturati in Wireshark.

Questo conferma che lo switch ha identificato correttamente il telefono IP, lo ha assegnato alla Voice VLAN configurata e ha applicato la priorità QoS configurata.

Risultato

Dopo aver completato la configurazione:

• I telefoni IP vengono rilevati automaticamente utilizzando il loro OUI.
• Il traffico vocale viene assegnato automaticamente alla Voice VLAN 100.
• I pacchetti vocali ricevono la priorità 802.1p 6.
• Il traffico vocale e dati rimane logicamente separato.
• Wireshark conferma che il tagging VLAN e la priorità QoS sono applicati correttamente.

Questa configurazione migliora le prestazioni VoIP garantendo che il traffico vocale riceva una priorità di inoltro più alta in tutta l'infrastruttura di switching Zyxel.
