Zyxel Network-Attached Storage [NAS] - Configurazione di Link Aggregation / Port Trunking su Zyxel NAS

Zyxel NAS Link Aggregation (LAG), noto anche come port trunking o bonding, è una funzione di rete che combina più interfacce di rete in un unico collegamento logico. Questa configurazione migliora le prestazioni della rete fornendo una maggiore larghezza di banda, ridondanza e un migliore bilanciamento del carico.

Avviso di fine vita del prodotto: Siamo spiacenti di informarvi che il prodotto "Zyxel NAS Devices" ha raggiunto la fine della sua vita utile. Di conseguenza, il supporto tecnico per questo dispositivo potrebbe essere limitato. Si ricorda che la manipolazione o l'uso di un dispositivo che ha già raggiunto la fine del ciclo di vita è interamente a rischio dell'utente. L'elenco dei dispositivi obsoleti, con le relative date di pensionamento e di fine supporto, è disponibile al seguente link. Questa pagina fornisce anche l'ultima versione aggiornata del dispositivo: Fine della vita utile

Come funziona il LAG sui NAS Zyxel

Il LAG combina interfacce come LAN1 e LAN2 in un unico collegamento logico, ottenendo una maggiore larghezza di banda e tolleranza agli errori. Entrambe le interfacce utilizzano lo stesso indirizzo IP e MAC. Questa configurazione richiede che anche lo switch Ethernet collegato supporti e sia correttamente configurato per l'aggregazione di link.

Configurazione del LAG sul NAS Zyxel

Accedere alla configurazione del NAS:

1. • Accedere a Pannello di controllo > Rete > TCP/IP > Interfaccia di rete > Crea.
   • Selezionare l'opzione per il bilanciamento del carico o il port trunking.

Impostazioni Port Trunking:

1. • Assicurarsi che LAN1 e LAN2 siano collegate allo stesso switch Ethernet.
   • Configurare lo switch per il LAG con le impostazioni appropriate che corrispondono a quelle del NAS.

Opzioni di bilanciamento del carico:

È possibile scegliere vari algoritmi di bilanciamento del carico, come ad esempio:

• Round-Robin: distribuisce i pacchetti in modo sequenziale su tutti i collegamenti.
• Backup attivo: Un'interfaccia è attiva mentre l'altra è di backup.
• XOR (OR esclusivo): Bilancia il traffico in base agli indirizzi MAC o IP di origine e di destinazione.

Configurazione dell'indirizzo IP:

• Per un indirizzamento IP coerente tramite DHCP, LACP ha delle limitazioni. Si consiglia di configurare un IP statico per il NAS per garantire che riceva sempre lo stesso indirizzo IP.

Problemi e soluzioni comuni

• Limitazione della velocità di un singolo flusso:
  • Ogni singolo flusso di traffico è limitato alla velocità di una singola porta fisica, in genere 1 Gbps. La larghezza di banda combinata viene realizzata attraverso più flussi simultanei.
• Compatibilità dello switch:
  • Assicurarsi che lo switch collegato supporti e sia correttamente configurato per il LAG. Alcuni modelli Zyxel, come il modello XGS1210-12, non supportano il LACP dinamico (IEEE 802.3ad) e possono richiedere impostazioni LAG statiche.
• Considerazioni sul firmware e sul modello:
  • Per le funzioni avanzate come LACP, si consiglia di utilizzare modelli di fascia alta come le serie XGS1930 o GS1900, che offrono un supporto migliore per l'aggregazione dinamica dei collegamenti.

Esempio di scenario di configurazione

Collegamento del NAS:

1. • Collegare LAN1 e LAN2 dal NAS a due porte di uno switch.

Configurazione dello switch:

1. • Sullo switch, impostare un gruppo LAG statico per le due porte.

Impostazioni di rete del NAS:

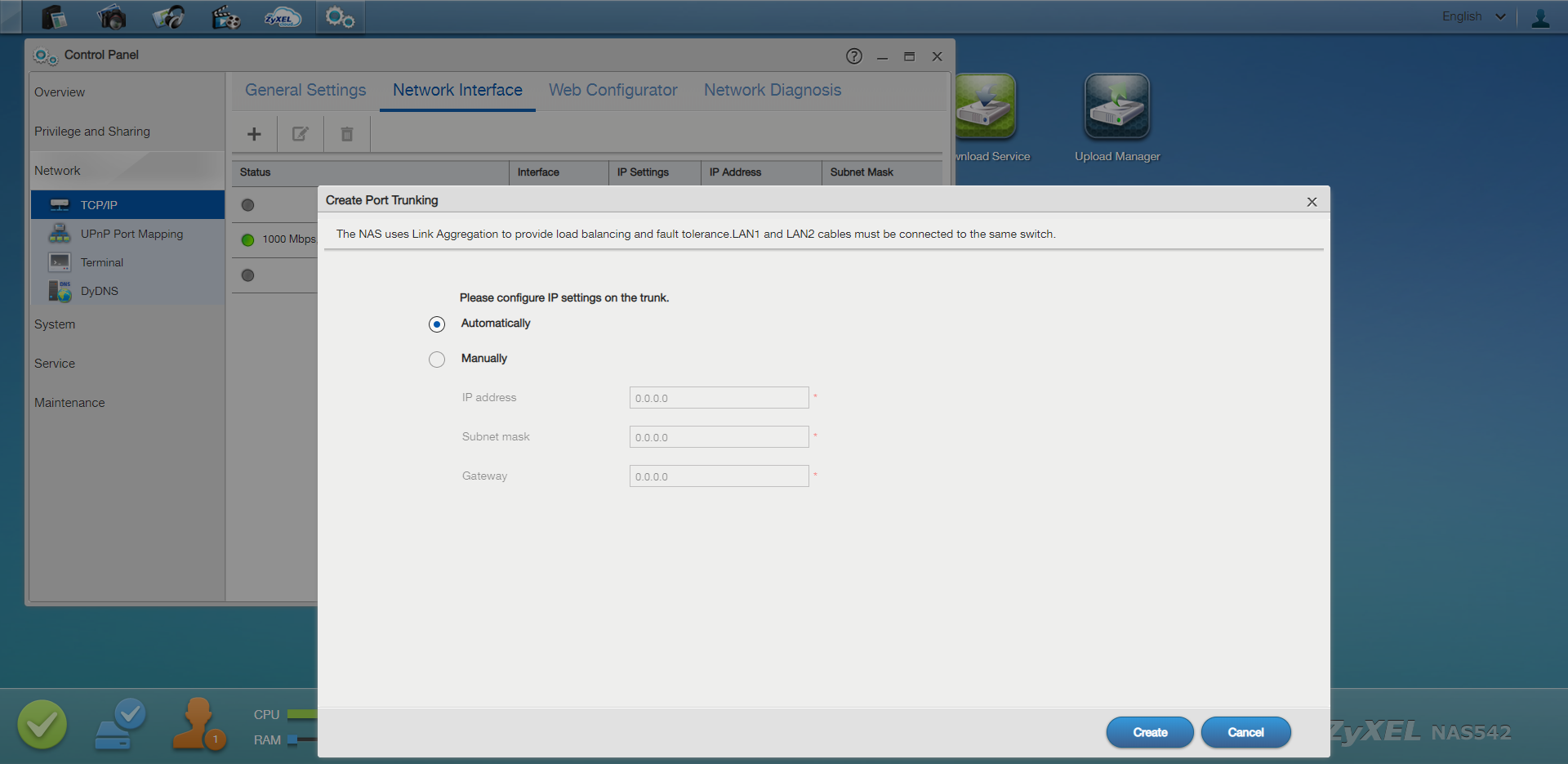

• Sul NAS, andare a Pannello di controllo > Rete > TCP/IP > Interfaccia di rete > Crea.
• Selezionare Port Trunking e scegliere l'algoritmo di bilanciamento del carico desiderato.
• Assegnare un indirizzo IP statico al NAS per un accesso coerente alla rete.

Avviso:i dispositivi NAS Zyxel hanno raggiunto la fine del periodo di supporto. Capiamo che questo potrebbe essere un inconveniente, quindi per aiutarvi, visitate il nostro forum o esplorate la sezione NAS nella nostra base di conoscenza per tutti i dettagli. È inoltre possibile trovare un elenco dei dispositivi obsoleti e delle relative tempistiche di supporto al seguente link.

• Fine del ciclo di vita (EOL/EoL) / Fine del supporto (EOS/EoS)
• Forum della comunità Archiviazione cloud personale

Grazie mille per la vostra comprensione e pazienza!
