Questo articolo mostra come configurare Smart Mesh in Nebula, come creare un ponte tra WiFi e LAN utilizzando Wireless Bridge e quali sono i miglioramenti apportati al sistema mesh Nebula. Vengono inoltre illustrati i modelli supportati, il downlink mesh, la specificazione dell'AP mesh, il Failover Mesh, la verifica della potenza del segnale del sistema mesh, il mesh instabile e l'impossibilità di connettersi al mesh.

Nota bene: questo articolo riguarda la funzione Smart Mesh e non Wireless Bridge. Pur avendo scopi simili, le due tecnologie si basano su principi diversi. Se cercate informazioni su Wireless Bridge, consultate i link sottostanti. È inoltre possibile esplorare i nostri laboratori virtuali per vedere entrambe le tecnologie in azione e comprenderne meglio le differenze.

• Come impostare un bridge wireless in Nebula - Configurazione di AP root e ripetitore
• Topologia di rete basata su Nebula per ufficio SMB con backup WAN e bridge wireless
• Configurazione SMB/Home Office con firewall, switch e Smart Mesh

Smart Mesh e Wireless Bridge sono tecnologie fondamentalmente diverse:

• Smart Mesh è una rete wireless auto-organizzata in cui un punto di accesso (l'AP principale) è collegato alla rete e altri AP (ripetitori) si collegano ad esso tramite WiFi. La rete può adattarsi automaticamente se le condizioni cambiano.

• Ilbridge wireless è una connessione punto-punto o punto-multipunto tra due o più AP utilizzata per collegare segmenti di rete separati senza cavi. In genere si basa su una configurazione statica.

Tecnologia Smart Mesh - Panoramica semplice

Smart Mesh funziona impostando un punto di accesso principale (chiamato "root AP") con una connessione cablata alla rete. Altri punti di accesso (chiamati "ripetitori") si collegano all'AP principale utilizzando il WiFi.

È possibile creare una rete con diversi hop wireless, ma per ottenere la migliore velocità e stabilità, si consiglia di posizionare tutti gli AP abbastanza vicini all'AP principale per evitare troppi hop. Ogni hop in più può ridurre la velocità fino al 50%.

Gli AP ripetitori creano un ponte wireless verso l'AP principale e condividono lo stesso nome WiFi (SSID). È possibile avere anche più di un AP radice, a seconda della configurazione. Nella maggior parte dei casi, una banda WiFi (come quella a 5 GHz) è utilizzata per il collegamento in rete, mentre l'altra (come quella a 2,4 GHz) è utilizzata per i dispositivi connessi.

Aspetti da considerare

• Stabilire la rete attraverso più hop wireless (senza limiti)
• Hops wireless consigliati: meno di 2 hops dalla rete cablata.
• Regola empirica: l'intera rete viene dimezzata per ogni hop wireless.

Per creare una rete mesh, di solito la rete intelligente si costruisce prima tramite 5G e, se il segnale non è abbastanza buono, si passa alla connessione 2.4G.

Dimenticate i limiti dei cavi: iniziate oggi stesso la vostra configurazione Smart Mesh!

Configurazione di Smart Mesh

Per configurare Smart Mesh, è necessario che due access point compatibili con Smart Mesh siano collegati allo stesso sito.

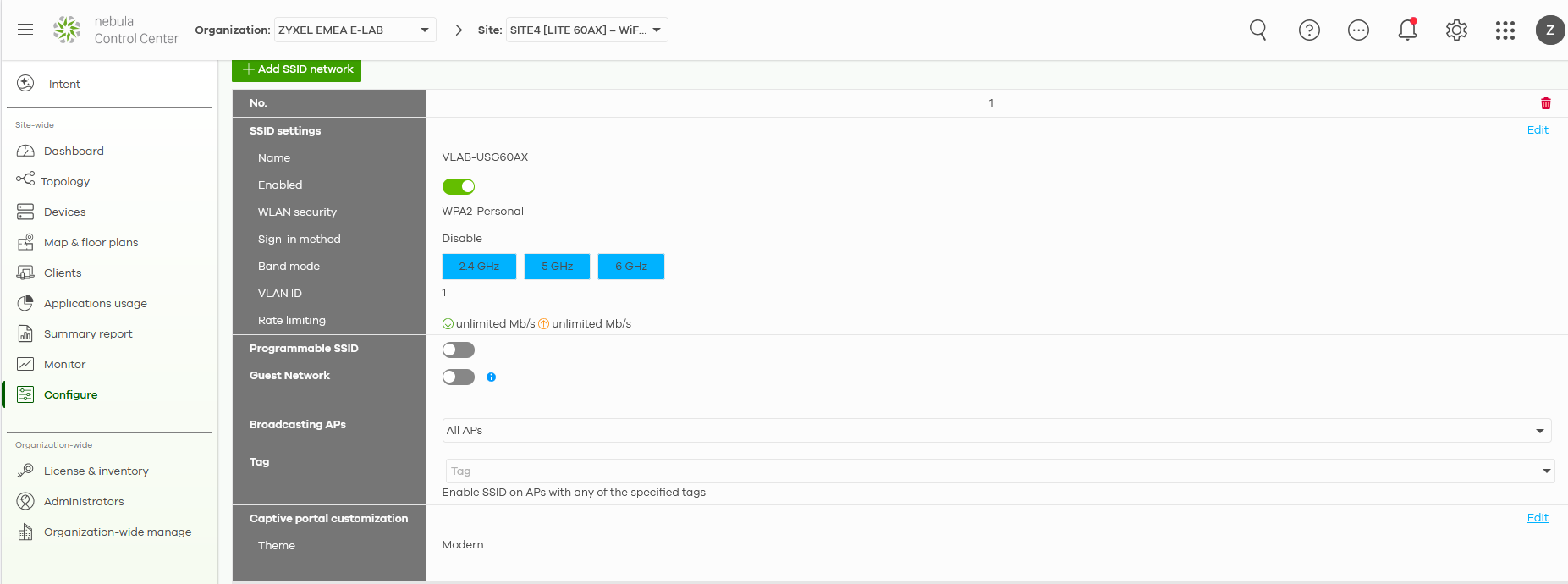

• Innanzitutto, impostare i profili SSID in base alle proprie preferenze utilizzando:

Site-wide > Configure > SSID Settings

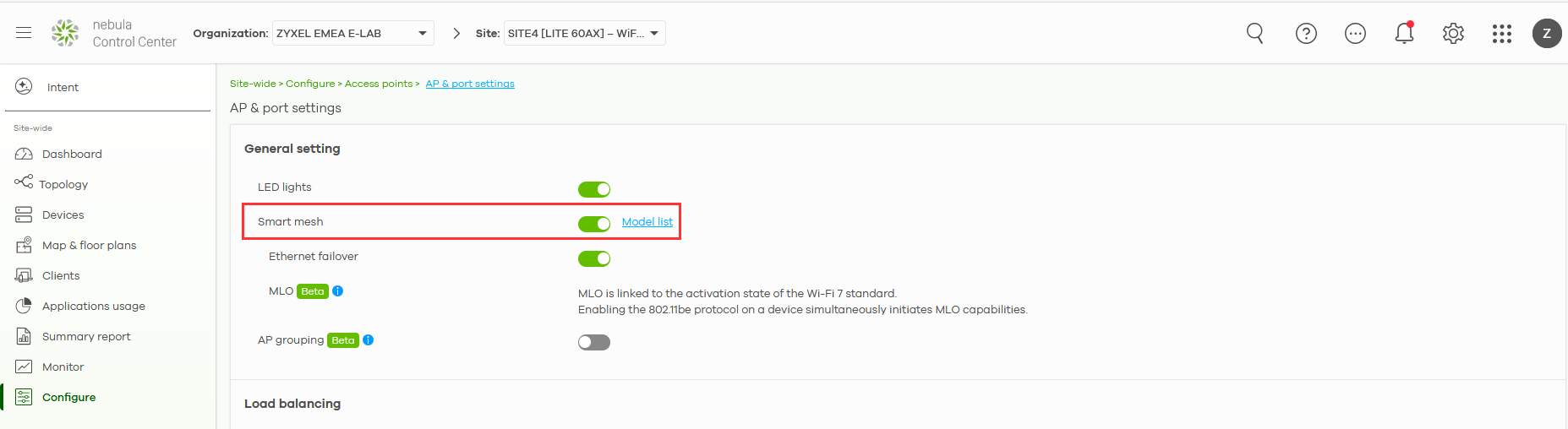

• Quindi, assicurarsi di attivare il cursore "Smart Mesh":

Site-wide > Configure > Access Point > AP & port settings

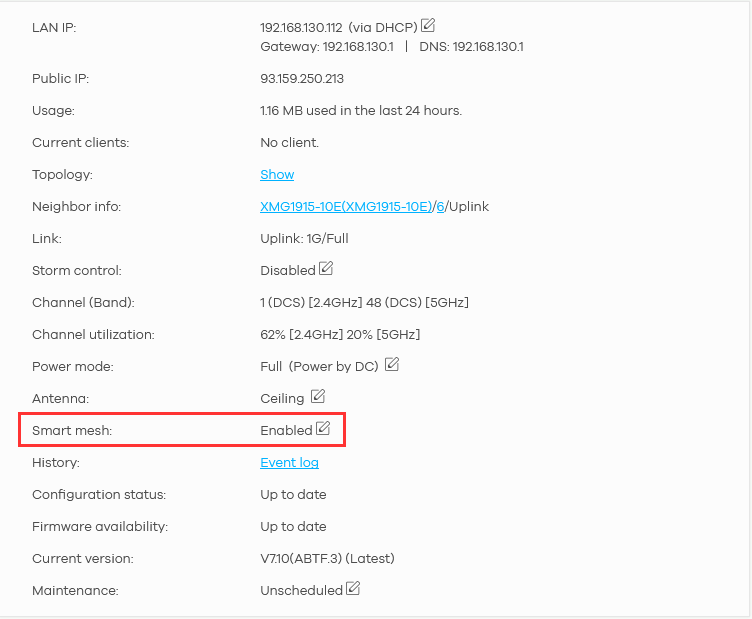

• Assicurarsi quindi che Smart Mesh sia abilitato su ogni dispositivo.

Site-wide > Device -> Access Points > "Select Access point"

Impostazione di Smart Mesh

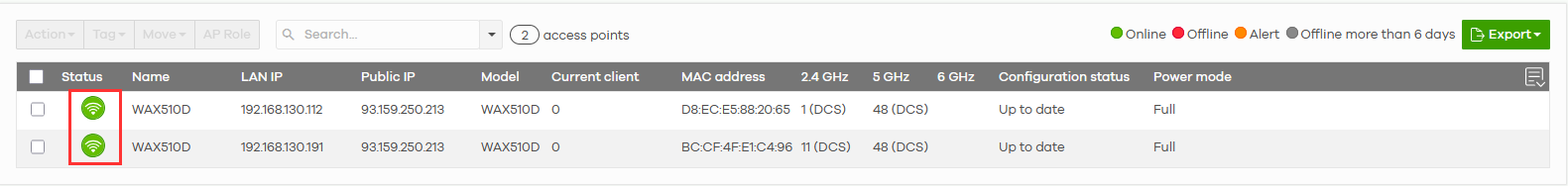

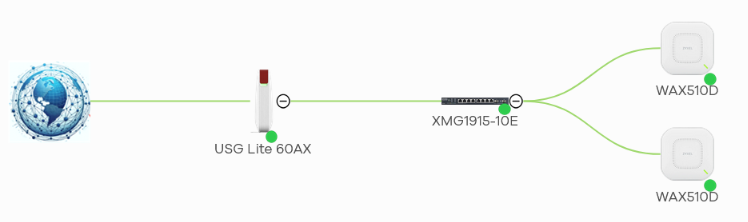

• Assicurarsi che entrambi i dispositivi siano online, in modo da ricevere la configurazione da Nebula.

Nota: dopo aver apportato "qualsiasi modifica" alle impostazioni, attendere circa 7-10 minuti affinché il punto di accesso riceva la configurazione completa dal Centro di controllo Nebula (NCC).

Dopo aver abilitato Smart Mesh e confermato che entrambi gli AP sono connessi e online, scollegare il Repeater AP dall'alimentazione e dai cavi di rete. Quindi spostarlo nella posizione desiderata e collegarlo solo all'alimentazione.

Importante: se il Repeater AP è posizionato troppo lontano dal Root AP, potrebbe non essere in grado di connettersi.
Per evitare questo inconveniente, si consiglia di posizionare il Repeater AP nel raggio d'azione visibile del Root AP per verificare che possa stabilire un collegamento wireless. Una volta che la connessione mesh funziona, si può provare a spostarlo nella posizione finale.

Attendere la creazione del collegamento mesh
La connessione mesh verrà creata automaticamente.
Attendere fino a 15 minuti affinché l'AP ripetitore torni online attraverso il collegamento mesh.

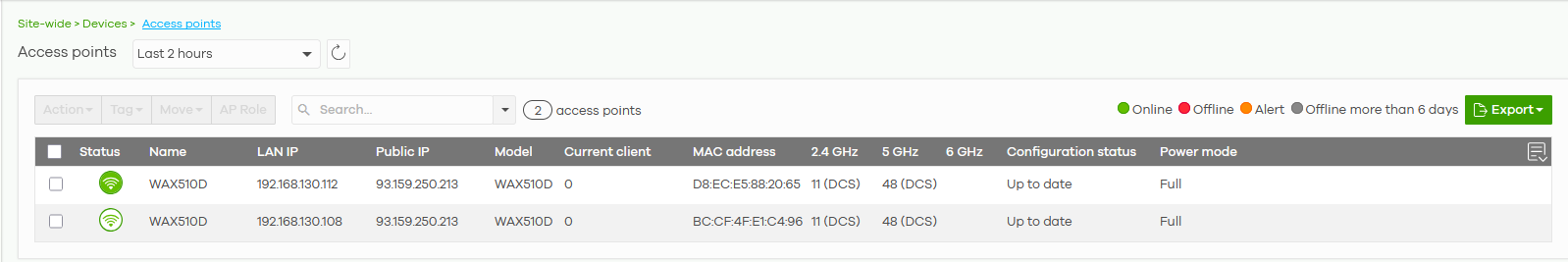

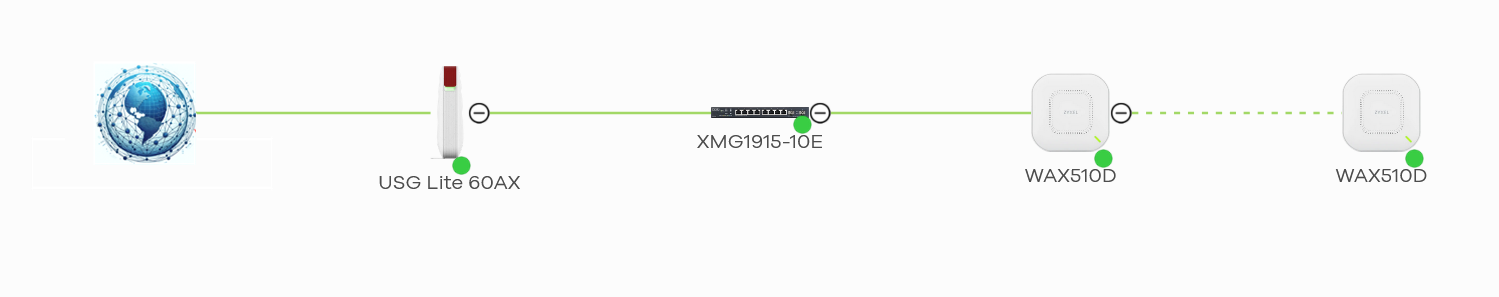

Verifica: connessione riuscita

Le unità dovrebbero apparire online e con simboli diversi:

Il simbolo verde vuoto indica che il rispettivo AP funziona come AP ripetitore, mentre l'icona piena di colore indica che l'AP funziona come AP root.

Miglioramenti di Smart-Mesh

Disabilitazione del downlink Mesh

Dal firmware 6.30 è possibile disabilitare il downlink Smart-Mesh sugli AP ripetitori per evitare che altri AP Mesh sottraggano banda.

L'attivazione del Downlink sull'AP-2 significa che l'AP-4 non può collegarsi all'AP-2.

Per disattivare il Downlink, andare su:

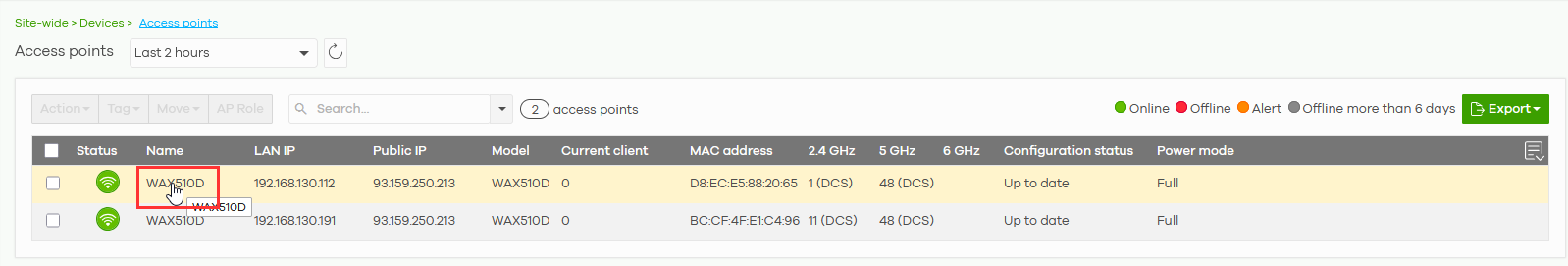

Site-wide > Devices > Access Point > "Specific AP"

Quindi modificare la Smart-Mesh e disattivare il Downlink.

Si noti che l'AP continuerà a funzionare come AP mesh.

Specificare l'AP Uplink

Ora possiamo specificare quale AP deve essere usato come Uplink principale.

Per farlo, andare su:

Site-wide > Devices > Access Point > "Specific AP"

Quindi modificare Smart-Mesh e scegliere l'AP principale per questo ripetitore.

Failover in Smart-Mesh

Questa funzione dipende dalla scelta di un AP principale specifico per questo ripetitore (vedere il punto 8).

Quando il ripetitore non riesce a connettersi all'AP principale specificato, si connette agli altri AP disponibili per mantenere la connessione a Internet.
Lo stato di errore viene visualizzato nell'elenco degli AP:

Site-wide > Devices > Access Point > "Specific AP"

L'amministratore può attivare manualmente una riconnessione dall'elenco degli AP.
