Switching - Configurazione dell'aggregazione di collegamenti statica/LACP

Che cos'è l'aggregazione di link (LAG)?

L'aggregazione dei collegamenti (LAG) è una tecnica che combina più porte di rete in un unico collegamento logico per aumentare la larghezza di banda complessiva e migliorare l'affidabilità della rete. Questo processo può essere implementato in due modi principali: aggregazione statica dei collegamenti e protocollo di controllo dell'aggregazione dei collegamenti (LACP).

Aggregazione statica dei collegamenti

L'aggregazione statica dei collegamenti prevede la configurazione manuale di due o più porte affinché funzionino come un unico canale logico. Questa configurazione richiede un'attenta impostazione su entrambe le estremità (ad esempio, switches o server) per garantire che entrambi i lati del collegamento abbiano configurazioni trunk statiche identiche. Il risultato è una porta logica che fornisce una larghezza di banda combinata pari alla somma delle singole porte.

Vantaggi dell'aggregazione statica dei collegamenti:

• Raggruppa da due a otto porte in un unico collegamento virtuale, migliorando la velocità effettiva.
• Aumenta l'affidabilità della rete e la ridondanza tra i dispositivi collegati.

Protocollo di controllo dell'aggregazione dei collegamenti (LACP)

LACP è un protocollo standardizzato definito nella specifica IEEE 802.3ad. Consente il raggruppamento automatico di più porte fisiche in un unico collegamento logico, utilizzando pacchetti LACP per gestire la connessione.

Con il LACP, diverse porte vengono collegate per formare un gruppo di aggregazione di collegamenti (LAG) con una larghezza di banda pari alla somma delle porte aggregate. Il protocollo non solo automatizza il processo di negoziazione per l'aggregazione delle porte, ma include anche meccanismi per monitorare lo stato di salute del collegamento. In caso di guasto di una linea, il LACP può rimuovere automaticamente la linea difettosa dall'aggregazione, garantendo il funzionamento continuo.

Vantaggi di LACP:

• Consente la negoziazione automatica tra switches inviando pacchetti LACP.
• Monitora l'integrità della linea per rilevare i guasti, anche se il guasto non è direttamente collegato al LAG, e può rimuovere i collegamenti malfunzionanti dal gruppo.
• Ottimizza l'utilizzo della larghezza di banda disponibile tra switches e altri dispositivi di rete.
• Facilita il bilanciamento del carico su più porte, ottimizzando le prestazioni complessive della rete.

Conclusione

L'aggregazione dei collegamenti è una tecnica fondamentale per migliorare la capacità e l'affidabilità della rete. Sia attraverso configurazioni statiche che tramite il più dinamico LACP, la combinazione di più porte in un unico collegamento logico migliora efficacemente la velocità di trasmissione dei dati e la resilienza nei confronti dei guasti delle singole porte. Con la continua evoluzione delle reti, la comprensione e l'implementazione del LAG possono rafforzare in modo significativo le prestazioni e l'affidabilità della rete.

Configurare l'aggregazione dei collegamenti (LAG)

NOTA: prima configurare, poi connettersi!
Si raccomanda vivamente di non collegare le porte LACP prima di aver configurato LACP; in caso contrario, la rete potrebbe andare in loop. Tuttavia, se RSTP è già abilitato su entrambi i switches, è possibile collegare le porte prima di completare la configurazione LACP. Se il switch non riceve pacchetti di sondaggio LACP, le porte saranno bloccate da RSTP e non si verificherà alcun loop. Al contrario, quando si utilizza un trunk statico, potrebbero comunque verificarsi loop poiché non vengono scambiati pacchetti di negoziazione LACP.


Controllare prima di iniziare

Verificare quanto segue:

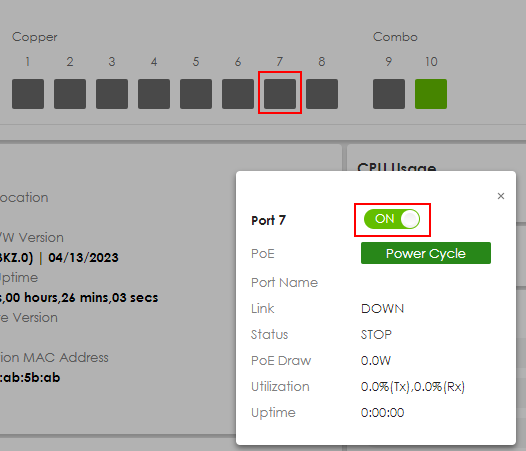

• Controllare lo stato della porta, in questo caso la porta 7/8:

Inoltre, assicurarsi che le porte siano abilitate:

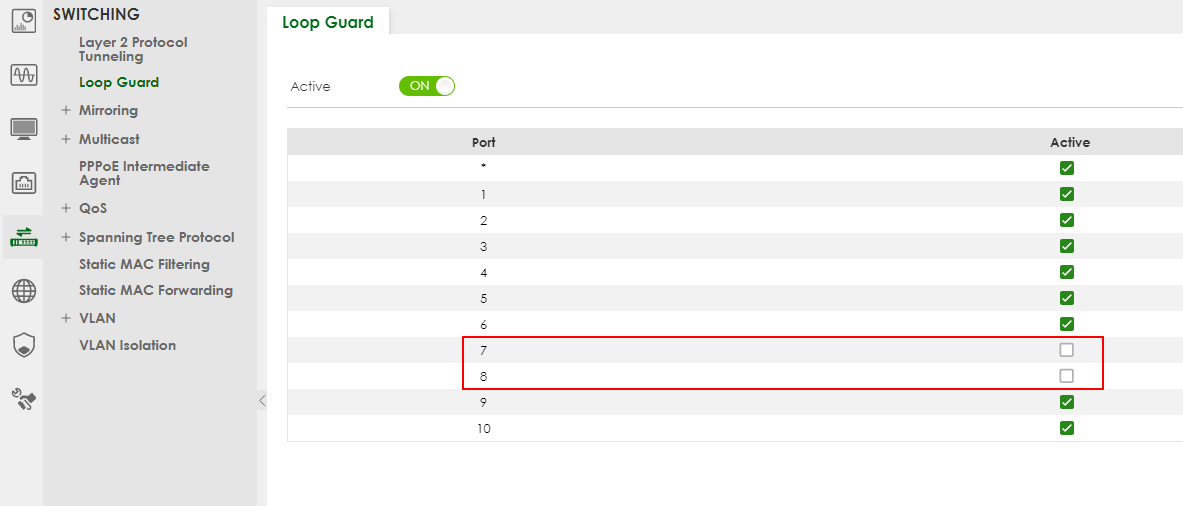

Successivamente, verifica che la protezione Loop non sia attiva su queste porte. Vai a:

SWITCHING > Loop Guard

Quindi clicca su "Applica"

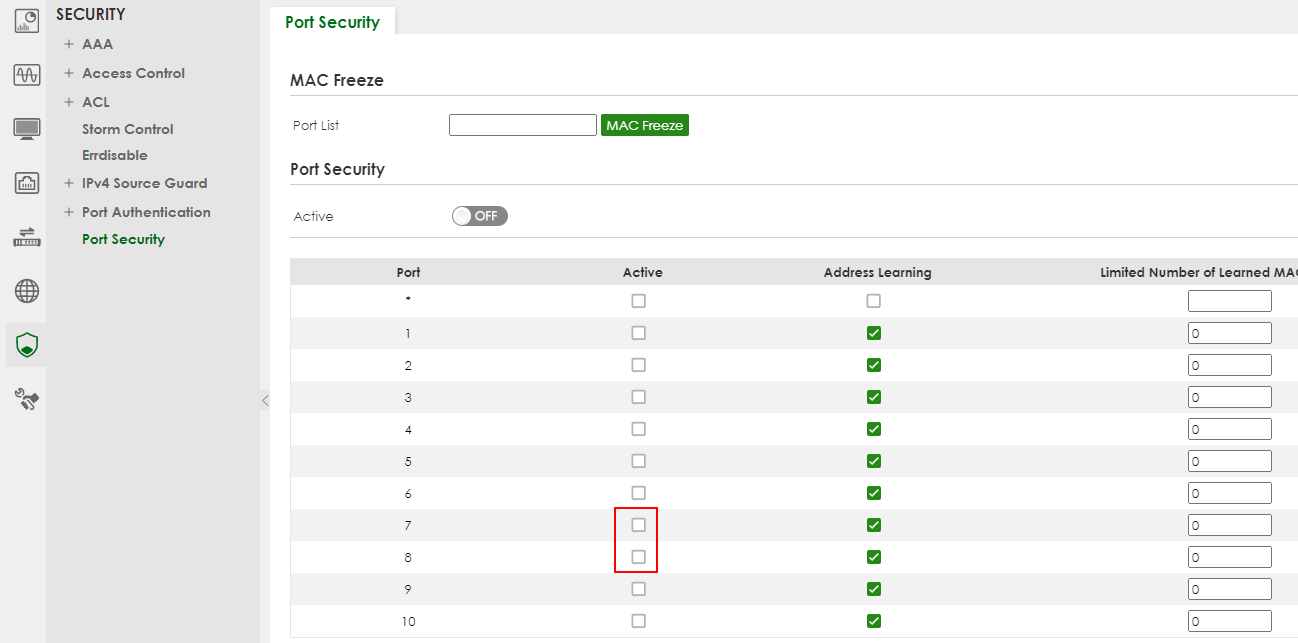

Verifica che la sicurezza delle porte sia disabilitata sulle porte necessarie andando su:

SECURITY > Port Security

Ora possiamo iniziare a configurare l'aggregazione di link.

Agregazione dei collegamenti

Ora possiamo iniziare a configurare l'aggregazione di link andando su:

PORT > Link Aggregation > Link Aggregation Setting

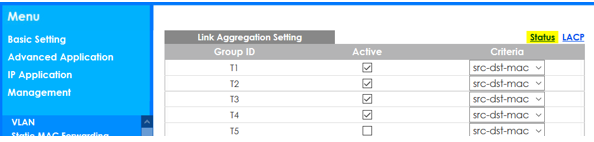

Attiva l'ID del gruppo che desideri utilizzare e seleziona lo stesso gruppo sulle porte che desideri aggregare.

Info: src-dst-mac per distribuire il traffico in base a una combinazione degli indirizzi MAC di origine e destinazione del pacchetto.

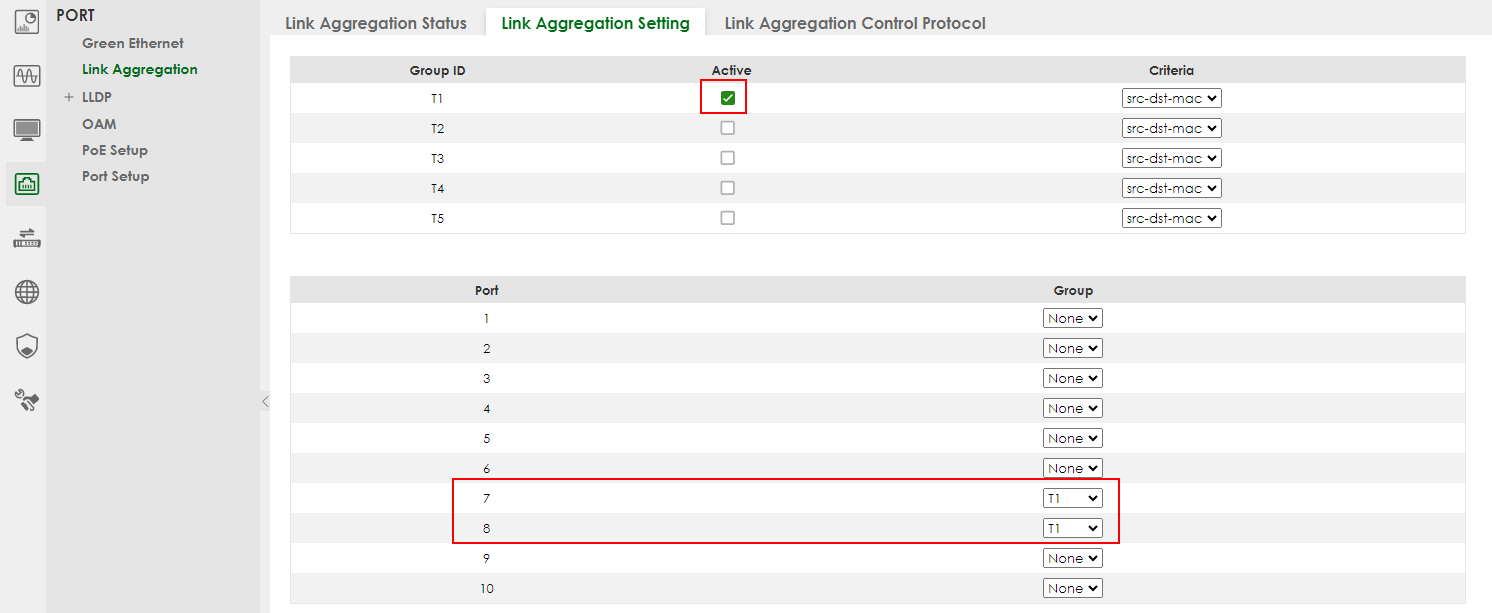

Selezionare le porte che devono essere utilizzate da (in questo caso) T4:

Scorrere verso il basso e applicare le impostazioni.

Ora le porte 7/8 sono collegate insieme in un'aggregazione di link.

Non dimenticare di salvare la configurazione: Switch Configurazione persa dopo un'interruzione di corrente o un problema di riavvio

Verifica dei risultati

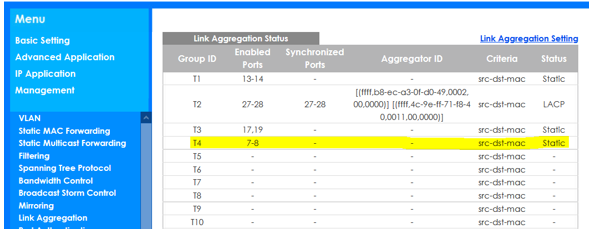

Puoi ricontrollare, torna a Status:

E puoi vedere che il Trunk è assegnato alle porte 7 e 8 ed è pronto per l'uso.
