Switch [VLAN] - Configura l'interrouting tra diverse VLAN.

Creato - Aggiornato
Serhii Boiarynov
Print Friendly and PDF
Altre domande? Invia una richiesta

Avviso importante:
Gentile cliente, si prega di notare che utilizziamo la traduzione automatica per fornire articoli nella vostra lingua locale. Non tutto il testo può essere tradotto accuratamente. Se ci sono domande o discrepanze sull'accuratezza delle informazioni nella versione tradotta, si prega di rivedere l'articolo originale qui:Versione originale

Questo articolo analizza il routing inter-VLAN sui nostri XS3800, XGS4700 e altri switch L3.

Per quanto riguarda il nostro scenario, vogliamo ridurre il traffico verso il Security Gateway e utilizzare l'XS3800 come router per il traffico inter-VLAN.


Per prima cosa, dobbiamo aggiungere la VLAN al Security Gateway.

Configuration > Network > Interface > VLAN > Add

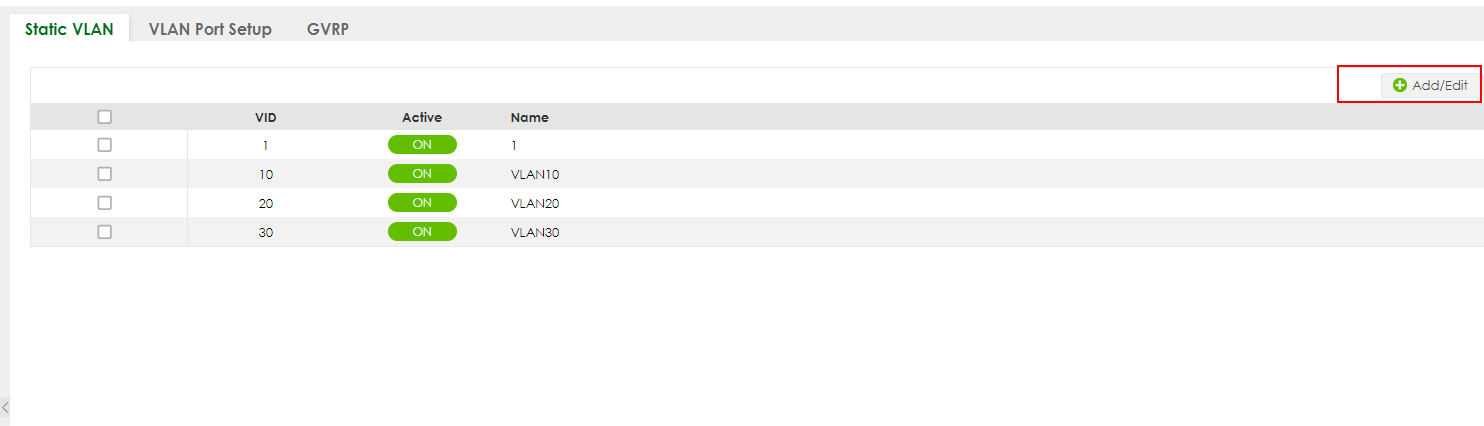

Ora aggiungiamo le stesse VLAN allo switch.

SWITCHING > VLAN > VLAN Setup > Static VLAN

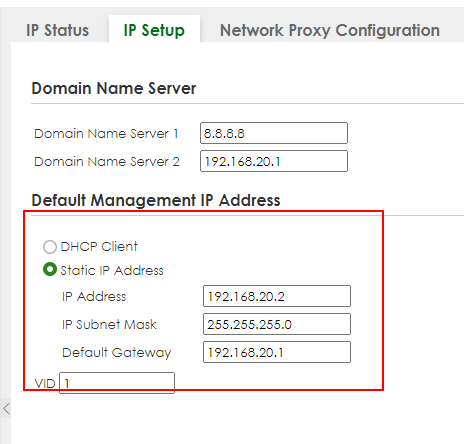

Poi dobbiamo assegnare allo Switch un IP in ciascuna di queste VLAN

SYSTEM > IP Setup > IP Setup

Quindi andare su Indirizzo IP di gestione e aggiungere le VLAN ai record di indirizzo IP di gestione.

Successivamente, è necessario modificare il router predefinito/default gateway per i client di rete

Configuration > Network > Interface > VLAN > Edit


I client di rete ora usano lo switch come gateway/router.
