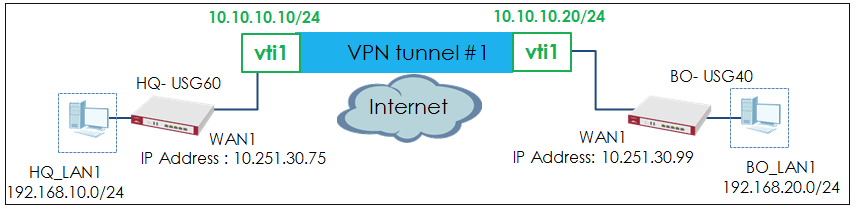

Dit artikel laat zien hoe u een IPSec site-to-site VPN (met USG-serie) configureert met behulp van VTI (Virtual Tunnel Interface). Hieronder wordt uitgelegd hoe u de VPN-tunnel tussen elke site configureert. Wanneer de VPN-tunnel is geconfigureerd, is elke site veilig toegankelijk

Opmerking : alle netwerk-IP-adressen en subnetmaskers zijn voorbeelden. Vervang ze door uw daadwerkelijke netwerk-IP-adressen en subnetmaskers. Dit voorbeeld is getest met de USG40 en de USG60 (firmwareversie: ZLD 4.20).

1) Configureer de IPSec VPN-tunnel op de USG60 van het hoofdkantoor (HQ-USG60)

1.1 Configureer VPN Gateway

Ga in de webconfigurator van de USG60 naar CONFIGURATIE > VPN > IPSec VPN >VPN Gateway en maak een VPN-regel die kan worden gebruikt met de externe USG.

CONFIGURATIE > VPN > IPSec VPN >VPN Gateway

1.2 VPN-verbinding configureren

Configureer de VPN-verbinding als volgt.

CONFIGURATIE > VPN > IPSec VPN > VPN-verbinding

1.3 Configureer de VTI-interface

Configureer een VTI-interface die overeenkomt met de VPN-regel.

Configuratie > Netwerk > Interface > VTI

2) Configureer de IPSec VPN-tunnel op de USG40 (BO-USG40) van het filiaal

2.1 Configureer VPN Gateway

Ga in de webconfigurator van de USG40 naar CONFIGURATIE > VPN > IPSec VPN >VPN Gateway en maak een VPN-regel die kan worden gebruikt met de externe USG.

CONFIGURATIE > VPN > IPSec VPN >VPN Gateway

2.2 VPN-verbinding configureren

Configureer de VPN-verbinding als volgt.

CONFIGURATIE > VPN > IPSec VPN > VPN-verbinding

2.3 VTI-interface configureren

Configureer een VTI-interface die overeenkomt met de VPN-regel.

Configuratie > Netwerk > Interface > VTI

2.4 Sluit de VPN-tunnel aan

Ga terug naar CONFIGURATIE > VPN > IPSec VPN > VPN- verbinding en klik op Verbinden .

CONFIGURATIE > VPN > IPSec VPN >VPN- verbinding

2.5 Controleer de VTI-verbindingsstatus

Zodra de VPN-verbinding tot stand is gebracht, worden de VTI-interfaces op zowel HQ-USG60 als BO-USG40 geactiveerd.

• HQ-USG60

• BO-USG40

3) Configureer de beleidsroute op HQ-USG60

3.1 LAN-object- en beleidsroute configureren

Maak een object voor het BO_LAN1-subnet.

CONFIGURATIE > Object > Adres/Geo IP

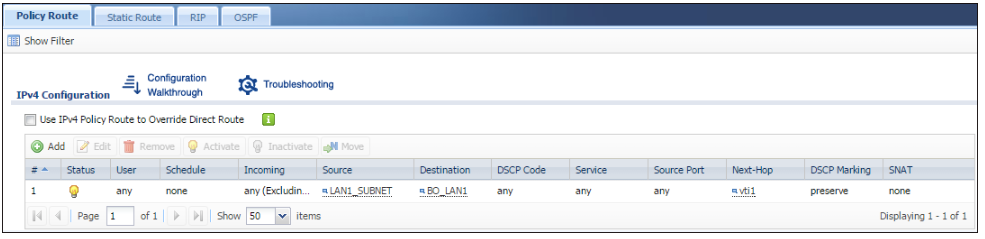

Configureer vervolgens de beleidsroute.

CONFIGURATIE > Netwerk > Routering > Beleidsroute

4) Configureer de beleidsroute op BO-USG40

4.1 LAN-object- en beleidsroute configureren

Maak een object voor het HQ_LAN1-subnet.

CONFIGURATIE > Object > Adres/Geo IP

Configureer de beleidsroute.

CONFIGURATIE > Netwerk > Routering > Beleidsroute

5) Test de IPSec VPN-tunnel

1 . Ga naar het MONITOR > VPN Monitor > IPSec- scherm van de HQ-USG60 en controleer de Up Time en het inkomend (bytes)/uitgaand (bytes) verkeer van de tunnel.

MONITOR > VPN-monitor > IPSec

2 . Om te testen of een tunnel werkt, pingt u vanaf een computer op de ene site naar een computer op de andere. Zorg ervoor dat beide computers internettoegang hebben (via IPSec-apparaten).

PC op HQ Office: Windows 7 > cmd > ping 192.168.20.34

Pc bij filiaal: Windows 10 > cmd > ping 192.168.10.33
