Hoe Link Aggregation op een USG in te stellen

Deze tutorial zal je helpen om je Ports te stampen via Link Aggregration!

Walkthrough Steps

Deze tutorial zal u tonen hoe je een 802.3ad LACP interface die meerdere fysieke Ports van uw USG bundelt om de bandbreedte te vermenigvuldigen of om een evenwicht-Alb interface die een specifieke VLAN van meerdere USG Ports om meerdere Switches verbindt creëren configureren:

1. Configuratie van 802.3ad (LACP-modus)

  1. Log in op het apparaat door het IP-adres en de referenties voor een admin-account in te voeren (standaard is gebruikersnaam "admin", wachtwoord is "1234")

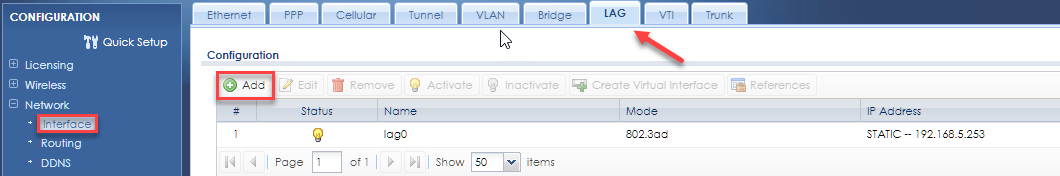

  2. Navigeer naar Netwerk> Interface> LAG en voeg een nieuwe interface toe onder " Configuratie "


  3. Vink het aankruisvak " Interface inschakelen " aan, stel " Type interface " in op " Intern ", typ een naam en kies de juiste beveiliging " Zone "


  4. Scroll naar beneden naar " LAG Configuration ", verander de " Mode " in " 802.3ad ", verander het " Xmit Hash Policy " in " layer 2 " om een Layer 2 Switch aan te sluiten, of in " layer2 + 3 " om verbinding te maken met een router of laag 3 Switch

  5. Kies de gewenste " LACP-snelheid " te snel (elke seconde) of langzaam (elke 30 seconden).
    Kies de gewenste Ports om lid te worden van uw LAG.
    Blader omlaag naar " IP-adres toewijzen " en " DHCP-instelling " om de IP- en DHCP-instellingen van uw LAG-interface te configureren voordat u uiteindelijk op " OK " klikt

2. Configuratie van de balans- albummodus

  1. Log in op het apparaat door het IP-adres en de referenties voor een admin-account in te voeren (standaard is gebruikersnaam "admin", wachtwoord is "1234")

  2. Navigeer naar Netwerk> Interface> LAG en voeg een nieuwe interface toe onder " Configuratie "

  3. Vink het aankruisvak " Interface inschakelen " aan, stel " Type interface " in op " Intern ", typ een naam en kies de juiste beveiliging " Zone "

  4. Scroll naar beneden naar " LAG Configuration ", verander de " Mode " in " balance-alb "

  5. Kies de gewenste Ports om lid te worden van uw LAG en (indien gewenst).
    Blader omlaag naar " IP-adres toewijzen " en " DHCP-instelling " om de IP- en DHCP-instellingen van uw LAG-interface te configureren voordat u uiteindelijk op "OK" klikt


  6. Om het VLAN te delen met behulp van meerdere USG Ports over meerdere Switches, klikt u op het tabblad " VLAN ", bewerkt u de gewenste VLAN en kiest u de LAG-interface als uw " Base Port "

Let op : bij het configureren van 802.3ad (LACP) moet u ook de Switch Ports configureren om in een bijpassende linkaggregatie te staan.
U kunt slechts één Switch gebruiken, maar meerdere Switch Ports.
De snelheid en duplex van Port moeten hetzelfde zijn op de Switchs en USG's Ports.

Wees voorzichtig bij het configureren van Link Aggregation! Verkeerde configuratie kan leiden tot lussen die uw netwerk kunnen afbreken.
