Ons testscenario zal pakketten vastleggen voor ping-verzoeken van 192.168.1.35 in LAN1 tot 192.168.2.35 in LAN2.
Stap voor stap handleiding
- Log in op de webinterface van de USG
- Navigeer naar Onderhoud> Diagnostiek> Packet Capture

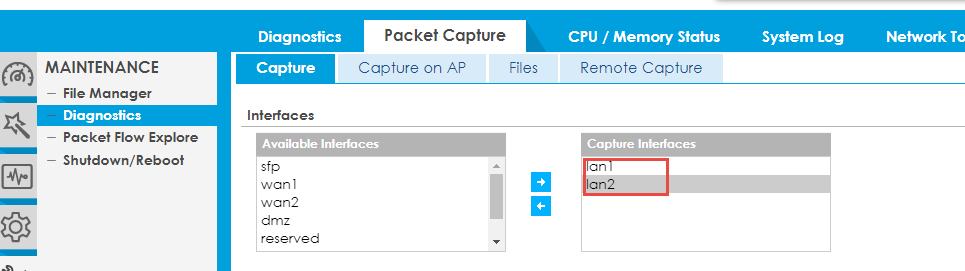

- Selecteer interfaces LAN1 en LAN2

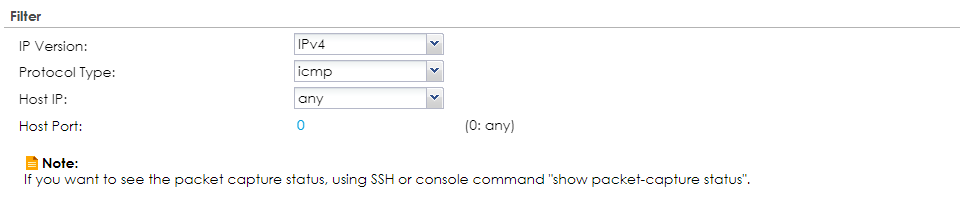

- Kies in de sectie "Filter" IPv4 als IP-versie en ICMP als Protocoltype

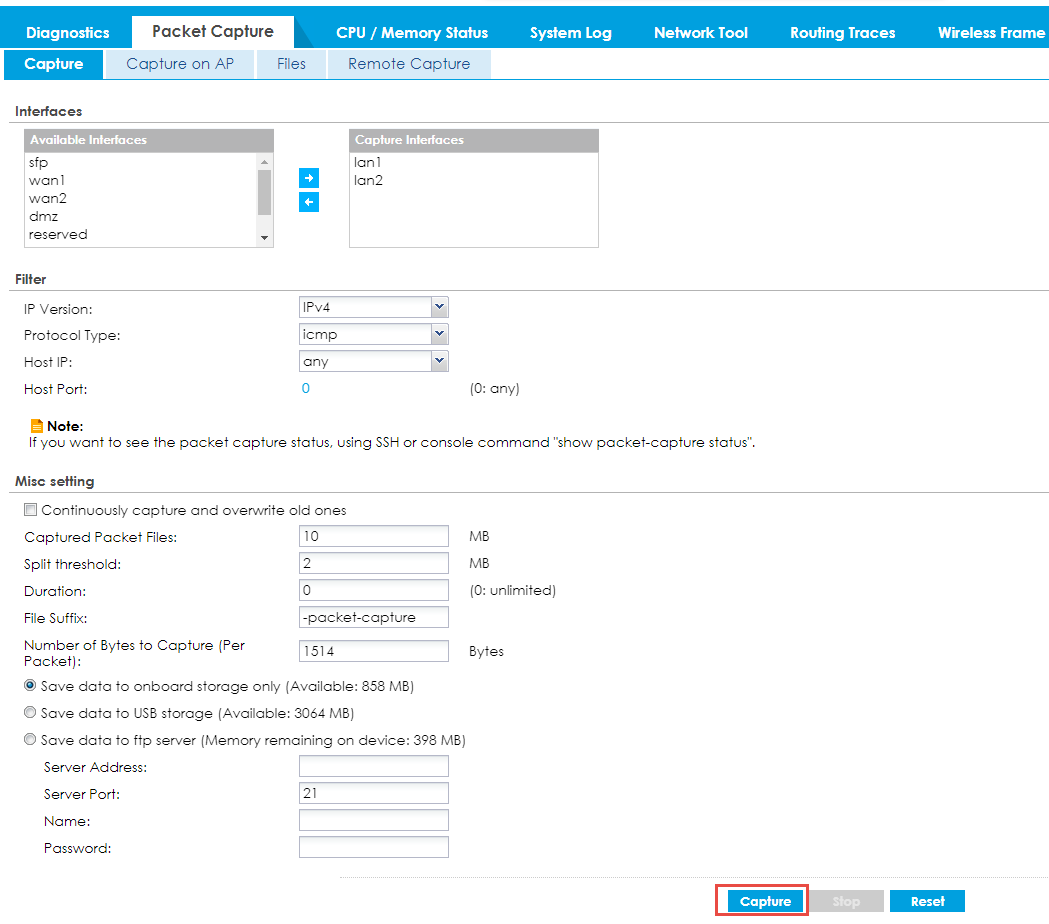

- Door op de "Capture" -knop te drukken, wordt de opname gestart. Zorg ervoor dat u pingverzoeken verzendt wanneer u de opname start

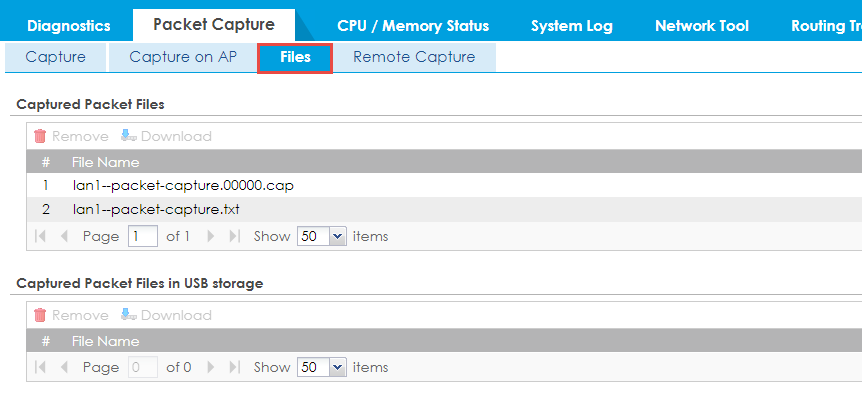

- Nadat u op Stop hebt gedrukt, vindt u voor elke interface een bestand onder Onderhoud> Diagnostiek> Pakketopname> Bestanden

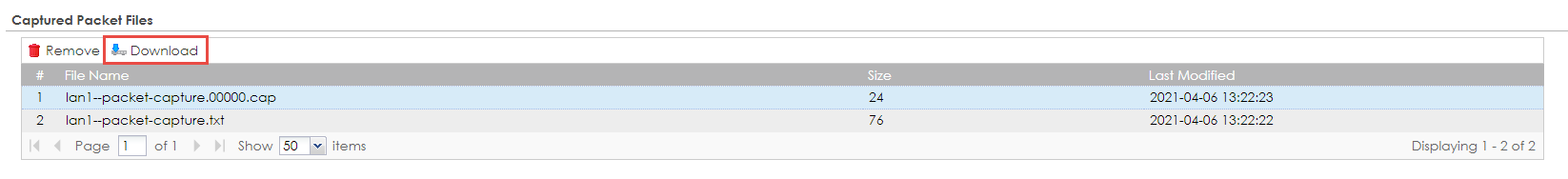

- U kunt deze bestanden openen met Wireshark nadat u ze heeft gedownload
Er is ook de mogelijkheid om het verkeer via de CLI-interface vast te leggen.
1. Log in op de USG via SSH of Console met een programma zoals Putty of TeraTerm
2. Typ de volgende opdracht via CLI om de pakketopname live weer te geven:
Router# packet trace interface lan1 ip-proto icmp
3. Hetzelfde kan worden gedaan op LAN2 met de volgende opdracht:
Router# packet trace interface lan2 ip-proto icmp
