Hoe configureer ik de 3G/LTE-interface op de ZyWALL/USG als een WAN-back-up?

Dit is een voorbeeld van het gebruik van ZyWALL/USG om de 3G/LTE-interface te configureren als een WAN-back-up die ervoor zorgt dat de ZyWALL/USG continu internetverbindingen biedt wanneer de primaire WAN-interface uitvalt. Na configuratie kan het extra mobiele breedband WAN-connectiviteit bieden of een redundante verbinding voor maximale betrouwbaarheid.

De 3G/LTE-interface instellen op de ZyWALL/USG
1. Sluit een compatibel mobiel breedband USB-apparaat aan om een mobiele verbinding te gebruiken.

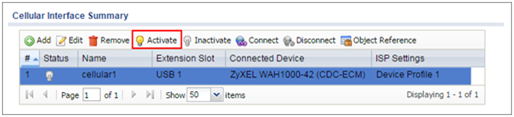

2. Op de ZyWALL/USG wordt het aangesloten apparaat automatisch weergegeven in het Overzicht van de mobiele interface. Klik op "Activeren" en vervolgens op de knop "Toepassen" onderaan deze pagina.

Configuration > Network > Interface > Cellular > Activate

3. De standaard verbindingsmethode is Nailed-Up. De verbinding zou altijd actief moeten zijn nadat u de mobiele interface hebt geactiveerd. U kunt op "Bewerken" klikken en naar het gedeelte Connectiviteit gaan om het selectievakje Nailed-Up uit te schakelen, zodat de ZyWALL/USG alleen verbinding maakt wanneer er verkeer is.

Configuration > Network > Interface > Cellular > Connect

Configuration > Network > Interface > Cellular > Edit

De trunk instellen op de ZyWALL/USG

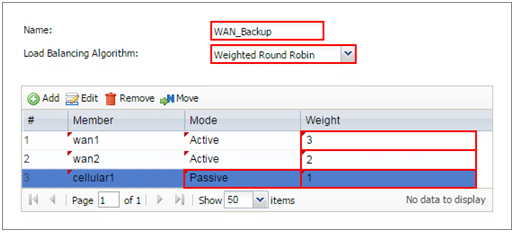

1. Stel op de ZyWALL/USG een naam in om het Trunk-profiel te identificeren en stel het veld Load Balancing Algorithm in op Weighted Round Robin.
Voeg wan1 toe en voer 3 in de kolom Gewicht in. Voeg wan2 toe en voer 2 in de kolom Gewicht in. Voeg cellular1 toe, wijzig de modus in Passieve modus, voer 1 in de kolom Gewicht in. Klik op OK om terug te keren naar het configuratiescherm.

Configuration > Network > Interface > Trunk > User Configuration > Add Trunk

2. Ga in het configuratiescherm naar het gedeelte Default WAN Trunk, selecteer User Configured Trunk en selecteer de zojuist aangemaakte Trunk uit de lijst. Klik op Toepassen.

Configuration > Network > Interface > Trunk > Default WAN Trunk > User Configured Trunk

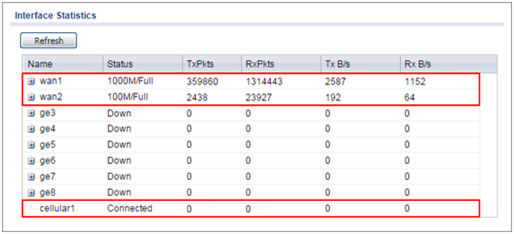

1. Controleer de interface-statistieken wanneer de verbindingen wan1 en wan2 actief zijn. U ziet dat zowel wan1 als wan2 de status actief hebben, Tx B/s toont de transmissiesnelheid en Rx B/s toont de ontvangst­snelheid; cellular1 heeft de status verbonden maar er gaat geen verkeer via deze interface.

Monitor > Interface Status > Interface Statistics

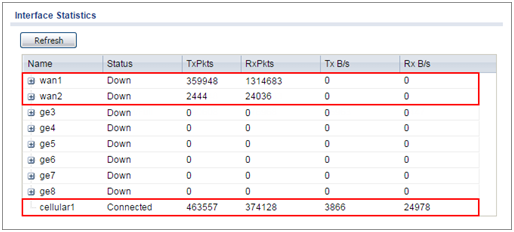

2. Nadat zowel wan1 als wan2 zijn losgekoppeld, ziet u dat beide wan1 en wan2 de status Uit hebben en er geen verkeer via deze twee interfaces gaat. De back-up cellular1 heeft de status verbonden en al het verkeer verloopt via deze interface.

Monitor > Interface Status > Interface Statistics

Wat kan er misgaan?
Als er geen verkeer via de mobiele interface gaat wanneer andere interfaces uitvallen, zorg er dan voor dat u een compatibel mobiel breedbandapparaat hebt geïnstalleerd of aangesloten. Controleer ook of de mobiele interface is ingeschakeld en of de mobiele interface de juiste gebruikersnaam, wachtwoord en PIN-code heeft, correct ingevoerd met de juiste hoofdlettergebruik.
