Legacy USG - 2 WAN-verbindingen configureren met dezelfde VLAN

Probleem:

"Ik kan geen twee PPP-interfaces met hetzelfde VLAN als basisinterface instellen!"

Oplossing:

Als u geconfronteerd wordt met het probleem dat u meer dan één PPPoE-verbinding met VLAN-tag hebt en beide dezelfde VLAN-ID gebruiken (in dit voorbeeld: Duitse Telekom - VLAN 7), moet u een switch gebruiken om een van de verbindingen te unaggen.

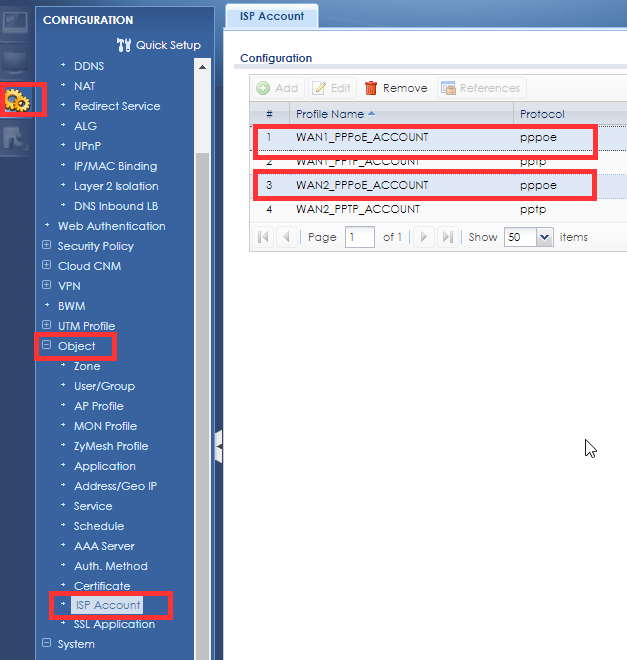

Om enkele voorconfiguraties uit te voeren zullen we de ISP-accounts instellen. Ga daarom naar Configuratie > Object > ISP-account en voeg een van de bestaande PPPoE-accounts toe of gebruik deze om de gegevens van je ISP in te voeren. Herhaal dit voor de tweede verbinding.

VLAN-configuratie

Voor de tweede verbinding heb je een switch nodig om het VLAN te untaggen. In dit knowledgebase-artikel wordt beschreven hoe je VLAN's beheert op een Zyxel switch.

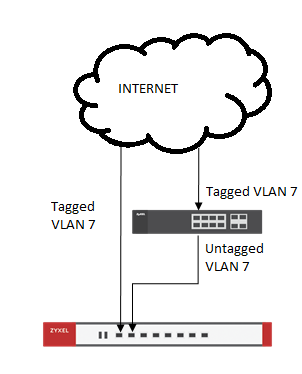

De opstelling is als volgt:
De verbinding van het internet/modem naar de switch is getagd met VLAN7. De verbinding van de switch naar de USG moet untagged VLAN7 zijn.

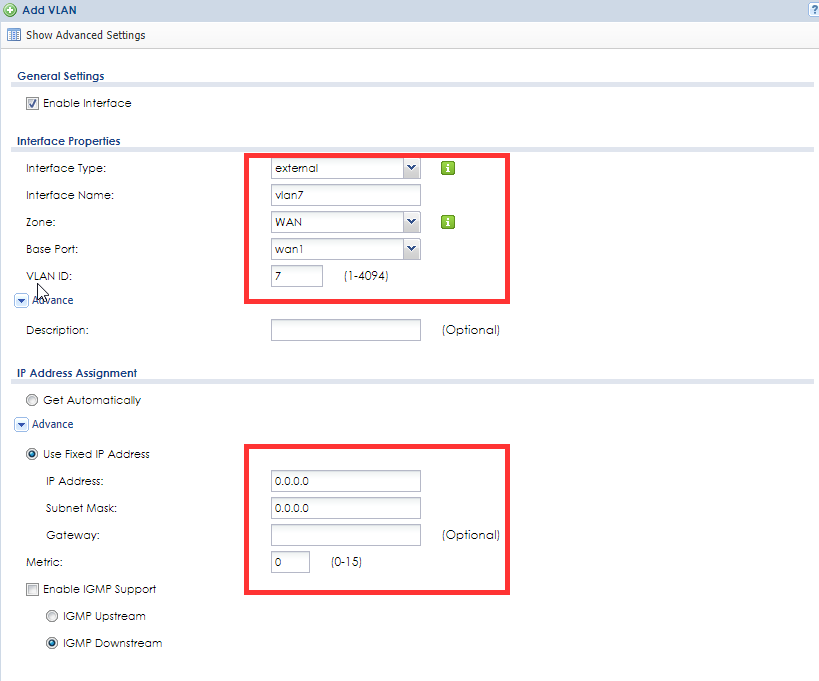

Ga in de USG naar Configuratie > Interfaces > VLAN en klik op "Toevoegen" om als volgt een nieuw VLAN aan te maken:

Kies voor "Base Port" de poort van de USG (waar de ISP-verbinding is ingeplugd) vanaf USG310.

Internetverbindingen instellen

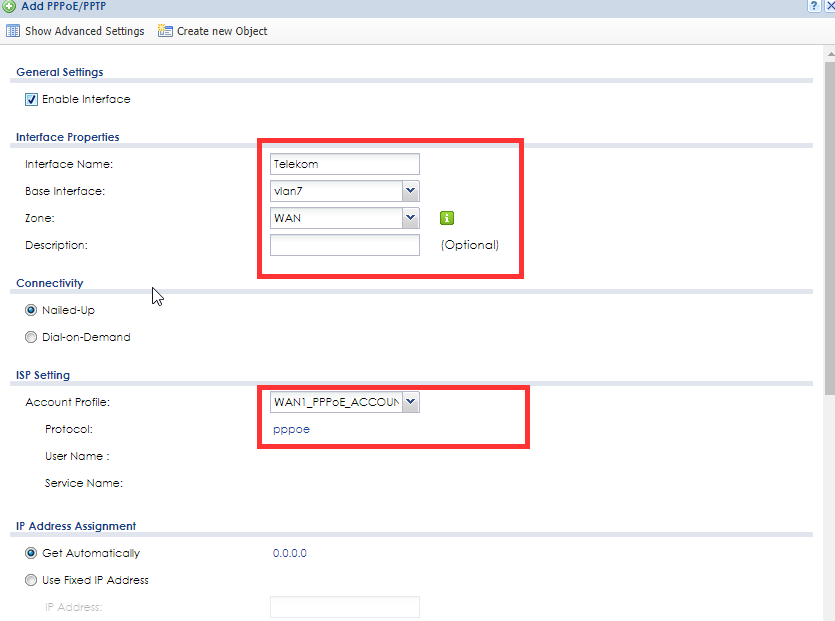

Ga naar Configuratie > Netwerk > Interface > PPP en klik op toevoegen.

Het moet als volgt worden ingesteld:

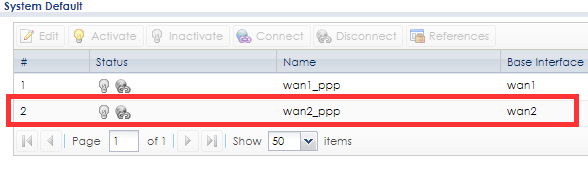

Voor de tweede verbinding kan een standaardverbinding van het systeem worden gebruikt. Maar zorg ervoor dat je een verbinding gebruikt die niet dezelfde basispoort als het VLAN gebruikt. In dit voorbeeld hebben we basispoort WAN1 gebruikt voor VLAN7. Dit betekent dat je nu WAN2 moet gebruiken:

Je hebt nu twee VLAN-gebaseerde internetverbindingen ingesteld.

KB-00255
