VPN - Troubleshoot L2TP VPN over IPSec

Dit artikel laat zien hoe u uw L2TP VPN over IPSec-tunnel met USG FLEX / ATP / VPN Series kunt oplossen als u problemen ondervindt. Het laat zien wat u moet doen als u een onjuiste gebruikersnaam of wachtwoord hebt, fase 1 mismatch, fase 2 mismatch, subnet overlap, gateway/firewall kan bereiken maar LAN-clients niet, als de VPN-verbinding wordt geblokkeerd en als Windows geen verbinding kan maken met L2TP.

Inhoud

1) Problemen met de gateway oplossen

1.1 Onjuiste gebruikersnaam of wachtwoord

1.2 Fase 1 komt niet overeen

1.3 Subnet overlap

1.4 Kan gateway bereiken maar LAN-clients niet

1.5 De VPN-protocollen toestaan in de firewallregels

1.6 VPN opgenomen in de IPsec_VPN zone

1.7 De juiste WAN-verbinding selecteren

1.7 Andere configuratieproblemen

2) Windows Probleemoplossing

2.1 Uw PC configureren met MS-CHAPv2

2.2 Sluit de SecuExtender IPSec VPN-client af

2.3 Zorg ervoor dat de IKEEXT service actief is

1) Problemen oplossenmet de gateway

Hieronder vindt u informatie over het oplossen van veelvoorkomende problemen die we hebben geïdentificeerd tijdens het opzetten van de L2TP over IPSec VPN.

1.1 Onjuiste gebruikersnaam of wachtwoord

Als u [waarschuwing] logberichten ziet zoals hieronder, controleer dan Firewall L2TP Toegestane Gebruiker of Gebruiker/Groep Instellingen. Clientapparaatinstellingen moeten dezelfde gebruikersnaam en hetzelfde wachtwoord gebruiken als geconfigureerd in de firewall om het L2TP VPN op te zetten.

1.2 Fase 1 Mismatch

Als u het [info] of [error] logbericht ziet zoals hieronder, controleer dan de Fase 1-instellingen van de firewall. Clientapparaatinstellingen moeten dezelfde vooraf gedeelde sleutel gebruiken als geconfigureerd in de firewall om de IKE SA tot stand te brengen.

1.2 Fase 2 Mismatch

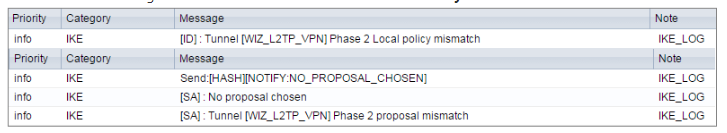

Als u ziet dat het Fase 1 IKE SA-proces is voltooid, maar u krijgt nog steeds het [info] logbericht zoals hieronder, controleer dan de Fase 2-instellingen van de firewall. De firewall moet het juiste lokale beleid instellen om de IKE SA tot stand te brengen.

1.3 Subnetoverlap

Wanneer u VPN's configureert, moet u ervoor zorgen dat de L2TP Adressenpool niet conflicteert met bestaande LAN1, LAN2, DMZ of WLAN zones, zelfs als ze niet in gebruik zijn.

1.4 Gateway kan bereiken maar LAN-clients niet

Als u geen apparaten in het lokale netwerk kunt bereiken, controleer dan of de apparaten in het lokale netwerk het IP van de USG als standaardgateway hebben ingesteld om de L2TP-tunnel te gebruiken.

1.5 Sta de VPN-protocollen toe in de firewallregels

Zorg ervoor dat het beveiligingsbeleid van de firewall IPSec VPN-verkeer toestaat. Zorg ervoor dat u de volgende poorten heeft toegestaan voor uw IPsec verkeer (inclusief van WAN naar Zywall): IKE gebruikt UDP poort 500, NAT-T gebruikt UDP poort 4500, ESP gebruikt IP protocol 50 en AH gebruikt IP protocol 51.

1.6 VPN opgenomen in de IPsec_VPN Zone

Controleer of de Zone juist is ingesteld in de VPN-verbindingsregel. Deze moet worden ingesteld op IPSec_VPN Zone zodat het beveiligingsbeleid correct wordt toegepast.

1.7 De juiste WAN-verbinding selecteren

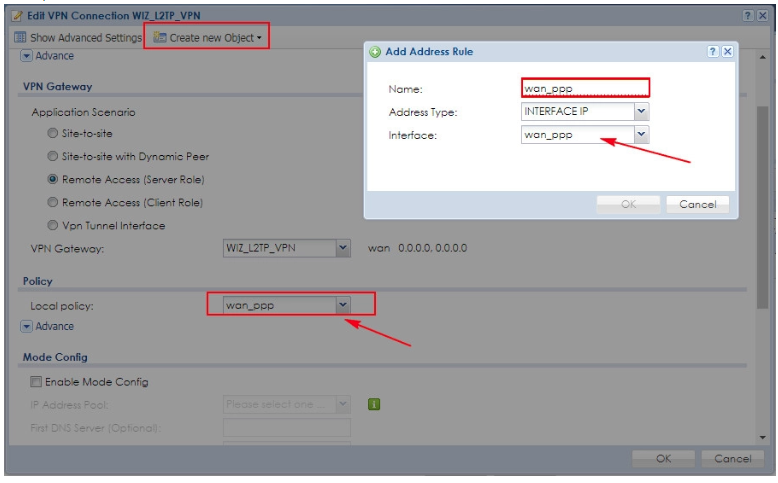

- Als u een PPPoE-verbinding gebruikt, zorg er dan voor dat u hetzelfde configureert: "Configuration > VPN > IPSec VPN > VPN Gateway > WIZ_L2TP_VPN" waarbij Mijn adres geselecteerd moet worden als "wan_ppp" in Interface - zie de afbeelding hieronder;

1.8 Andere configuratieproblemen

Andere veel voorkomende configuratieproblemen worden hier beschreven:

• • Kunnen L2TP en de VPN IPSec-client op dezelfde machine worden gebruikt?
  • IPsec VPN (IKEv1) - typische foutmeldingen in het logboek

2) Windows Probleemoplossing

2.1 Uw pc configureren met MS-CHAPv2

Navigeer in Windows 10 naar Instellingen (Configuratiescherm) -> Netwerk & Internet -> Adapterinstellingen wijzigen

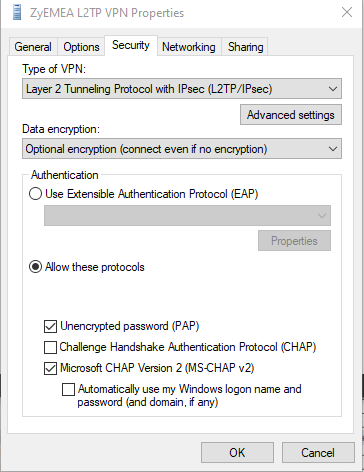

Ga naar Beveiliging en kies dan "Deze protocollen toestaan" en selecteer "Onversleuteld wachtwoord (PAP) en Microsoft CHAP versie 2 (MS-CHAPv2)

2.2 SecuExtender IPSec VPN-client afsluiten

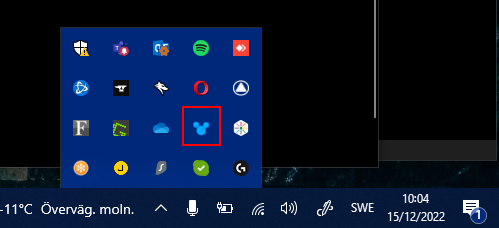

Als de verbinding zelfs niet wordt geopend en u kunt niets zien in de logs van de firewall. Zorg ervoor dat de IPsec VPN Client niet op de achtergrond draait, omdat dit de ingebouwde L2TP-verbinding verstoort.

Als deze op de achtergrond draait, sluit de toepassing dan af en probeer opnieuw verbinding te maken.

2.3 Controleer of de IKEEXT service actief is

Als u geen verbinding kunt maken vanaf uw pc, maar wel vanaf andere apparaten, kan dit komen doordat de IKE-service niet op de achtergrond draait.

Ga naar Taakbeheer door te klikken op ctrl-alt-del en klik vervolgens op taakbeheer.

Neem contact op met ons ondersteuningsteam als u een ander probleem ondervindt dat hier niet wordt behandeld.
