VLAN over WDS (draadloos distributiesysteem) - Draadloze brug

Deze stapsgewijze handleiding laat zien hoe u VLAN via WDS (draadloos distributiesysteem) kunt configureren. Bij gebruik van een draadloze bridge willen we er ook voor zorgen dat alle VLAN's ook over de WDS-verbinding bruikbaar zijn.

Hier is ook een lijst van de ondersteunde modellen:

Wireless Bridge en de ondersteunde modellen

Scenario

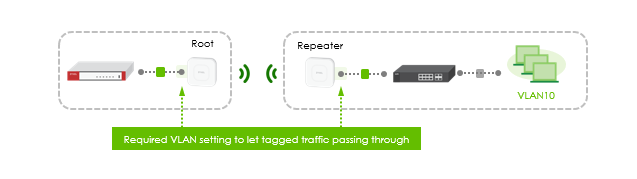

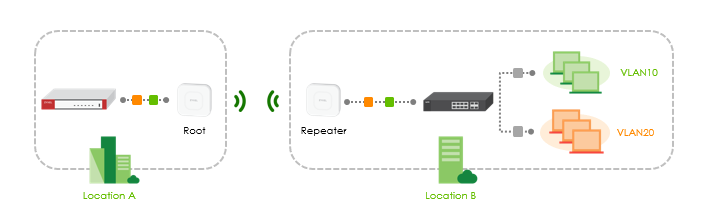

Wanneer twee fysieke locaties verbinding moeten maken op plaatsen met een groot gebied, kan het goedkoper zijn om ze draadloos te overbruggen dan Ethernet te bekabelen. Het hoofdkantoor wil bijvoorbeeld een point-to-point-brug naar het bijkantoor bouwen. Er moeten ook VLAN's van het hoofdkantoor beschikbaar zijn in een filiaal.

Wat heb je ervoor nodig?

- Wireless Bridge ondersteunde AP's, bijvoorbeeld een WAC

- VLAN- compatibele schakelaar

Inhoudsopgave

1. Configureer de AP's in standalone

2. Tweede AP

3. Kanaalconfiguratie

4. WDS-linkinfo

5. De VLAN's maken

6. Controleer de resultaten

1. Configureer de AP's in standalone

Configureer de AP's in standalone. Gebruik standaard https://192.168.1.2 of gebruik onze handige tools zoals ZON of ZAC.

Navigeren naar

Configuration > Wireless > AP Management

Stel de eerste AP in op root-AP en klik op 'Toepassen'.

2. Tweede AP

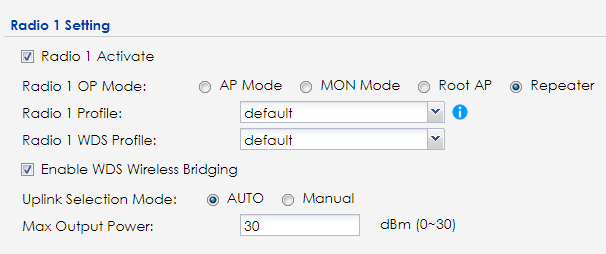

Selecteer je tweede AP als repeater en schakel " WDS Wireless Bridging" in.

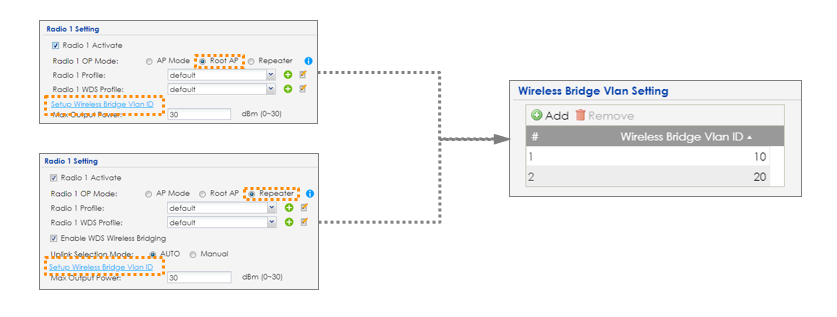

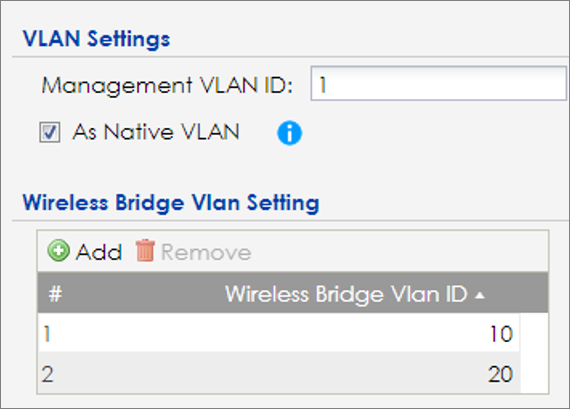

Daarna kunt u direct de nieuw toegevoegde hyperlinks gebruiken om de benodigde VLAN-instellingen te maken:

->WDS-profiel

onder Configuratie > Object > WDS-profiel kan het worden geconfigureerd. De WDS SSID en de pre-shared key kunnen hier worden geconfigureerd. De WDS SSID wordt verborgen.

3. Kanaalconfiguratie

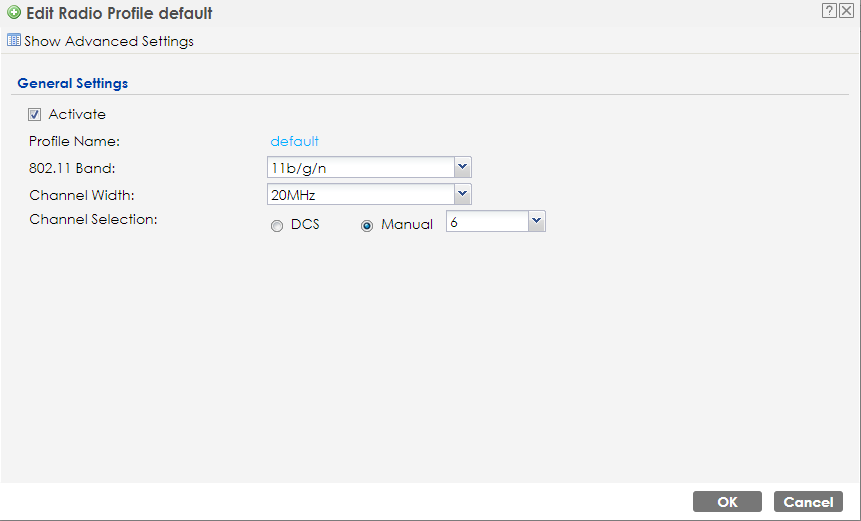

Zorg ervoor dat de AP's niet van kanaal wisselen door ze te configureren als handmatig ga naar

Configuration > Object > AP Profile > Radio

bewerk de radio (2,4 G of 5 G) op beide AP's naar hetzelfde. Zorg voor het bewerken van de radio, die wordt gebruikt om de draadloze brug te bouwen.

- vink "manual" aan en selecteer een kanaal naar wens

4.WDS-linkinformatie

Ga naar

Monitor > WDS Link Info

Hier kunt u controleren of de WDS-verbinding werkt. Als de verbinding werkt, zou het er als volgt uit moeten zien:

5. De VLAN's maken

Nu, nadat dat is voltooid, is het tijd om de VLAN's te maken.

Ga naar:

Configuration > Network > VLAN

Voeg naar wens VLAN's toe.

Opmerking: herinner eraan om beide AP's aan te maken en toe te voegen aan de VLAN's

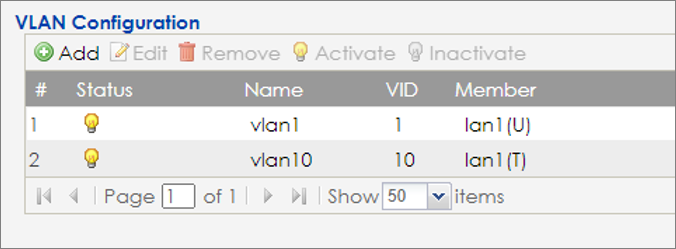

Voorbeeld van VLAN-creatie:

De volgende artikelen laten zien hoe u...

een VLAN configureren op een USG-apparaat

configureer VLAN in Ethernet-switches

6. Controleer de resultaten

Sluit nu een client aan op de switch, die alleen bij de repeater-AP is. U moet toegang krijgen tot internet vanaf de andere site of apparaten op de andere site pingen. De clients zouden een IP-adres moeten krijgen zoals de configuratie die u hebt gedaan.
