[Zyxel Switch / XGS / GS 2xxx Series en hoger] MAC Authentificatie met Active Directory. Deze tutorial is gebaseerd op basis Active Directory-instellingen met Windows2019 Server en eenvoudige structuur:
BaseDN: DC=ad,DC=local
Eerst moeten we een Gebruiker aanmaken / toevoegen, deze gebruiker is de Client, in Voorbeeld een apparaat met MAC-Adres "b827eb2550df" (een Raspberry PI)
Instelling schakelaar
We moeten een Zyxel Switch toevoegen als RADIUS-client op de NPS Server.
1) Open Active Directory Gebruikers en Computers: Start > Alle programma's > Beheerprogramma's > Active Directory Gebruikers en Computers.

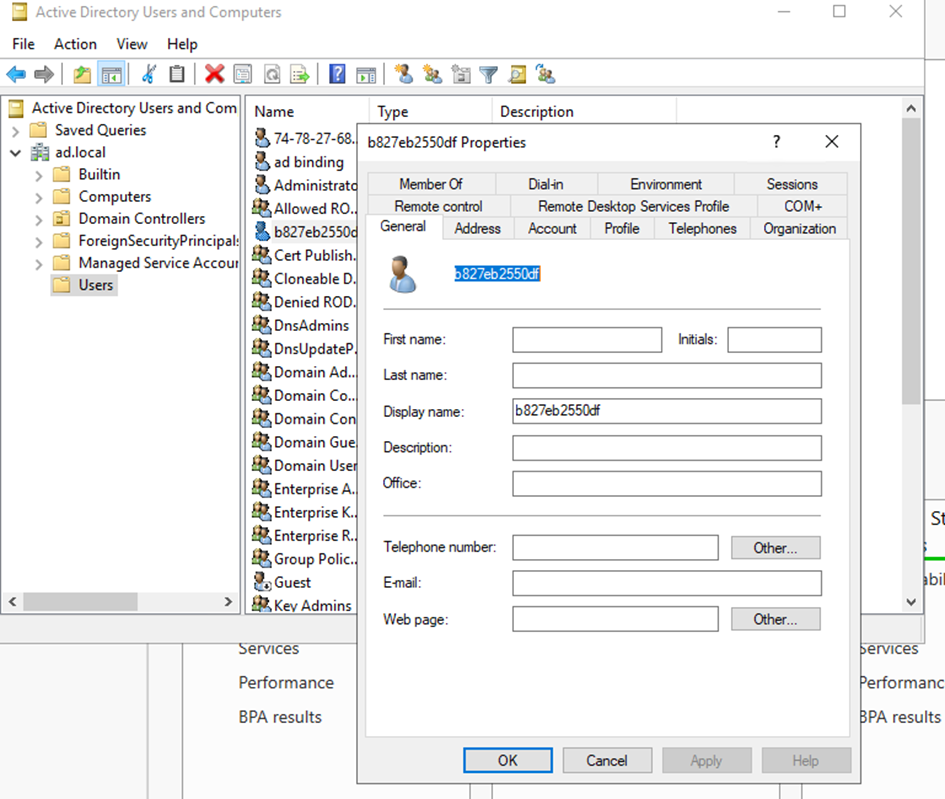

2) Maak een nieuwe gebruikersaccount aan. De gebruikersnaam en het wachtwoord moeten het MAC-adres van het verbindende apparaat zijn. Opmerking: Controleer welke optie in de switch wordt ondersteund en configureer deze. We hebben de volgende opties op basis van X/GS2xxx of hoger:
Configureer de switch door te navigeren naar
SECURITY > Port Authentication > MAC Authentication

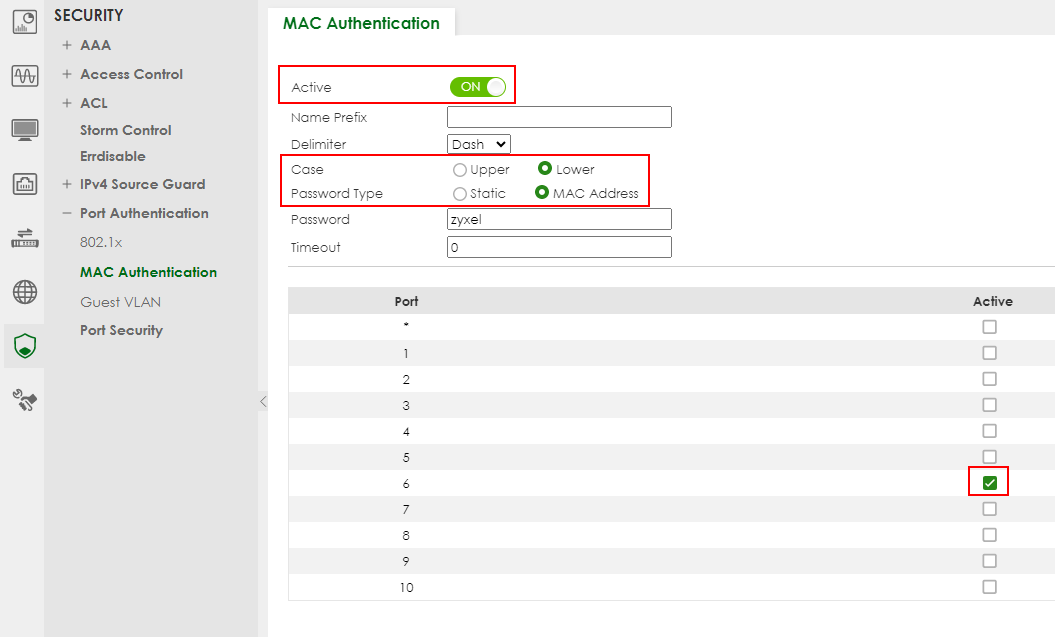

Activeer dan MAC Authenticatie, kies een MAC-adres gebaseerd kleine letters wachtwoord type en activeer de MAC Authenticatie op de poorten die je wilt.
Info naar instellingen die mogelijk zijn:
|
Naam Voorvoegsel |
Typ het voorvoegsel dat wordt toegevoegd aan alle MAC-adressen die naar de RADIUS-server worden verzonden voor verificatie. Je kunt maximaal 32 afdrukbare ASCII-tekens invoeren. Als je dit veld leeg laat, wordt alleen het MAC-adres van de client doorgestuurd naar de RADIUS-server. |
||
|
Scheidingsteken |
Selecteer het scheidingsteken dat de RADIUS-server gebruikt om de paren in MAC-adressen die worden gebruikt als gebruikersnaam (en wachtwoord) te scheiden. Je kunt Dash (-), Colon (:) of Geen selecteren om helemaal geen scheidingstekens te gebruiken in het MAC-adres. |
||
|
Hoofdletter |
Selecteer het hoofdlettergebruik (hoofdletter of kleine letter) dat de RADIUS-server vereist voor letters in MAC-adressen die worden gebruikt als de gebruikersnaam (en het wachtwoord) van het account. |
||
|
Type wachtwoord |
Selecteer Static (Statisch) om de Switch het wachtwoord te laten sturen dat u hieronder opgeeft of MAC-Address om het MAC-adres van de client als wachtwoord te gebruiken. |
||
|
Wachtwoord |
Typ het wachtwoord dat de Switch samen met het MAC-adres van een client verzendt voor verificatie met de RADIUS-server. U kunt maximaal 32 afdrukbare ASCII-tekens invoeren, behalve [ ? ], [ | ], [ ' ], [ " ] of [ , ]. |
||
|
Time-out |
Geef de tijd op voordat de Switch een MAC-adres van een client dat de authenticatie niet heeft doorstaan, toestaat om opnieuw te proberen te authenticeren. De maximale tijd is 3000 seconden. Wanneer een client niet slaagt voor MAC-authenticatie, wordt zijn MAC-adres geleerd door de MAC-adrestabel met de status geweigerd. De time-outperiode die je hier opgeeft, is de tijd dat de MAC-adresvermelding in de MAC-adrestabel blijft totdat deze wordt gewist. Als u 0 opgeeft voor de time-outwaarde, gebruikt de schakelaar de verouderingstijd die is geconfigureerd in het scherm Switch Setup.
|
In dit voorbeeld is de Client MAC en Gebruikersnaam "b827eb2550df" in de PI, deze PI zal MAC en Wachtwoord hetzelfde verzenden, dit betekent dat Gebruiker en PWD is: "b827eb2550df".

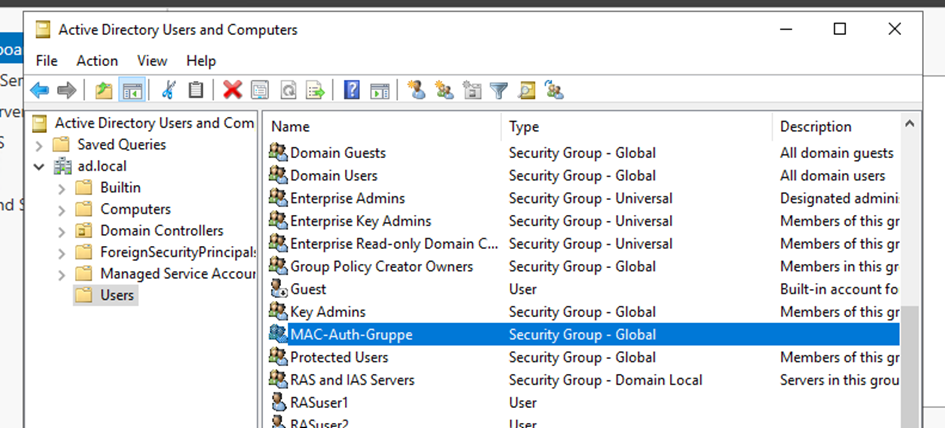

Om ervoor te zorgen dat de gebruiker kan worden geauthenticeerd door AD hebben we een groep nodig:
Dus, Gebruiker en Groep zijn aangemaakt, nu moeten we NPS configureren.
NPS instellingen:
Alle switches die een client moeten authenticeren moeten worden toegevoegd aan NPS als Radius Client.
1) Open de NPS Server Console door naar Start > Programma's > Administratieve Gereedschappen > Netwerkbeleid Server te gaan.
2) Vouw in het linkerdeelvenster de optie RADIUS clients en servers uit.
3) Klik met de rechtermuisknop op de optie RADIUS Clients en selecteer Nieuw.

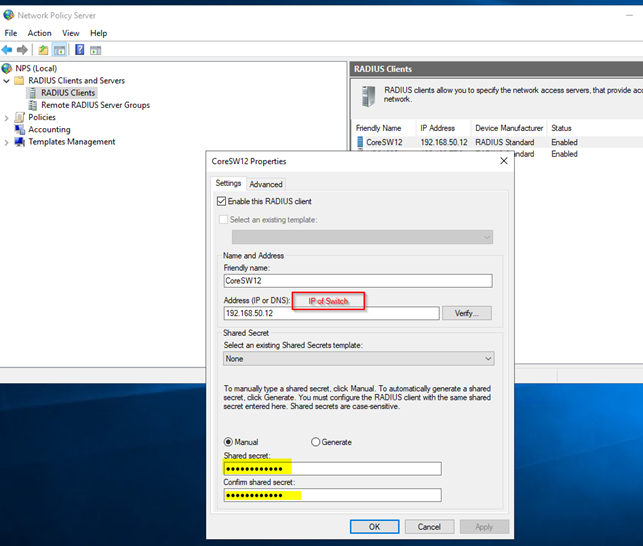

4) Voer een naam in voor de Zyxel Switch.
5) Voer het IP-adres van uw Zyxel Switch in.
6) Maak een RADIUS Shared Secret aan en voer deze in.
7) Druk op OK als u klaar bent.
8) Herhaal deze stappen voor alle switches die worden gebruikt voor MAC-Auth.
Nu hebben we een NPS Connection Request Policy nodig.

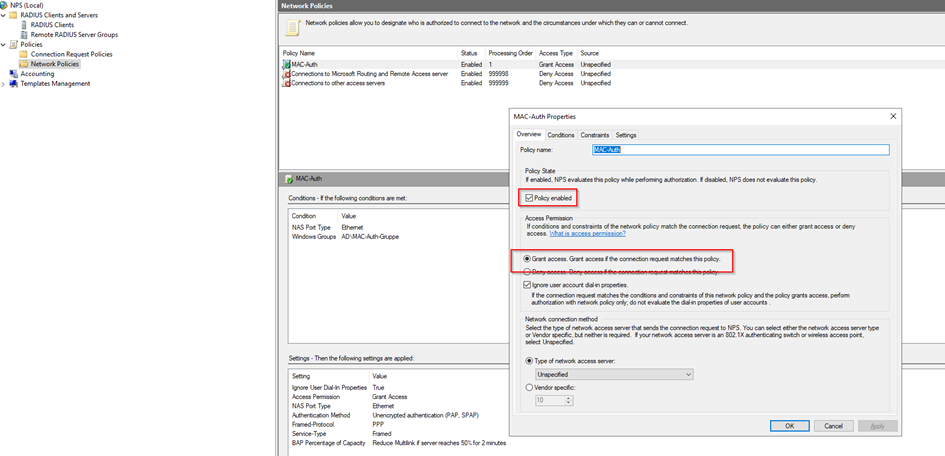

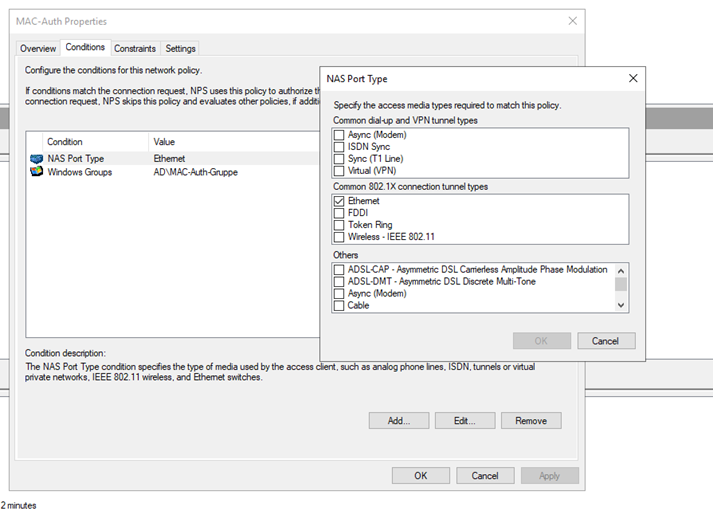

Met de instellingen op Windows Groupe en NAS Port Type:

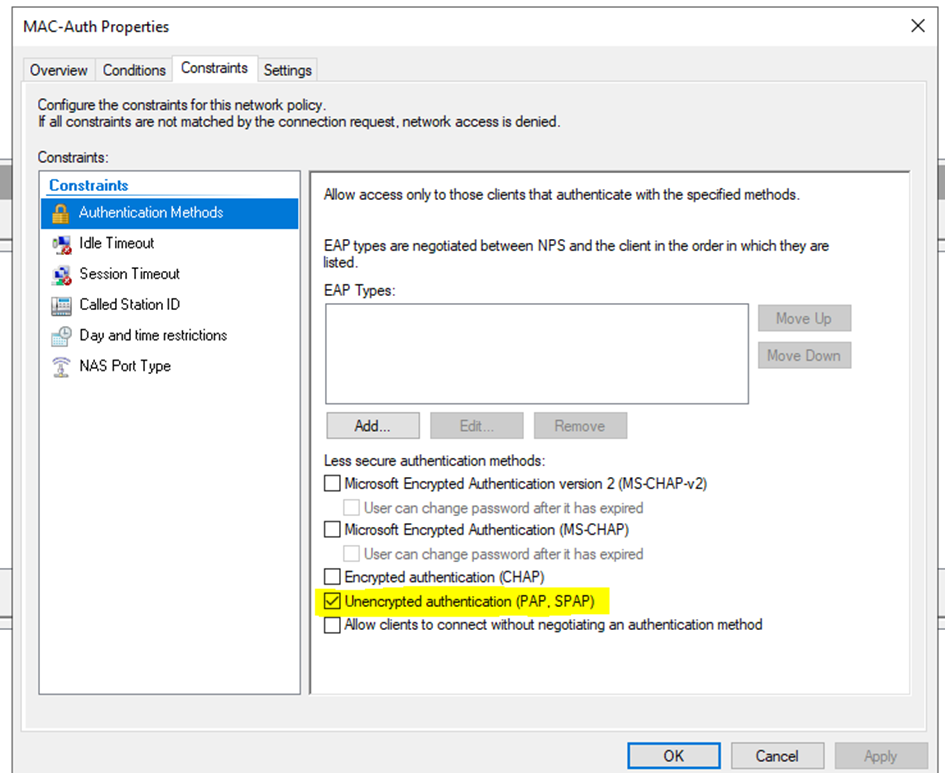

Met de Auth Methode in instellingen:
Nu kunnen we verder gaan met Switch Config.
We moeten eerst de AAA-server toevoegen door te navigeren naar:
SECURITY > AAA > RADIUS Server Setup

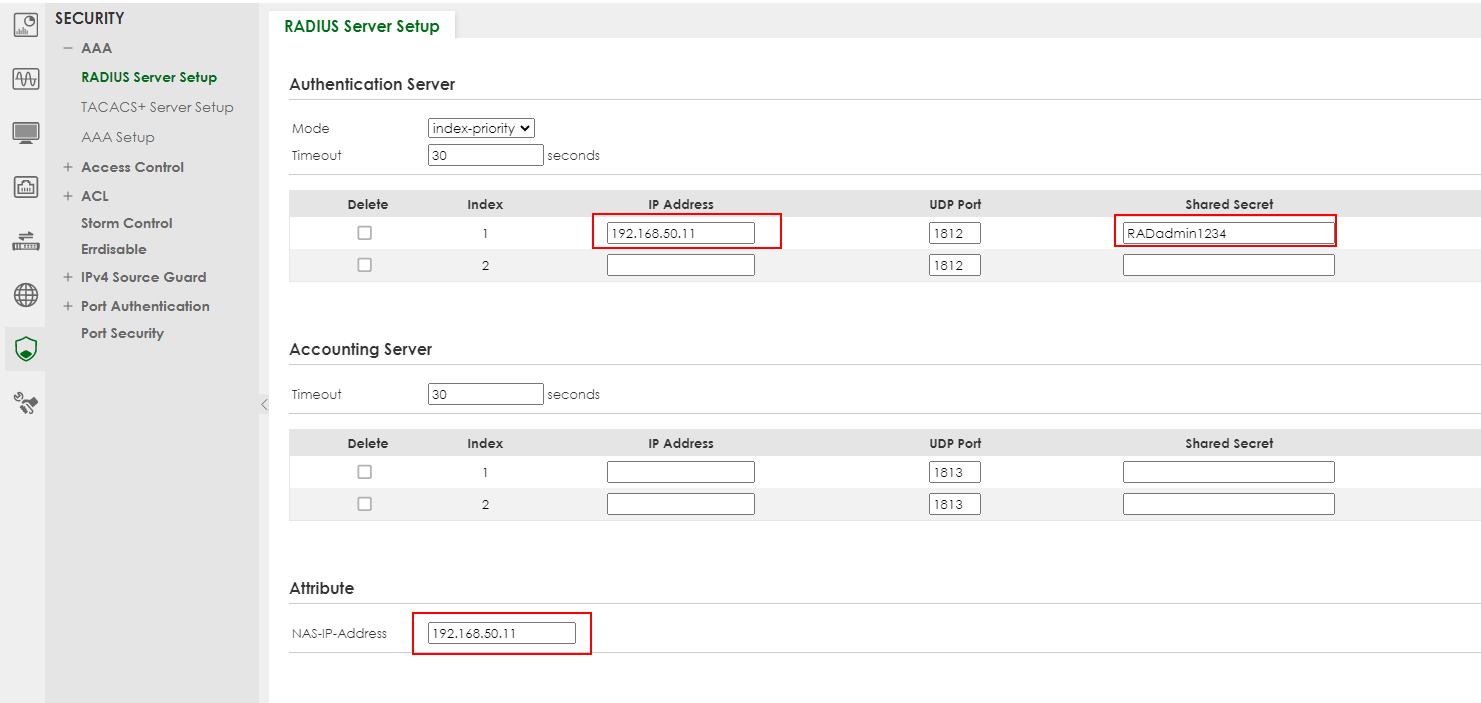

- Raadpleeg Nr 6 NPS instelling is Shared Secret => Set IP en voer een RADIUS Shared Secret in.

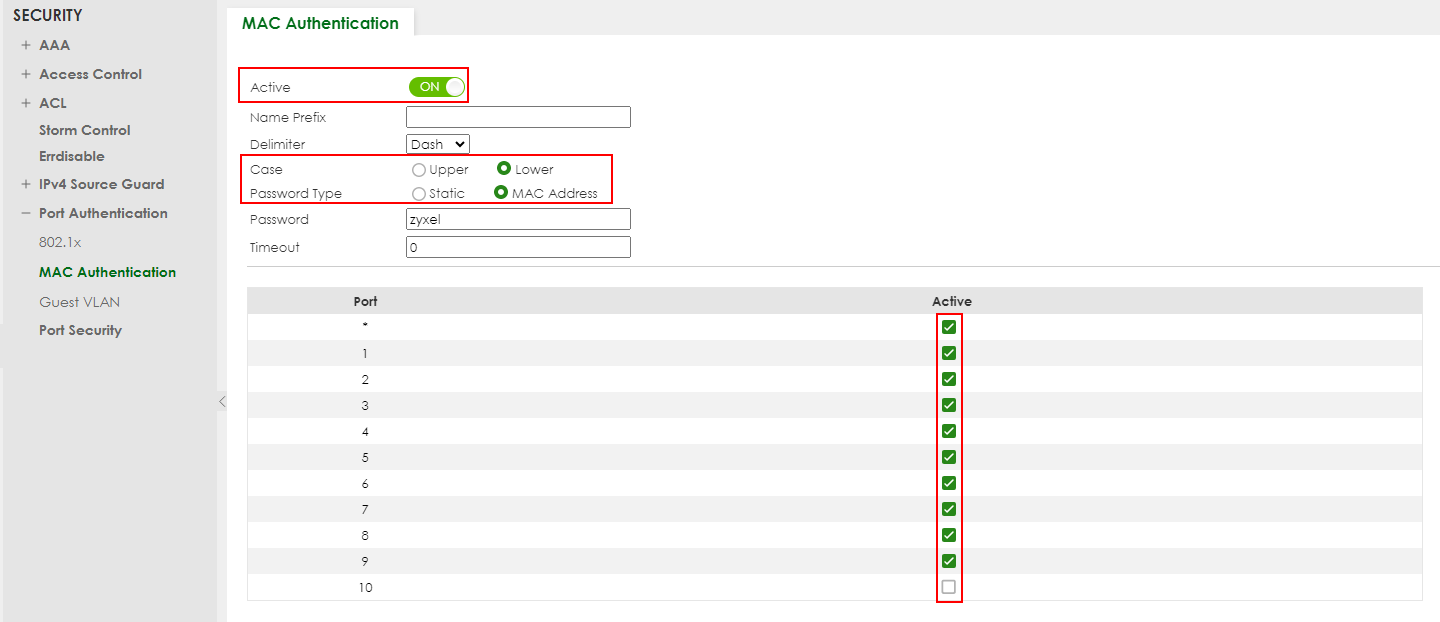

Nu moeten we de poort inschakelen waarop MAC-Auth moet worden gebruikt:
(In dit voorbeeld is de PI verbonden met poort 6):
Sla uw configuratie op om deze niet te verliezen na een herstart:
Verificatie:

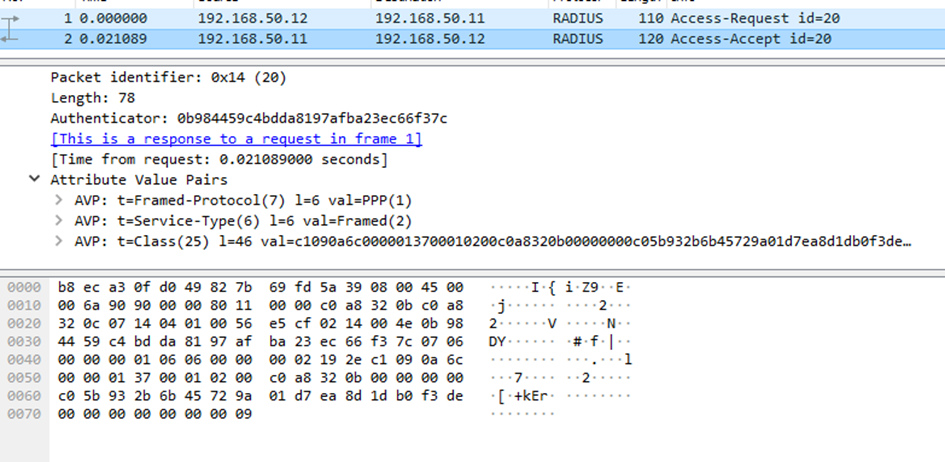

Ik controleer het met Wireshark en het werkt:

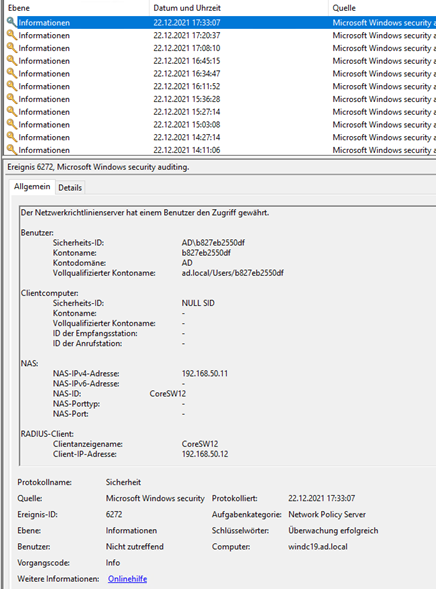

Je kunt ook Domain-Log gebruiken, dan zie je hetzelfde:
Gereed.
Na het configureren van de schakelaar moet u uw nieuwe configuratie altijd opslaan op de schakelaar.
Anders verliest de schakelaar de wijzigingen na een herstart.
Schakelaarconfiguratie verloren na stroomuitval of power cycle-probleem
Wilt u hulp bij de configuratie door ons Professional Services-team? Kijk dan hier: ZyxelConfigService Switch
