Konfigurere Dual WAN Failover og lastbalansering på USG FLEX H med FWA515

Formålet med denne artikkelen er å gi teknisk veiledning for implementering av dual-WAN-internettilgang med automatisk veksling og valgfri trafikkfordeling. Dette dokumentet presenterer en praktisk konfigurasjon av to WAN-grensesnitt på en Zyxel USG FLEX 200H i Nebula-miljøet. Den primære tilkoblingen er en kablet ISP-kobling, mens den andre WAN-en bruker en Zyxel FWA5015 5G-ruter. Basert på den offisielle dokumentasjonen, gis følgende trinnvise konfigurasjonsprosess.

• Failover – bruk av et andre WAN (FWA515) som reservekanal.
• Lastbalansering – samtidig drift av to WAN-er via en WAN-trunk.

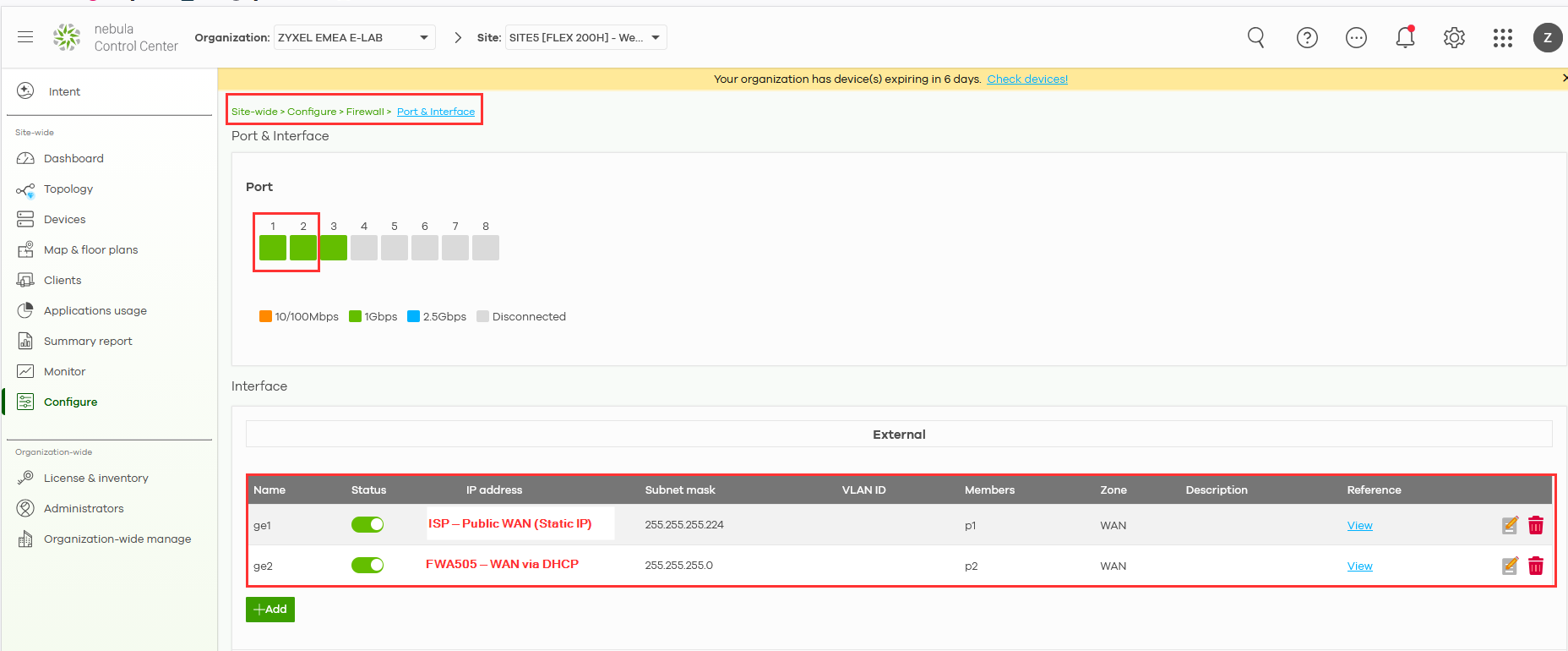

I Nebula går du til Site-wide > Configure > Firewall > Interface, angir WAN1 i henhold til ISP-parametrene og konfigurerer WAN2 som en DHCP-klient når FWA505 opererer i rutermodus.

Konfigurer et primært og et reserve-WAN

Merk: Lastbalansering og trunkkonfigurasjon kan for øyeblikket bare gjøres fra det lokale webgrensesnittet, så du må logge på enheten via det lokale GUI-et for å konfigurere dette.

Merknad om valg av lastbalanseringsalgoritme

Praktiske scenarier for WAN-backup

Dette scenariet beskriver hvordan du konfigurerer en backup-WAN-tilkobling der den primære WAN-koblingen brukes under normale forhold, og den sekundære WAN-koblingen aktiveres automatisk bare hvis den primære koblingen svikter. Dette er en vanlig og anbefalt oppsett for kontorer som krever stabil og uavbrutt internettilgang.

Kontroller WAN-grensesnitt

Før du konfigurerer WAN-trunken, må du kontrollere at begge WAN-grensesnittene er opprettet riktig og er aktive.

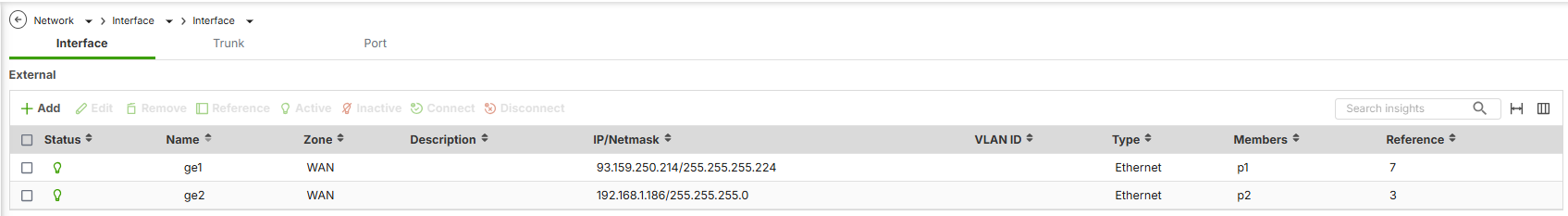

Menyvei:
Nettverk → Grensesnitt → Grensesnitt

Kontroller følgende:

• Begge grensesnittene (for eksempel ge1 og ge2) er tilordnet WAN -sonen

• Hvert grensesnitt har en gyldig IP-konfigurasjon:

  • Statisk IP-adresse eller

  • DHCP, avhengig av ISP

• De fysiske portene er tilkoblet og koblingsstatusen er Opp

Eksempel:

• ge1 (WAN) — primær internettforbindelse

• ge2 (WAN) — reserve internettforbindelse

Opprett en brukerdefinert WAN-trunk

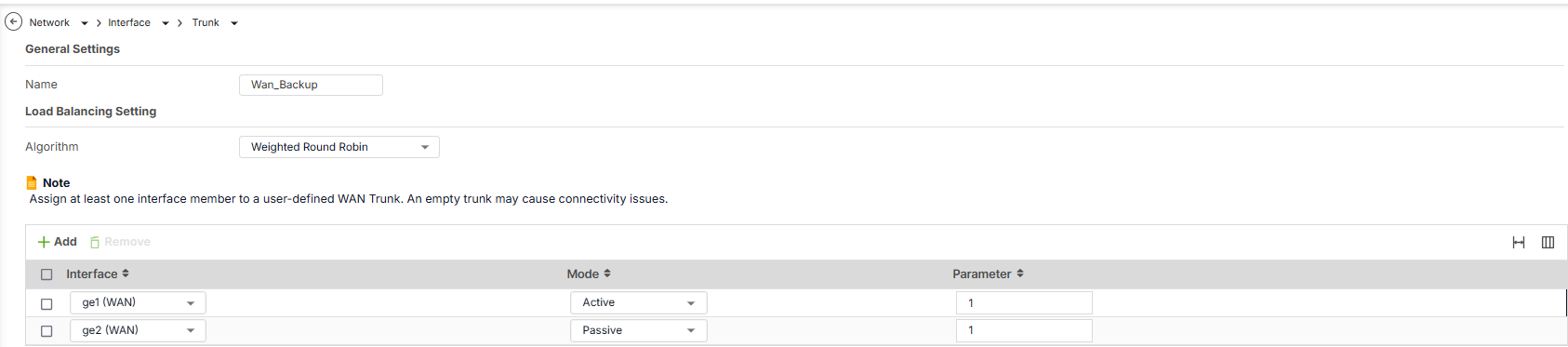

(Foto 2: Oppretting av trunk og medlemsinnstillinger)

Gå til:
Nettverk → Grensesnitt → Trunk

Klikk på Legg til og konfigurer:

• Navn: Wan_Backup

• Algoritme: Vektet Round Robin (WRR)

Legg til WAN-grensesnitt til trunk:

• ge1 (WAN) → Modus: Aktiv

• ge2 (WAN) → Modus: Passiv

Dette sikrer at backup-WAN bare brukes når primær-WAN svikter.

Praktiske scenarier for WAN-lastbalansering

Spillover-scenario

• Primært WAN (WAN1): Ubegrenset båndbredde, foretrukket for vanlig trafikk.
• Sekundært WAN (WAN2): Målt tilkobling, brukes kun når det primære overstiger 800 Mbps.
• Resultat: Vanlig trafikk bruker WAN1, og bare overskuddstrafikk spilles over til WAN2, noe som sparer kostnader på målt bruk.

Scenario med minst belastning først

• Flere WAN-tilkoblinger: Ulike båndbreddekapasiteter.
• Resultat: Trafikken blir dynamisk rutet til grensesnittet med minst belastning, noe som optimaliserer bruken av tilgjengelig båndbredde og forbedrer den generelle nettverksytelsen.

Konfigurere WAN-lastbalansering

• Naviger til nettverksgrensesnitt:
  • Gå til nettverksdelen i konfigurasjonsgrensesnittet til brannmuren.
  • Velg Grensesnitt og deretter Trunk.

• Opprett brukerdefinert trunk:
  • Klikk på Legg til-knappen for å opprette en ny trunk.
  • Velg algoritmen for lastbalansering.
• Angi indeks for lastbalansering:
  • Velg riktig lastbalanseringsindeks (innkommende, utgående eller sum).
• Legg til grensesnitt:
  • Legg til WAN-grensesnittene du vil inkludere i trunk.
  • Angi båndbreddegrensene for hvert grensesnitt

Angi standard trunk-ruting:

• Etter at du har opprettet en brukerdefinert trunk, går du til delen Nettverk og velger Grensesnitt.
• Klikk på Standard trunk og velg den brukerdefinerte trunkprofilen for å angi den som standard WAN-lastbalanseringspolicy.
