USG FLEX H ekstern captive portal med SignLogger RADIUS-autentisering

Med denne tredjepartsintegrerte alternativet med RADIUS-autentisering blir en gjestebruker omdirigert til en portal som er vert på en ekstern server. Gjestebrukeren blir autentisert av en RADIUS-server når brukeren logger seg på den eksterne portalen.

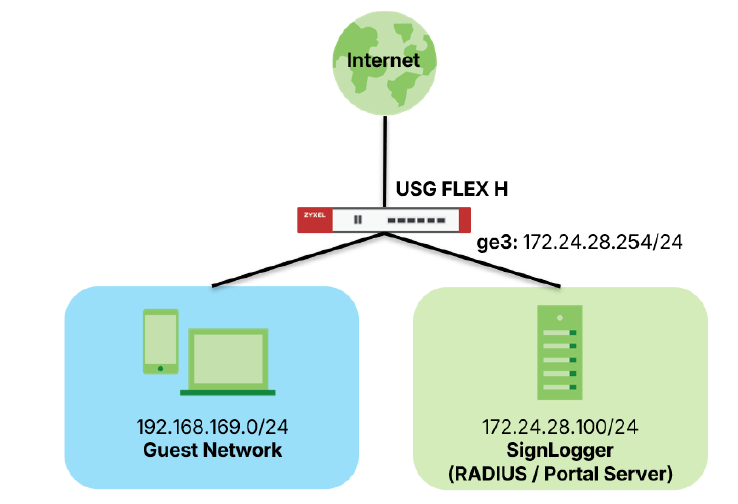

Følgende konfigurasjon er basert på figuren ovenfor som et eksempel. Adressen til den eksterne SignLogger RADIUS/Portal-serveren er 172.24.28.100/24 Gjestenettverkets undernett for USG FLEX H er 192.168.169.0/24

Trinn 1:

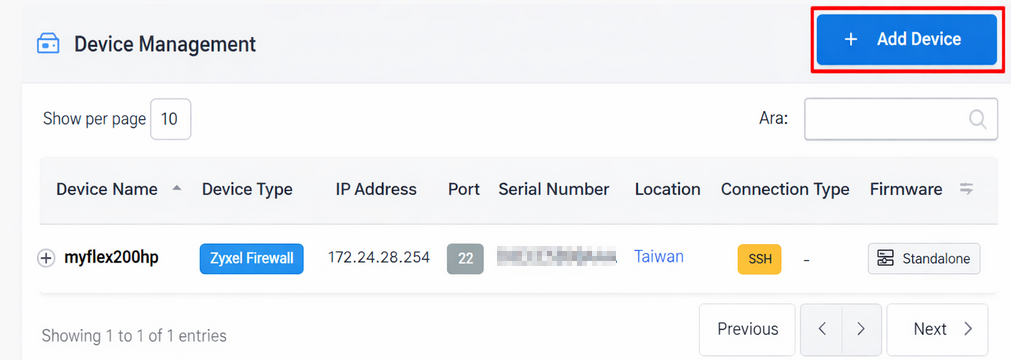

På serveren > Enhetsadministrasjon. Opprett en USG FLEX H-enhet.

Trinn 2:

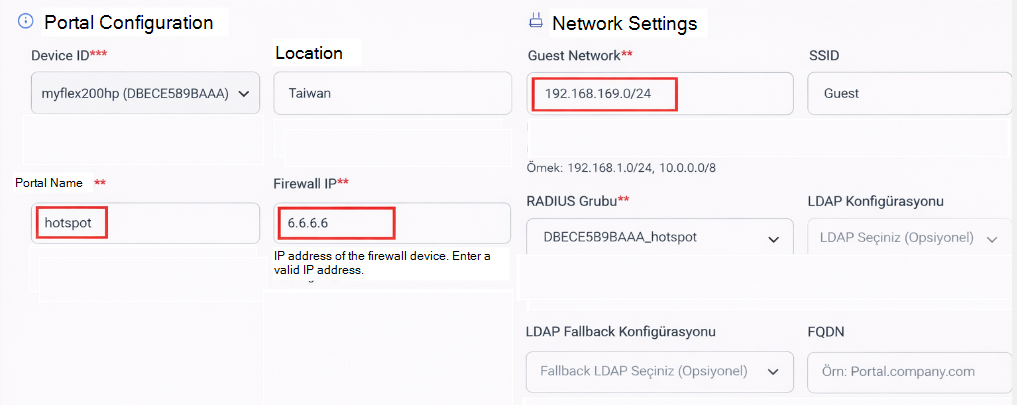

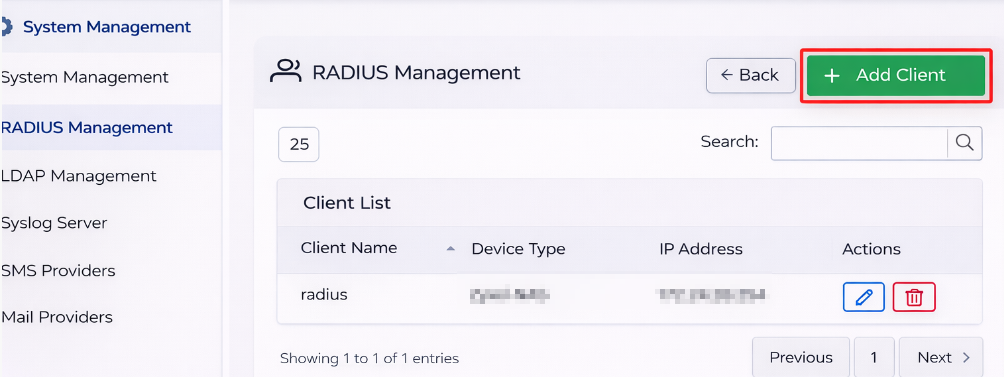

På SignLogger-serveren > RADIUS-administrasjon > RADIUS-klienter. Opprett en RADIUS-klient for USG FLEX H-enheten.

• Gjestenettverk: skriv inn undernettverket til gjestenettverket. I dette eksemplet er det 192.168.169.0/24
• Brannmur-IP: Skriv inn adressen til SignLogger Radius-serveren for captive portal som er angitt på USG FLEX H
• Standardverdien er 6.6.6.6

Merk: Du må skrive inn adressen til SignLogger Radius-serveren for captive portal i stedet for en hvilken som helst IP-adresse for grensesnittet på USG FLEX H.

Portalnavn: Skriv inn portalnavnet, og dette navnet vil være URL-banen til portalsiden på SignLogger Radius-serveren
I dette eksemplet er portnavnet «hotspot», adressen til SignLogger Radius-serveren er «172.24.28.100» og porten er 8080.
Deretter er den eksterne portal-URL-en http://172.24.28.100:8080/hotspot


Omdirigerings-URL: Skriv inn URL-en som gjesten vil bli omdirigert til etter innlogging. Du kan skrive inn http://6.6.6.6 for å vise innloggingssiden.

Trinn 4:

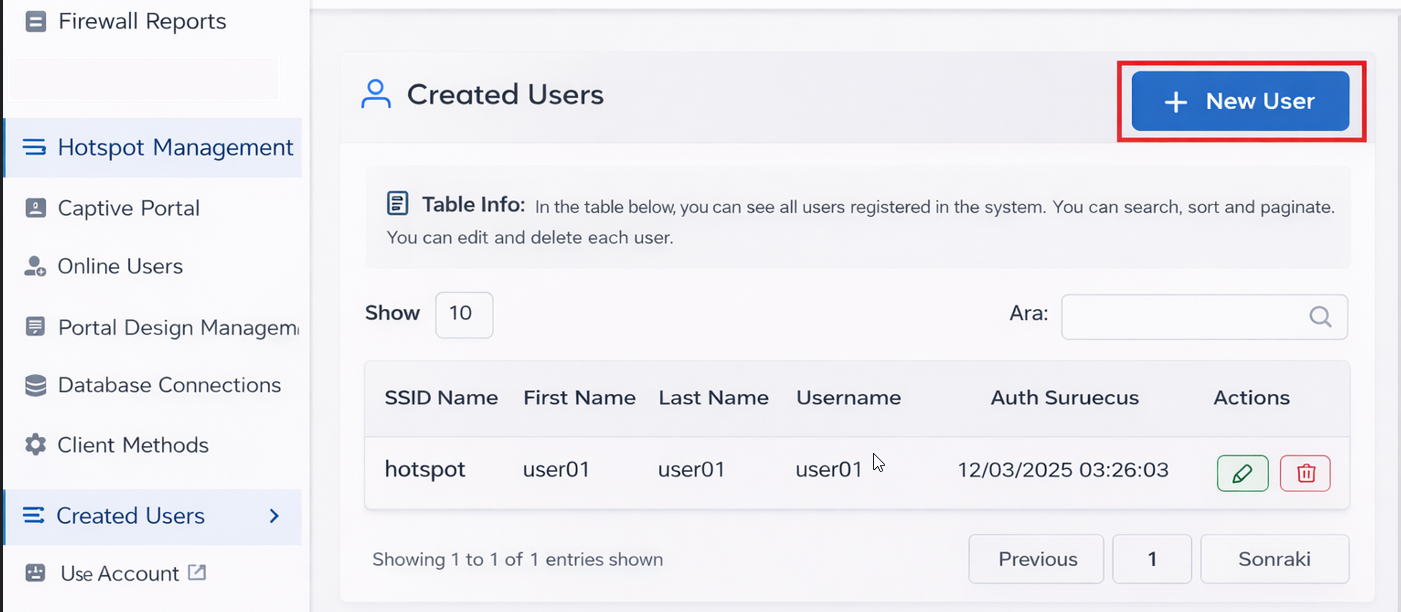

På SignLogger-serveren > Hotspot-administrasjon > Opprettede brukere. Opprett en testbrukerkonto for påloggingstest.

Trinn 5:

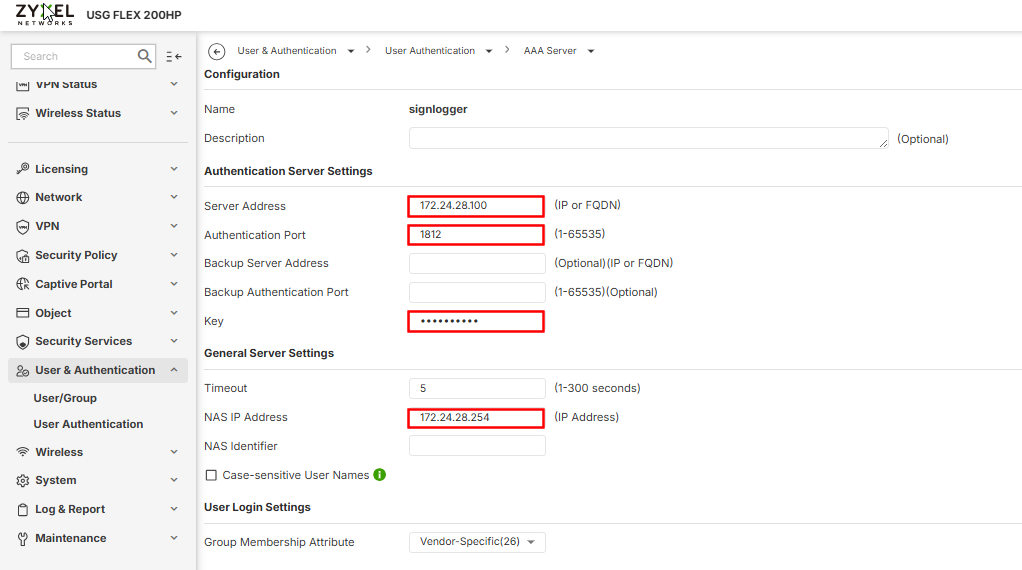

• På USG FLEX H > Bruker og autentisering > Brukergodkjenning.
• Navn: Navnet på dette autentiseringsserverobjektet. I dette eksemplet er det «signlogger».
• Serveradresse: IP-adressen til SignLogger-serveren, 172.24.28.100 i dette eksemplet.
• Autentiseringsport: 1812
• Nøkkel: RADIUS-hemmeligheten som ble opprettet i trinn 2.
• NAS IP-adresse: IP-adressen til administrasjonsgrensesnittet til USG FLEX H, 172.24.28.254 i dette eksemplet.

Trinn 6:

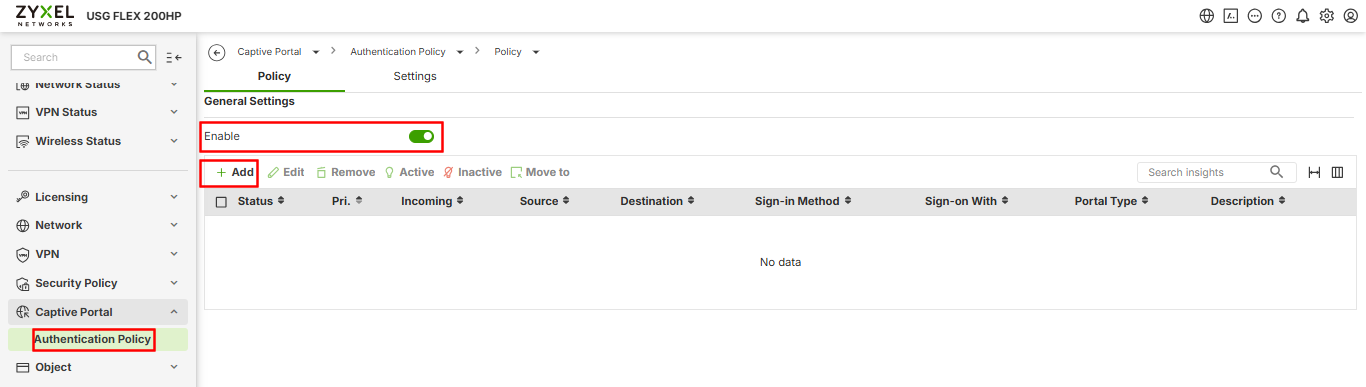

På USG FLEX H > Captive Portal > Autentiseringspolicy > Policy. Aktiver captive portal.

• Klikk deretter på Legg til for å opprette autentiseringspolicy.

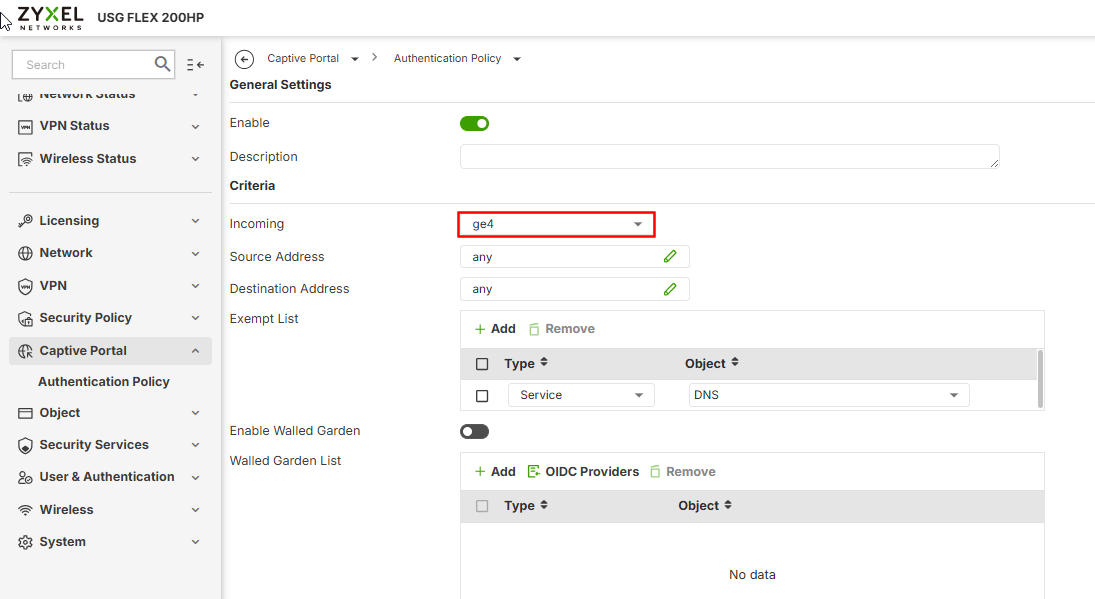

• Innkommende: Velg grensesnittet som kobles til gjestenettverket. I dette eksemplet er det ge4 (192.168.169.0/24).

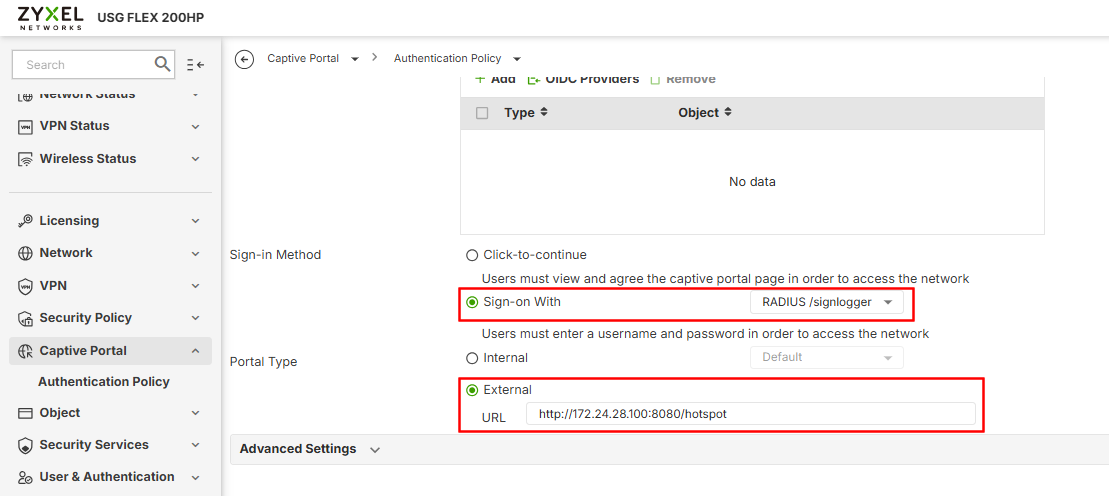

• Påloggingsmetode: Velg Pålogging med og velg RADIUS-autentiseringsserveren som ble opprettet i trinn 5. I dette eksemplet er det «RADIUS/signlogger».
• Portal Type: Velg External, og skriv inn den eksterne portal-URL-en til SignLogger-serveren som ble opprettet i trinn 3. I dette eksemplet er det http://172.24.28.100:8080/hotspot .
