Slik konfigurerer du Smart Mesh i PRD_N_Q_PlxryXRbM_0 - Oppsett, overvåking og feilsøking

Denne artikkelen viser hvordan du konfigurerer Smart Mesh i PRD_N_Q_PlxryXRbM_0, hvordan du bygger bro mellom WiFi og LAN ved hjelp av Wireless Bridge, og hvilke forbedringer som har blitt gjort i PRD_N_Q_PlxryXRbM_0 mesh-systemet. Den viser også støttede modeller, mesh-nedlink, spesifisering av mesh AP, Mesh Failover, hvordan du kontrollerer signalstyrken på mesh-systemet, ustabilt mesh og hvis mesh ikke kobler seg til.

Merk: Denne artikkelen dekker Smart Mesh-funksjonen og ikke Wireless Bridge. Selv om begge teknologiene tjener lignende formål, er de basert på forskjellige prinsipper. Hvis du er ute etter informasjon om Wireless Bridge, kan du gå til lenkene nedenfor. Du kan også utforske våre virtuelle laboratorier for å se begge teknologiene i aksjon og bedre forstå forskjellene mellom dem.

• Slik konfigurerer du en trådløs bro i Nebula - konfigurasjon av rot- og repeater-AP
• Nebula-basert nettverkstopologi for SMB-kontor med WAN-backup og trådløs bro
• SMB/Hjemmekontor-oppsett med brannmur, svitsj og Smart Mesh

Smart Mesh og Wireless Bridge er fundamentalt forskjellige teknologier:

• Smart Mesh er et selvorganiserende trådløst nettverk der ett aksesspunkt (rot-AP) er koblet til nettverket, og andre AP-er (repeatere) kobler seg til det via WiFi. Nettverket kan automatisk justere seg hvis forholdene endrer seg.

• Trådløs bro er en punkt-til-punkt- eller punkt-til-multipunkt-forbindelse mellom to eller flere AP-er som brukes til å koble sammen separate nettverkssegmenter uten kabler. Den er vanligvis avhengig av en statisk konfigurasjon.

Smart Mesh-teknologi - enkel oversikt

Smart Mesh fungerer ved at ett hovedaksesspunkt (kalt "root AP") har en kablet tilkobling til nettverket ditt. Andre aksesspunkter (kalt "repeatere") kobles til rot-AP-et ved hjelp av WiFi.

Du kan bygge et mesh-nettverk med flere trådløse hopp, men for å oppnå best mulig hastighet og stabilitet anbefaler vi at du plasserer alle AP-ene nær nok rot-AP-et til å unngå for mange hopp. Hvert ekstra hopp kan redusere hastigheten med opptil 50 %.

Repeater-AP-er oppretter en trådløs bro til rot-AP-en og deler det samme WiFi-navnet (SSID). Du kan også ha mer enn ett rot-AP, avhengig av oppsettet ditt. I de fleste tilfeller brukes det ene WiFi-båndet (f.eks. 5 GHz) til mesh-forbindelsen, mens det andre (f.eks. 2,4 GHz) brukes til tilkoblede enheter.

Ting du bør vurdere

• Etabler netting over flere trådløse hopp (ingen begrensning)
• Anbefalte trådløse hopp: mindre enn 2 hopp fra kablet nettverk
• Tommelfingerregel: gjennomgående halveres over hvert trådløse hopp

Når du bygger opp et mesh-nettverk, vil det smarte nettverket vanligvis bygges opp via 5G først, og hvis signalet ikke er godt nok, vil det gå over til 2,4G-tilkobling.

Glem begrensningene med kabler - start ditt Smart Mesh-oppsett i dag!

Konfigurere Smart Mesh

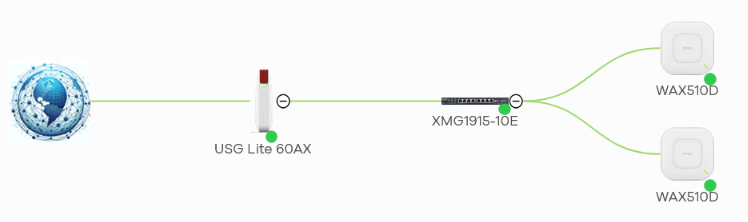

For å konfigurere Smart Mesh må du ha to Smart Mesh-kompatible tilgangspunkter koblet til samme område.

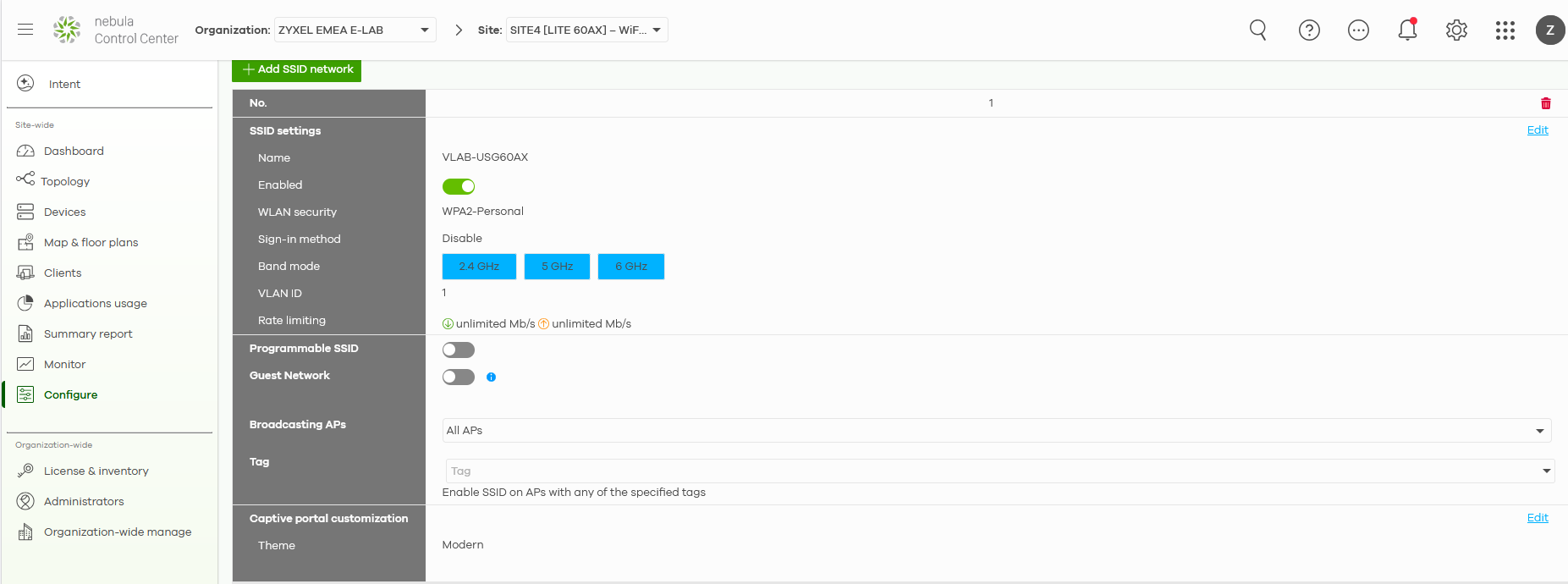

• Først konfigurerer du SSID-profilene i henhold til dine preferanser ved å bruke:

Site-wide > Configure > SSID Settings

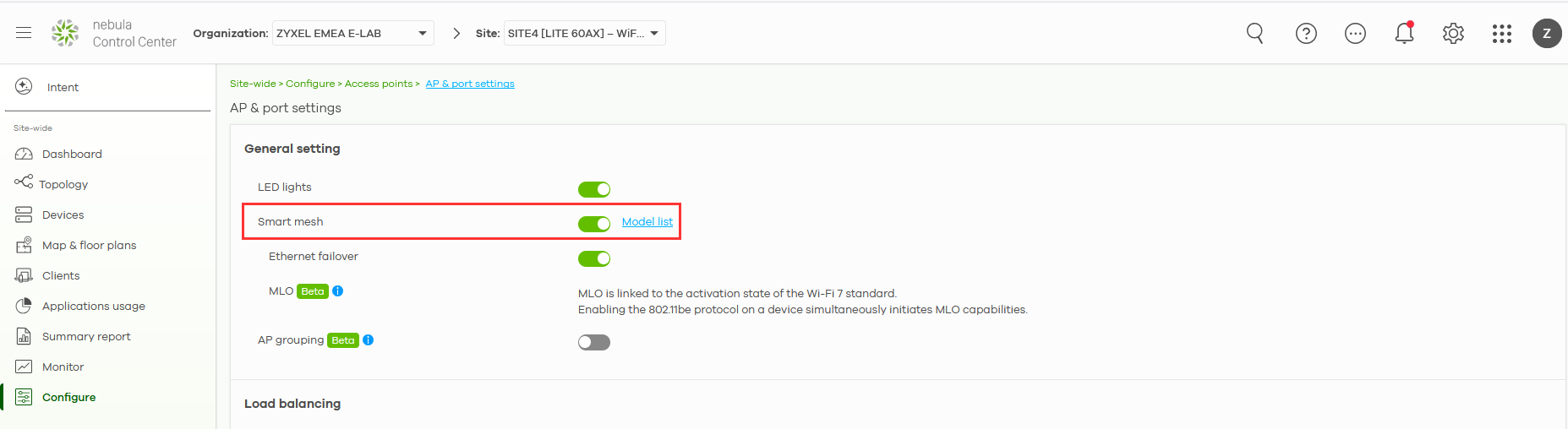

• Sørg deretter for å slå på "Smart Mesh"-glidebryteren:

Site-wide > Configure > Access Point > AP & port settings

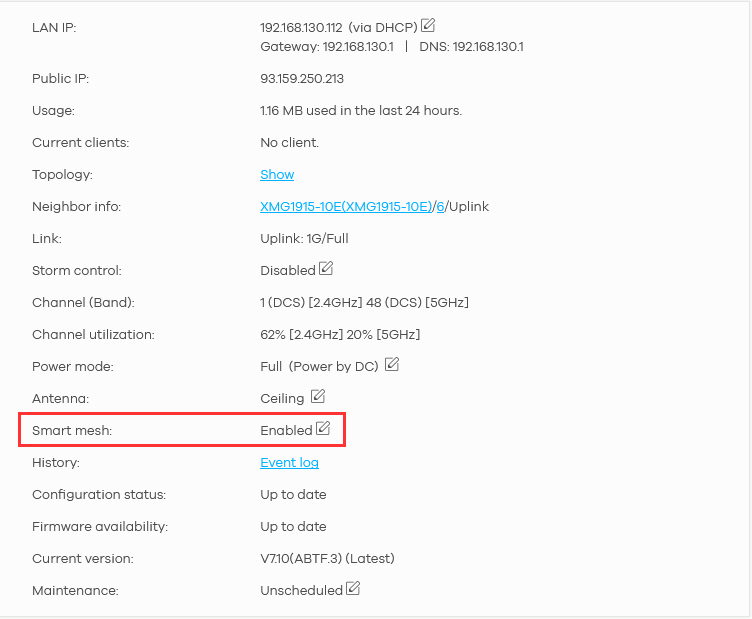

• Sørg deretter for at Smart Mesh er aktivert på alle enheter.

Site-wide > Device -> Access Points > "Select Access point"

Sette opp Smart Mesh

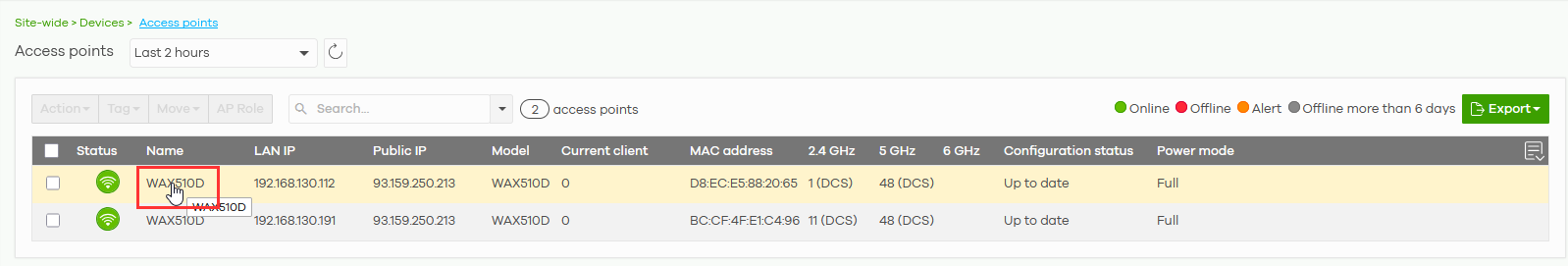

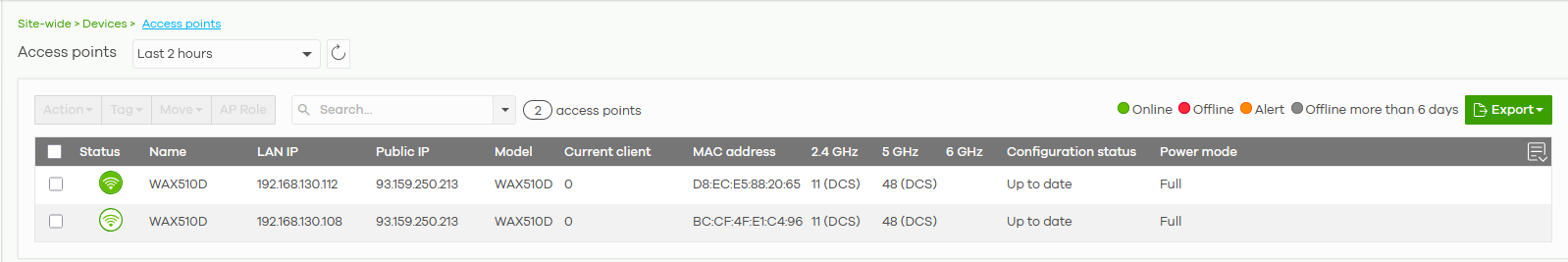

• Sørg for at begge enhetene er online - dette gjør at de kan motta konfigurasjonen fra PRD_N_Q_PlxryXRbM_0.

Merk: Etter at du har gjortendringer i innstillingene, må du vente i ca. 7-10 minutter før tilgangspunktet mottar den fullstendige konfigurasjonen fra PRD_N_Q_PlxryXRbM_0 Control Centre (NCC).

Når du har aktivert Smart Mesh og bekreftet at begge AP-ene er tilkoblet og online, kobler du Repeater AP fra strøm- og nettverkskablene. Flytt den deretter til ønsket plassering, og koble den kun til strøm.

Viktig: Hvis Repeater AP-enheten er plassert for langt fra Root AP-enheten, kan det hende at den ikke kan koble seg til.
For å unngå dette anbefaler vi at du først plasserer Repeater AP-et innenfor synlig rekkevidde av Root AP-et for å bekrefte at det kan opprette en trådløs forbindelse. Når nettverkstilkoblingen fungerer, kan du prøve å flytte den til den endelige plasseringen.

Vent på at mesh-tilkoblingen etableres
Mesh-tilkoblingen opprettes automatisk.
Vent i opptil 15 minutter før repeater-AP-et kommer tilbake på nett via mesh-tilkoblingen.

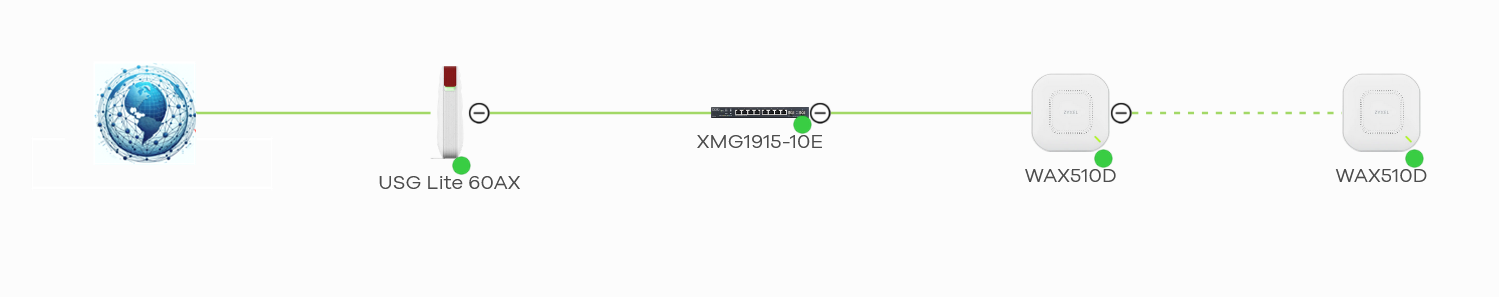

Verifisering - vellykket tilkobling

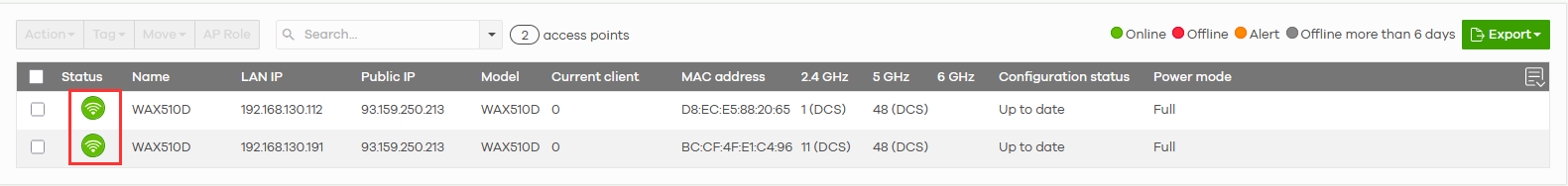

Enhetene skal vises online og med forskjellige symboler:

Det hulgrønne symbolet indikerer at det respektive AP-et fungerer som et repeater-AP, mens det fargefylte ikonet indikerer at AP-et kjører som et rot-AP.

Forbedringer av Smart-Mesh

Deaktiver Mesh-nedlink

Siden fastvare 6.30 kan vi nå deaktivere Smart-Mesh Downlink på Repeater AP-er for å unngå at andre Mesh AP-er stjeler båndbredde.

Aktivering av Downlink på AP-2 betyr at AP-4 ikke kan mesh'e med AP-2.

Gå til for å deaktivere Downlink:

Site-wide > Devices > Access Point > "Specific AP"

Rediger deretter Smart-Mesh og deaktiver Downlink.

Vær oppmerksom på at AP-enheten fortsatt vil fungere som en Mesh AP.

Angi opplink AP

Vi kan nå spesifisere hvilket AP som skal brukes som hoved-Uplink.

Gå til for å gjøre dette:

Site-wide > Devices > Access Point > "Specific AP"

Rediger deretter Smart-Mesh og velg hovedrot-AP for dette repeater-AP-et.

Failover i Smart-Mesh

Denne funksjonen avhenger av at du har valgt et bestemt rot-AP for dette repeater-AP-et (se punkt 8 ovenfor).

Når repeater-AP-et ikke klarer å koble seg til det angitte rot-AP-et, vil det koble seg til andre tilgjengelige AP-er for å holde Internett-tilkoblingen oppe.
Feilstatusen vises på AP-listen:

Site-wide > Devices > Access Point > "Specific AP"

Administratoren kan utløse en ny tilkobling manuelt fra AP-statuslisten.
