Zyxel USG FLEX H Series [HA] - Konfiguracja wysokiej dostępności urządzenia (HA PRO)

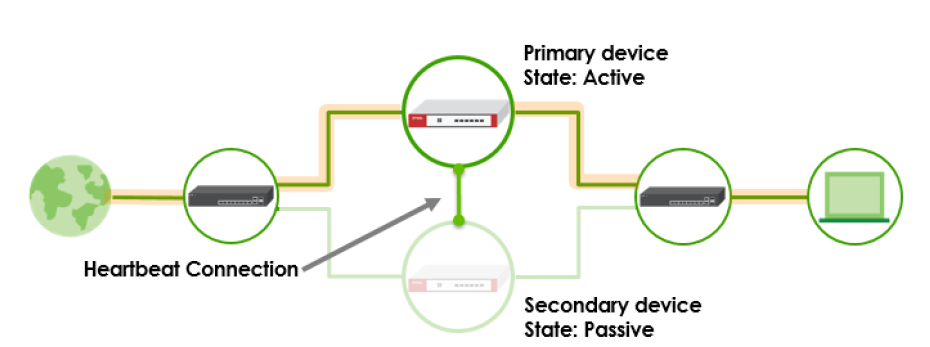

Rozwiązanie Device HA (High Availability) (HA PRO) gwarantuje ciągłą łączność sieciową poprzez wykorzystanie pary zapór sieciowych w konfiguracji aktywno-pasywnej. W tej konfiguracji aktywny firewall obsługuje ruch w normalnych warunkach, podczas gdy pasywny firewall pozostaje w trybie gotowości. W przypadku awarii urządzenia aktywnego, urządzenie pasywne automatycznie przejmuje rolę aktywnej zapory w ciągu kilku sekund, zapewniając minimalne zakłócenia i utrzymując płynne działanie sieci.

Wprowadzenie wysokiej dostępności urządzenia

• Konfiguracja uruchomieniowa i bieżąca
• Sygnatury
• Wgląd w urządzenie
• Zewnętrzna lista bloków
• Wpisy dzierżawy DHCP
• Uwierzytelnianie dwuskładnikowe
• Certyfikaty
• Licencje, w tym NCC, jeśli dotyczy
• Czas urządzenia Zyxel

Wymagania

• Urządzenie HA wymaga tego samego modelu firewalla i musi mieć zainstalowaną tę samą wersję oprogramowania sprzętowego.
• Oba urządzenia muszą być zarejestrowane w tej samej organizacji.

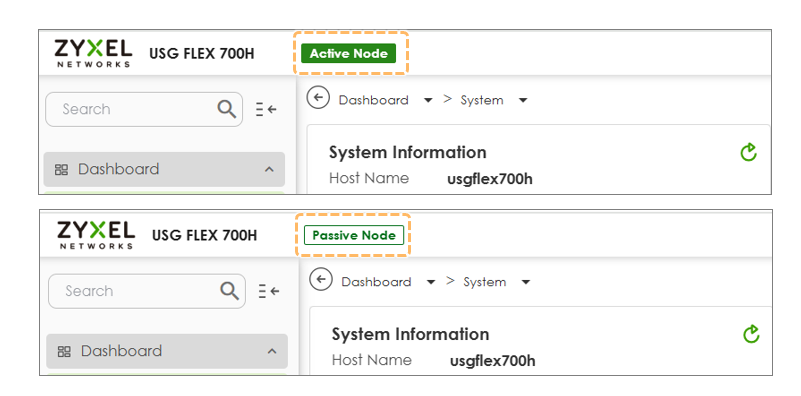

Role urządzenia głównego i dodatkowego

• Role urządzenia głównego i dodatkowego są definiowane przed wdrożeniem i pozostają niezmienione podczas działania urządzenia.
• Stany trybu aktywnego i pasywnego mogą dynamicznie zmieniać się podczas przełączania awaryjnego.

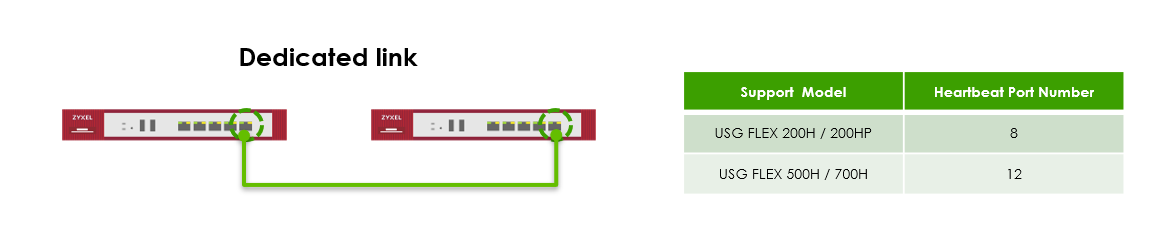

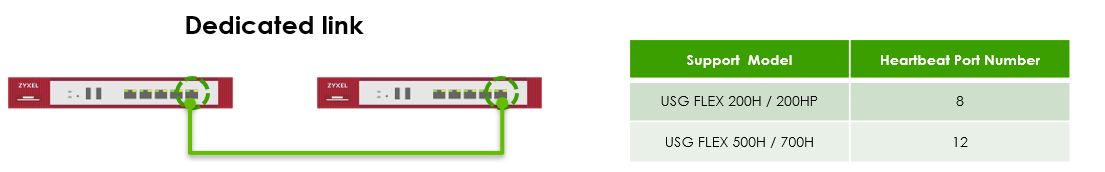

Port Heartbeat

• Dedykowany port heartbeat z bezpośrednim połączeniem między urządzeniami w celu wzajemnego monitorowania ich stanu
• Port heartbeat dla każdego modelu jest wstępnie zdefiniowany.

Wymagania wstępne HA dla urządzeń

• Upewnij się, że zarówno urządzenie podstawowe, jak i dodatkowe spełniają następujące warunki:

1. Ten sam model - oba muszą być USG FLEX 200H; różne modele (np. 200H vs. 200HP) nie są obsługiwane.
2. To samo oprogramowanie sprzętowe - musi działać w tej samej wersji (uOS 1.31 lub nowszej).
3. Ta sama organizacja Nebula - oba urządzenia muszą być zarejestrowane w tej samej organizacji.

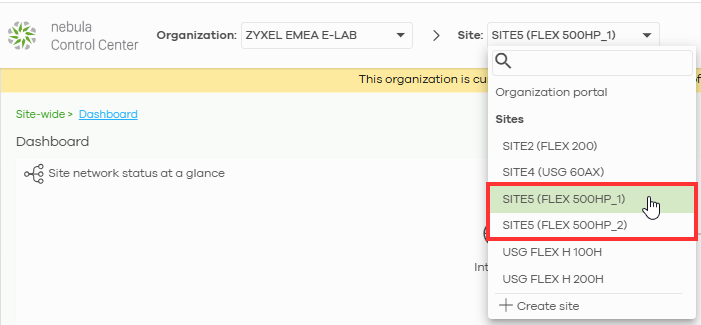

   • Przypisz urządzenie główne do lokalizacji 1
   • Przypisz urządzenie dodatkowe do lokalizacji 2

Uwaga: Zdecydowanie zaleca się, aby kroki rejestracji urządzenia w Nebula zostały zakończone przed sparowaniem HA.

• Włącz SSH - SSH musi być włączone na obu urządzeniach (System > SSH) przy użyciu portu 22 dla synchronizacji Device HA.
• Podsieć IP zarządzania - obsługiwana jest tylko wartość 255.255.255.0.

Konfiguracja funkcji Device HA

Aby skonfigurować funkcję Device HA, zaloguj się do interfejsu internetowego zapory Zyxel i przejdź do:

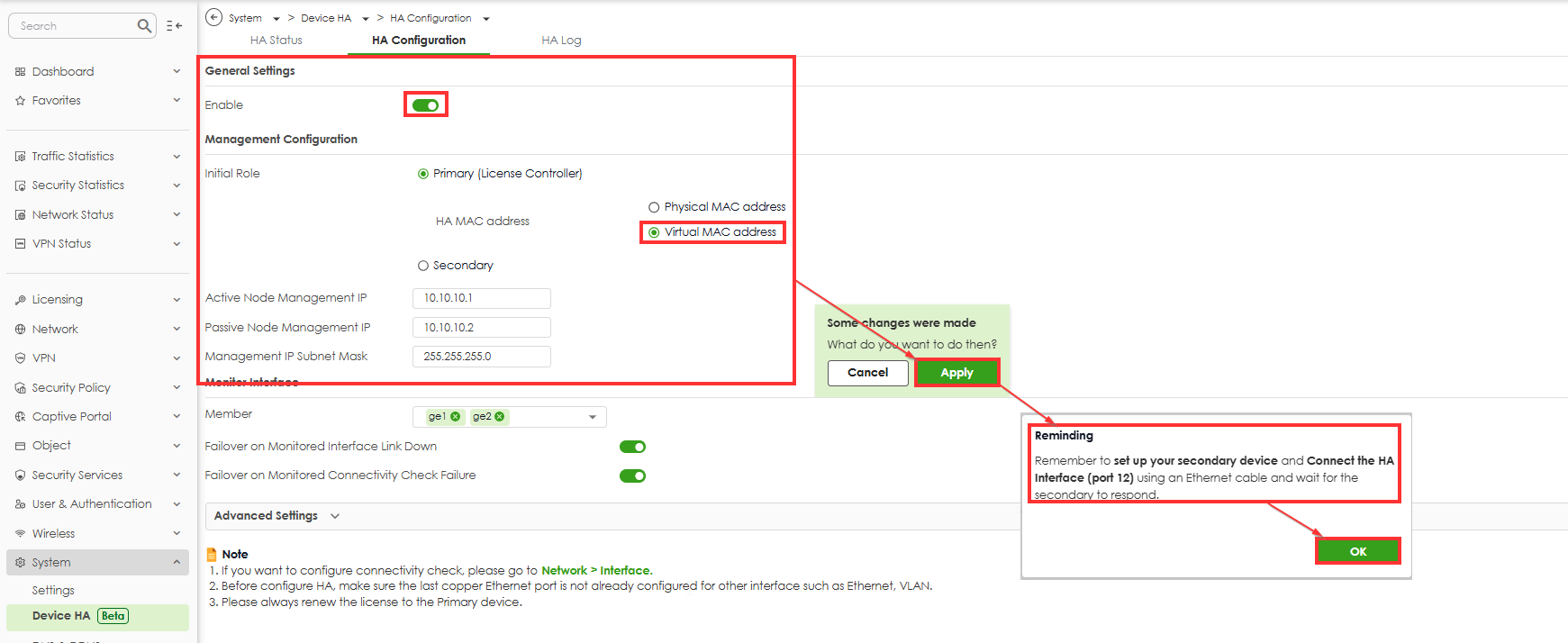

Set up Device HA on the active Zyxel Device in System > Device HA > HA Configuration.

Odpowiedzialnie wybierz typ adresu Mac, ponieważ tego ustawienia nie można zmienić po aktywacji HA. Aby wprowadzić dalsze zmiany, należy dezaktywować HA, wprowadzić zmiany, a następnie ponownie skonfigurować HA.

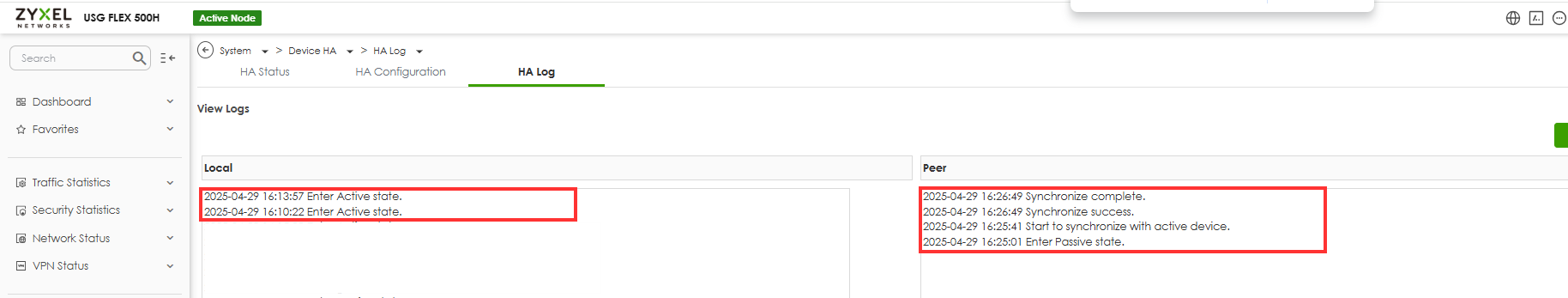

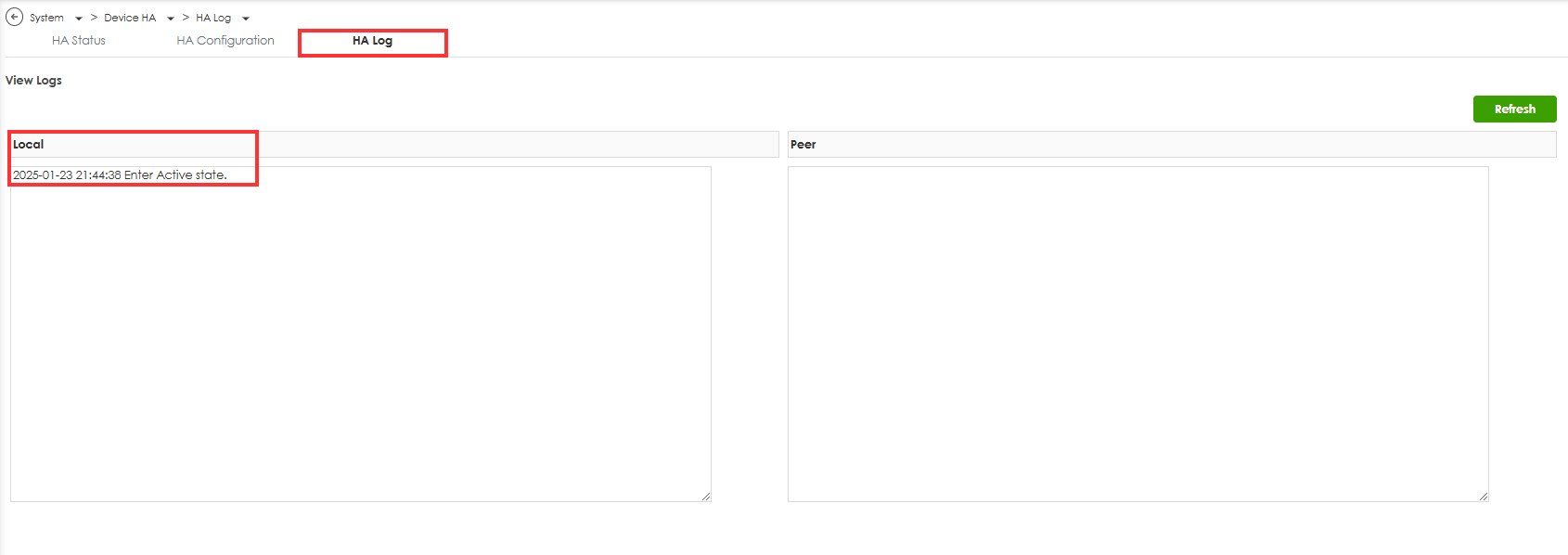

Sprawdź dziennik HA aktywnego urządzenia Zyxel w System > Device HA > HA Log.

Skonfiguruj HA urządzenia na pasywnym urządzeniu Zyxel w System > Device HA > HA Configuration.

Enable - HA Configuration (Na tym etapie nie są wymagane żadne dalsze działania). Po aktywacji HA na urządzeniu pasywnym należy odłączyć od niego wszystkie połączenia sieciowe, a następnie podłączyć kabel heartbeat z urządzenia aktywnego do urządzenia pasywnego).

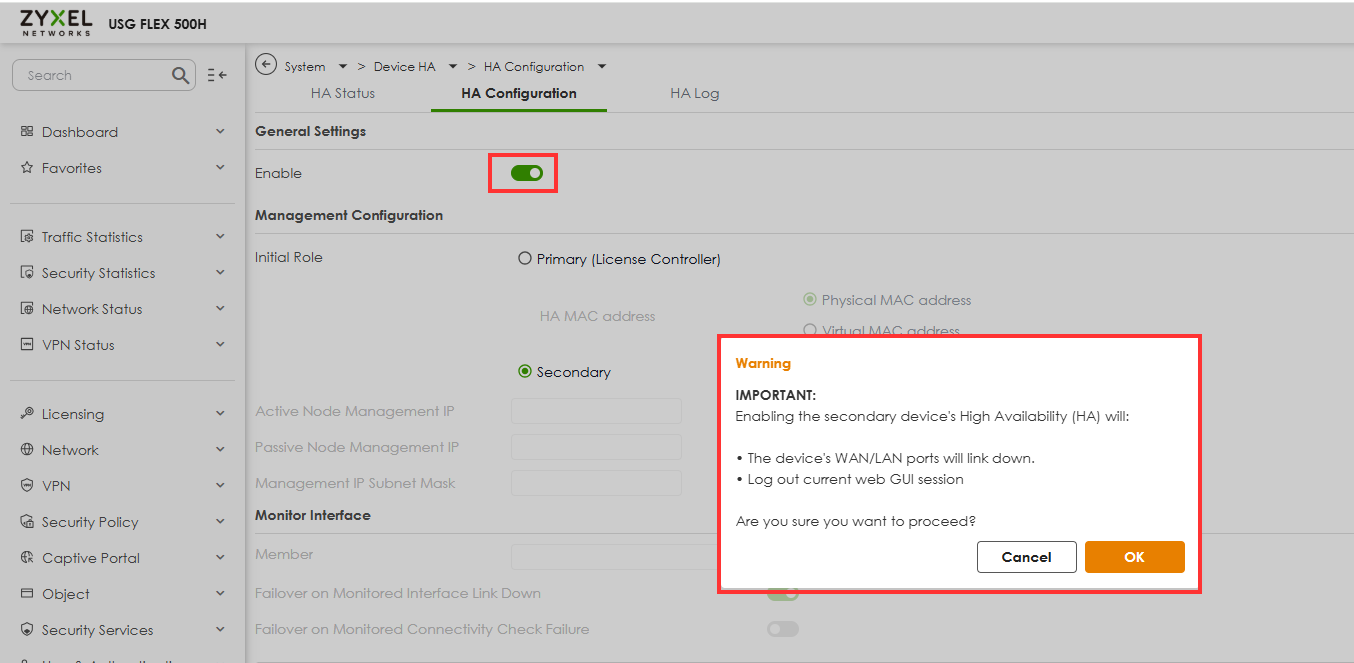

Ostrzeżenie WAŻNE: Włączenie wysokiej dostępności (HA) na urządzeniu dodatkowym spowoduje:
- Porty WAN/LAN urządzenia będą łączyć się w dół.
- Wyloguj się z bieżącej sesji GUI

Podłącz kabel Heartbeat Ethernet między aktywnym i pasywnym urządzeniem Zyxel.

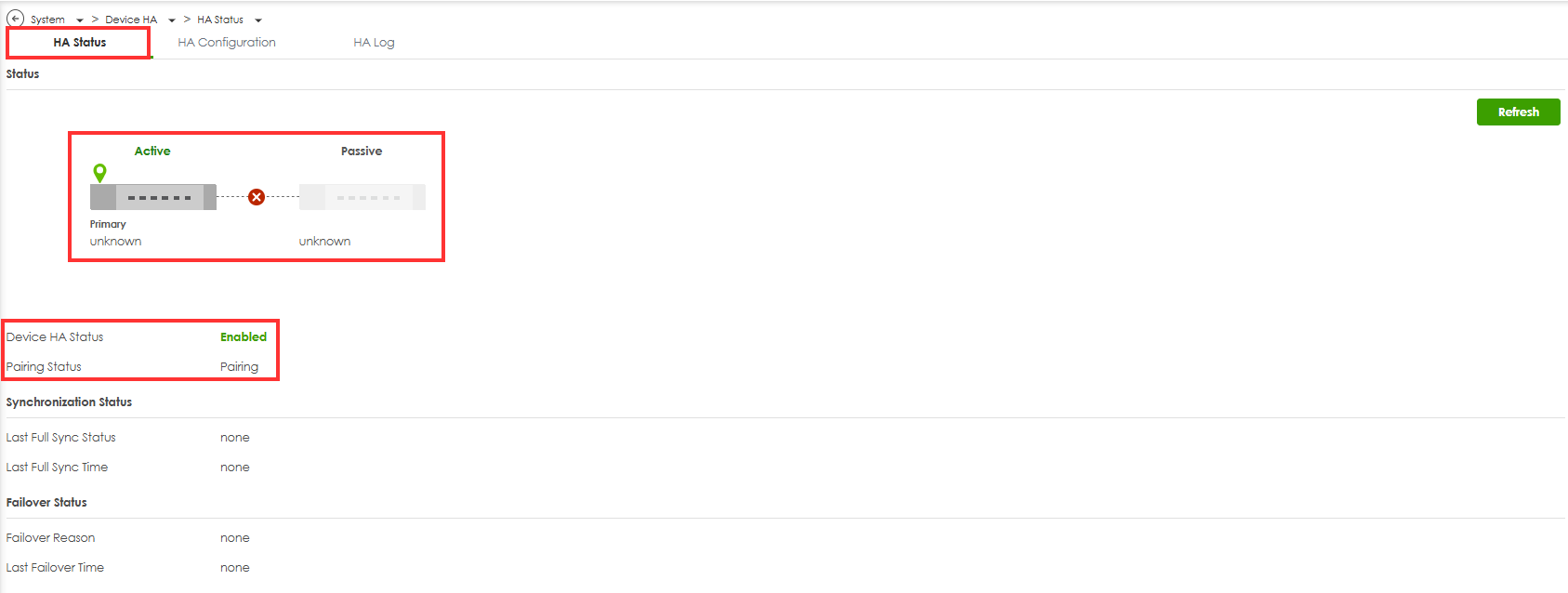

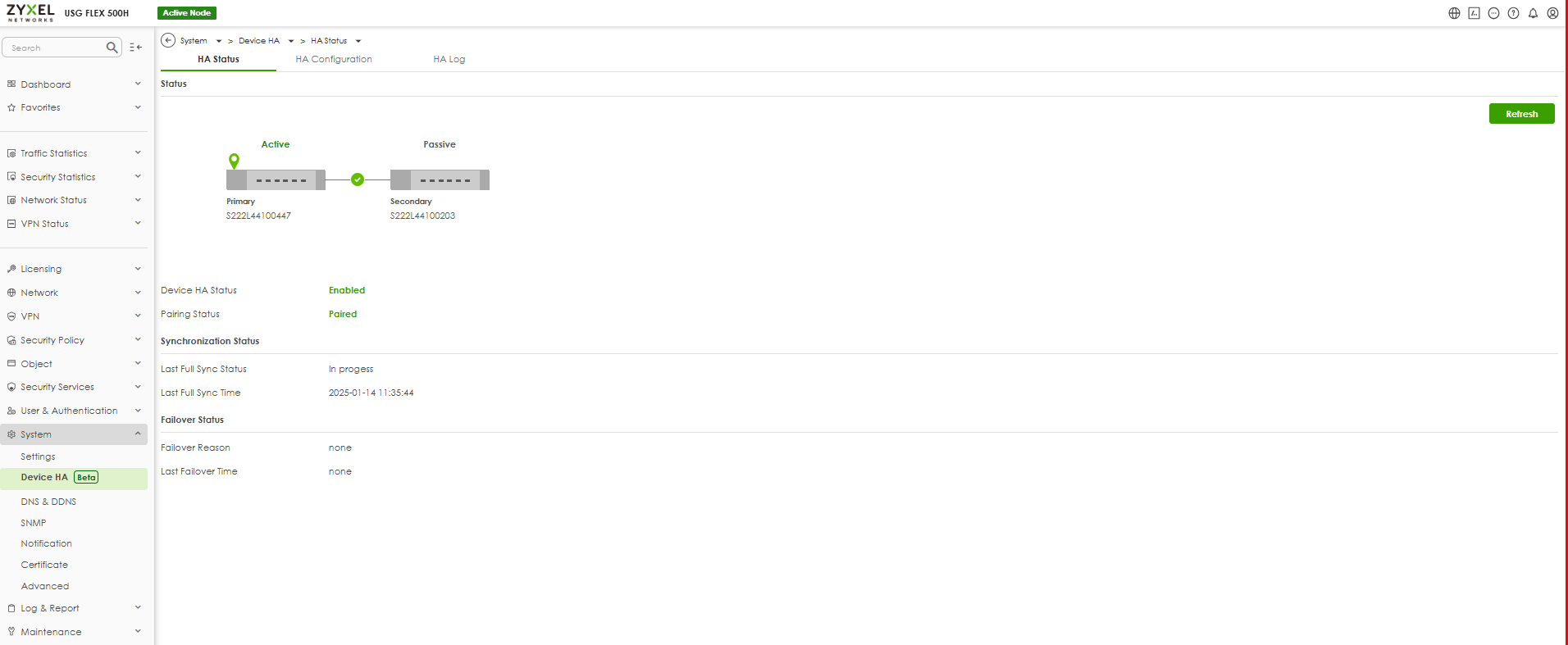

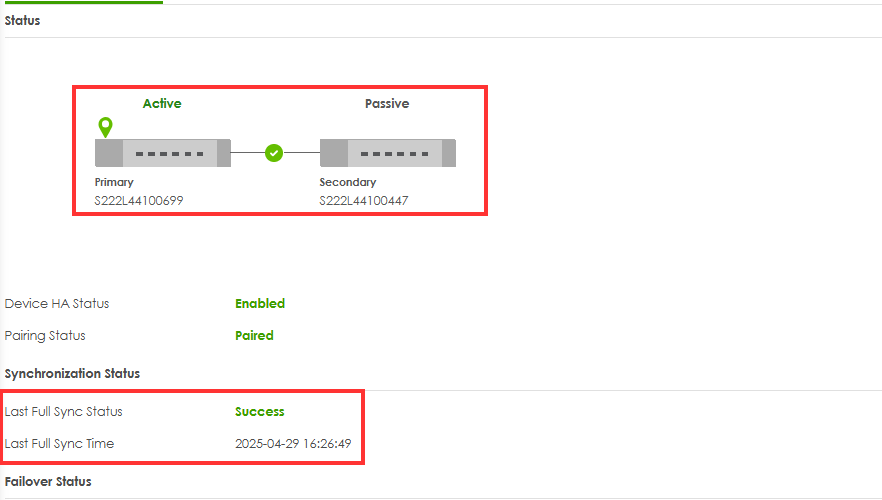

Sprawdź stan HA aktywnych i pasywnych urządzeń Zyxel w System > Device HA > HA Status.

Sprawdź dzienniki na aktywnym urządzeniu Zyxel w System > Device HA > HA Log.

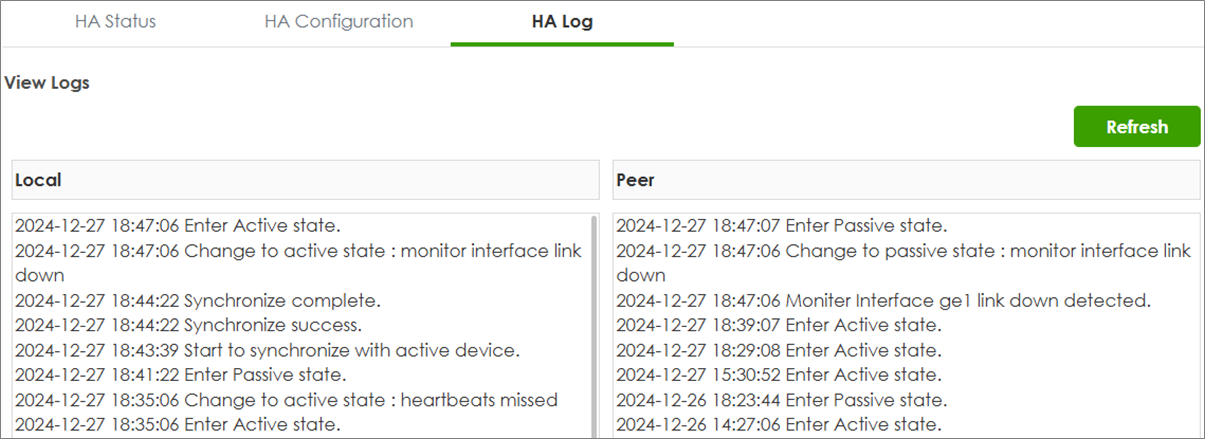

Failover Success - Log

Obsługa błędów

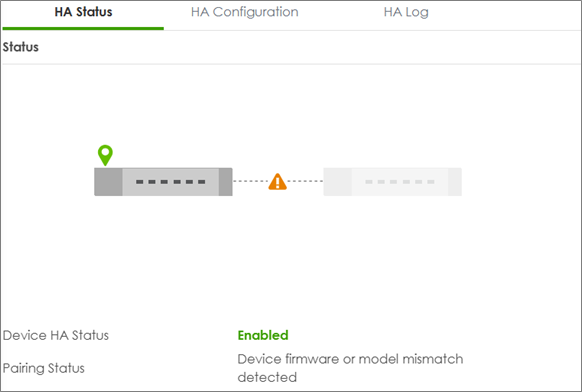

Zapora wykryje, czy oprogramowanie sprzętowe lub model urządzenia są inne

Status niepowodzenia parowania: Nie można poprawnie uzyskać MAC/SN z certyfikatu Rejestracja urządzenia nie powiodła się Wykryto niezgodność oprogramowania sprzętowego lub modelu urządzenia Urządzenia należą do różnych organizacji Niedopasowanie własności urządzenia Urządzenie nie jest przypisane do lokalizacji

Przykład 1: Jak sprawdzić status HA urządzenia

usgflex500h> show state vrf main device-ha status
status
    enabled true
    pairing-state paired
    pairing-msg Paired
    ha-health-state connected
    local-state passive
    local-role primary
    active
        role secondary
        sn S212L4029XXXX
        icon-color on
        ..
    passive
        role primary
        sn S212L4029XXXX
        icon-color on
        ..
    ..

usgflex500h> show state vrf main device-ha summary
summary
    last-failover-epoch 1735296426
    last-failover-reason "Monitor interface link down"
    last-sync-epoch 1735296121
    last-sync-status Success
    ..

Przykład 2: Wymuś pełną synchronizację

[Aktywny]

usgflex500h> cmd device-ha force-sync full
OKusgflex500h>

[Pasywny]

usgflex500h> cmd device-ha force-sync full
This command can only be used on active device.

Przykład 3: Jak sprawdzić stan synchronizacji?

[Pasywny]

usgflex700h> show state vrf main device-ha _debug sync-info
sync-info
    op-state passive
    msg "[Full sync(1024)] Received file sync event."
    date 2024/12/30-11:13:37
    ..
sync-info
    op-state passive
    msg "[Full sync(1024)] Full sync start..."
    date 2024/12/30-11:13:37
    ..
sync-info
    op-state passive
    msg "[Neoagent Certificate(8)] Neoagent Certificate sync start..."
    date 2024/12/30-11:13:37
    ..
sync-info
    op-state passive
cert_neoagent.tar.bz2 download success!"
    date 2024/12/30-11:13:37
    ..

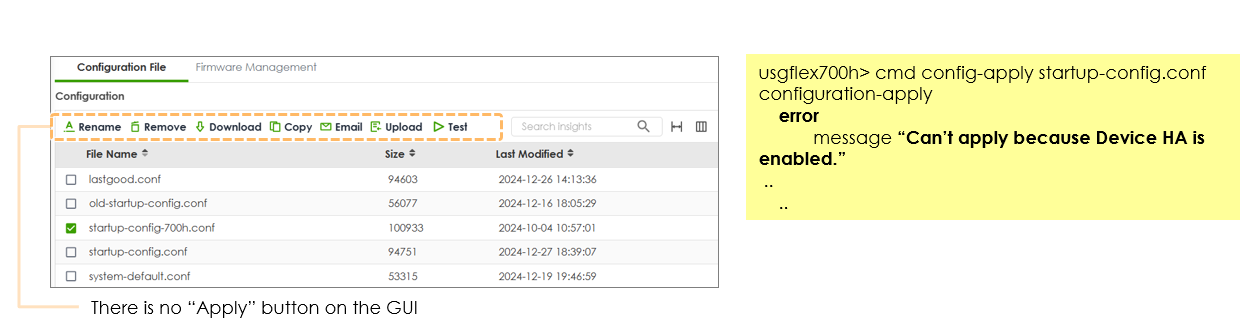

Uwaga:
uOS 1.31 uniemożliwia użytkownikom stosowanie konfiguracji w GUI, CLI i narzędziu NCC na żywo, gdy urządzenie HA jest sparowane
Powodem jest unikanie stosowania konfiguracji, gdy HA nie jest aktywowane.
