Konfiguracja podwójnego przełączania awaryjnego WAN i równoważenia obciążenia w USG FLEX H z FWA515

Celem tego artykułu jest przedstawienie wskazówek technicznych dotyczących wdrożenia podwójnego dostępu do Internetu WAN z automatycznym przełączaniem i opcjonalnym rozłożeniem ruchu. Niniejszy dokument przedstawia praktyczną konfigurację dwóch interfejsów WAN w urządzeniu Zyxel USG FLEX 200H w środowisku Nebula. Głównym połączeniem jest przewodowe łącze ISP, natomiast drugi interfejs WAN wykorzystuje router Zyxel FWA5015 5G. Na podstawie oficjalnej dokumentacji przedstawiono poniżej proces konfiguracji krok po kroku.

• Przełączanie awaryjne — wykorzystanie drugiego interfejsu WAN (FWA515) jako kanału zapasowego.
• Równoważenie obciążenia — jednoczesna praca dwóch sieci WAN za pośrednictwem łącza WAN.

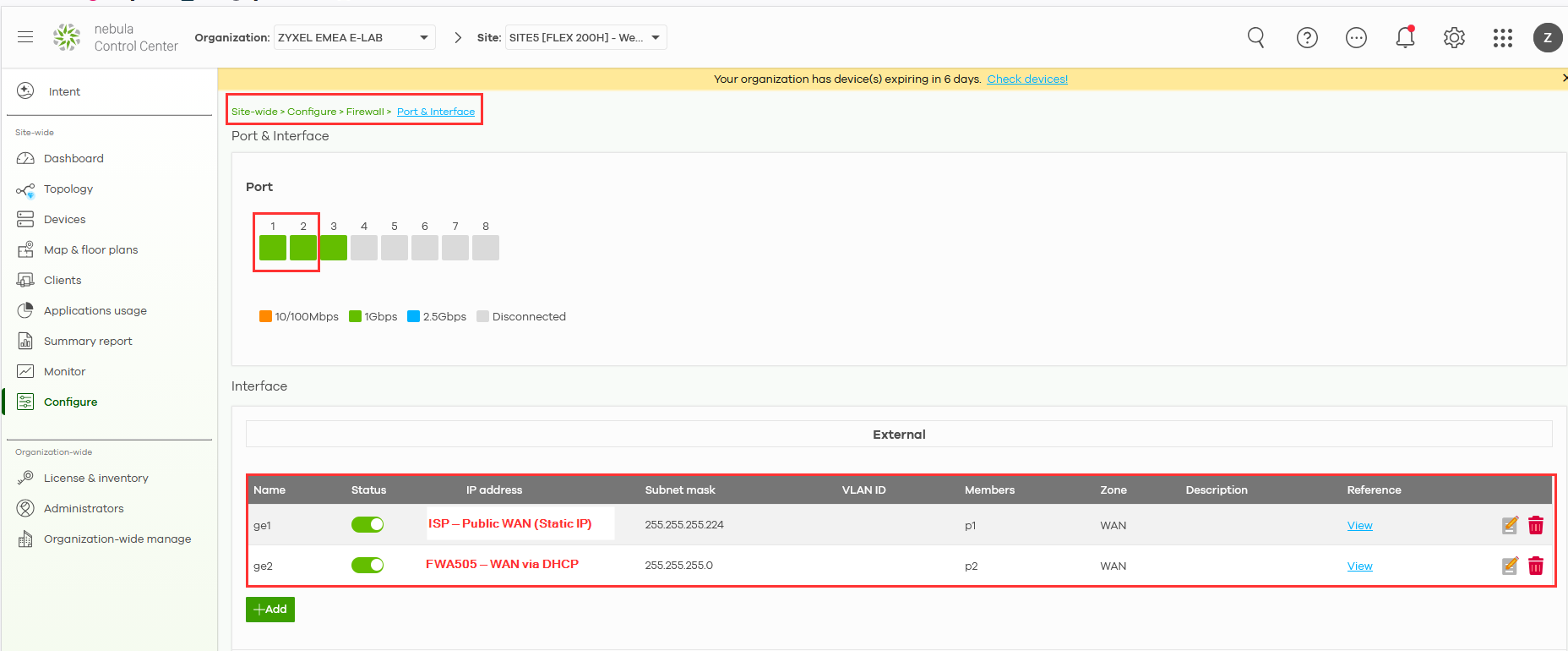

W Nebula przejdź do Site-wide > Configure > Firewall > Interface, ustaw WAN1 zgodnie z parametrami ISP i skonfiguruj WAN2 jako klienta DHCP, gdy FWA505 działa w trybie routera.

Skonfiguruj podstawową i zapasową sieć WAN

Uwaga: Konfiguracja równoważenia obciążenia i łącza jest obecnie możliwa tylko z lokalnego interfejsu internetowego, więc aby ją skonfigurować, należy zalogować się do urządzenia za pomocą lokalnego GUI.

Uwaga dotycząca wyboru algorytmu równoważenia obciążenia

Praktyczne scenariusze dla zapasowego WAN

Ten scenariusz opisuje, jak skonfigurować rezerwowe połączenie WAN, w którym główne łącze WAN jest używane w normalnych warunkach, a drugie łącze WAN jest aktywowane automatycznie tylko w przypadku awarii głównego łącza. Jest to powszechna i zalecana konfiguracja dla biur, które wymagają stabilnego i nieprzerwanego dostępu do Internetu.

Sprawdź interfejsy WAN

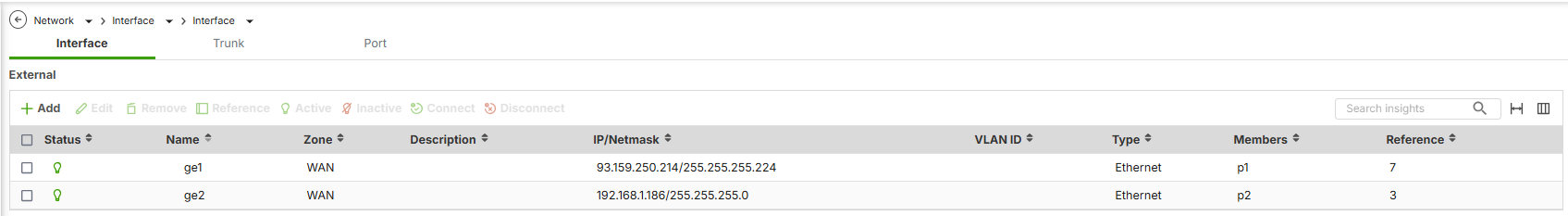

Przed skonfigurowaniem łącza WAN upewnij się, że oba interfejsy WAN są poprawnie utworzone i aktywne.

Ścieżka menu:
Sieć → Interfejs → Interfejs

Sprawdź, czy:

• Oba interfejsy (na przykład ge1 i ge2) są przypisane do strefy WAN

• Każdy interfejs ma prawidłową konfigurację IP:

  • Statyczny adres IP lub

  • DHCP, w zależności od dostawcy usług internetowych

• Porty fizyczne są podłączone, a stan łącza jest aktywny

Przykład:

• ge1 (WAN) — główne połączenie internetowe

• ge2 (WAN) — zapasowe połączenie internetowe

Utwórz zdefiniowany przez użytkownika trunk WAN

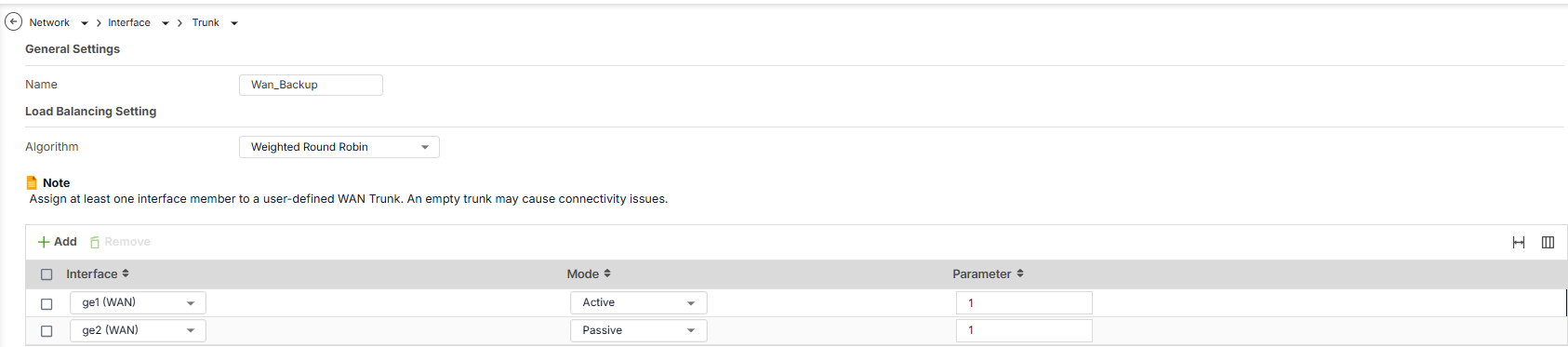

(Zdjęcie 2: Tworzenie łącza i ustawienia członków)

Przejdź do:
Sieć → Interfejs → Łącze

Kliknij Dodaj i skonfiguruj:

• Nazwa: Wan_Backup

• Algorytm: Weighted Round Robin (WRR)

Dodaj interfejsy WAN do trunkingu:

• ge1 (WAN) → Tryb: Aktywny

• ge2 (WAN) → Tryb: Pasywny

Gwarantuje to, że zapasowa sieć WAN będzie używana tylko w przypadku awarii głównej sieci WAN.

Praktyczne scenariusze równoważenia obciążenia sieci WAN

Scenariusz przepełnienia

• Główna sieć WAN (WAN1): Nieograniczona przepustowość, preferowana dla zwykłego ruchu.
• Dodatkowa sieć WAN (WAN2): połączenie mierzone, używane tylko wtedy, gdy przepustowość sieci głównej przekroczy 800 Mb/s.
• Wynik: zwykły ruch wykorzystuje sieć WAN1, a tylko nadwyżka ruchu jest przenoszona do sieci WAN2, co pozwala zaoszczędzić koszty związane z mierzonym wykorzystaniem.

Scenariusz „najmniejsze obciążenie pierwsze

• Wiele połączeń WAN: różne przepustowości.
• Wynik: Ruch jest dynamicznie kierowany do interfejsu o najmniejszym obciążeniu, co pozwala zoptymalizować wykorzystanie dostępnej przepustowości i poprawić ogólną wydajność sieci.

Konfigurowanie równoważenia obciążenia WAN

• Przejdź do interfejsu sieciowego:
  • Przejdź do sekcji Sieć w interfejsie konfiguracyjnym zapory sieciowej.
  • Wybierz opcję Interfejs, a następnie Trunk.

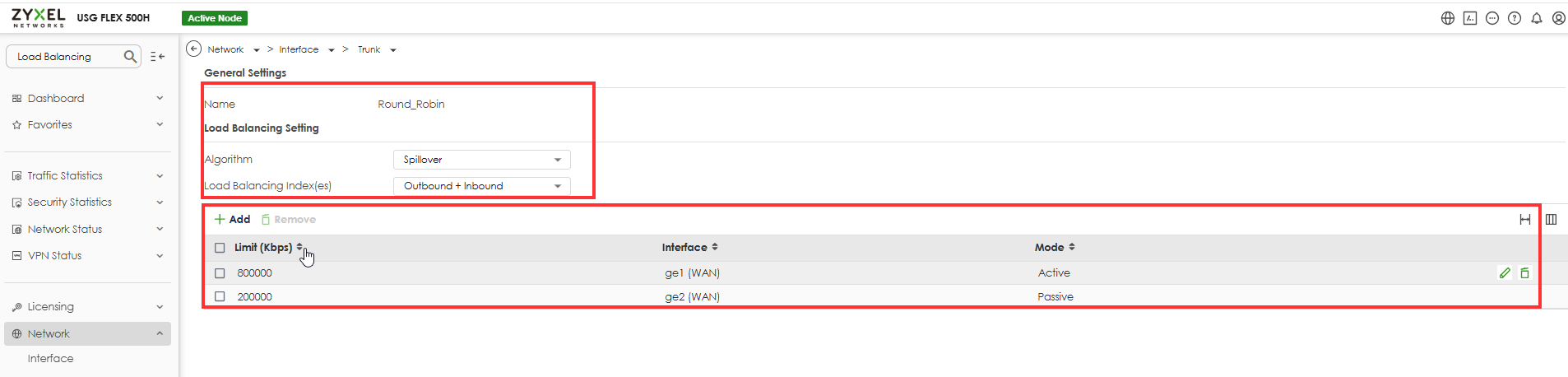

• Utwórz trunka zdefiniowanego przez użytkownika:
  • Kliknij przycisk Dodaj, aby utworzyć nowy trunk.
  • Wybierz algorytm równoważenia obciążenia.
• Ustaw indeks równoważenia obciążenia:
  • Wybierz odpowiedni wskaźnik równoważenia obciążenia (przychodzące, wychodzące lub suma).
• Dodaj interfejsy:
  • Dodaj interfejsy WAN, które chcesz uwzględnić w trunkingu.
  • Określ limity przepustowości dla każdego interfejsu.

Ustaw domyślne trasowanie trunkingu:

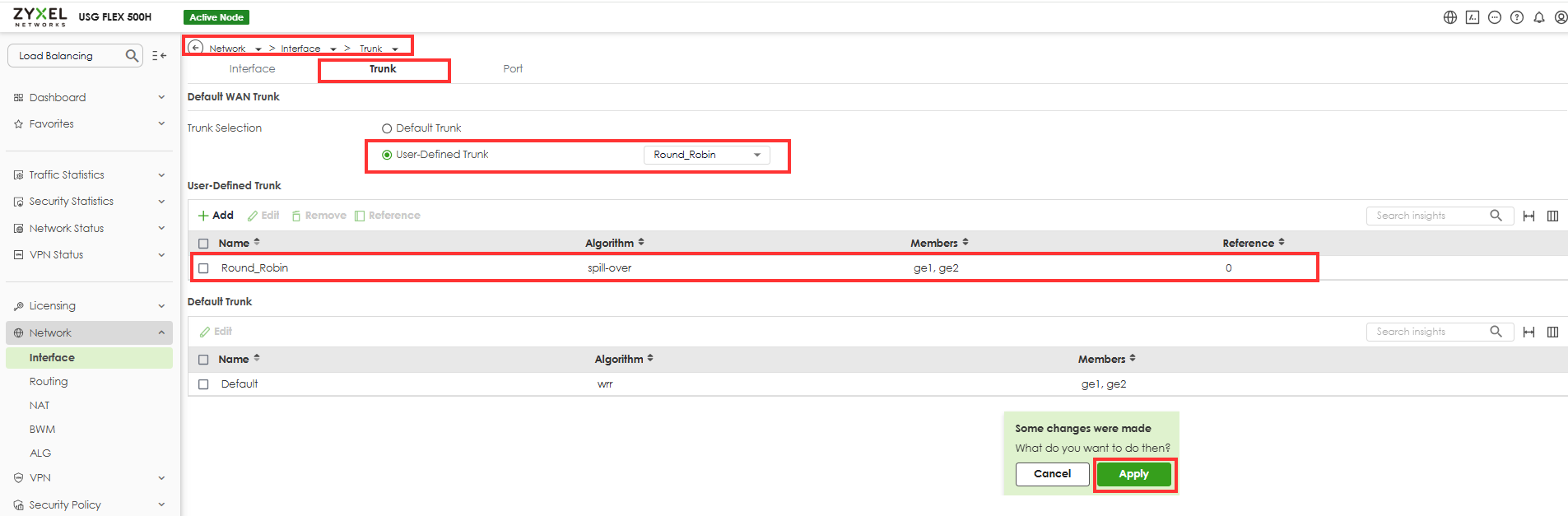

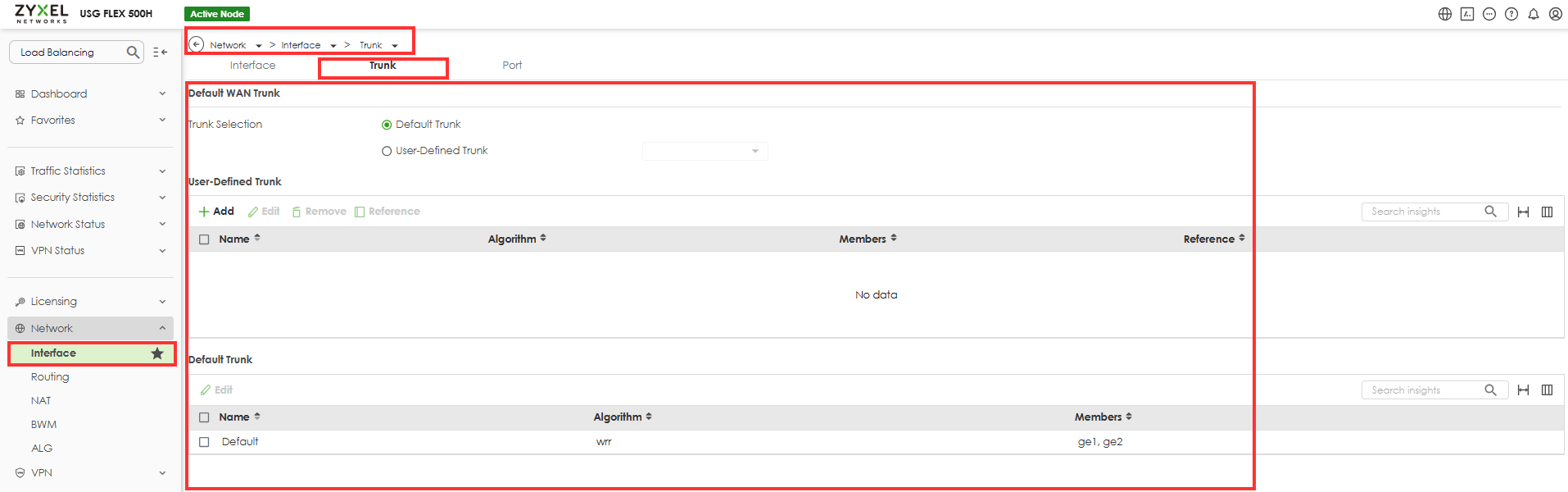

• Po utworzeniu trunku zdefiniowanego przez użytkownika przejdź do sekcji Sieć i wybierz Interfejs.
• Kliknij opcję Domyślny trunk i wybierz profil trunku zdefiniowanego przez użytkownika, aby ustawić go jako domyślną politykę równoważenia obciążenia WAN.
