Legacy USG - Konfiguracja 2 połączeń WAN z tą samą siecią VLAN

Problem:

"Nie mogę skonfigurować dwóch interfejsów PPP z tą samą siecią VLAN jako interfejsem podstawowym!"

Rozwiązanie:

Jeśli napotykasz problem polegający na tym, że masz więcej niż jedno połączenie PPPoE z tagiem VLAN i oba z nich używają tego samego identyfikatora VLAN (w tym przykładzie: German Telekom - VLAN 7), musisz użyć przełącznika, aby usunąć tag z jednego z połączeń.

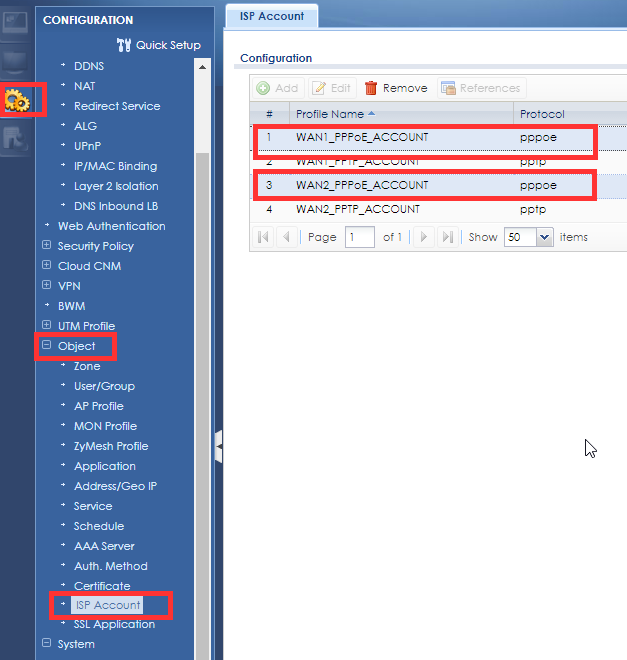

Aby wykonać kilka wstępnych konfiguracji, skonfigurujemy konta ISP. Dlatego przejdź do Configuration > Object > ISP Account i dodaj lub użyj jednego z istniejących kont PPPoE, aby wprowadzić dane uwierzytelniające dostawcy usług internetowych. Powtórz tę czynność dla drugiego połączenia.

Konfiguracja VLAN

W przypadku drugiego połączenia potrzebny jest przełącznik do odtagowania sieci VLAN. W tym artykule opisano, jak zarządzać sieciami VLAN na przełączniku Zyxel.

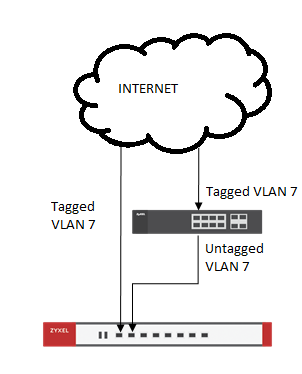

Konfiguracja wygląda następująco:
Połączenie z Internetu/modemu do przełącznika jest oznaczone VLAN7. Połączenie z przełącznika do USG musi być nieoznakowane VLAN7.

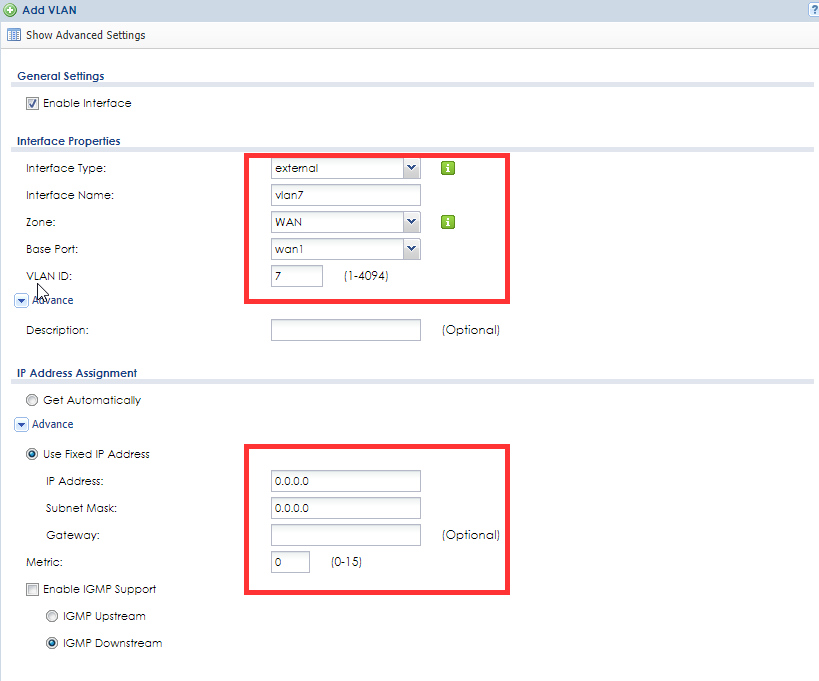

W USG przejdź do Konfiguracja> Interfejsy> VLAN i kliknij "Dodaj", aby utworzyć nową sieć VLAN w następujący sposób:

Dla "Portu bazowego" wybierz port USG (do którego podłączone jest połączenie ISP) od USG310 wzwyż.

Konfigurowanie połączeń internetowych

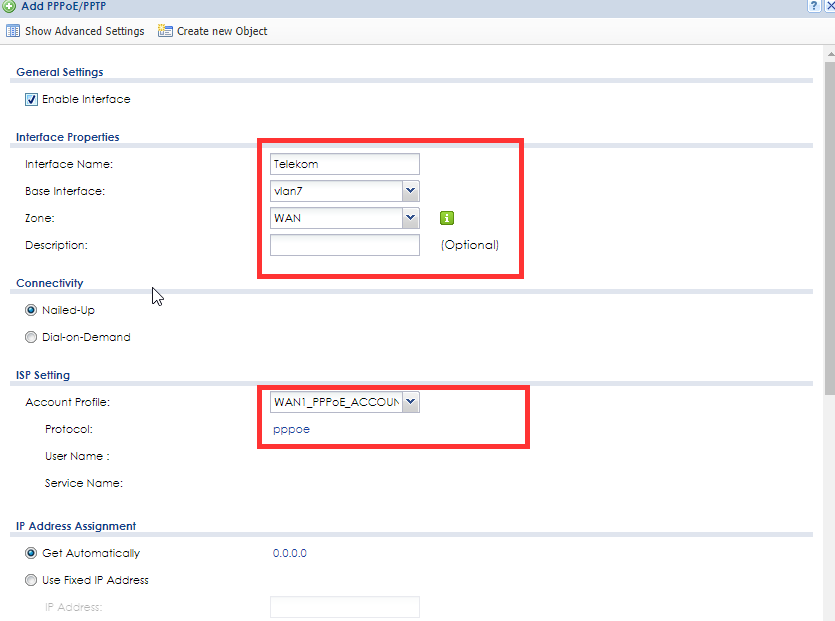

Przejdź do Konfiguracja > Sieć > Interfejs > PPP i kliknij dodaj.

Powinien być skonfigurowany w ten sposób:

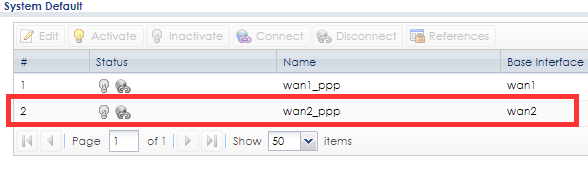

W przypadku drugiego połączenia można użyć domyślnego połączenia systemowego. Upewnij się jednak, że używasz połączenia, które nie korzysta z tego samego portu bazowego co VLAN. W tym przykładzie użyliśmy portu bazowego WAN1 dla VLAN7. Oznacza to, że musisz teraz użyć WAN2:

Skonfigurowałeś teraz dwa połączenia internetowe oparte na VLAN.

KB-00255
