VPN - rozwiązywanie problemów z L2TP VPN przez IPSec

W tym artykule pokazano, jak rozwiązywać problemy z tunelem L2TP VPN przez IPSec przy użyciu USG FLEX / ATP / VPN Series, jeśli występują problemy. Pokazuje, co zrobić, jeśli masz nieprawidłową nazwę użytkownika lub hasło, niedopasowanie fazy 1, niedopasowanie fazy 2, nakładanie się podsieci, możesz dotrzeć do bramy / zapory ogniowej, ale nie do klientów LAN, gdy połączenie VPN jest zablokowane i jeśli system Windows nie może połączyć się z L2TP.

Spis treści

1) Rozwiązywanie problemów z bramą

1.1 Nieprawidłowa nazwa użytkownika lub hasło

1.2 Niezgodność fazy 1

1.3 Nakładanie się podsieci

1.4 Można dotrzeć do bramy, ale nie do klientów LAN

1.5 Zezwalanie na protokoły VPN w regułach firewalla

1.6 VPN zawarty w strefie IPsec_VPN

1.7 Wybór właściwego połączenia WAN

1.7 Inne problemy z konfiguracją

2) Rozwiązywanie problemów z systemem Windows

2.1 Konfiguracja komputera za pomocą MS-CHAPv2

2.2 Zamknij klienta SecuExtender IPSec VPN

2.3 Upewnij się, że usługa IKEEXT jest uruchomiona.

1) Rozwiązywanie problemów zbramą

Poniżej znajdują się informacje na temat rozwiązywania typowych problemów, które zidentyfikowaliśmy podczas konfigurowania L2TP przez IPSec VPN.

1.1 Nieprawidłowa nazwa użytkownika lub hasło

Jeśli widzisz komunikaty dziennika [alert], takie jak poniżej, sprawdź ustawienia Firewall L2TP Allowed User lub User/Group. Ustawienia urządzenia klienckiego muszą używać tej samej nazwy użytkownika i hasła, co skonfigurowane w zaporze, aby ustanowić L2TP VPN

1.2 Niezgodność fazy 1

Jeśli pojawi się komunikat dziennika [info] lub [error], taki jak poniżej, sprawdź ustawienia fazy 1 zapory. Ustawienia urządzenia klienckiego muszą używać tego samego klucza wstępnego, który został skonfigurowany w Firewall w celu ustanowienia IKE SA.

1.2 Niezgodność fazy 2

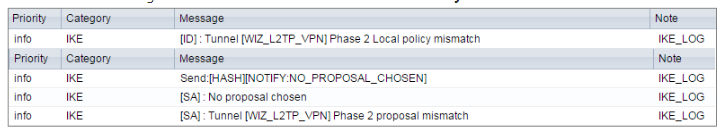

Jeśli widzisz, że proces Fazy 1 IKE SA został zakończony, ale nadal otrzymujesz komunikat dziennika [info], jak poniżej, sprawdź ustawienia Fazy 2 zapory. Jednostka firewall musi ustawić prawidłową politykę lokalną, aby ustanowić IKE SA.

1.3 Nakładanie się podsieci

Podczas konfigurowania sieci VPN należy upewnić się, że pula adresów L2TP nie koliduje z żadnymi istniejącymi strefami LAN1, LAN2, DMZ lub WLAN, nawet jeśli nie są one używane.

1.4 Można dotrzeć do bramy, ale nie do klientów LAN

Jeśli nie można uzyskać dostępu do urządzeń w sieci lokalnej, należy sprawdzić, czy urządzenia w sieci lokalnej ustawiły adres IP USG jako bramę domyślną w celu wykorzystania tunelu L2TP.

1.5 Zezwalaj na protokoły VPN w regułach zapory sieciowej

Upewnij się, że zasady bezpieczeństwa jednostek Firewall zezwalają na ruch IPSec VPN. Upewnij się, że zezwoliłeś na następujące porty dla ruchu IPsec (w tym z WAN do Zywall): IKE używa portu UDP 500, NAT-T używa portu UDP 4500, ESP używa protokołu IP 50, a AH używa protokołu IP 51.

1.6 Sieć VPN zawarta w strefie IPsec_VPN

Sprawdź, czy strefa jest prawidłowo ustawiona w regule połączenia VPN. Powinna ona być ustawiona na IPSec_VPN Zone, aby zasady bezpieczeństwa były stosowane prawidłowo.

1.7 Wybór prawidłowego połączenia WAN

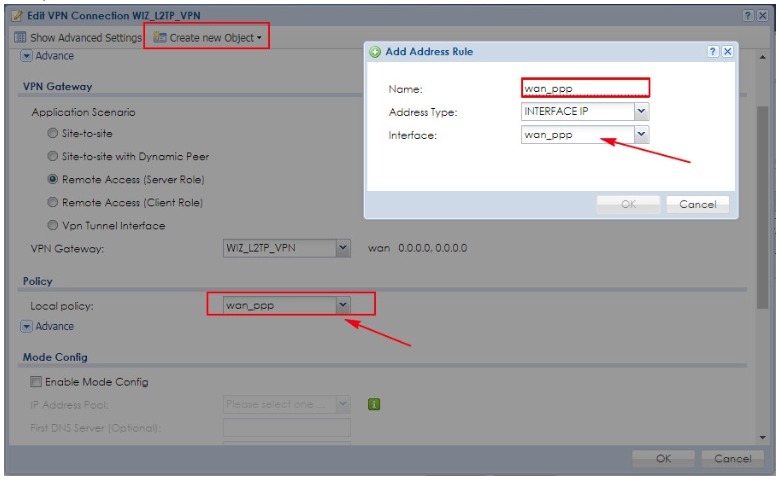

- Jeśli korzystasz z połączenia PPPoE, upewnij się, że skonfigurowałeś to samo: "Configuration > VPN > IPSec VPN > VPN Gateway > WIZ_L2TP_VPN", gdzie Mój adres powinien być wybrany jako "wan_ppp" w interfejsie - patrz snap poniżej;

1.8 Inne problemy z konfiguracją

Inne typowe problemy z konfiguracją są szczegółowo opisane tutaj:

• • Czy L2TP i klient VPN IPSec mogą być używane na tym samym komputerze?
  • IPsec VPN (IKEv1) - typowe komunikaty dziennika błędów

2) Rozwiązywanie problemów z systemem Windows

2.1 Konfiguracja komputera z MS-CHAPv2

W systemie Windows 10 przejdź do Ustawienia (Panel sterowania) -> Sieć i Internet -> Zmień ustawienia adaptera

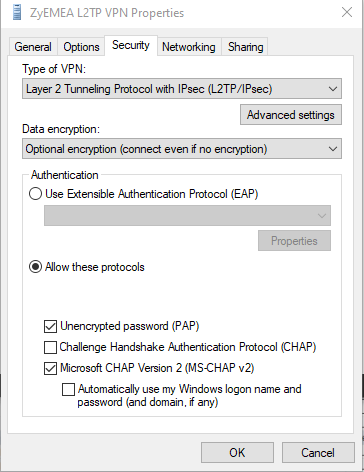

Przejdź do sekcji Zabezpieczenia, a następnie wybierz opcję "Zezwalaj na te protokoły" i wybierz "Niezaszyfrowane hasło (PAP) i Microsoft CHAP w wersji 2 (MS-CHAPv2)".

2.2 Zamknij klienta SecuExtender IPSec VPN

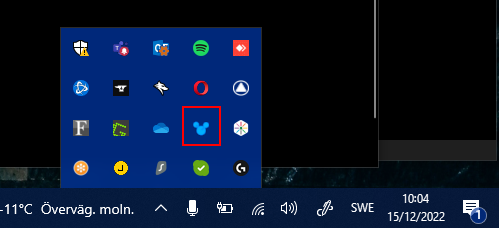

Jeśli połączenie nawet się nie otwiera i nie widać nic w dziennikach zapory. Upewnij się, że klient IPsec VPN nie działa w tle, ponieważ zakłóca to wbudowane połączenie L2TP.

Jeśli aplikacja działa w tle, zamknij ją i spróbuj połączyć się ponownie.

2.3 Upewnij się, że usługa IKEEXT jest uruchomiona

Jeśli nie możesz połączyć się z komputera, ale z innych urządzeń, może to być spowodowane tym, że usługa IKE nie działa w tle.

Przejdź do Menedżera zadań, klikając ctrl-alt-del, a następnie kliknij Menedżer zadań.

Skontaktuj się z naszym zespołem pomocy technicznej, jeśli doświadczasz innego rodzaju problemu, który nie został tutaj opisany.
