Zyxel Network-Attached Storage [NAS] - Zarządzanie RAID i rozwiązywanie problemów

Ten artykuł zawiera przewodnik po zarządzaniu, optymalizacji i rozwiązywaniu problemów RAID na serwerze Zyxel NAS. Następnie zbadamy, jak zarządzać woluminami RAID w urządzeniach z serii NAS, w tym konwertować dyski podstawowe na woluminy RAID bez formatowania, aby zapewnić elastyczne i wydajne zarządzanie woluminami. Rozumiejąc nieuchronność awarii sprzętu, omawiamy strategie radzenia sobie z awariami dysków w macierzach RAID w celu ograniczenia utraty danych i utrzymania integralności systemu. Na koniec oferujemy praktyczne instrukcje dotyczące uzyskiwania dostępu i pobierania danych z macierzy NAS RAID1 lub JBOD przy użyciu systemu Linux, pomagając w nawigacji i odzyskiwaniu cennych informacji z tych konfiguracji.

Której macierzy RAID powinienem użyć?

NAS326 i NAS520 obsługują RAID0, RAID1, JBOD i BASIC. NAS540 i NAS542 dodatkowo obsługują RAID5, RAID6 i RAID10.

Poniżej przedstawiamy przegląd różnych typów RAID:

• RAID0: dzieli dane na dyski w celu zwiększenia wydajności, ale bez nadmiarowości. Wymaga co najmniej 2 dysków. Dane są tracone w przypadku awarii jednego dysku.
• RAID1: Lustrzane odbicie danych na wielu dyskach w celu zapewnienia nadmiarowości, ale mniejszej pojemności. Wymaga co najmniej 2 dysków. Dane są bezpieczne w przypadku awarii jednego dysku.
• RAID5: Paski danych z parzystością w celu zapewnienia odporności na błędy i lepszej wydajności. Wymaga co najmniej 3 dysków. Jeden dysk może ulec awarii bez utraty danych.
• RAID6: Paski danych z podwójną parzystością dla wysokiej odporności na błędy. Wymaga co najmniej 4 dysków. Dwa dyski mogą ulec awarii bez utraty danych.
• RAID10: łączy striping i mirroring, zapewniając wysoką wydajność i odporność na błędy. Wymaga co najmniej 4 dysków. Wyższy koszt i mniejsza pojemność.
• JBOD: Łączy wiele dysków w jeden wolumin bez odporności na błędy. Wymaga co najmniej 2 dysków.
• BASIC: Wolumin z jednym dyskiem bez odporności na błędy.

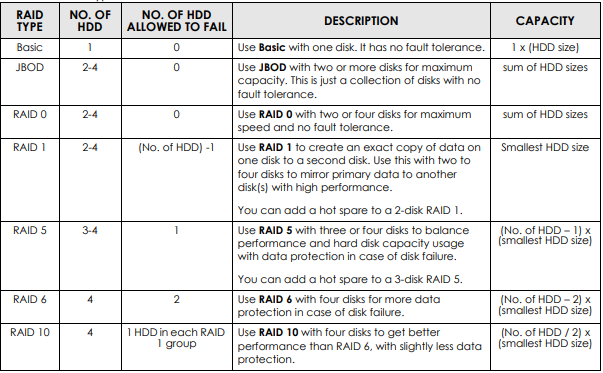

Więcej szczegółów na temat typów RAID można znaleźć w tej tabeli:

Jak utworzyć macierz RAID na serwerze Zyxel NAS

• Otwórz interfejs sieciowy serwera NAS, wpisując jego przypisany adres IP w przeglądarce.
• Kliknij powiadomienie "Utwórz wolumin".
• Wybierz opcję "Pojedynczy wolumin w macierzyRAID".
• Wybierz żądaną opcję RAID i kliknij dalej.
• Potwierdź przyciskiem "Yes", że wszystkie informacje zapisane na dyskach twardych mają zostać sformatowane. Spowoduje to usunięcie wszystkich informacji zapisanych na dysku twardym!
• Kliknij na ekranie podsumowania na"Zastosuj".
• W oknie Storage Manager kliknij na "Internal Storage".

Poczekaj, aż na ekranie pojawi się informacja o zakończeniu tworzenia macierzy RAID.

Dostępne działania RAID

Operacje, które można wykonać bez formatowania dysków są ograniczone do:

• Aktualizacja z RAID1 (mirror) do RAID5 (striping z pojedynczą parzystością)
• Aktualizacja z RAID1 (mirror) do RAID6 (striping z podwójną parzystością) w dwóch krokach
• Uaktualnienie z RAID5 (striping z pojedynczą parzystością) do RAID6 (striping z podwójną parzystością)

Wolumin RAID1 można rozszerzyć do RAID6 poprzez pośrednią konfigurację RAID5. I odwrotnie, dysk podstawowy można przekonwertować na RAID5, tworząc najpierw macierz RAID1.

Uwaga: Rozbudowa JBOD bez formatowania nie jest zalecana ze względu na ryzyko utraty danych w wyniku przerw w pracy. Aby bezpiecznie rozszerzyć macierz JBOD, należy wykonać kopię zapasową wszystkich danych, a następnie ponownie utworzyć macierz z żądaną liczbą dysków.

Konwersja dysku podstawowego do woluminu RAID1

• Zaloguj się do interfejsu NAS WebGUI.
• Otwórz Menedżera pamięci i przejdź do zakładki Pamięć wewnętrzna > Wolumen.
• Wybierz żądany wolumen z listy i kliknij Zarządzaj.
• Potwierdź zadanie Zmień typ RAID zgodnie z żądaniem.
• Wybierz dysk, który ma zostać dodany do macierzy i kontynuuj.
• Zweryfikuj parametry operacji i potwierdź.
• Monitoruj stan operacji w Menedżerze pamięci masowej.
• Po konwersji ekran powinien odzwierciedlać zaktualizowaną konfigurację RAID.

Konwersja RAID na wyższy RAID

• Zaloguj się do interfejsu NAS WebGUI.
• Otwórz Menedżera pamięci i przejdź do zakładki Pamięć wewnętrzna > Wolumen.
• Wybierz żądany wolumin i kliknij Zarządzaj.
• Potwierdź zadanie Zmień typ RAID. Uwaga: Rozszerzenie macierzy RAID1 spowoduje utworzenie kolejnej kopii lustrzanej, która tylko zabezpiecza macierz poprzez duplikowanie dysku. Zwykle nie jest to pożądany rezultat.
• Wybierz jeden lub dwa dyski do dodania do macierzy i kontynuuj.
• Zweryfikuj parametry operacji i potwierdź.
• Monitoruj stan operacji w Menedżerze pamięci masowej.
• Po konwersji na ekranie zostanie wyświetlona zaktualizowana konfiguracja RAID.

Procedura wymiany dysku

• Identyfikacja uszkodzonego dysku

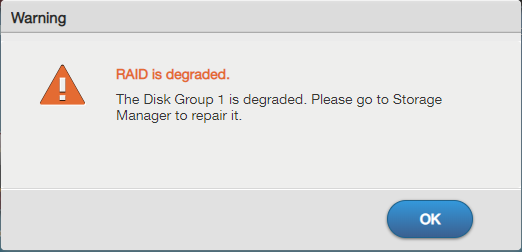

Zaloguj się do interfejsu WebGUI serwera NAS. Zostanie wyświetlone ostrzeżenie, że macierz RAID jest uszkodzona. Potwierdź to okno dialogowe, aby zatrzymać alarm dźwiękowy.

Przejdź do Menedżer pamięci > Dysk twardy, aby zidentyfikować uszkodzony dysk. Pojawi się on jako uszkodzony (czerwone kółko) lub offline (szare kółko), jeśli nie działa. Alternatywnie, sprawdź wskaźniki LED NAS, aby zidentyfikować uszkodzony dysk bez logowania.

• Wymiana uszkodzonego dysku

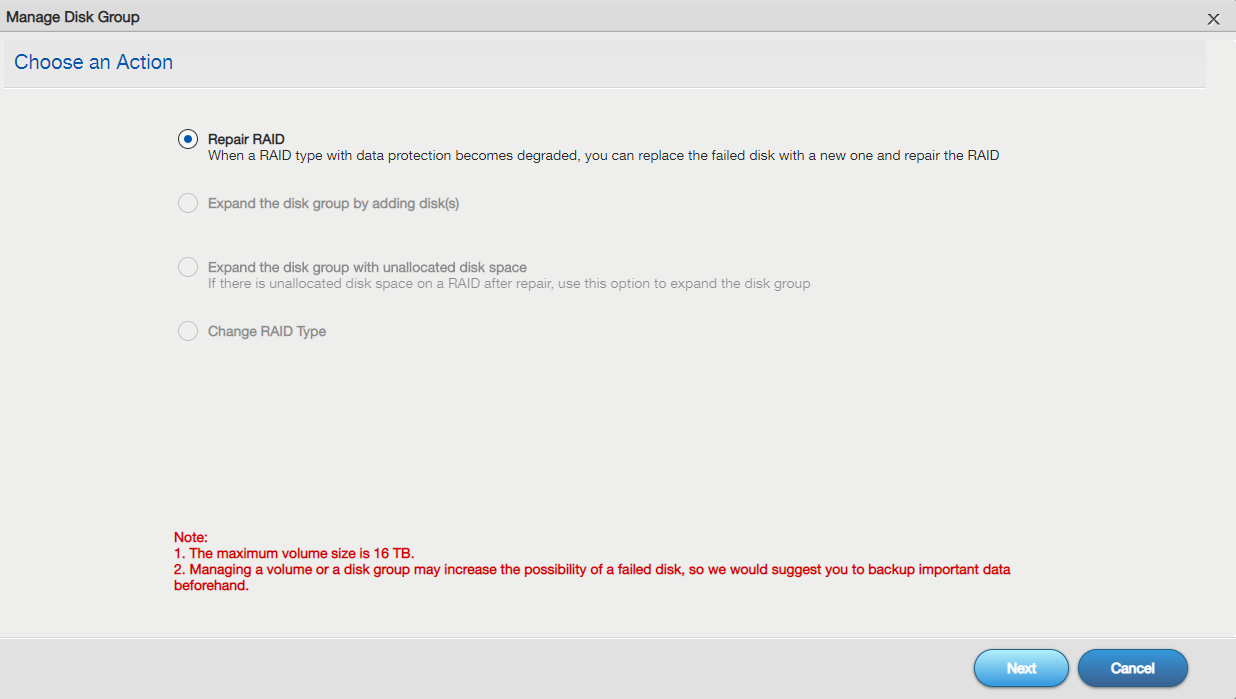

Przejdź do menu Menedżer pamięci > Grupa dysków. Wybierz uszkodzoną macierz RAID i kliknij przycisk Zarządzaj. Jedyną dostępną opcją jest Repair RAID. Kliknij przycisk Dalej, aby kontynuować.

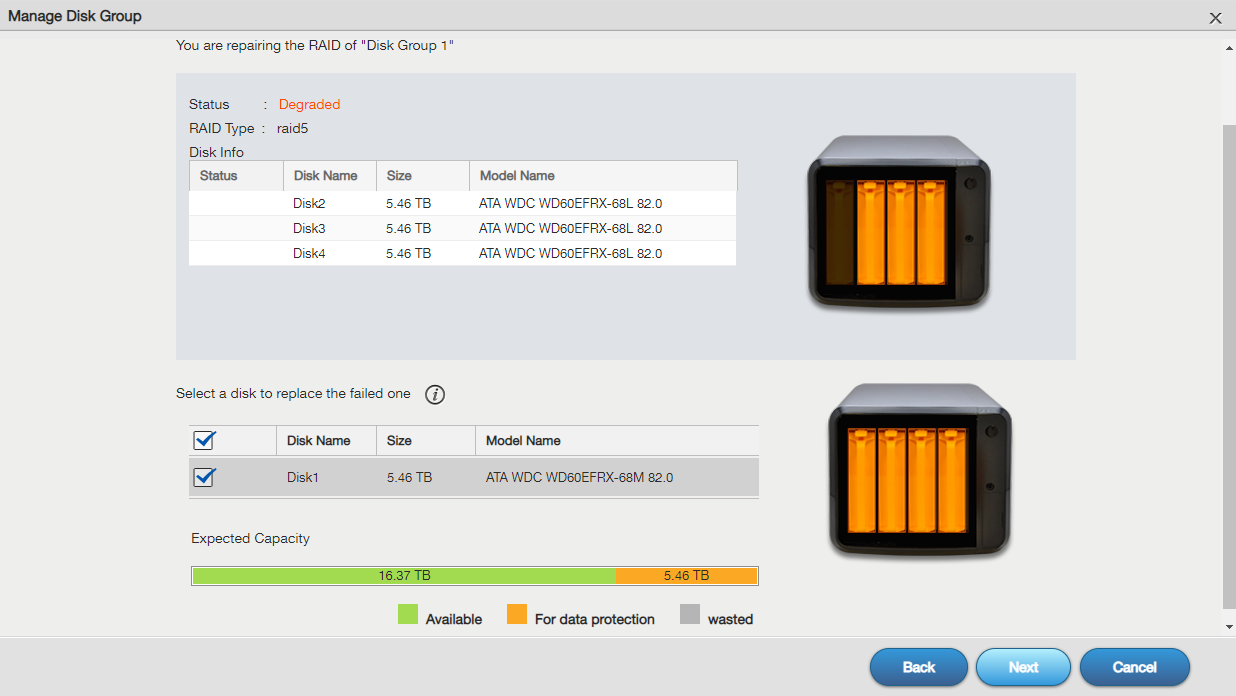

Wybierz nowy dysk do odbudowy zdegradowanej macierzy i kliknij przycisk Dalej

Po wyświetleniu ekranu potwierdzenia rozpocznie się proces odbudowy. Może to zająć dużo czasu, w zależności od rozmiaru dysków. Po zakończeniu tego procesu macierz RAID powinna powrócić do zdrowego stanu

Uszkodzone macierze RAID

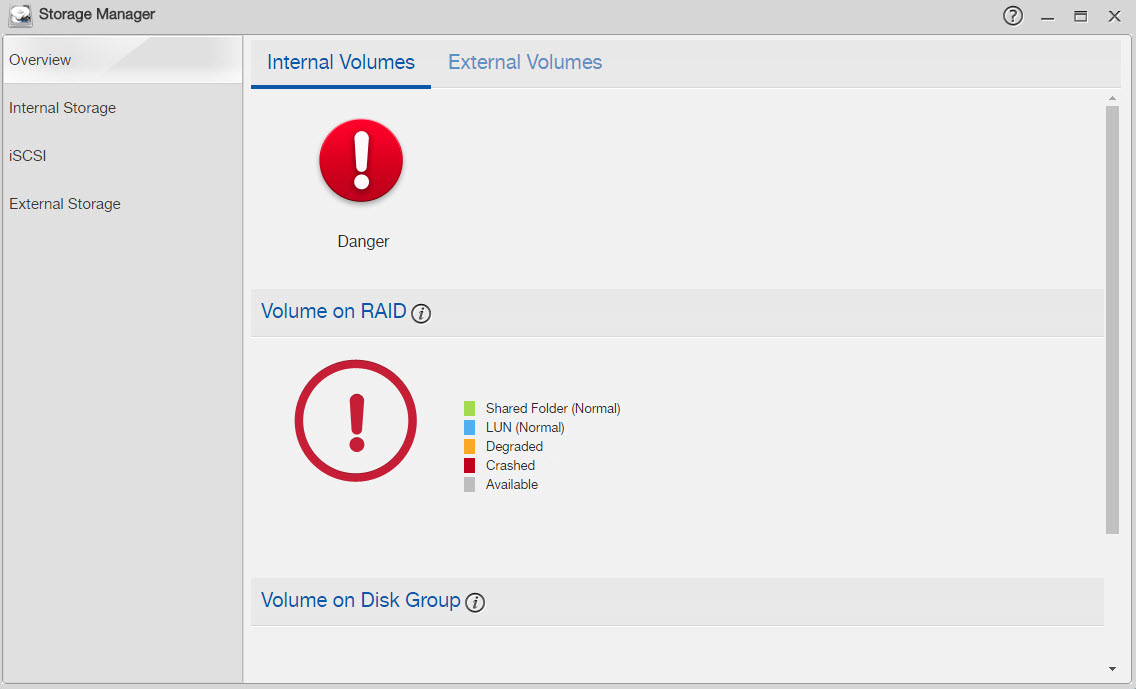

W przypadku awarii wielu elementów macierzy RAID, macierz zostanie zatrzymana, a odzyskanie danych z NAS stanie się niemożliwe z powodu utraty danych. W Menedżerze pamięci masowej pojawi się czerwona ikona zagrożenia.

W takim przypadku zaleca się usunięcie całej macierzy z serwera NAS. Zaawansowani użytkownicy mogą spróbować podłączyć dyski do komputera z systemem Linux, utworzyć ich obrazy i sprawdzić macierz za pomocą narzędzia mdadm. Jeśli na dyskach przechowywane były cenne dane, równie dobrze można skontaktować się z profesjonalną usługą odzyskiwania danych, ponieważ każda próba odzyskania danych z uszkodzonej macierzy wymaga innego podejścia, a to wykracza poza zakres tego artykułu.

Dla przypomnienia: Urządzenia Zyxel NAS osiągnęły koniec okresu wsparcia. Rozumiemy, że może to być niewygodne, więc aby ci pomóc, odwiedź nasze forum lub zapoznaj się z sekcją NAS w naszej bazie wiedzy, aby uzyskać wszystkie szczegóły. Listę przestarzałych urządzeń i terminy ich wsparcia można również znaleźć pod poniższym linkiem.

• Koniec życia (EOL/EoL) / Koniec wsparcia (EOS/EoS)
• Forum społeczności Personal Cloud Storage

Dziękujemy bardzo za zrozumienie i cierpliwość!
