Zyxel NAS Link Aggregation (LAG), znany również jako trunking portów lub bonding, to funkcja sieciowa, która łączy wiele interfejsów sieciowych w jedno łącze logiczne. Taka konfiguracja zwiększa wydajność sieci, zapewniając większą przepustowość, redundancję i lepsze równoważenie obciążenia.
Informacja o zakończeniu okresu użytkowania produktu: Z przykrością informujemy, że okres użytkowania produktu "Zyxel NAS Devices " dobiegł końca.W związku z tym wsparcie techniczne dla tego urządzenia może być ograniczone. Należy pamiętać, że wszelkie manipulacje lub korzystanie z urządzenia, które jest już wycofane z eksploatacji, odbywa się wyłącznie na własne ryzyko. Listę przestarzałych urządzeń, w tym daty ich wycofania i zakończenia wsparcia, można znaleźć pod poniższym linkiem. Na tej stronie znajduje się również najnowsza zaktualizowana wersja dla danego urządzenia: End of Life
Jak działa LAG na Zyxel NAS
LAG łączy interfejsy takie jak LAN1 i LAN2 w jedno logiczne łącze, co skutkuje wyższą przepustowością i odpornością na błędy. Oba interfejsy korzystają z tego samego adresu IP i MAC. Ta konfiguracja wymaga, aby podłączony przełącznik Ethernet również obsługiwał i był poprawnie skonfigurowany do agregacji łączy.
Konfiguracja LAG na serwerze Zyxel NAS
Dostęp do konfiguracji NAS:
-
- Przejdź do
Panel sterowania > Sieć > TCP/IP > Interfejs sieciowy > Utwórz. - Wybierz opcję równoważenia obciążenia lub trunkingu portów.
- Przejdź do
Ustawienia trunkingu portów:
-
- Upewnij się, że sieci LAN1 i LAN2 są podłączone do tego samego przełącznika Ethernet.
- Skonfiguruj przełącznik dla LAG z odpowiednimi ustawieniami, aby dopasować je do tych na serwerze NAS.
Opcje równoważenia obciążenia:
Można wybrać różne algorytmy równoważenia obciążenia, takie jak:
- Round-Robin: Dystrybuuje pakiety sekwencyjnie przez wszystkie łącza.
- Aktywna kopia zapasowa: Jeden interfejs jest aktywny, a drugi stanowi kopię zapasową.
- XOR (exclusive OR): Równoważenie ruchu na podstawie źródłowych i docelowych adresów MAC lub IP.
Konfiguracja adresu IP:
- Dla spójnego adresowania IP przez DHCP, LACP ma ograniczenia. Zaleca się skonfigurowanie statycznego adresu IP dla serwera NAS, aby zapewnić, że zawsze otrzyma ten sam adres IP.
Typowe problemy i rozwiązania
-
Ograniczenie prędkości pojedynczego przepływu:
- Każdy indywidualny przepływ ruchu jest ograniczony do prędkości pojedynczego portu fizycznego, zazwyczaj 1 Gbps. Łączna przepustowość jest realizowana przez wiele jednoczesnych przepływów.
-
Kompatybilność przełącznika:
- Upewnij się, że podłączony przełącznik obsługuje i jest poprawnie skonfigurowany dla LAG. Niektóre modele Zyxel, takie jak XGS1210-12, nie obsługują dynamicznego LACP (IEEE 802.3ad) i mogą wymagać statycznych ustawień LAG.
-
Uwagi dotyczące oprogramowania sprzętowego i modelu:
- W przypadku zaawansowanych funkcji, takich jak LACP, należy rozważyć użycie modeli z wyższej półki, takich jak seria XGS1930 lub GS1900, które oferują lepszą obsługę dynamicznej agregacji łączy.
Przykładowy scenariusz konfiguracji
Podłączanie serwera NAS:
-
- Podłącz LAN1 i LAN2 z NAS do dwóch portów na przełączniku.
Konfiguracja przełącznika:
-
- Na przełączniku skonfiguruj statyczną grupę LAG dla dwóch portów.
Ustawienia sieciowe NAS:
- Na serwerze NAS przejdź do

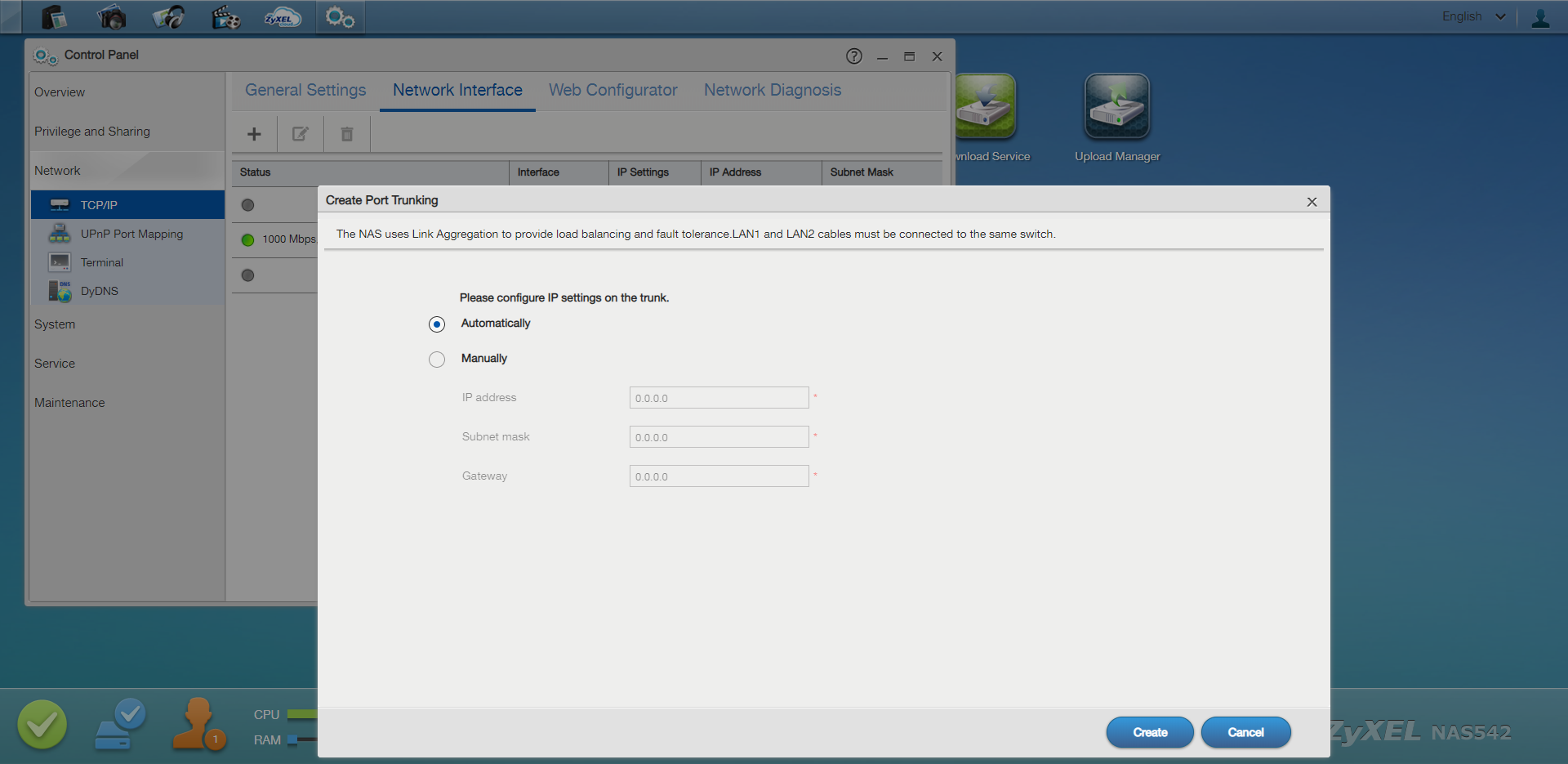

Panel sterowania > Sieć > TCP/IP > Interfejs sieciowy > Utwórz. - Wybierz
Trunking portówi wybierz żądany algorytm równoważenia obciążenia. - Przypisz statyczny adres IP do serwera NAS, aby zapewnić stały dostęp do sieci.
Dlaprzypomnienia:okres wsparcia dla urządzeń Zyxel NAS dobiegł końca. Rozumiemy, że może to być niewygodne, więc aby ci pomóc, odwiedź nasze forum lub zapoznaj się z sekcją NAS w naszej bazie wiedzy, aby uzyskać wszystkie szczegóły. Listę przestarzałych urządzeń i harmonogram ich wsparcia można również znaleźć pod poniższym linkiem.
Dziękujemy bardzo za zrozumienie i cierpliwość!
