VLAN over WDS (bezprzewodowy system dystrybucji) — most bezprzewodowy

Ten przewodnik krok po kroku pokazuje, jak skonfigurować VLAN przez WDS (bezprzewodowy system dystrybucji). Korzystając z mostu bezprzewodowego, chcemy również upewnić się, że wszystkie sieci VLAN są również dostępne za pośrednictwem połączenia WDS.

Oto także lista obsługiwanych modeli:

Most bezprzewodowy i obsługiwane modele

Scenariusz

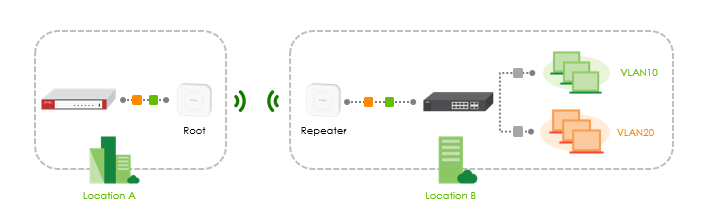

Gdy dwie fizyczne lokalizacje muszą się połączyć w miejscach o dużym zasięgu, połączenie bezprzewodowe może być tańsze niż okablowanie Ethernet. Na przykład główne biuro chce zbudować punkt do punktu z biurem oddziału. W oddziale powinny być również dostępne sieci VLAN z głównego biura.

Czego do tego potrzebujesz?

- Punkty dostępowe obsługujące Wireless Bridge, na przykład WAC

- Przełącznik obsługujący sieć VLAN

Spis treści

1. Skonfiguruj punkty dostępowe w trybie autonomicznym

2. Drugi AP

3. Konfiguracja kanałów

4. Informacje o łączu WDS

5. Tworzenie sieci VLAN

6. Sprawdź wyniki

1. Skonfiguruj punkty dostępowe w trybie autonomicznym

Skonfiguruj punkty dostępowe w trybie autonomicznym. Domyślnie użyj https://192.168.1.2 lub skorzystaj z naszych pomocnych narzędzi, takich jak ZON lub ZAC.

Nawigować do

Configuration > Wireless > AP Management

Ustaw pierwszy AP jako root AP i kliknij "Zastosuj".

2. Drugi AP

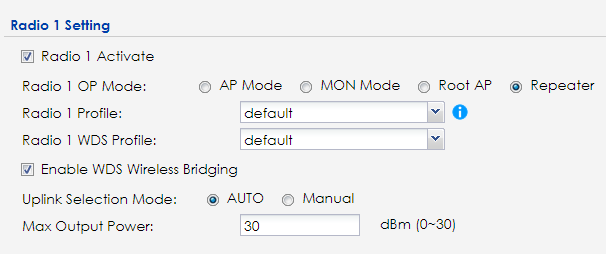

Wybierz swój drugi AP jako repeater i włącz opcję „WDS Wireless Bridging”.

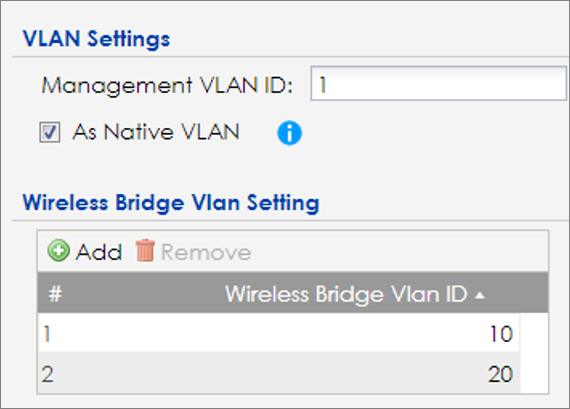

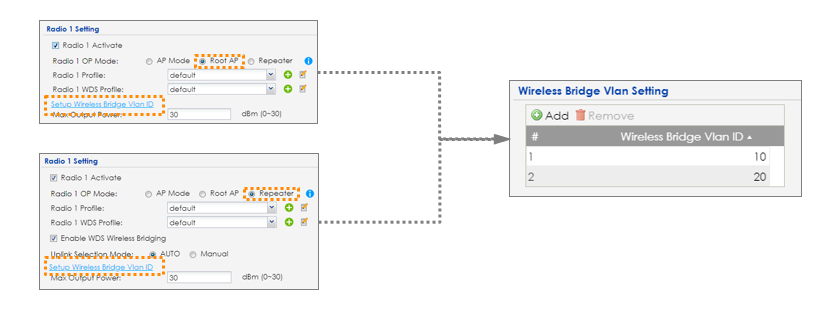

Następnie możesz bezpośrednio użyć nowo dodanych hiperłączy, aby utworzyć potrzebne ustawienia sieci VLAN:

-> Profil WDS

w obszarze Konfiguracja > Obiekt > Profil WDS, czy można go skonfigurować. W tym miejscu można skonfigurować identyfikator SSID WDS i klucz wstępny. Identyfikator SSID WDS zostanie ukryty.

3. Konfiguracja kanałów

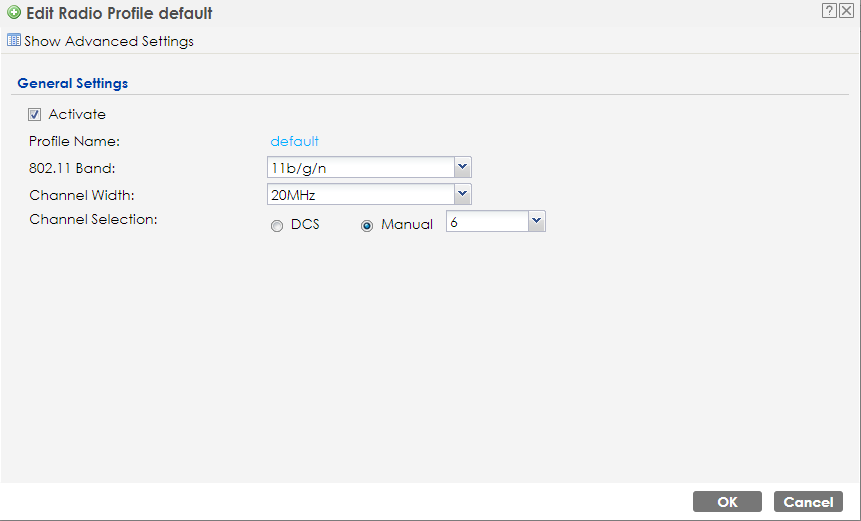

Upewnij się, że punkty dostępowe nie przełączają swoich kanałów, konfigurując je ręcznie, przejdź do

Configuration > Object > AP Profile > Radio

edytuj radio (2,4 G lub 5 G) na obu AP na to samo. Zadbaj o edycję radia, które służy do budowy mostu bezprzewodowego.

- zaznacz "manual" i wybierz żądany kanał

4. Informacje o łączu WDS

Iść do

Monitor > WDS Link Info

Tutaj możesz sprawdzić, czy połączenie WDS działa. Jeśli połączenie działa, powinno wyglądać tak:

5. Tworzenie sieci VLAN

Teraz, po zakończeniu, nadszedł czas na utworzenie sieci VLAN.

Iść do:

Configuration > Network > VLAN

Dodaj sieci VLAN zgodnie z potrzebami.

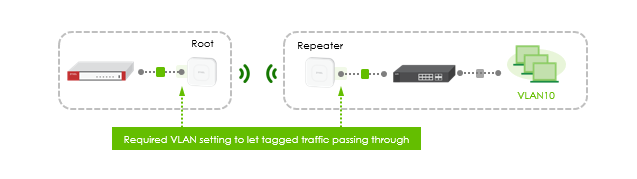

Uwaga: Przypomnij, aby utworzyć i dodać oba punkty dostępu do sieci VLAN

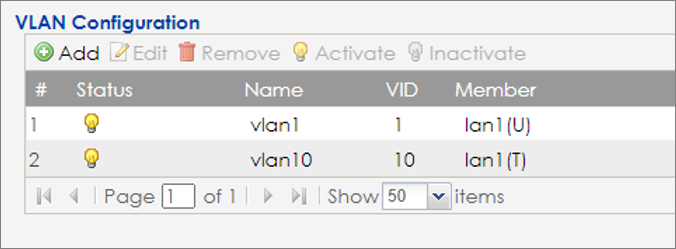

Przykład tworzenia sieci VLAN:

Poniższe artykuły pokazują, jak...

skonfigurować VLAN na urządzeniu USG

skonfigurować VLAN w przełącznikach Ethernet

6. Sprawdź wyniki

Teraz podłącz klienta do przełącznika, który jest tylko z AP repeatera. Powinieneś uzyskać dostęp do Internetu z innej witryny lub pingować urządzenia z innej witryny. Klienci powinni otrzymać adres IP podobny do konfiguracji, którą wykonałeś.
