Jak skonfigurować Smart Mesh w Nebula - konfiguracja, monitorowanie i rozwiązywanie problemów

W tym artykule pokazano, jak skonfigurować Smart Mesh w Nebula, jak połączyć WiFi z siecią LAN za pomocą Wireless Bridge oraz jakie ulepszenia zostały wprowadzone do systemu mesh Nebula. Pokazuje również obsługiwane modele, łącza w dół siatki, określanie punktu dostępowego siatki, przełączanie awaryjne siatki, jak sprawdzić siłę sygnału w systemie siatki, niestabilną siatkę i jeśli siatka nie chce się połączyć.

Uwaga: Ten artykuł dotyczy funkcji Smart Mesh, a nie Wireless Bridge. Chociaż obie technologie służą podobnym celom, opierają się na różnych zasadach. Jeśli szukasz informacji na temat Wireless Bridge, skorzystaj z poniższych linków. Możesz również zapoznać się z naszymi wirtualnymi laboratoriami, aby zobaczyć obie technologie w akcji i lepiej zrozumieć różnice między nimi.

• Jak skonfigurować most bezprzewodowy w Nebula - Konfiguracja głównego punktu dostępowego i punktu dostępowego z repeaterem
• Topologia sieci oparta na Nebula w biurze SMB z kopią zapasową WAN i mostem bezprzewodowym
• Konfiguracja biura SMB/domu z zaporą sieciową, przełącznikiem i Smart Mesh

Smart Mesh i Wireless Bridge to zasadniczo różne technologie:

• Smart Mesh to samoorganizująca się sieć bezprzewodowa, w której jeden punkt dostępowy (główny punkt dostępowy) jest połączony przewodowo z siecią, a inne punkty dostępowe (repeatery) łączą się z nim przez WiFi. Sieć może automatycznie dostosowywać się do zmieniających się warunków.

• Bezprzewodowy most to połączenie punkt-punkt lub punkt-wielopunkt między dwoma lub więcej punktami dostępowymi używanymi do łączenia oddzielnych segmentów sieci bez kabli. Zazwyczaj opiera się na statycznej konfiguracji.

Technologia Smart Mesh - prosty przegląd

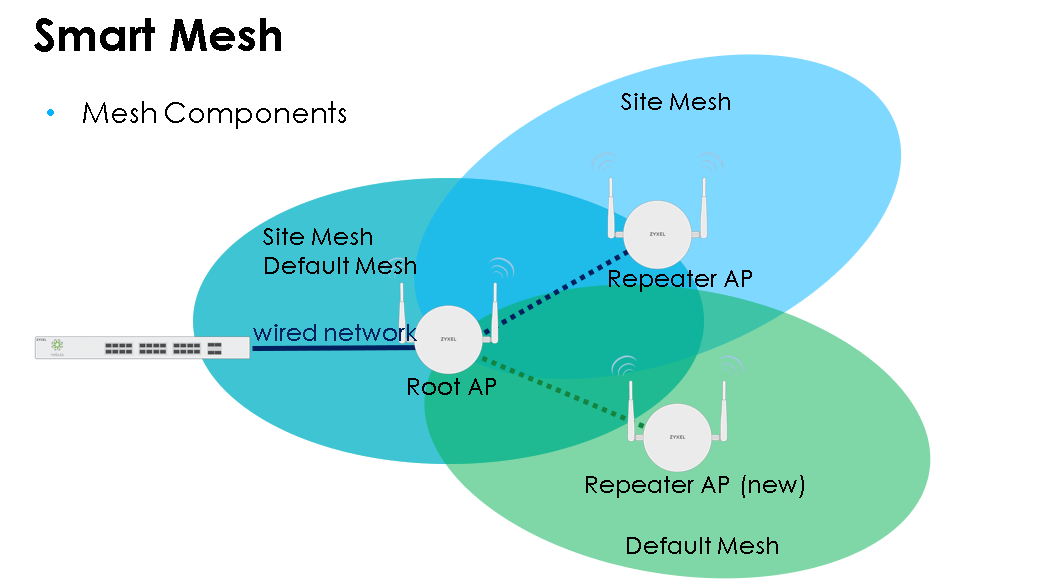

Smart Mesh działa poprzez ustawienie jednego głównego punktu dostępowego (zwanego "głównym punktem dostępowym") z przewodowym połączeniem z siecią. Inne punkty dostępowe (zwane "repeaterami") łączą się z głównym punktem dostępowym za pomocą Wi-Fi.

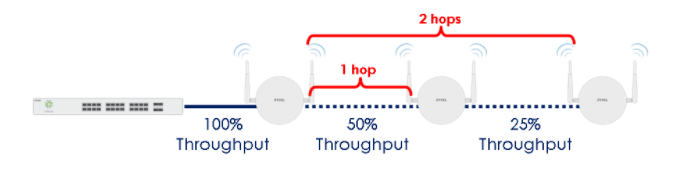

Możesz zbudować sieć mesh z kilkoma bezprzewodowymi przeskokami, ale aby uzyskać najlepszą prędkość i stabilność, sugerujemy umieszczenie wszystkich punktów dostępowych wystarczająco blisko głównego punktu dostępowego, aby uniknąć zbyt wielu przeskoków. Każdy dodatkowy przeskok może zmniejszyć prędkość nawet o 50%.

Punkty dostępowe Repeater tworzą most bezprzewodowy do głównego punktu dostępowego i współdzielą tę samą nazwę WiFi (SSID). Możesz także mieć więcej niż jeden główny punkt dostępowy, w zależności od konfiguracji. W większości przypadków jedno pasmo Wi-Fi (np. 5 GHz) jest używane do połączenia siatkowego, a drugie (np. 2,4 GHz) jest używane dla podłączonych urządzeń.

Rzeczy do rozważenia

• Ustanowienie sieci mesh w wielu węzłach bezprzewodowych (bez ograniczeń)
• Zalecane węzły bezprzewodowe: mniej niż 2 węzły od sieci przewodowej
• Praktyczna zasada: w każdym przeskoku bezprzewodowym zasięg jest zmniejszany o połowę.

Budując sieć mesh, inteligentna sieć mesh zwykle najpierw buduje się za pomocą 5G, a jeśli sygnał nie jest wystarczająco dobry, zmieni się na połączenie 2.4G.

Zapomnij o ograniczeniach związanych z kablami - rozpocznij konfigurację Smart Mesh już dziś!

Konfiguracja Smart Mesh

Aby skonfigurować Smart Mesh, musisz mieć dwa punkty dostępu kompatybilne z Smart Mesh podłączone do tej samej lokalizacji.

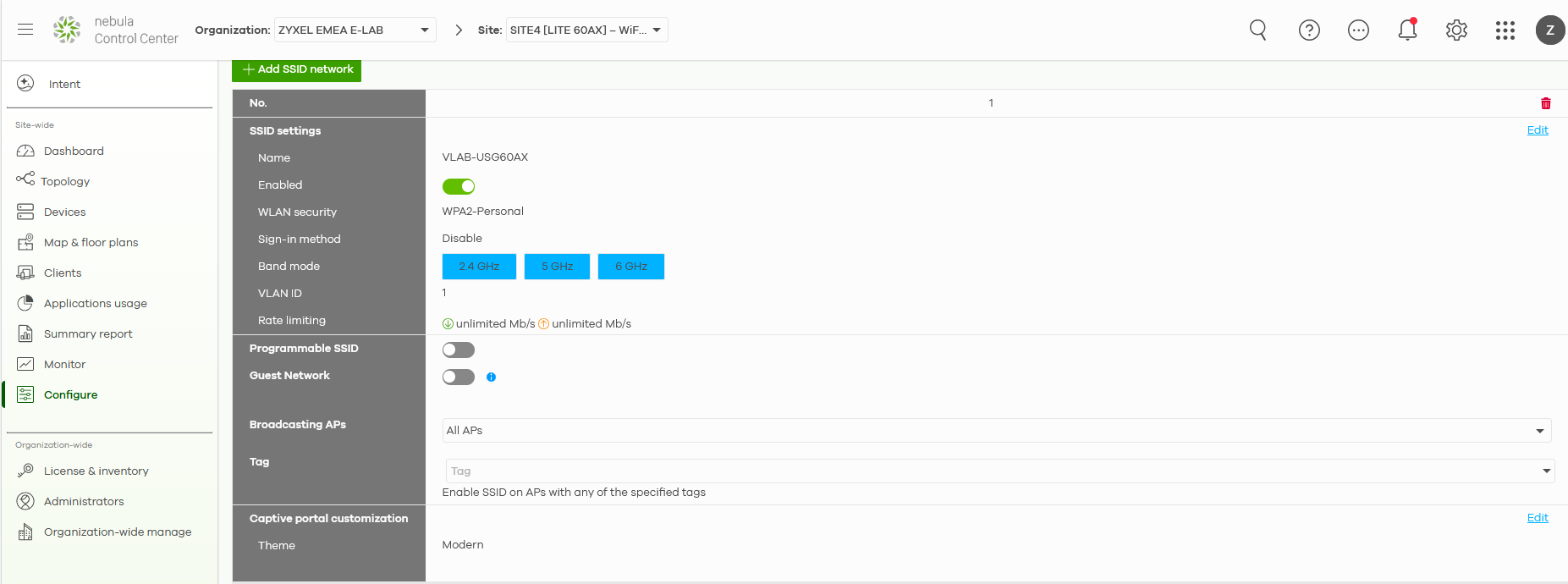

• Najpierw skonfiguruj profile SSID zgodnie z własnymi preferencjami za pomocą:

Site-wide > Configure > SSID Settings

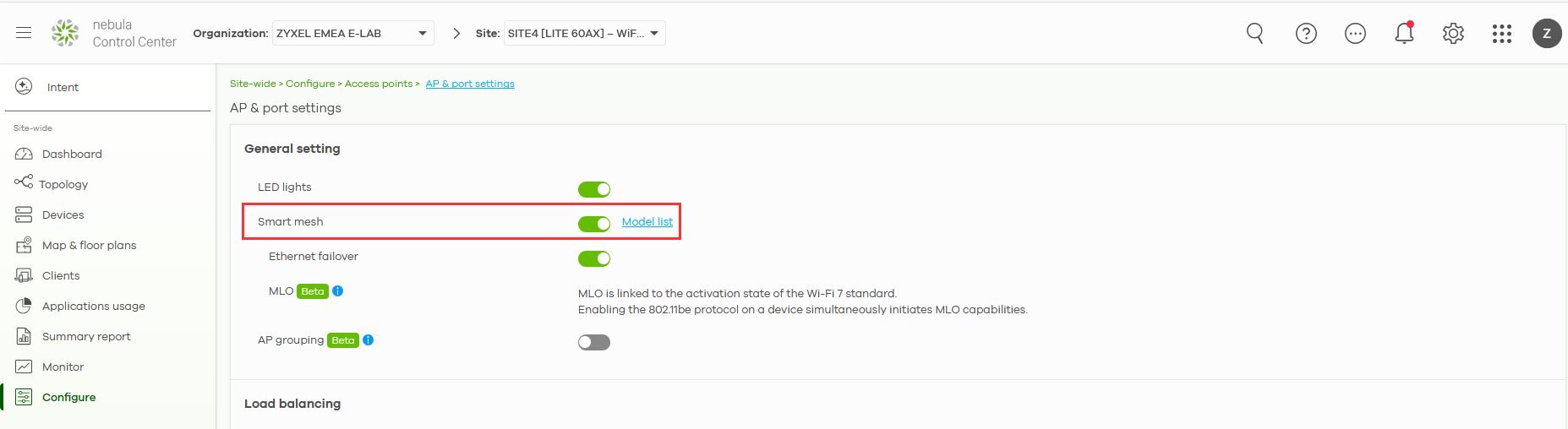

• Następnie należy włączyć suwak "Smart Mesh":

Site-wide > Configure > Access Point > AP & port settings

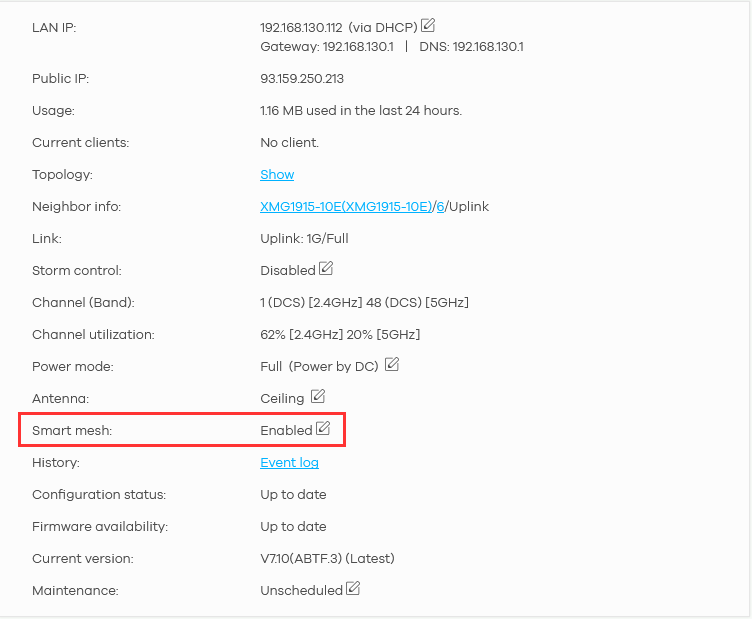

• Następnie upewnij się, że Smart Mesh jest włączony na każdym urządzeniu.

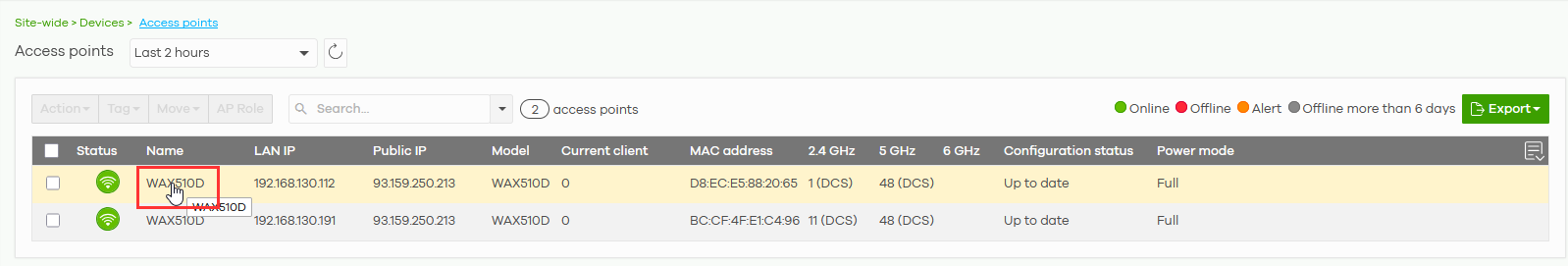

Site-wide > Device -> Access Points > "Select Access point"

Konfiguracja Smart Mesh

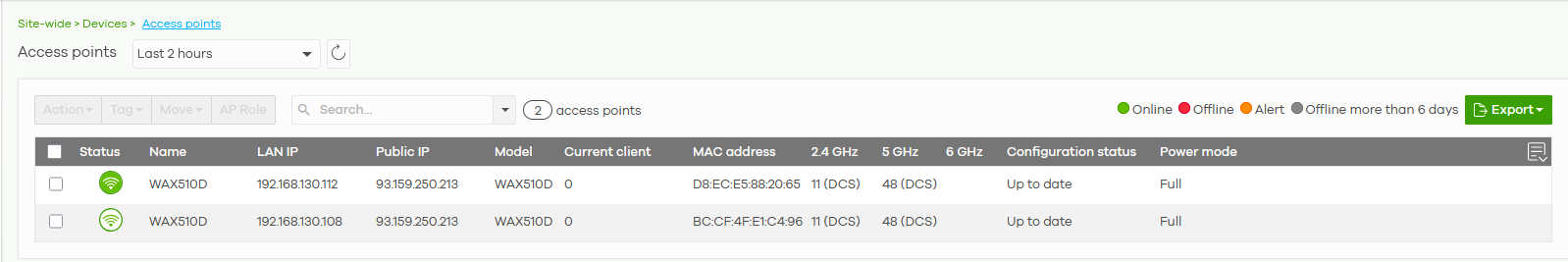

• Upewnij się, że oba urządzenia są w trybie online - pozwoli im to odebrać konfigurację z Nebula.

Uwaga: Po wprowadzeniu "dowolnych zmian" w ustawieniach należy odczekać około 7-10 minut, aż punkt dostępowy otrzyma pełną konfigurację z centrum sterowania Nebula (NCC).

Po włączeniu funkcji Smart Mesh i potwierdzeniu, że oba punkty dostępowe są połączone i online, odłącz punkt dostępowy Repeater od zasilania i kabli sieciowych. Następnie przenieś go w wybrane miejsce i podłącz tylko do zasilania.

Ważne: Jeśli punkt dostępowy Repeater jest umieszczony zbyt daleko od głównego punktu dostępowego, może nie być w stanie się połączyć.
Aby tego uniknąć, zalecamy najpierw umieszczenie punktu dostępowego repeatera w widocznym zasięgu głównego punktu dostępowego, aby potwierdzić, że może on ustanowić połączenie bezprzewodowe. Gdy połączenie mesh będzie działać, możesz spróbować przenieść je do ostatecznej lokalizacji.

Poczekaj na ustanowienie połączenia mesh
Połączenie mesh zostanie utworzone automatycznie.
Poczekaj do 15 minut, aż punkt dostępowy repeatera powróci do trybu online za pośrednictwem połączenia mesh.

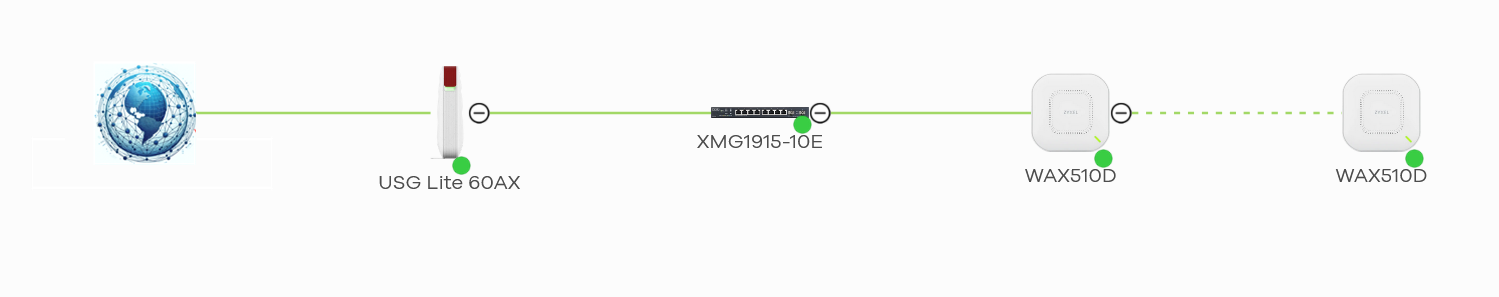

Weryfikacja - pomyślne połączenie

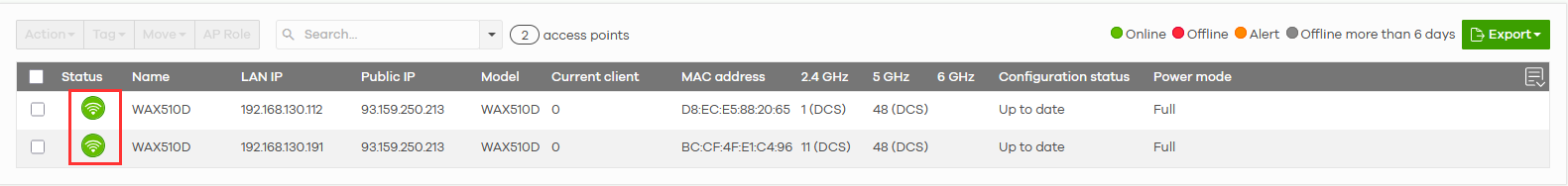

Urządzenia powinny pokazywać online i różne symbole:

Pusty zielony symbol wskazuje, że dany punkt dostępowy działa jako punkt dostępowy repeatera, podczas gdy wypełniona kolorem ikona wskazuje, że punkt dostępowy działa jako główny punkt dostępowy.

Ulepszenia Smart-Mesh

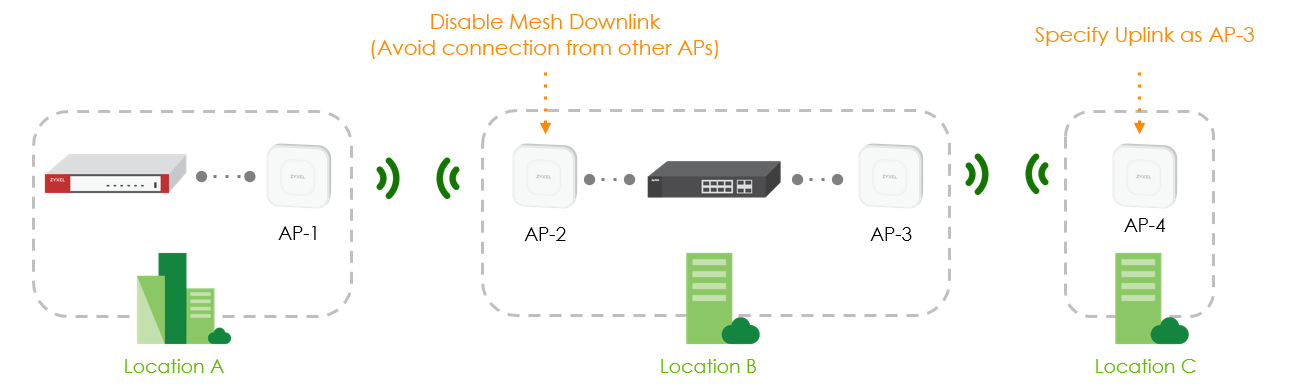

Wyłącz Mesh Downlink

Od oprogramowania sprzętowego 6.30 możemy teraz wyłączyć Smart-Mesh Downlink na punktach dostępowych Repeater, aby uniknąć pobierania przepustowości przez inne punkty dostępowe Mesh.

Włączenie Downlink na AP-2 oznacza, że AP-4 nie może łączyć się z AP-2.

Aby wyłączyć Downlink, przejdź do:

Site-wide > Devices > Access Point > "Specific AP"

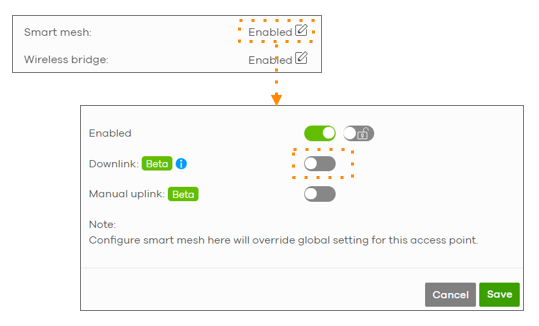

Następnie edytuj Smart-Mesh i wyłącz Downlink.

Należy pamiętać, że punkt dostępowy będzie nadal działał jako punkt dostępowy Mesh.

Określanie punktu dostępowego Uplink

Możemy teraz określić, który punkt dostępowy powinien być używany jako główny Uplink.

Aby to zrobić, przejdź do:

Site-wide > Devices > Access Point > "Specific AP"

Następnie edytuj Smart-Mesh i wybierz główny główny punkt dostępowy dla tego punktu dostępowego repeatera.

Failover w Smart-Mesh

Ta funkcja zależy od wybrania określonego głównego punktu dostępowego dla tego punktu dostępowego repeatera (patrz punkt 8 powyżej).

Gdy punkt dostępowy repeatera nie połączy się z określonym głównym punktem dostępowym, połączy się z innymi dostępnymi punktami dostępowymi, aby utrzymać połączenie z Internetem.

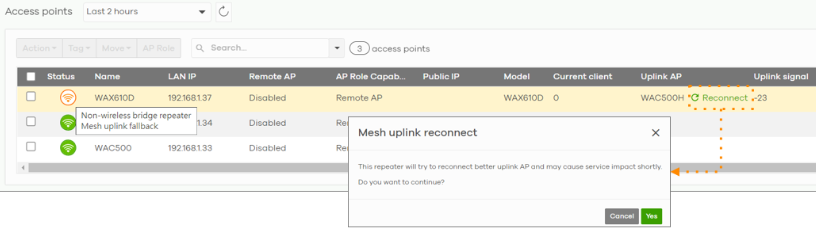

Status błędu zostanie wyświetlony na liście punktów dostępowych:

Site-wide > Devices > Access Point > "Specific AP"

Administrator może ręcznie wyzwolić ponowne połączenie z listy statusu AP.
