GS1300 niezarządzana seria przełączników do monitoringu - Włączanie PoE Extended Range

Ten artykuł powinien pomóc w włączeniu rozszerzonego zakresu PoE w przełączniku z serii GS1300.
Rozszerzony zasięg umożliwia podłączenie PD do 250 m od portu.

  • Najlepiej, jeśli użyjesz przynajmniej kabla Cat 5E.
  • Maksymalna prędkość przesyłu danych to 10 Mb / s.
  • Maksymalna moc PoE, którą można dostarczyć do PD w odległości 250 m, wynosi 15 W.



1. Włączanie rozszerzonego zakresu PoE

2. Porównanie możliwości PoE serii GS1300



1. Włączanie rozszerzonego zakresu PoE

Skonfiguruj rozszerzony zakres za pomocą przełączników DIP. Przesuń przełącznik DIP w górę, aby włączyć rozszerzony zakres portów zgodnie z poniższą tabelą.


Uwaga: Po włączeniu rozszerzonego zakresu za pomocą przełącznika DIP, należy nacisnąć przycisk Resetuj i Zastosuj , aby zrestartować Switch w celu uzyskania efektu rozszerzonego zakresu na wybranych portach.

Wszystkie diody LED migają podczas ponownego uruchamiania przełącznika. Poczekaj, aż dioda PWR zacznie świecić ciągłym zielonym światłem. Porty w rozszerzonym zasięgu będą miały bursztynowe diody LINK / ACT (porty podłączone do sieci Ethernet 10 Mb / s lub 100 Mb / s) i zieloną diodę LED trybu POE.

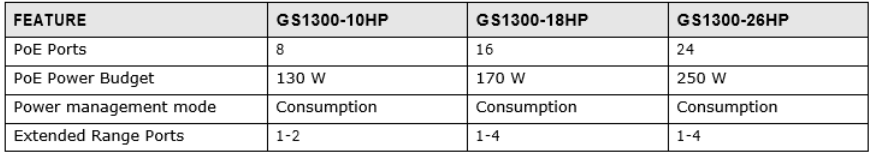

2. Porównanie możliwości PoE serii GS1300
