Agregacji łącza
Najpierw skonfiguruj tę funkcję, a następnie połącz urządzenia. W przeciwnym razie utworzysz pętlę!
Agregacja łączy (trunking) to grupowanie fizycznych portów w jedno logiczne łącze o większej pojemności.
Możesz użyć portów w trunkingu, jeśli na przykład tańsze jest użycie wielu łączy o niższej prędkości niż niedostateczne wykorzystanie szybkiego, ale droższego, pojedynczego łącza.
Jednak im więcej portów zagregujemy, tym mniej będzie portów dostępnych.
Grupa łączy jest jednym logicznym łączem zawierającym wiele portów.
1. Agregacja łączy statycznych
1. Agregacja statyczna
Konfiguruj trunk statyczny:

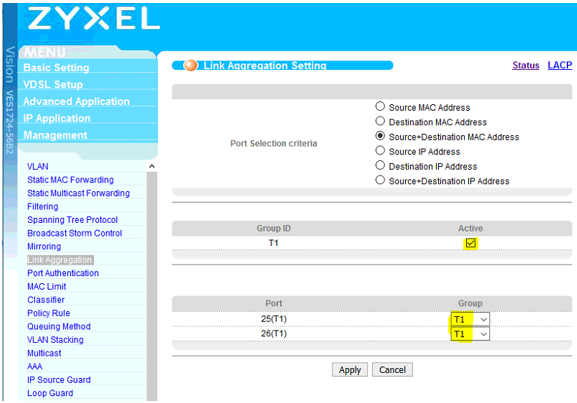

Przejdź do Advanced Application => Link Aggregation => Link Aggregation Setting
Wybierz T1 dla portów uplinkowych i aktywuj T1.
Wróć do Statusu i sprawdź czy łącze zostało dodane:
Konfiguracja jest już gotowa, nie zapomnij zapisać zmian!
2. Agregacja LACP

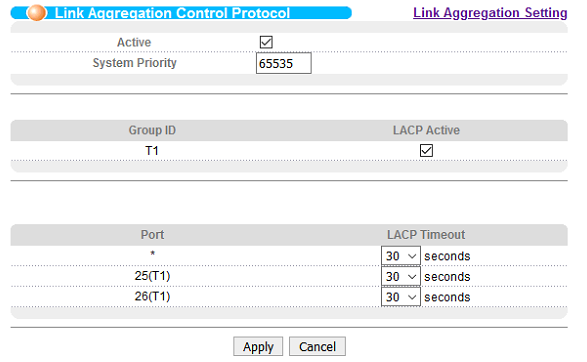

Przejdź do Advanced Application => Link Aggregation => LACP:
W ustawieniach portów możesz wybrać 30 sekund lub 1 sekundę. Ta wartość musi być taka sama jak w twoim przełączniku. Zwykle 30 sekund jest wartością domyślną dla LACP.
Konfiguracja jest już gotowa, nie zapomnij zapisać zmian!
3. Weryfikacja
Sprawdź, czy konfiguracja agregacji łącz działa - podłącz przewody do portów i przejdź do Statusu:
Oba porty przesyłają ramki, więc Trunk działa.
