Acest articol vă va arăta cum să configurați switch-urile Zyxel Layer 3, cum ar fi GS2220, XS3800, XMG1930, XS1930, XGS2220 și Dante AV System. (Audio Video over IP)

Dante este evoluția sistemelor AV, care converge toate tipurile de conexiuni anterioare într-unul singur. Dante oferă performanțe net superioare, făcând în același timp ca aceste sisteme să fie mai ușor de utilizat, mai ușor de extins și mai puțin costisitoare de implementat.

Tabel de conținut

1.Configurarea IGMP
2.Activarea DiffServ DSCP
3.3. Configurația comutatorului (GS2220 și XS3800)
4. Configurația comutatorului (XMG1930,XS1930 și XGS2220)

1. Configurarea IGMP

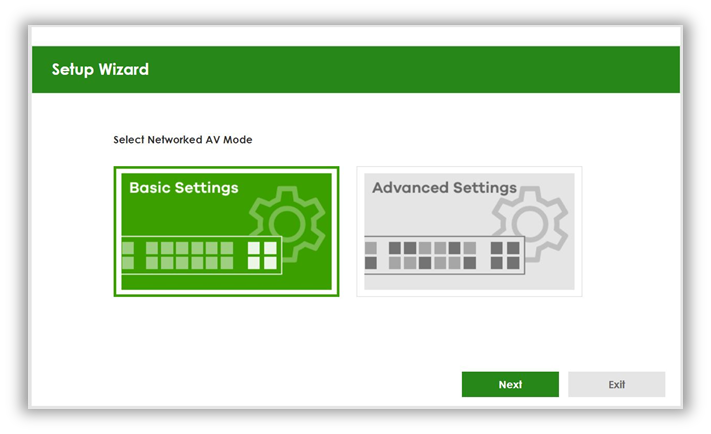

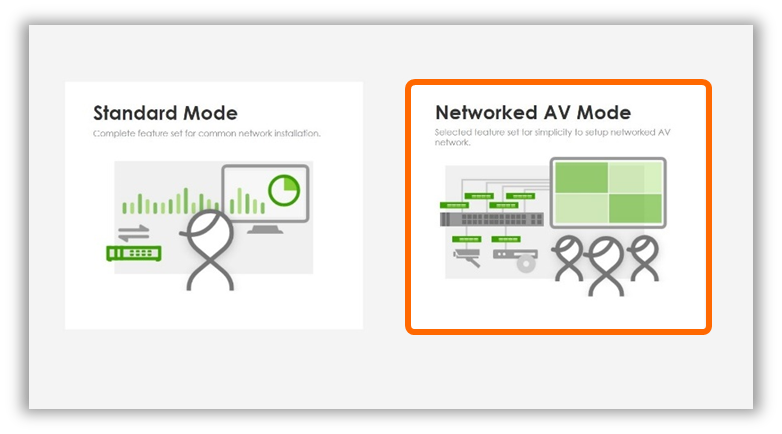

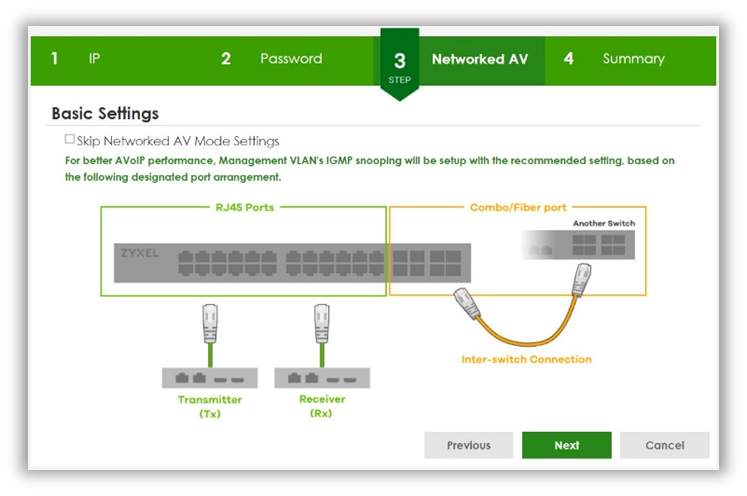

Accesați WebGUI al comutatorului și alegeți "Network AV Mode" -> "Basic Settings" și apăsați "Next".

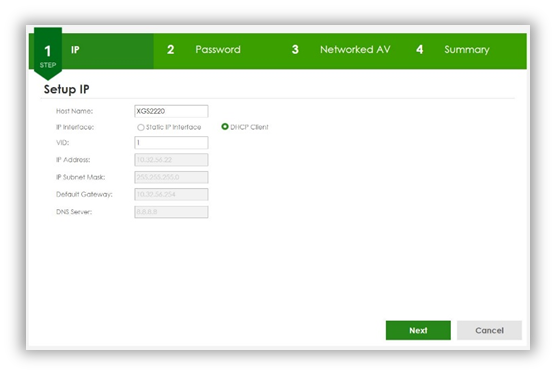

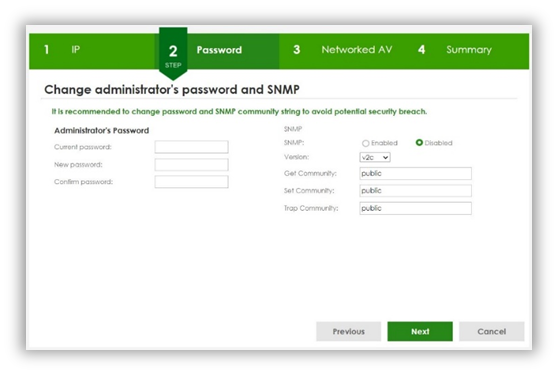

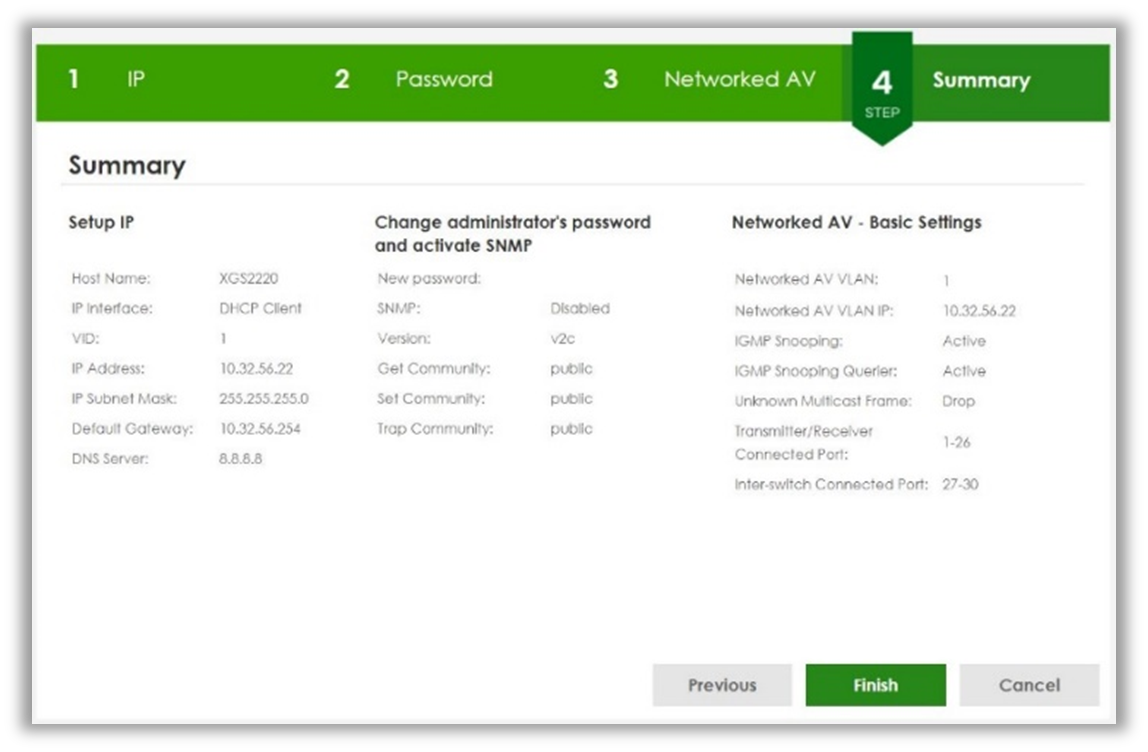

Vă recomandăm să schimbați parola implicită cu una mai complexă. Dacă intenționați să faceți acest lucru mai târziu, puteți sări peste setările "Password" (Parolă) și "IP" (IP) făcând clic pe "Next" (Următorul), treceți la "Summary" (Rezumat) și apăsați "Finish" (Terminare)

Aplicația Dante Audio over IP solicită utilizarea DiffServ Qos în comutatorul de rețea pentru gestionarea traficului, iar grupul multicast PTP este utilizat pentru sincronizarea ceasului pentru a evita problemele de întârziere audio.

2. 2. Activați DiffServ DSCP

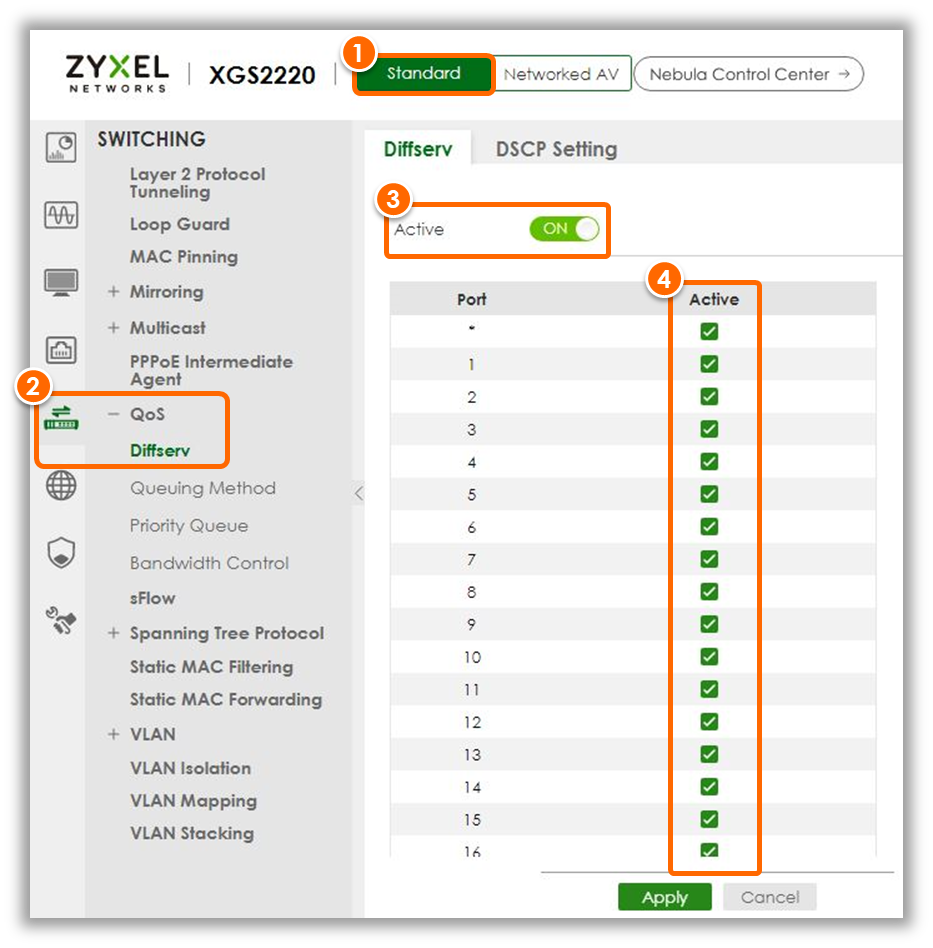

1. Accesați WebGUI șiselectați modul"Standard" (Standard)

2. Selectați Comutare > QoS > Diffserv

3. Comutați Diffserv în poziția Active

4. Activează Diffserv pentru toate porturile

După aceea, aplicați modificările făcând clic pe butonul "Apply".

3. Configurația comutatorului (GS2220 și XS3800)

Adăugați Static Multicast By MAC

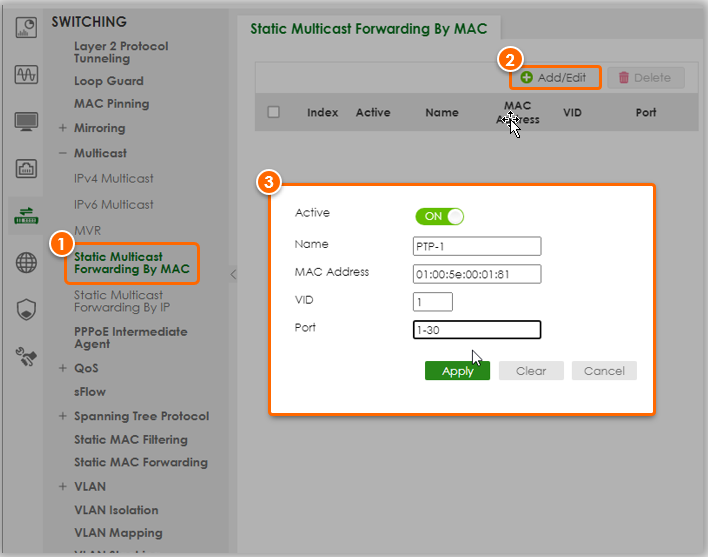

1. 2.Accesați Switching > Multicast > Static Multicast Forwarding by MAC (Comutare > Multicast > Redirecționare multicast statică prin MAC)

2. Faceți clic pe butonul Add/Edit (Adăugare/modificare) pentru a adăuga adresa Static Multicast

3. Configurați adresa de multicast PTP

• Active: On
• Adresa MAC: Adresa multicast
• VID: VLAN audio
• Port: Toate porturile

  Pentru camodificările să fie aplicate, faceți clic pe "Apply" (Aplicați)

Creați intervalul de adrese multicast PTP după cum urmează

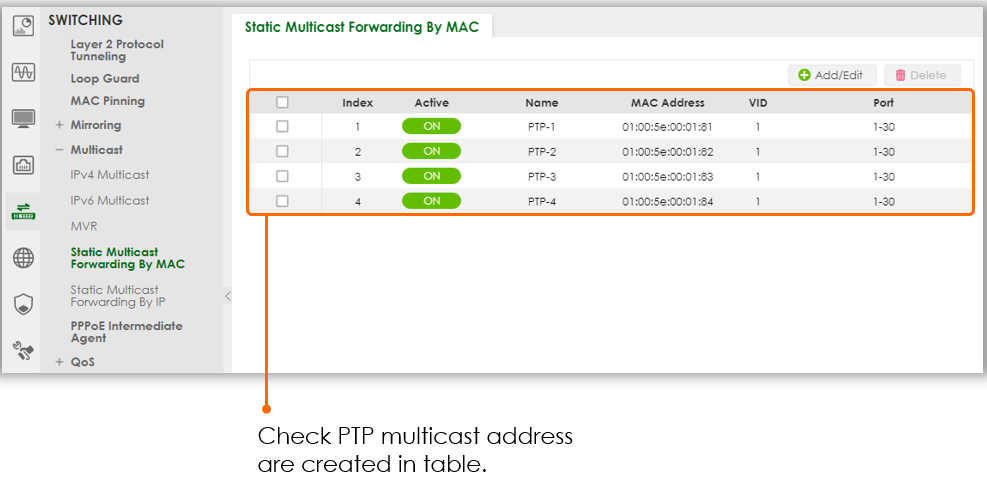

Revizuiți setarea

4. Configurația comutatorului (XMG1930, XS1930 și XGS2220)

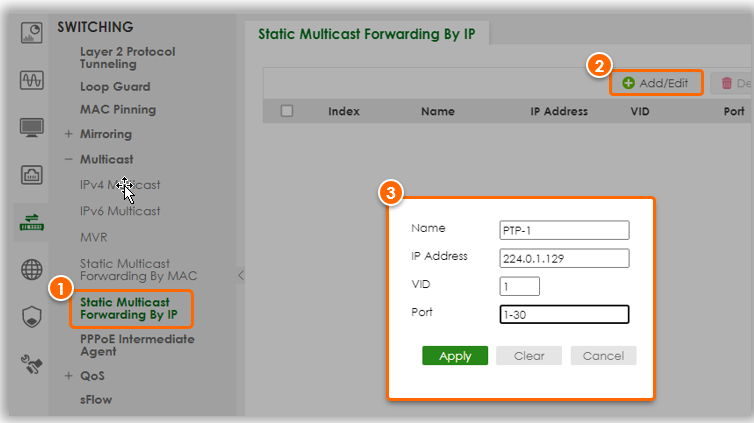

1. 2.Accesați Switching > Multicast > Static Multicast Forwarding by IP (Comutare > Multicast > Redirecționare statică multicast prin IP)

2. Faceți clic pe butonul Add/Edit (Adăugare/modificare) pentru a adăuga intrări de adrese Static Multicast

3. Configurați adresa de multicast PTP

• Adresa IP: Multicast IP address: Multicast IP address
• VID: VLAN audio
• Port: Toate porturile

Pentru ca modificările să fie aplicate, faceți clic pe "Apply" (Aplicați)

Creați intervalul de adrese multicast PTP după cum urmează

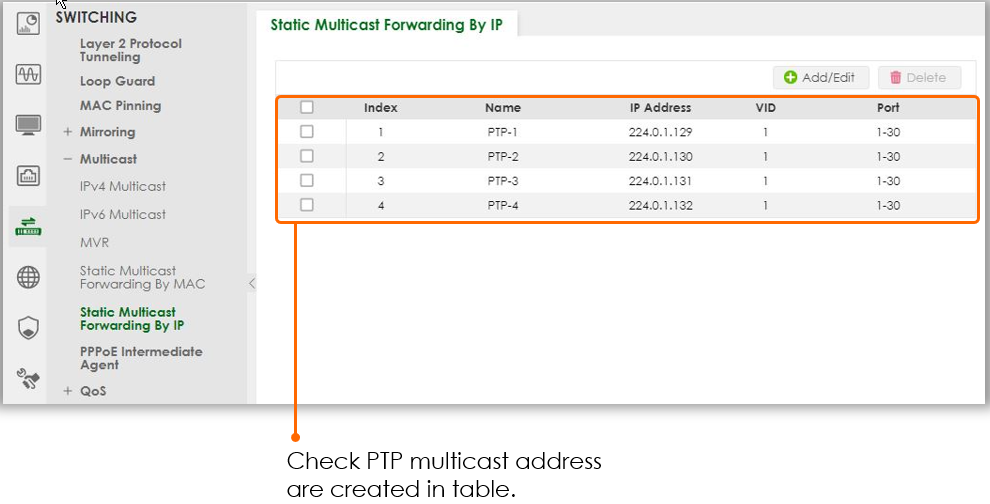

Revizuiți setările
