Exemplul arată administratorilor cum să configureze rutarea IGMP pe Zyxel Layer 3 switch. Acest lucru este necesar atunci când clienții multicast se află într-o rețea LAN sau VLAN diferită de cea a serverului de streaming.

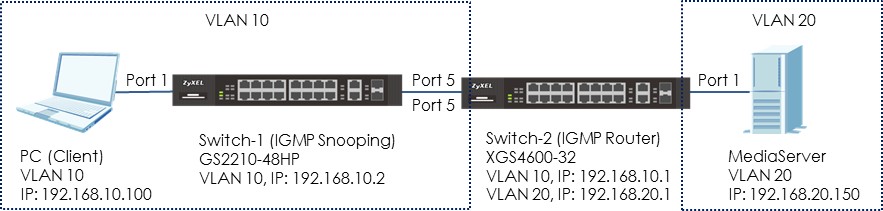

Configurați rutarea IGMP pentru clienții multicast aflați în VLAN-uri diferite

1) Configurarea rutării multicast IGMP

1.Configurați Switch-1

1. Configurați VLAN10 pe Switch-1. (Vă rugăm să consultați subiectul: 2.1 Cum se configurează switch pentru a separa traficul între departamente)

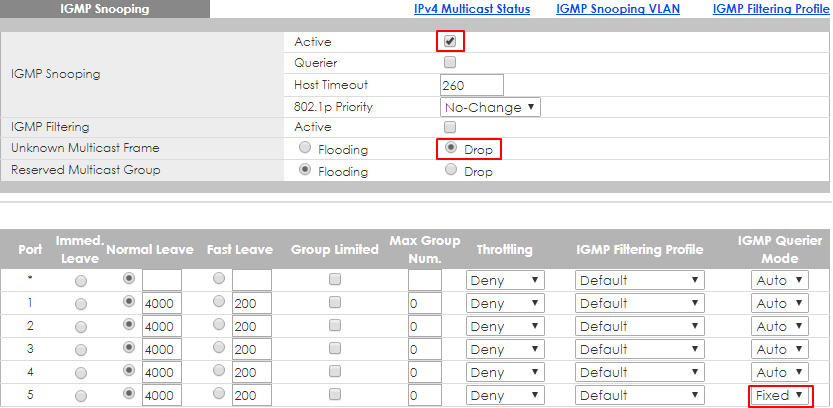

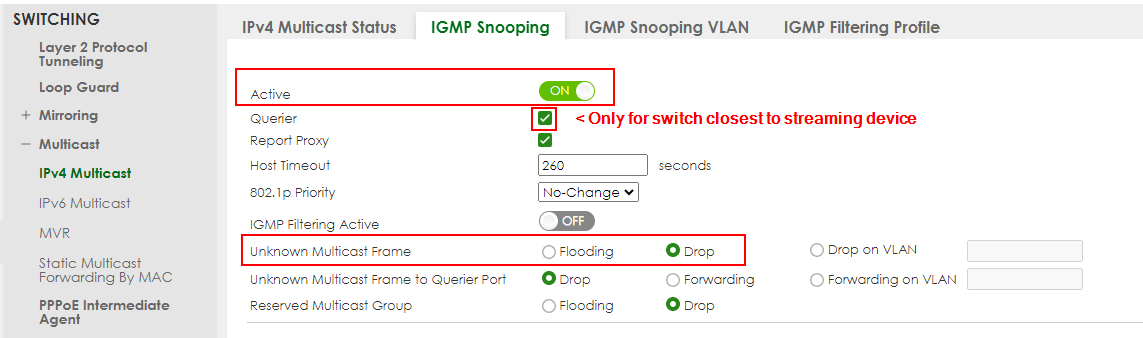

2. Configurați IGMP Snooping: Intrați în interfața web GUI și accesați:

Meniu > Aplicație avansată > Multicast > Multicast IPv4 > IGMP Snooping

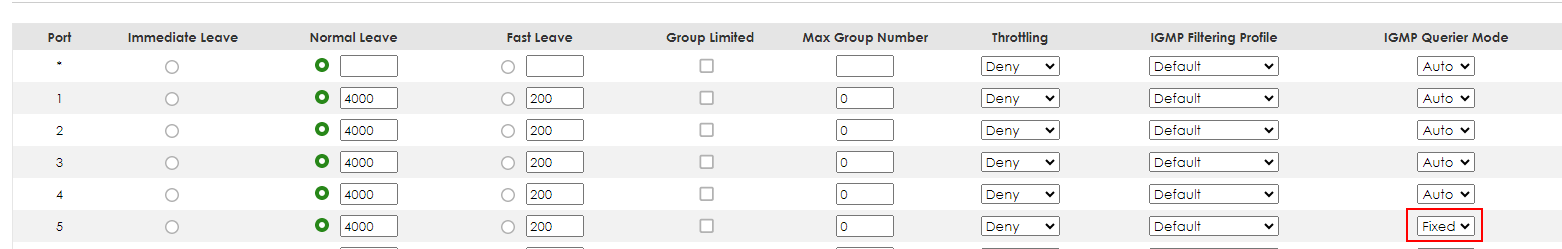

Bifați caseta „Active” și selectați Unknown Multicast Frame ca Drop. Selectați portul 5 ca Fixed. Faceți clic pe „Apply”.

2.Configurați Switch-2

1. Configurați VLAN10 și VLAN20 pe Switch-2. Vă rugăm să consultați subiectul:

Rețea Switch - Configurați VLAN-urile pentru a separa traficul între departamente

2. Configurați adresele IP pentru Switch atât pe VLAN10, cât și pe VLAN20, așa cum se arată în Vă rugăm să consultați subiectul:

Rețea Switch - Modificați adresa IP de gestionare switch [Prima autentificare]

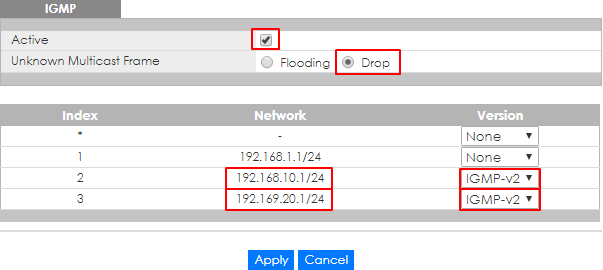

3. Configurați rutarea IGMP:

Intrați în interfața web GUI și accesați:

 Meniu > Aplicație IP > IGMP

Apoi bifați caseta „Active” și selectați VLAN10 și VLAN20 ca IGMP-v2. Selectați „Unknown Multicast Frame” ca„Drop”. Faceți clic pe „Apply”.

3.Testați rezultatul

Redați fluxul pe MediaServer utilizând adresa IP multicast 239.1.1.2.
Solicitați PC-ului să trimită un mesaj IGMP de alăturare pentru 239.1.1.2.
Accesați Meniu > Aplicație avansată > Multicast > Multicast IPv4. PC-ul conectat la portul 10 se alătură grupului de multicast 239.1.1.2.

4.Ce ar putea merge prost?

Switch-2 (router IGMP) trebuie să conțină atât VLAN-ul MediaServer (VLAN20), cât și cel al PC-ului (client) (VLAN10), astfel încât fluxul IGMP să poată fi rutate cu succes.
Dacă fluxul nu este primit de client, încercați să verificați configurația VLAN-ului.
