Точка доступа Zyxel [Консоль] - Как использовать консольный порт для точек доступа

Создан 08/10/2024 09:36 - Обновлено 27/11/2024 13:32

Serhii Boiarynov

Важное уведомление:
Уважаемый покупатель, пожалуйста, обратите внимание, что мы используем машинный перевод для предоставления статей на вашем местном языке. Не весь текст может быть переведен точно. Если есть вопросы или несоответствия по поводу точности информации в переведенной версии, пожалуйста, ознакомьтесь с оригинальной статьей здесь:Original Version

В этой статье мы расскажем о подходящем консольном кабеле для подключения к точке доступа и предоставим пошаговые инструкции по созданию соединения с помощью PuTTY или Tera Term.

Подходящий кабель

Кабель USB TTL - это кабель с четырьмя контактами, включая один контакт со значком треугольника. Пожалуйста, подключите кабель USB TTL к точке доступа, используя контакт консоли с треугольником на месте контакта консоли точки доступа со значком треугольника (контакт 1).

Кабель USB TTL выглядит так, как показано на рисунке ниже, пожалуйста, следуйте определению контактов заголовка консоли Zyxel:

Pin1 NA (оставить пустым)
Pin3 Зеленый (TX)
Контакт2 Белый (RX)
Контакт4 Черный (GND)
Помните, что не подключайте контакт красного цвета к контакту консоли Zyxel.

Процесс подключения

Подключите кабель к точке доступа, как описано в предыдущем шаге.
Запустите приложение (в нашем примере мы используем Tera Term).

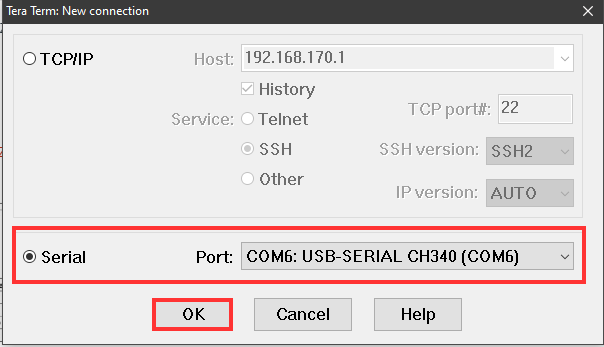

Установите "Serial" и выберите порт, к которому подключен кабель, как показано на рисунке ниже.

В открывшемся окне Tera Term нажмите "Настройка".
Выберите - Последовательный порт
В поле "Скорость" установите 115200
Нажмите "Новые настройки".

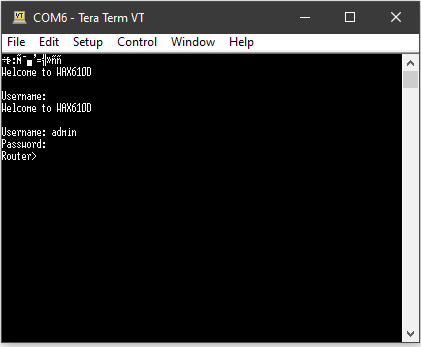

В открывшемся окне консоли вам может понадобиться нажать "Enter", чтобы обновить соединение и убедиться, что подключение к точке доступа прошло успешно.
Теперь введите имя пользователя и пароль для точки доступа.
