Понимание светодиодных индикаторов на точках доступа Zyxel: Руководство для пользователей и администраторов

Создан 18/09/2025 13:33 - Обновлено 23/09/2025 07:33

Serhii Boiarynov

Важное уведомление:
Уважаемый покупатель, пожалуйста, обратите внимание, что мы используем машинный перевод для предоставления статей на вашем местном языке. Не весь текст может быть переведен точно. Если есть вопросы или несоответствия в отношении точности информации в переведенной версии, пожалуйста, ознакомьтесь с оригинальной статьей здесь:Original Version

Светодиодные индикаторы на точках доступа Zyxel предоставляют пользователям и администраторам быстрый и надежный способ узнать о состоянии устройства, подключении к сети и активности. Zyxel применяет единый дизайн светодиодных индикаторов во всем своем портфолио точек доступа, что облегчает управление и устранение неисправностей в смешанных средах без путаницы.

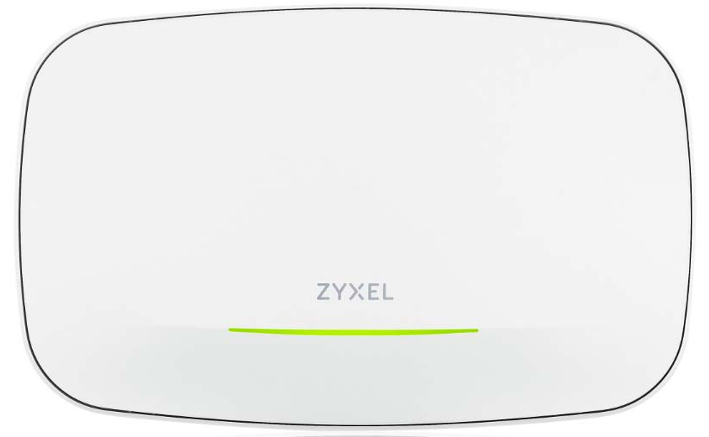

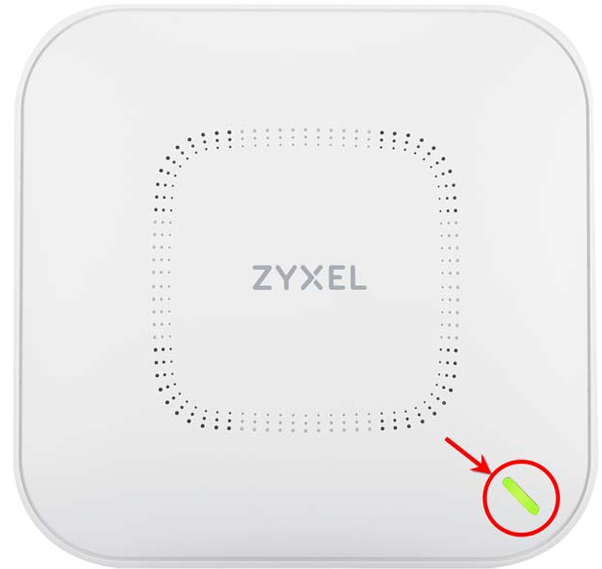

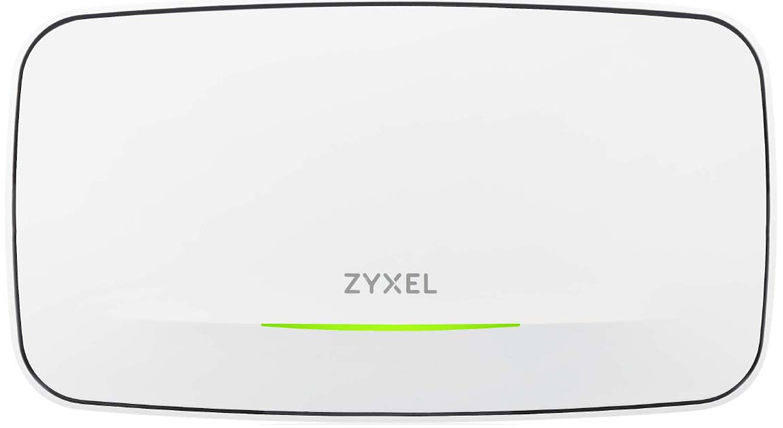

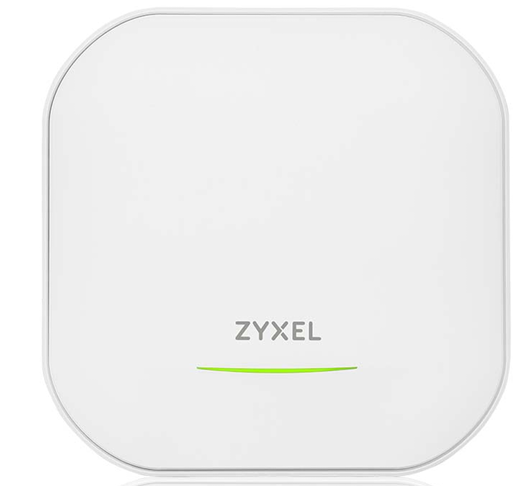

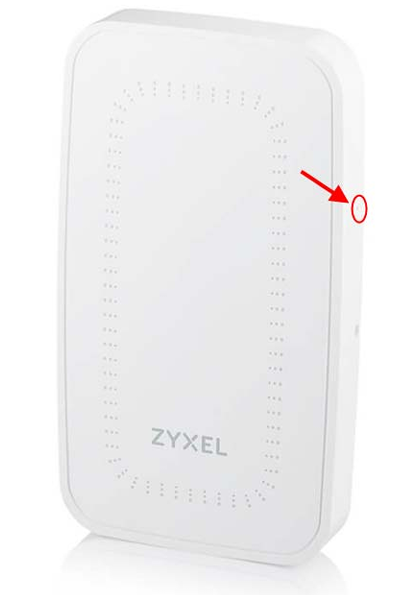

В данном руководстве описывается поведение светодиодов и индикаторы портов Ethernet для следующих моделей Zyxel: NWA130BE, WBE530, WBE630S, WBE510D, NWA210BE, NWA110BE, NWA110AX, NWA210AX, WAX510D, WAX610D, WAX630S, WAX300H LED, NWA220AX-6E, WAX620D-6E LED и WAX650S. Узнав, как интерпретировать светодиодные индикаторы на этих устройствах и как использовать функцию подавления светодиодов, вы сможете обеспечить более плавную работу и быстрое решение проблем.

Янтарный/зеленый светодиод

В: Почему светодиод быстро мигает янтарным и зеленым цветом (интервал 300 мс)?
О: Устройство Zyxel загружается.

В: Почему светодиод медленно мигает янтарным и зеленым (с интервалом в 1 секунду)?
О: Устройство Zyxel обнаруживает центр управления NCC (Nebula).

В: Почему светодиод мигает янтарным/зеленым цветом 3 раза, а затем становится сплошным зеленым на 3 секунды?
О: Устройство Zyxel обнаруживает AC или управляется NCC, но не может подключиться к NCC. Устройство повторно пытается установить соединение.

В: Почему светодиодный индикатор мигает янтарным/зеленым цветом 2 раза, а затем горит сплошным зеленым цветом в течение 3 секунд?
О: Устройство Zyxel управляется AC, но восходящий канал связи отключен.

Зеленый светодиод

В: Почему светодиодный индикатор медленно мигает зеленым (1 с включен / 1 с выключен)?
О: Беспроводной модуль отключен/не работает, активны настройки WiFi по умолчанию, или устройство настроено для управления NCC, но еще не зарегистрировано.
(В некоторых моделях WiFi отключается автоматически при подаче питания по технологии IEEE 802.3af PoE).

В: Почему светодиодный индикатор горит зеленым цветом?
О: Устройство Zyxel готово к работе, WiFi активен, и клиенты могут быть подключены.

Янтарный светодиодный индикатор

В: Почему светодиод горит янтарным цветом?
О: Устройство готово к работе, но находится в режиме ограниченной мощности. WiFi активен, и клиенты могут подключаться, но некоторые радиостанции (в зависимости от модели) отключены в соответствии с IEEE 802.3af PoE.

Ярко-синий светодиод

В: Почему светодиод горит ярко-синим цветом?
О: WiFi активен, но клиенты не подключены, и устройство находится в режиме полной мощности.

Белый светодиод

В: Почему светодиод быстро мигает белым цветом (100 мс в секунду)?
О: Светодиод локатора включен - он автоматически выключится через 1-60 минут (по умолчанию 10 минут).
(Примечание: в некоторых моделях светодиод может выглядеть светло-фиолетовым).

Синий светодиод

В: Почему светодиод медленно мигает синим цветом (1 с включен / 1 с выключен)?
О: Устройство Zyxel выполняет проверку доступности канала (CAC) с помощью DFS для сканирования на наличие сигналов радара.

Красный светодиодный индикатор

В: Почему светодиод горит красным цветом?
О: Устройству Zyxel не удалось загрузиться или произошел системный сбой.

В: Почему светодиод мигает красным очень быстро (50 мс включено / 50 мс выключено)?
О: Устройство находится в процессе обновления микропрограммы.

В: Почему светодиодный индикатор мигает красным 3 раза, а затем приостанавливается на 3 секунды?
О: Восходящий канал устройства Zyxel отключен.

НАЗВАНИЕ	СОСТОЯНИЕ	ОПИСАНИЕ
Янтарно-зеленый	Попеременно мигает янтарным и зеленым цветом (интервал 300 миллисекунд).	Устройство Zyxel загружается.
Янтарно-зеленый	Поочередно мигает янтарным и зеленым (с интервалом в 1 секунду).	Устройство Zyxel обнаруживает NCC.
Янтарно-зеленый	Поочередно мигает янтарным и зеленым 3 раза, а затем горит непрерывным зеленым цветом в течение 3 секунд.	Устройство Zyxel обнаруживает AC или управляется NCC, но не может подключиться к NCC и восстанавливает соединение с NCC.
Янтарно-зеленый	Поочередно мигает янтарным и зеленым 2 раза, а затем становится сплошным зеленым на 3 секунды.	Устройство Zyxel управляется AC, но восходящий канал связи отключен.
Зеленый	Медленно мигает (включается на 1 секунду, выключается на 1 секунду).	Беспроводной модуль устройства Zyxel отключен или неисправен, устройство Zyxel использует настройки WiFi по умолчанию, или устройство Zyxel настроено на управление с помощью NCC, но еще не зарегистрировано в NCC. Примечание: Сети WiFi на устройствах WAX650S, NWA220AX-6E и WAX620D-6E автоматически отключаются, если они подключены к устройству, подающему питание по стандарту IEEE 802.3af PoE.
Зеленый	Постоянно горит	Устройство Zyxel готово к работе, беспроводной интерфейс устройства Zyxel активирован, и/или клиенты WiFi подключены к устройству Zyxel в режиме полной мощности.

НАЗВАНИЕ	СОСТОЯНИЕ	ОПИСАНИЕ
Янтарный	Постоянно включен	Устройство Zyxel готово к работе в режиме ограниченного энергопотребления, беспроводной интерфейс устройства Zyxel активирован, и/или к устройству Zyxel подключены WiFi-клиенты. Примечание: Сети WiFi на устройствах WAX650S, NWA220AX-6E, WAX620D-6E и WAX640S-6E отключаются автоматически, если они подключены к устройству, подающему питание по технологии IEEE 802.3af PoE. Не все модели поддерживают режим ограниченного питания.
Ярко-синий	Постоянно включен	Беспроводной интерфейс устройства Zyxel активирован, но нет подключенных клиентов WiFi, когда устройство находится в режиме полной мощности.
Белый	Медленно мигает (в течение 100 мс в секунду).	Светодиод локатора включен. Он автоматически выключается через заданное время (1-60 мин). По умолчанию длительность составляет 10 минут. Примечание: Цвет белого светодиода может незначительно отличаться (например, очень светло-фиолетовый) в разных моделях.
Синий	Медленное мигание (мигает в течение 1 секунды, выключается в течение 1 секунды)	Устройство Zyxel выполняет проверку доступности канала (CAC) с динамическим выбором частоты (DFS) для мониторинга канала на наличие сигналов радаров.
Красный	Включен	Устройство Zyxel Device не смогло загрузиться или испытывает системный сбой.
Красный	Быстро мигает (включен в течение 50 миллисекунд, выключен в течение 50 миллисекунд)	Устройство Zyxel находится в процессе обновления микропрограммы.
Красный	Медленное мигание (мигает 3 раза, выключается на 3 секунды)	Восходящий канал устройства Zyxel отключен.
