Решение Device HA (High Availability) (HA PRO) гарантирует непрерывное подключение к сети за счет использования пары брандмауэров, объединенных в активно-пассивную конфигурацию. В этой конфигурации активный брандмауэр обрабатывает трафик в нормальных условиях, а пассивный брандмауэр остается в режиме ожидания. Если активное устройство выходит из строя, пассивное устройство автоматически принимает на себя функции активного брандмауэра в течение нескольких секунд, обеспечивая минимальные сбои и бесперебойную работу сети.

Внедрение функции высокой доступности устройства

• Запуск и работающая конфигурация
• Сигнатуры
• Device Insight
• Список внешних блоков
• Записи аренды DHCP
• Двухфакторная аутентификация
• Сертификаты
• Лицензии, включая NCC, если применимо
• Время работы устройства Zyxel

Требование

• Для устройства HA требуется та же модель брандмауэра и должна быть установлена та же версия прошивки.
• Оба устройства должны быть зарегистрированы в одной организации.

Роли первичного и вторичного устройств

• Роли основного и дополнительного устройств определяются перед развертыванием и остаются неизменными во время работы устройства.
• Состояния активного и пассивного режимов могут динамически изменяться во время обхода отказа.

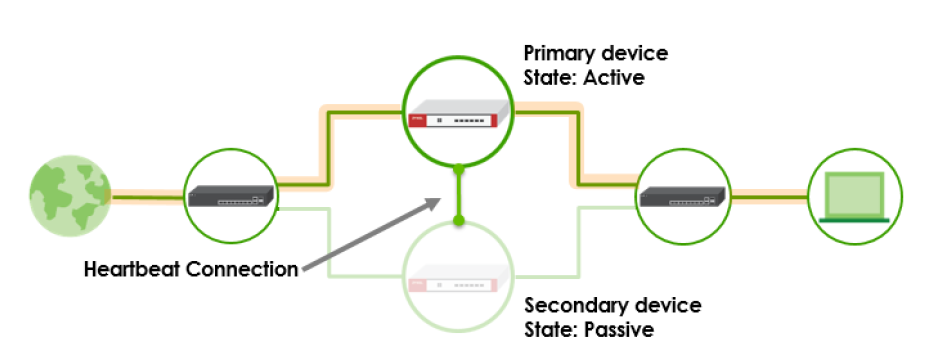

Порт сердцебиения

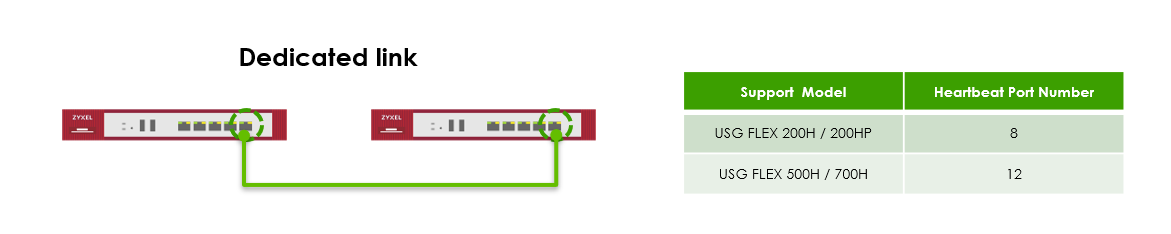

• Выделенный порт сердцебиения с прямым соединением между устройствами для мониторинга состояния друг друга

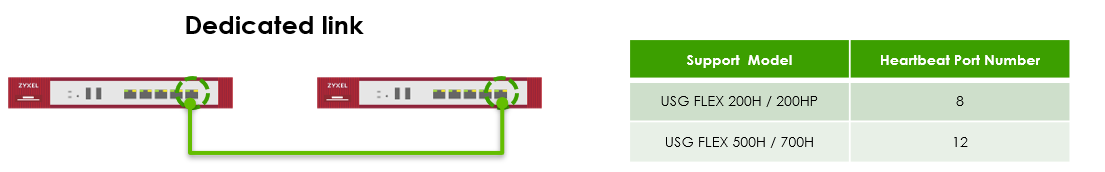

• Порт сердцебиения для каждой модели заранее определен.

Необходимые условия для HA устройств

• Убедитесь, что первичное и вторичное устройства соответствуют следующим требованиям:

1. Одинаковая модель - Оба устройства должны быть USG FLEX 200H; разные модели (например, 200H против 200HP) не поддерживаются.
2. Одинаковая прошивка - Должна использоваться одна и та же версия (uOS 1.31 или более поздняя).
3. Одинаковая организация Nebula - оба устройства должны быть зарегистрированы в одной организации.

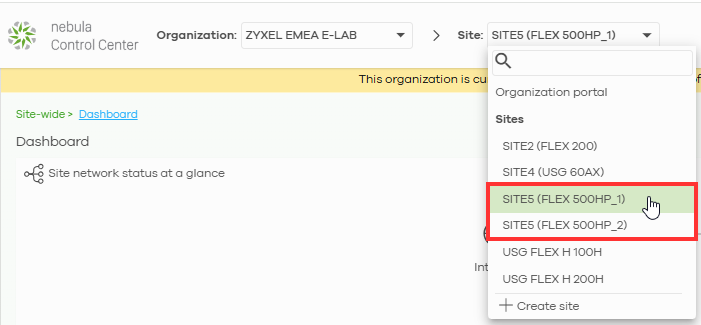

   • Назначьте первичное устройство сайту 1
   • Назначьте вторичный на сайт 2

Примечание: Настоятельно рекомендуется выполнить шаги по регистрации устройства на Nebula перед сопряжением HA.

• Включить SSH - SSH должен быть включен на обоих устройствах (Система > SSH) с использованием порта 22 для синхронизации устройств HA.
• IP-подсеть управления - поддерживается только 255.255.255.0.

Настройка Device HA

Чтобы настроить функцию Device HA, войдите в веб-интерфейс брандмауэров Zyxel и перейдите по адресу:

Set up Device HA on the active Zyxel Device in System > Device HA > HA Configuration.

Ответственно подойдите к выбору типа Mac-адреса, так как после активации HA этот параметр изменить нельзя. Для внесения дальнейших изменений необходимо деактивировать HA, внести изменения, а затем снова настроить HA.

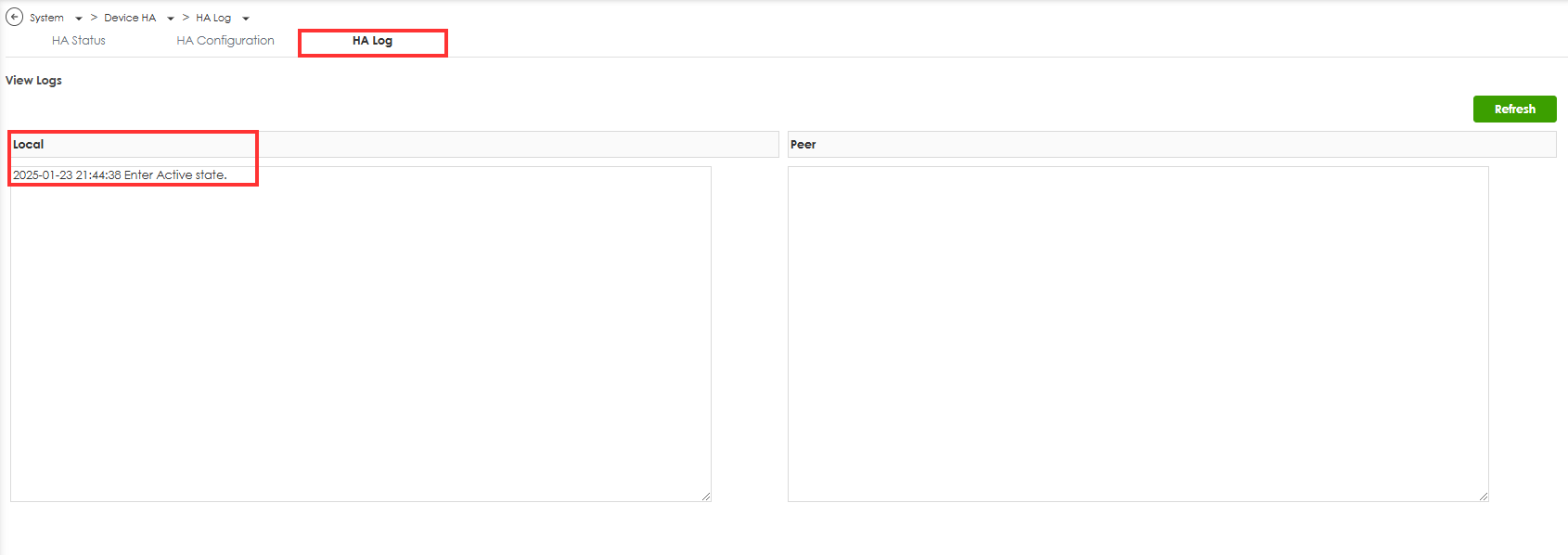

Проверьте журнал HA активного устройства Zyxel Device в System > Device HA > HA Log

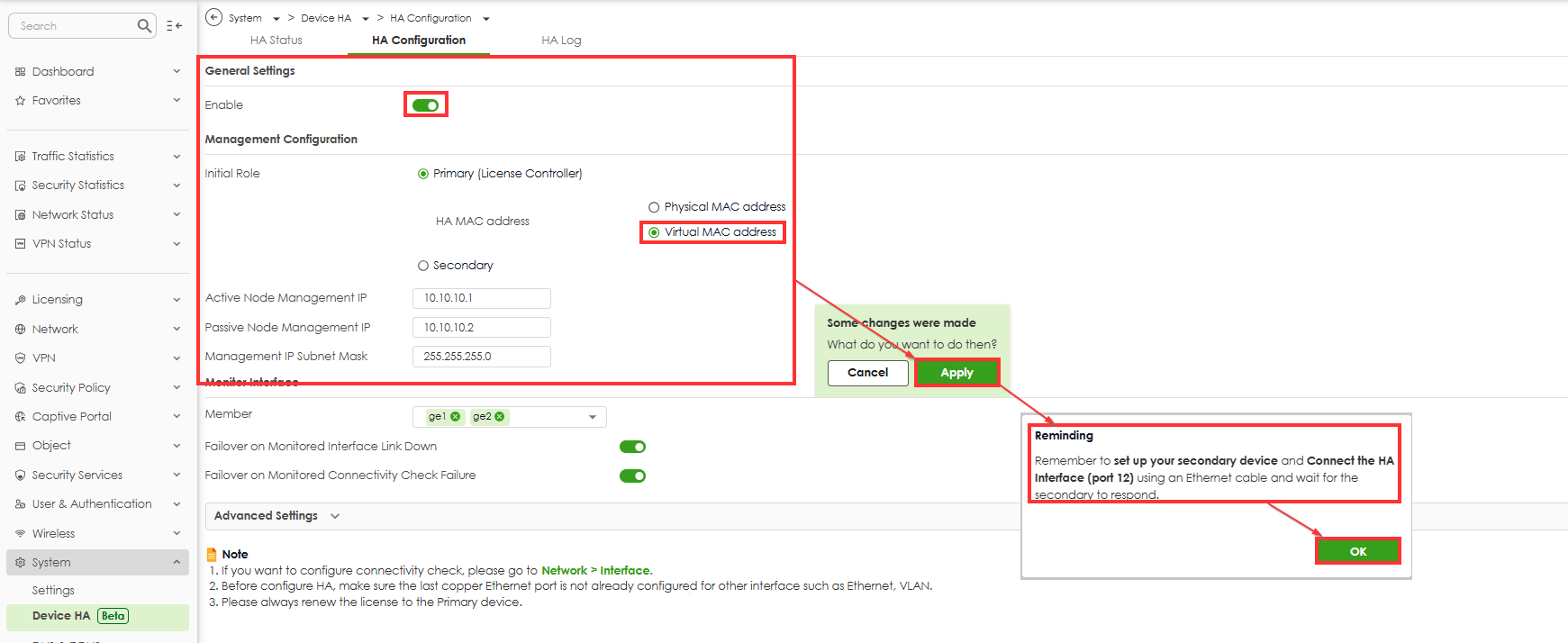

Настройте HA устройства на пассивном устройстве Zyxel Device в System > Device HA > HA Configuration.

Включить - Конфигурация HA (На этом этапе дальнейшие действия не требуются. После активации HA на пассивном устройстве отключите от него все сетевые подключения, а затем подключите кабель heartbeat от активного устройства к пассивному).

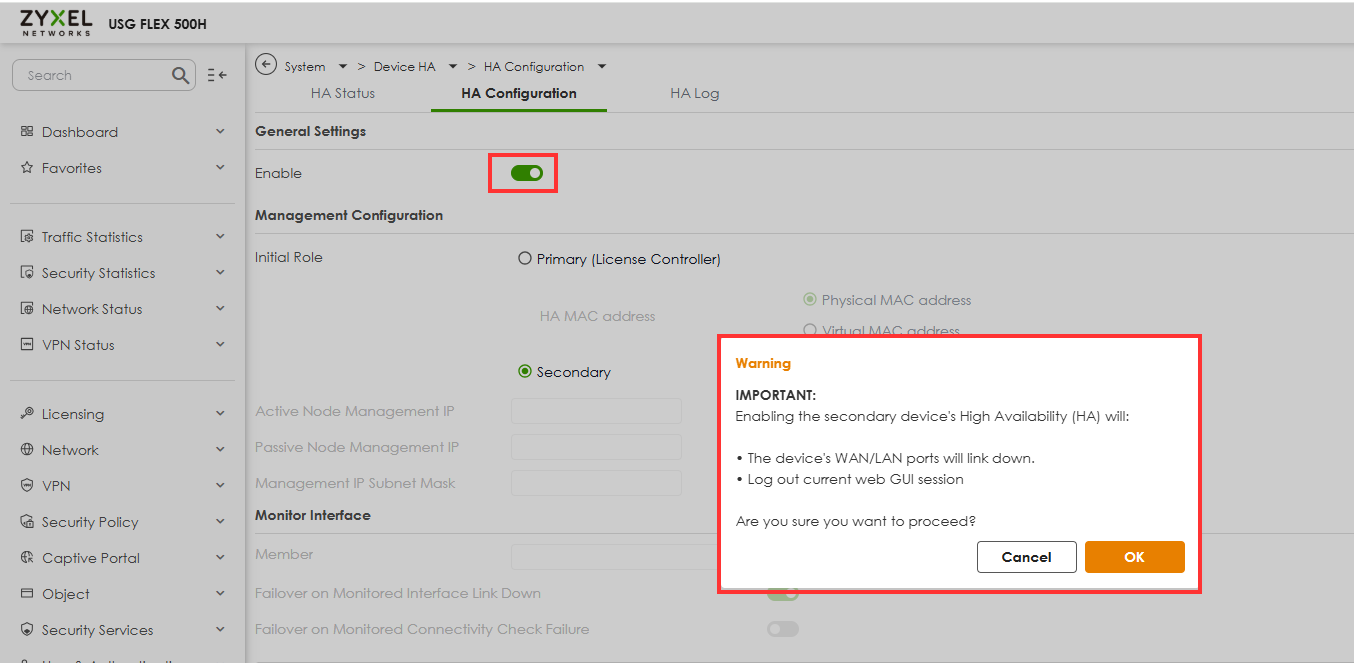

Предупреждение ВАЖНО: Включение высокой доступности (HA) на вторичном устройстве приведет к тому, что:
- Порты WAN/LAN устройства будут отключены.
- Выйдите из текущей сессии веб-интерфейса

Подключите кабель Heartbeat Ethernet между активным и пассивным устройствами Zyxel.

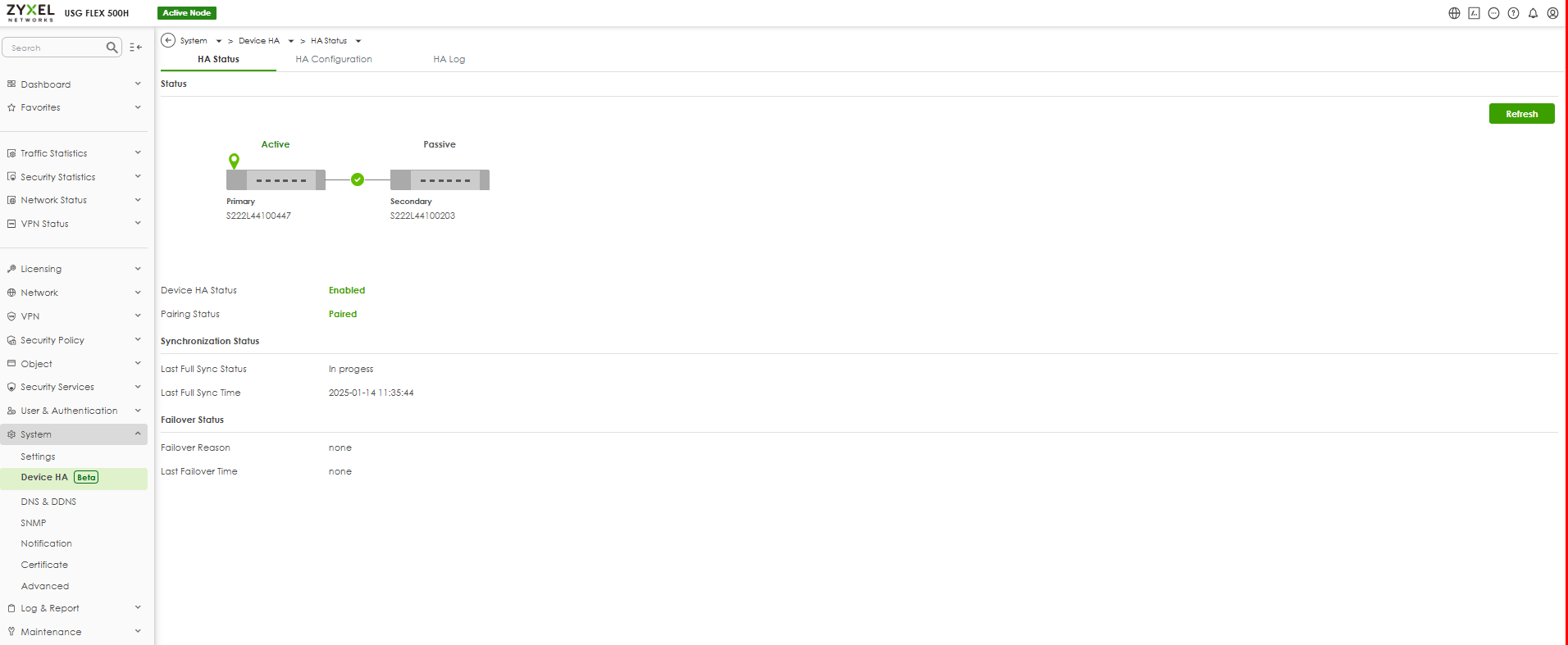

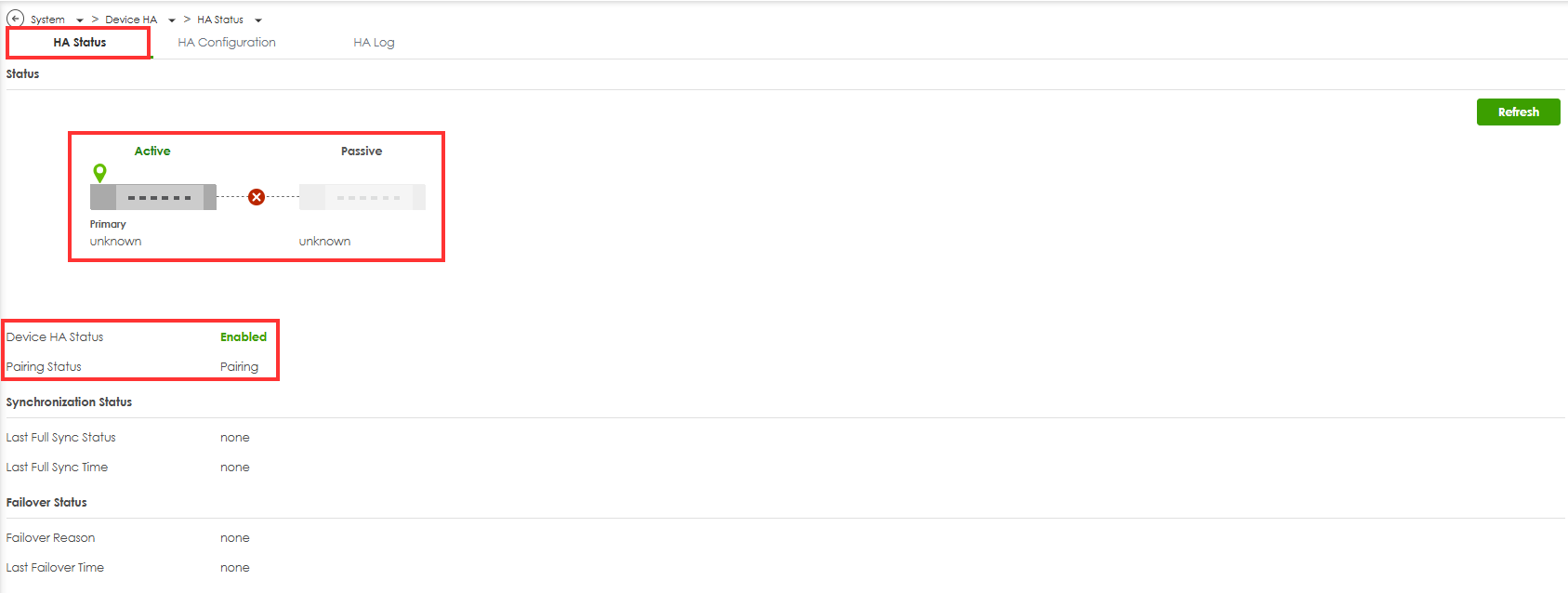

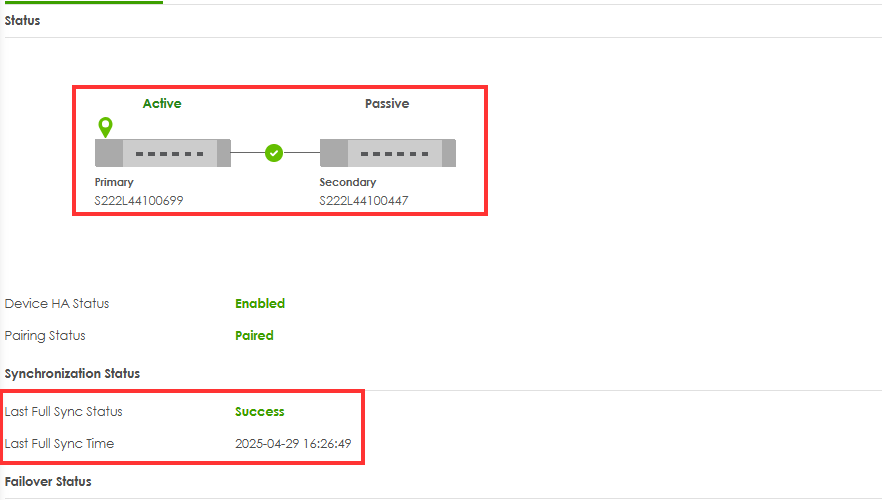

Проверьте состояние HA активного и пассивного устройств Zyxel в разделе Система > Устройство HA > Состояние HA.

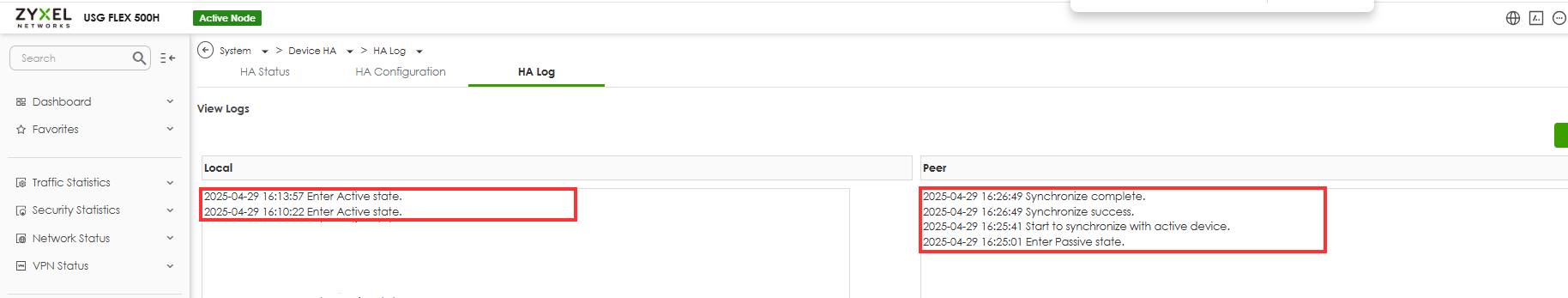

Проверьте журналы на активном устройстве Zyxel Device в System > Device HA > HA Log.

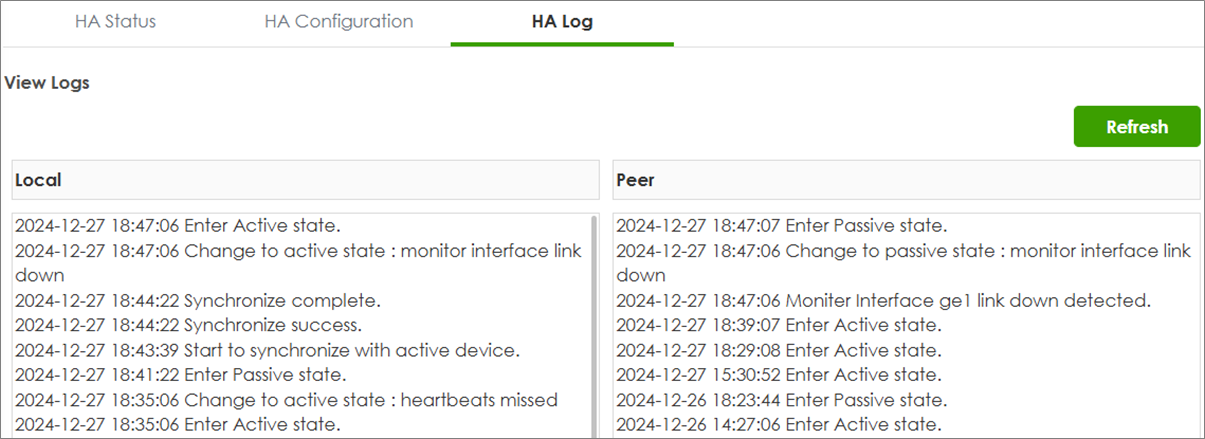

Успех обхода отказа - журнал

Обработка ошибок

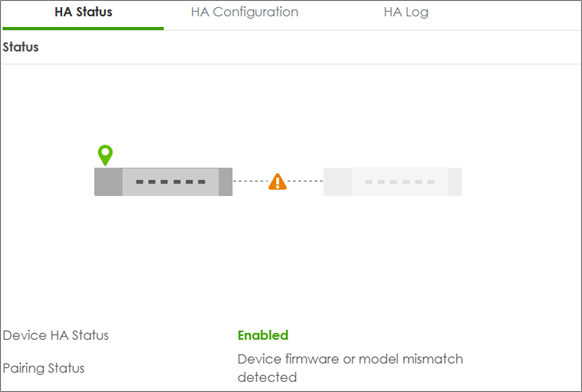

Брандмауэр обнаружит, если прошивка или модель устройства отличается

Состояние "Сопряжение не удалось": Невозможно правильно получить MAC/SN из сертификата Регистрация устройства не удалась Обнаружено несоответствие прошивки или модели устройства Устройства принадлежат разным организациям Несоответствие прав собственности на устройство Устройство не приписано к сайту

Пример 1: Как проверить состояние HA устройства

usgflex500h> show state vrf main device-ha status
status
    enabled true
    pairing-state paired
    pairing-msg Paired
    ha-health-state connected
    local-state passive
    local-role primary
    active
        role secondary
        sn S212L4029XXXX
        icon-color on
        ..
    passive
        role primary
        sn S212L4029XXXX
        icon-color on
        ..
    ..

usgflex500h> show state vrf main device-ha summary
summary
    last-failover-epoch 1735296426
    last-failover-reason "Monitor interface link down"
    last-sync-epoch 1735296121
    last-sync-status Success
    ..

Пример 2: Принудительная полная синхронизация

[Активно]

usgflex500h> cmd device-ha force-sync full
OKusgflex500h>

[Пассивный]

usgflex500h> cmd device-ha force-sync full
This command can only be used on active device.

Пример 3: Как проверить состояние синхронизации?

[Пассивный]

usgflex700h> show state vrf main device-ha _debug sync-info
sync-info
    op-state passive
    msg "[Full sync(1024)] Received file sync event."
    date 2024/12/30-11:13:37
    ..
sync-info
    op-state passive
    msg "[Full sync(1024)] Full sync start..."
    date 2024/12/30-11:13:37
    ..
sync-info
    op-state passive
    msg "[Neoagent Certificate(8)] Neoagent Certificate sync start..."
    date 2024/12/30-11:13:37
    ..
sync-info
    op-state passive
cert_neoagent.tar.bz2 download success!"
    date 2024/12/30-11:13:37
    ..

Обратите внимание:

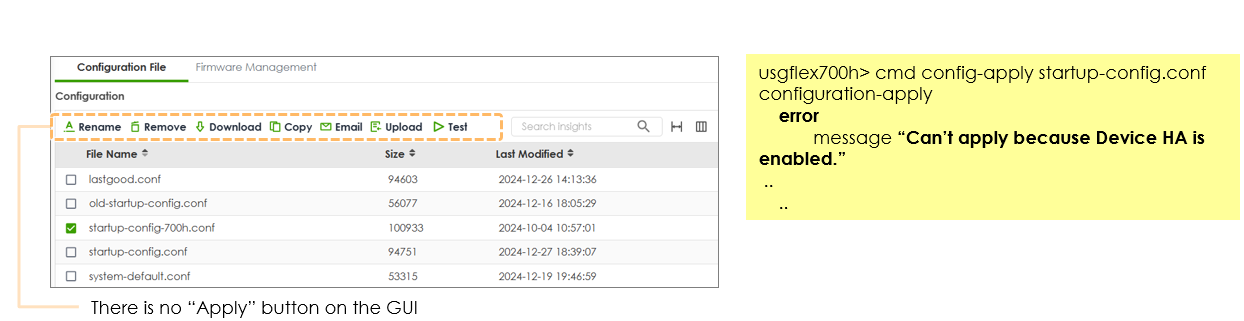

uOS 1.31 не позволяет пользователям применять конфигурацию в GUI, CLI и NCC live tool, когда устройство HA сопряжено.
Причина в том, чтобы избежать применения конфигурации, когда HA не активирована.
