Simple Network Management Protocol (SNMP) - это протокол прикладного уровня, используемый для управления и мониторинга устройств на базе TCP/IP. SNMP используется для обмена управляющей информацией между системой управления сетью (NMS) и сетевым элементом (NE).
Сеть, управляемая по протоколу SNMP, состоит из двух основных компонентов: Агентов и Менеджера.
Агент - это программный модуль управления, который находится в управляемом коммутаторе (Switch). Агент переводит локальную управляющую информацию от управляемого коммутатора в форму, совместимую с SNMP.
Более того, он содержит объектные переменные/управляемые объекты, которые определяют каждую часть информации, собираемой о коммутаторе. Примерами переменных являются количество принятых пакетов, состояние порта узла и т.д. База управляющей информации (MIB) представляет собой набор управляемых объектов. SNMP позволяет менеджеру и агентам взаимодействовать для получения доступа к этим объектам.
Менеджер - это консоль, с помощью которой администраторы сети выполняют функции управления сетью. На нем выполняются приложения для управления и мониторинга управляемых устройств.
Кроме того, он может управлять и контролировать коммутатор по сети с помощью SNMP первой версии (SNMPv1), SNMP версии 2c или SNMP версии 3.
1) Настройка SNMP
В этом руководстве мы покажем, как настроить базовую конфигурацию SNMP на наших коммутаторах.

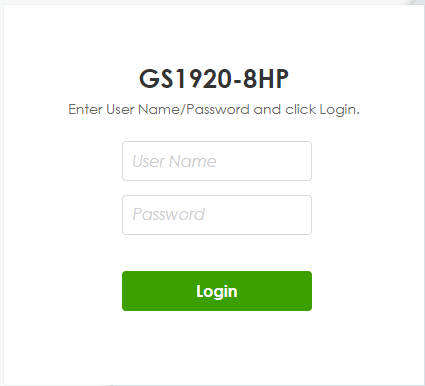

1. Получите доступ к устройству, введя его IP-адрес в адресную строку браузера, и войдите в систему, используя учетные данные устройства
2. На приборной панели щелкните по быстрой ссылке SNMP Status
3. Выберите нужную версию SNMP, а затем настройте Get, Set и Trap Community в соответствии с вашим программным обеспечением для управления SNMP (по умолчанию: public).
5. Настройте назначение ловушки, чтобы коммутатор мог отправлять ловушки (уведомления) управляющему программному обеспечению SNMP с настроенной пользователем группой ловушек, затем "Применить".
6. Перейдите к:
SYSTEM > SNMP > SNMP Trap Group
На экране Trap Group можно указать типы SNMP-ловушек, которые должны отправляться SNMP-менеджеру, а затем с помощью экрана Trap Port выбрать, какой тип группы ловушек принимается на каком порту коммутатора
8. При использовании SNMPv3 необходимо настроить некоторые специфические для пользователя параметры, приведенные ниже
9. Для создания пользователя необходимо перейти на экран SNMP User и добавить пользователя там
Затем перейдите по адресу:
SYSTEM > SNMP > SNMP User > Add/Edit User
2) Настройка SNMP в Legacy GUI
В этом руководстве мы покажем, как настроить базовую конфигурацию SNMP на наших коммутаторах.

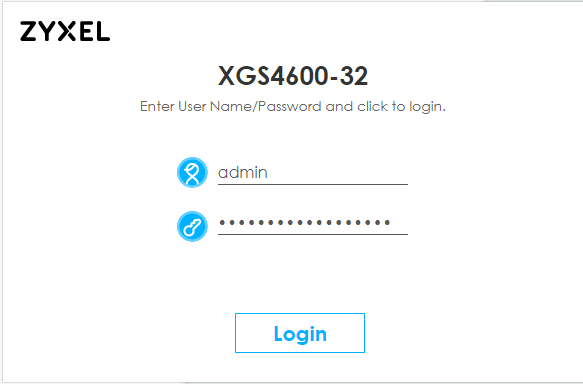

1. Получите доступ к устройству, введя его IP-адрес в адресную строку браузера, и войдите в систему, используя учетные данные устройства

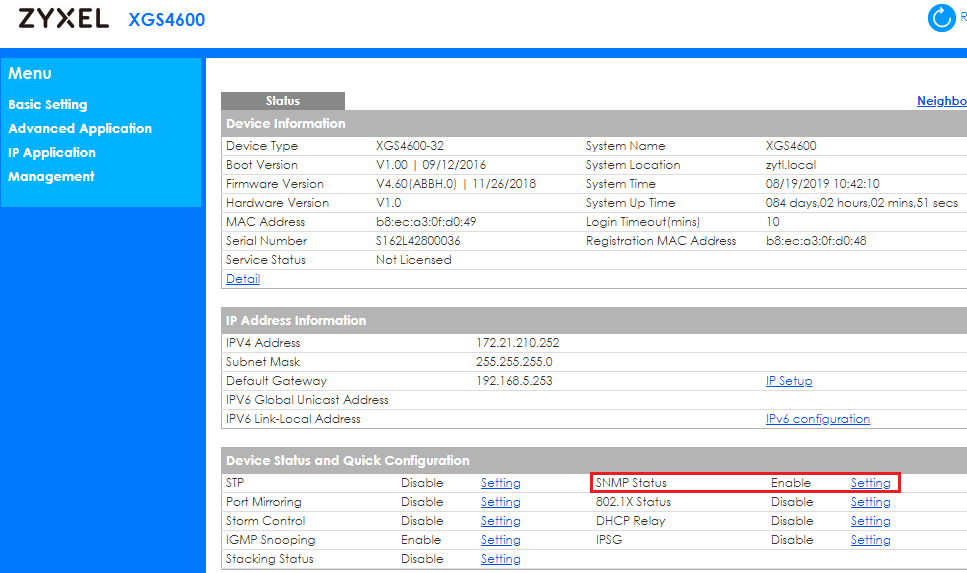

2. На приборной панели щелкните по быстрой ссылке SNMP Status > Setting

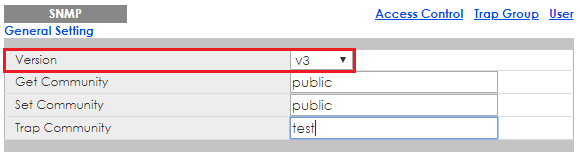

3. Выберите здесь версию SNMP, которую вы хотите использовать
4. Настройте сообщества Get, Set и Trap в соответствии с вашим программным обеспечением для управления SNMP (по умолчанию: public)
5. Настройте назначение ловушки, чтобы коммутатор мог отправлять ловушки (уведомления) управляющему программному обеспечению SNMP с настроенной пользователем группой ловушек, затем "Применить".
6. Перейдите к экрану Trap Group, чтобы указать типы SNMP-ловушек, которые должны отправляться SNMP-менеджеру.
7. С помощью экрана Trap Port выберите, на какой порт коммутатора поступает группа ловушек.
8. При использовании SNMPv3 необходимо настроить некоторые специфические для пользователя параметры
9. Для создания пользователя необходимо перейти на экран SNMP User и добавить пользователя там
