В этой статье объясняется, как брандмауэры Zyxel и switches поддерживают установку в стандартную 19-дюймовую стойку, с акцентом на различные модели и форм-факторы. В ней рассказывается, входят ли кронштейны для монтажа в стойку («ушки») в комплект поставки или требуются отдельно, как определить устройства, пригодные для монтажа в стойку, и как проверить варианты монтажа в официальной документации Zyxel.
Примечание: это общие рекомендации. Всегда проверяйте технические характеристики или руководство по установке для вашей конкретной модели.
Ключевое понятие
Стандартная ширина 19-дюймовой стойки:
- 482,6 мм
Если устройство меньше, для доведения его до полной ширины используются удлинительные накладки.
Как определить тип крепления в зависимости от ширины устройства
| Ширина устройства | Тип крепления |
|---|---|
| < 250 мм | Только полка / стол |
| 250–430 мм | Монтаж в стойку с удлиненными ушками |
| ≥ 430 мм | Стандартное крепление в 19-дюймовую стойку |
Расчет размера ушек
Используйте следующую формулу:
(482,6 мм − ширина устройства) / 2
Это дает приблизительный размер одного ушка для монтажа в стойку.
Важные примечания
- Размер ушка является лишь приблизительным
- Расположение и форма отверстий могут отличаться
- По возможности всегда используйте оригинальные комплекты для монтажа в стойку от Zyxel
Кроме того, можно использовать универсальные крепления, но только после предварительной проверки совместимости: Как найти аксессуары и запасные части Zyxel
Брандмауэр

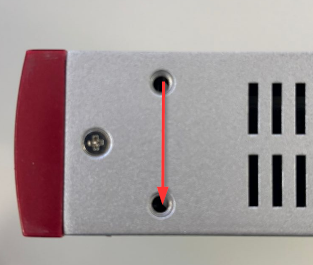

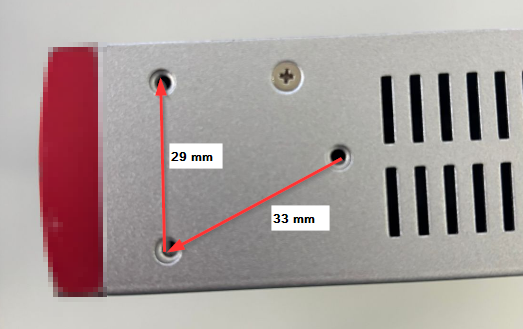

| USG FLEX 500H / USG FLEX 700H | USG FLEX 200H / HP |
| Модель | Для монтажа в стойку | Комплект для монтажа в стойку 19 дюймов в комплекте | Размеры устройства (Ш × Г × В, мм) | Размер комплекта для монтажа в стойку с каждой стороны (мм) |
| USG FLEX 50H / HP | Нет | Нет | 216 × 143 × 33 | Настольное устройство |
| USG FLEX 100H / HP | Нет | Нет | 216 × 143 × 33 | Настольное устройство |
| USG FLEX 200H / HP | Да | Да | 272 × 187 × 36 | ~105 мм |
| USG FLEX 500H | Да | Да | 300 × 182 × 43,5 | ~91 мм |
| USG FLEX 700H | Да | Да | 430 × 250 × 43,5 | ~26 мм |
Switch

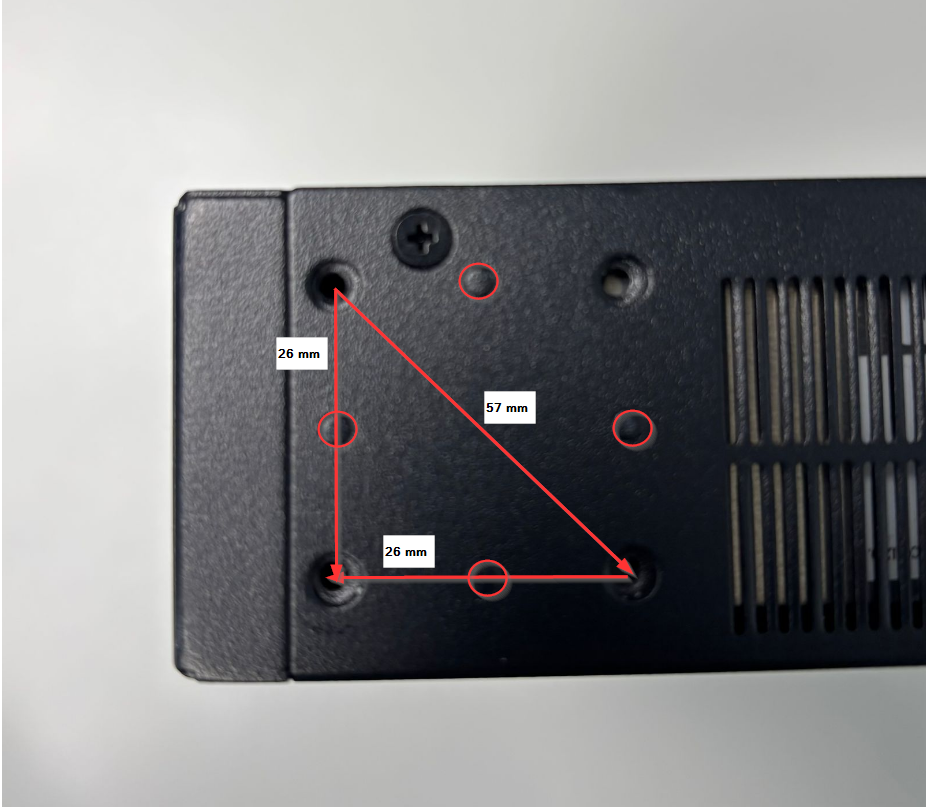

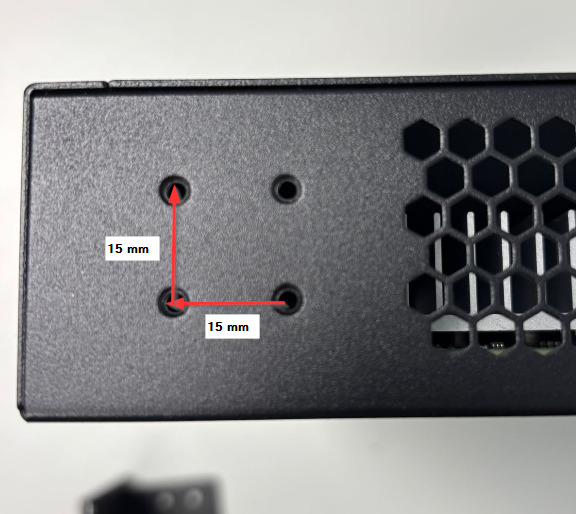

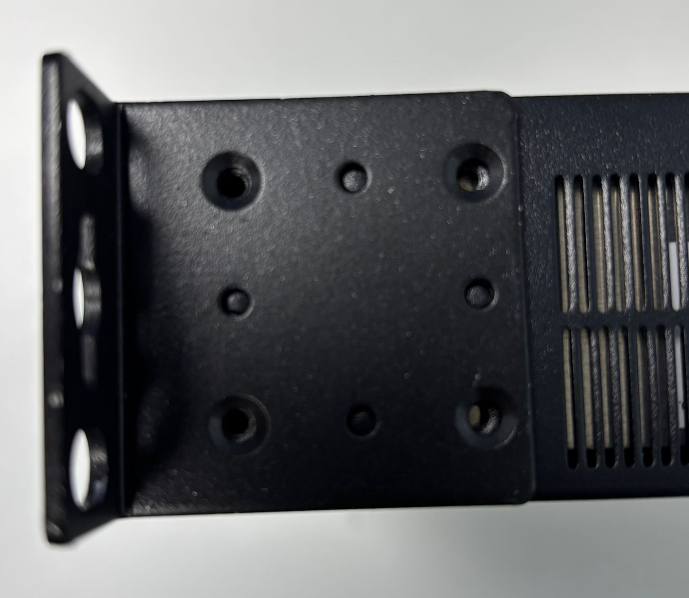

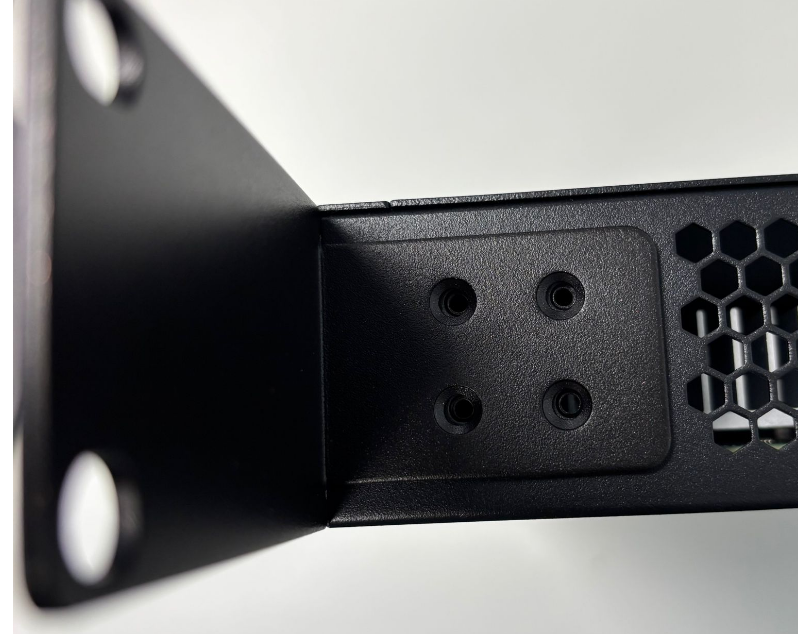

Zyxel switches может иметь два различных варианта расположения монтажных отверстий. Оба варианта показаны на рисунках с указанием размеров.
В таблице ниже вы найдете информацию о том, какие модели switches можно устанавливать в стойку, а какие — нет. Там также указаны размеры устройств и размеры монтажных отверстий.
| Модель | Возможность монтажа в стойку | В комплект входит комплект для монтажа в 19-дюймовую стойку | Размеры устройства (Ш×Г×В, мм) | Размер комплекта для монтажа в 19-дюймовую стойку с каждой стороны (мм) |
| GS1100-24ES | Да | Да | 280 x 126 x 44 | ~101,3 мм |
| GS1900-24E | Да | Да | 267 x 162 x 42 | ~107,8 мм |
| GS1915-24E | Да | Да | 267 x 162 x 42 | ~107,8 мм |
| GS1100-24E | Да | Да | 267 x 162 x 42 | ~107,8 мм |
| GS1350-12HP | Да | Да | 267 x 162 x 44 | ~107,8 мм |
| GS2220-10 | Да | Да | 267 x 162 x 44 | ~107,8 мм |
| GS2220-10HP | Да | Да | 267 x 162 x 44 | ~107,8 мм |
| GS1920-8HPV2 | Да | Нет | 267 x 162 x 44 | ~107,8 мм |
| GS1900-24 | Да | Да | 440 x 131 x 44 | ~26 мм |
| GS1900-48 | Да | Да | 440 x 200 x 44 | ~26 мм |
| GS1920-48V2 | Да | Да | 440 x 200 x 44,5 | ~26 мм |
| GS2220-50 | Да | Да | 440 x 200 x 44,5 | ~26 мм |
| XGS1935-28 | Да | Да | 440 x 270 x 43 | ~26 мм |
| XGS1935-28HP | Да | Да | 440 x 270 x 43 | ~26 мм |
| XGS1935-52 | Да | Да | 440 x 270 x 43 | ~26 мм |
| XGS1935-52HP | Да | Да | 440 x 270 x 43 | ~26 мм |
| GS1920-24V2 | Да | Да | 441 x 131 x 44 | ~26 мм |
| GS2220-28 | Да | Да | 441 x 131 x 44 | ~26 мм |
| GS1350-26HP | Да | Да | 441 x 270 x 44 | ~26 мм |
| GS1920-24HPV2 | Да | Да | 441 x 270 x 44 | ~26 мм |
| GS1920-48HPV2 | Да | Да | 441 x 270 x 44 | ~26 мм |
| XGS1930-28 | Да | Да | 441 x 270 x 44 | ~26 мм |
| XGS1930-52 | Да | Да | 441 x 270 x 44 | ~26 мм |
| XMG1930-30 | Да | Да | 441 x 270 x 44 | ~26 мм |
| GS2220-28HP | Да | Да | 441 x 270 x 44 | ~26 мм |
| GS2220-50HP | Да | Да | 441 x 270 x 44 | ~26 мм |
| XGS2220-30 | Да | Да | 441 x 270 x 44 | ~26 мм |
| XGS2220-30F | Да | Да | 441 x 270 x 44 | ~26 мм |
| XGS2220-54 | Да | Да | 441 x 270 x 44 | ~26 мм |
| XGS1930-28HP | Да | Да | 441 x 330 x 44 | ~26 мм |
| XGS1930-52HP | Да | Да | 441 x 330 x 44 | ~26 мм |
| XMG1930-30HP | Да | Да | 441 x 330 x 44 | ~26 мм |
| XMG2230-28HP | Да | Да | 441 x 330 x 44 | ~26 мм |
| XMG2230-52HP | Да | Да | 441 x 330 x 44 | ~26 мм |
| XGS2220-30HP | Да | Да | 441 x 330 x 44 | ~26 мм |
| XGS2220-54HP | Да | Да | 441 x 330 x 44 | ~26 мм |
| XGS2220-54FP | Да | Да | 441 x 330 x 44 | ~26 мм |
| XS3800-28 | Да | Да | 441 x 360 x 44 | ~26 мм |
| GS1350-18HP | Да | Да | 330 x 230 x 44 | ~76,3 мм |
| GS1900-24EP | Да | Да | 330 x 230 x 44 | ~76,3 мм |
| GS1915-24EP | Да | Да | 330 x 230 x 44 | ~76,3 мм |
| XS1930-10 | Да | Да | 330 x 230 x 44 | ~76,3 мм |
| XS1930-12F | Да | Да | 330 x 230 x 44 | ~76,3 мм |
| XS1935-12F | Да | Да | 330 x 230 x 44 | ~76,3 мм |
| XS1930-12HP | Да | Да | 330 x 230 x 44 | ~76,3 мм |
| XMG1915-18EP | Да | Да | 330 x 230 x 44 | ~76,3 мм |
| XGS1210-12 | Нет | Нет | 250 x 104 x 27 | Настольное устройство |
| XGS1250-12 | Нет | Нет | 250 x 104 x 27 | Настольное устройство |
| GS1900-8 | Нет | Нет | 250 x 104 x 27 | Настольное устройство |
| GS1900-8HP | Нет | Нет | 250 x 104 x 27 | Настольное устройство |
| GS1900-10HP | Нет | Нет | 250 x 104 x 27 | Настольное устройство |
| GS1915-8 | Нет | Нет | 250 x 104 x 27 | Настольное устройство |
| GS1915-8EP | Нет | Нет | 250 x 104 x 27 | Настольное устройство |
| XMG1915-10E | Нет | Нет | 250 x 104 x 27 | Настольное устройство |
| XMG1915-10EP | Нет | Нет | 250 x 104 x 27 | Настольное устройство |
| XGS1010-12 | Нет | Нет | 250 x 104 x 27 | Настольное устройство |
| GS1100-10HP | Нет | Нет | 250 x 104 x 27 | Настольное устройство |
| GS1100-16 | Да | Нет | 215 x 133 x 42 | ~134 мм |
| GS1100-16S | Да | Да | 215,5 x 133 x 44 | ~134 мм |
| GS1200-5 | Нет | Нет | 121 x 75 x 26 | Настольное устройство |
| GS-105BV3 | Нет | Нет | 121 x 75 x 26 | Настольное устройство |
| GS1005HP | Нет | Нет | 121 x 75 x 26 | Настольное устройство |
| GS-108BV5 | Нет | Нет | 126 x 51,8 x 24 | Настольное устройство |
| GS-108SV2 | Нет | Нет | 138,1 x 67,6 x 28,6 | Настольное устройство |
| GS1200-5HPV3 | Нет | Нет | 155 × 85 × 26 | Настольное устройство |
| GS1200-8 | Нет | Нет | 155 × 85 × 26 | Настольное устройство |
| GS-108BV3 | Нет | Нет | 155 x 85 x 26 | Настольное устройство |
| XMG-105 | Нет | Нет | 160 x 110 x 26 | Настольное устройство |
| XMG-105HP | Нет | Нет | 160 x 110 x 26 | Настольное устройство |
| MG-105 | Нет | Нет | 160 x 110 x 26 | Настольное устройство |
| GS1200-10V3 | Нет | Нет | 193 × 85 × 26 | Настольное устройство |
| GS1200-8HPV3 | Нет | Нет | 193 × 85 × 26 | Настольное устройство |
| GS1200-5HPV2 | Нет | Нет | 193 × 84 × 26 | Настольное устройство |
| GS1350-6HP | Нет | Нет | 193 x 84 x 26 | Настольное устройство |
| GS1200-8HPV2 | Нет | Нет | 240 x 105 x 26 | Настольное устройство |
| GS1008HP | Нет | Нет | 240 x 105 x 26 | Настольное устройство |
| XMG-108 | Нет | Нет | 240 x 105 x 27 | Настольное устройство |
| XMG-108HP | Нет | Нет | 240 x 105 x 27 | Настольное устройство |
| MG-108 | Нет | Нет | 240 x 106 x 26 | Настольное устройство |
| GS-105BV5 | Нет | Нет | 82,5 x 46,8 x 24 | Настольное устройство |
| GS-105SV2 | Нет | Нет | 99,1 x 67,6 x 28,6 | Настольное устройство |
