Важное уведомление: |
Сетевой фильтр SUPERGO-GE Ethernet Surge Protector (SURGEPRO-GE) предназначен для защиты коммерческого сетевого оборудования от помех электропитания, обеспечивая безопасность данных и продлевая срок службы устройства. В этом руководстве содержатся простые инструкции по установке и максимальному использованию этого важного устройства.
Отказ от ответственности!
Данная статья представляет собой общий обзор серии и может быть не применима ко всем моделям, версиям программного обеспечения и прошивок. Перед покупкой или использованием устройства обратитесь к документации по конкретной модели/версии или обратитесь в службу технической поддержки для получения точной информации.

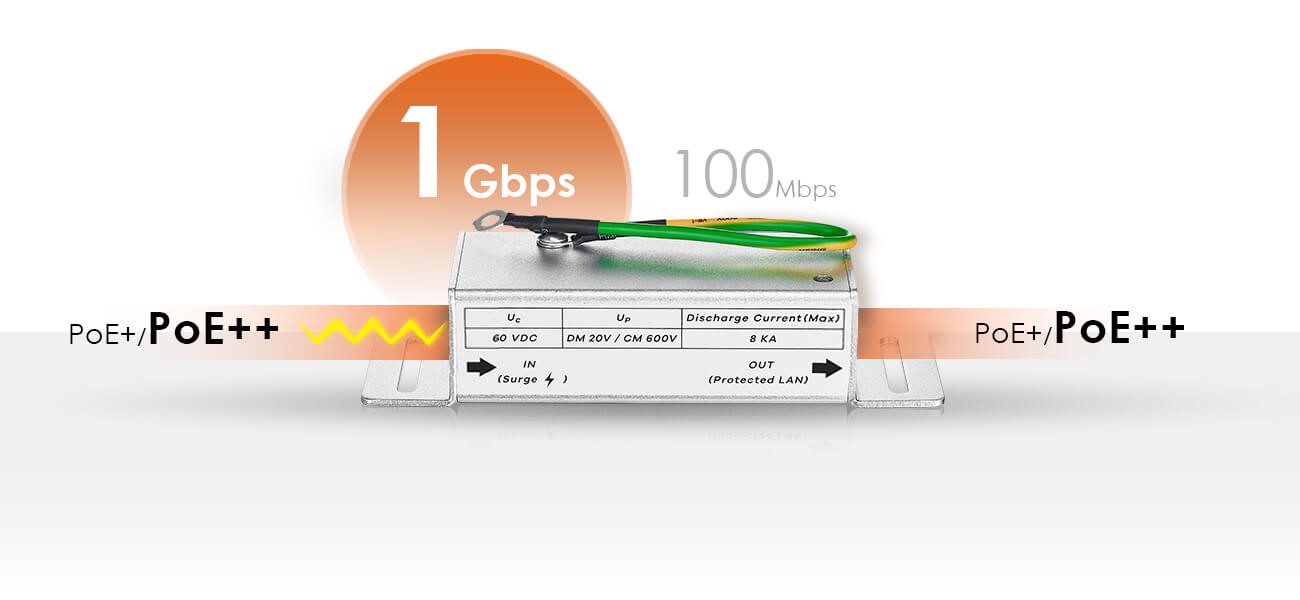

Преимущества:
- Защита высокоскоростных сетей от скачков напряжения и электростатических разрядов.
- Экономичное решение для защиты устройств Ethernet.
- Совместимость с устройствами Power-over-Ethernet (PoE) и не-PoE.
- Поддерживает скорость соединения до 1 Гбит/с.

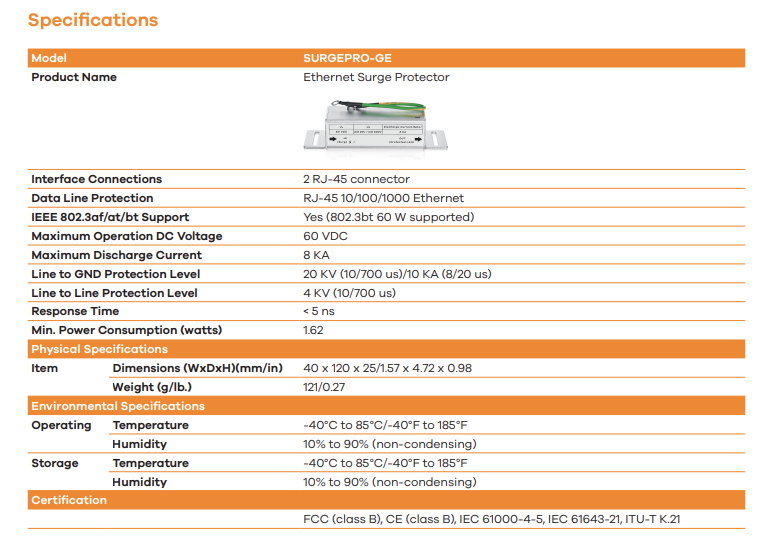

Технические характеристики:
Важные замечания:
- Для эффективной защиты от молний и высоковольтных перенапряжений обеспечьте правильное направление установки, подключив кабель заземления к клемме заземления.
- Не подключайте устройства Ethernet к питанию во время установки.
- Избегайте перекрещивания кабелей Ethernet, подключенных к OUT (защищенная локальная сеть) и IN (Surge), чтобы предотвратить передачу высоковольтных перенапряжений.
- Убедитесь, что клемма заземления на объекте имеет сопротивление заземления менее 5 Ом или соответствует электротехническим нормам. Если вы не уверены, проконсультируйтесь с электриком или соответствующими органами.
Вследующей таблице показано поведение светодиода SUPERGO-GE.
Устройство Ethernet | Состояние SUPERGO-GE | СВЕТОДИОД |
С питанием PoE | Функционирование | ВЫКЛ |
С питанием PoE | Не функционирует, замените SUPERPRO-GE | ON |

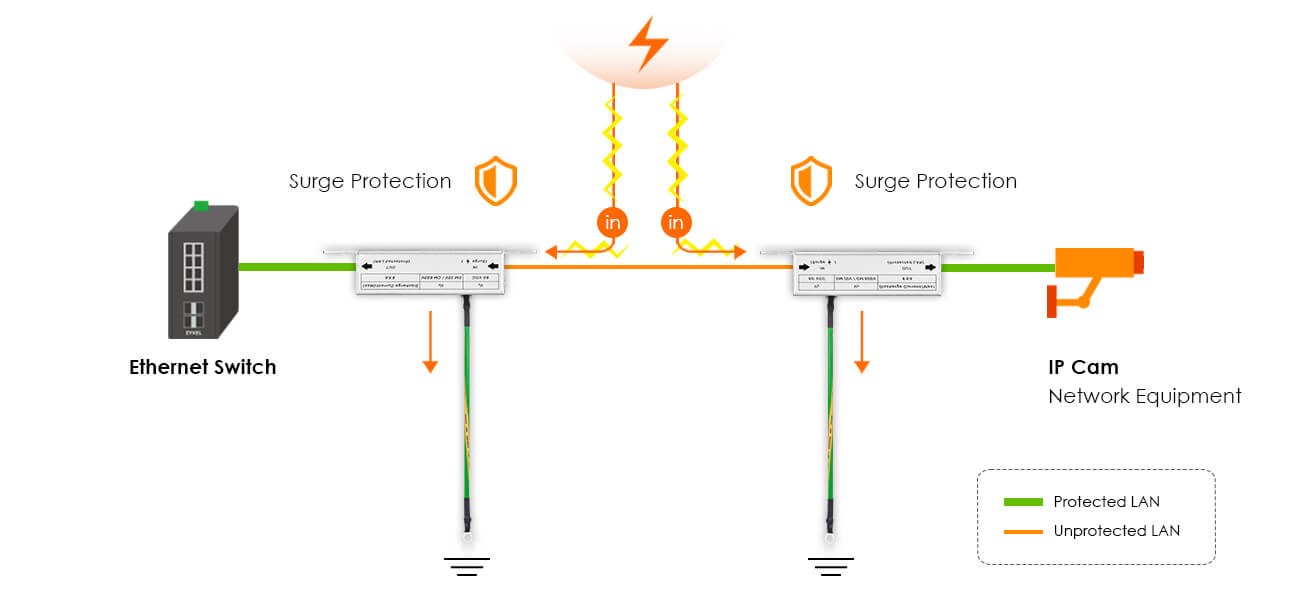

Этапы установки:
1. Подключение заземления:
- Прикрепите кабель заземления SUPERGO-GE к клемме заземления на объекте с помощью болта заземления (не входит в комплект).
2. Подключение защищенной локальной сети:
- Подключите кабель Ethernet (менее 20 см) от порта OUT SUPERGO-GE к защищаемому устройству Ethernet.
3. Подключение скачков напряжения:
- Подключите оба порта IN SUPERGO-GE с помощью кабеля Ethernet.
Следуя этим рекомендациям по установке, вы сможете эффективно защитить свое сетевое оборудование и обеспечить бесперебойную работу бизнеса с помощью сетевого фильтра SUPERGO-GE Ethernet.
Если у вас возникнут дополнительные вопросы, не стесняйтесь обращаться за дополнительной помощью в технический паспорт:
SURGEPRO-GEDatasheet
SURGEPRO-GEQuick Start Guide
SURGEPRO-GECertification and other materials.
