Сценарий:
В больших сетях при использовании VPN может возникнуть необходимость маскировать подсеть источника, чтобы избежать конфликтов IP-адресов. Это известно как настройка SNAT.
В этом руководстве мы покажем вам, как настроить устройство USG, чтобы дополнить настройку SNAT!
Пошаговое руководство:
В этом руководстве мы объясним вам, как "замаскировать" вашу локальную подсеть или избежать перекрытия подсетей, когда та же подсеть находится на удаленном сайте VPN-туннеля. В данном руководстве требуется, чтобы вы уже настроили IPsec-шлюз (IPsec Phase1):

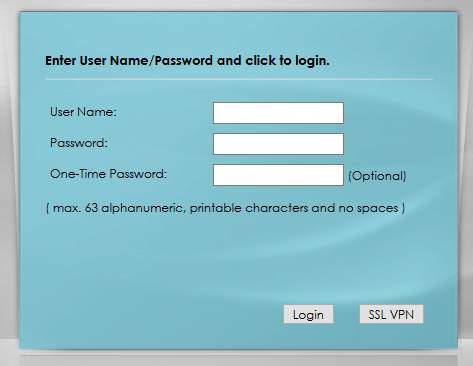

1. Подключите компьютер непосредственно к одному из портов LAN и войдите в веб-интерфейс с IP-адресом по умолчанию 192.168.1.1, используя стандартные учетные данные admin/1234.

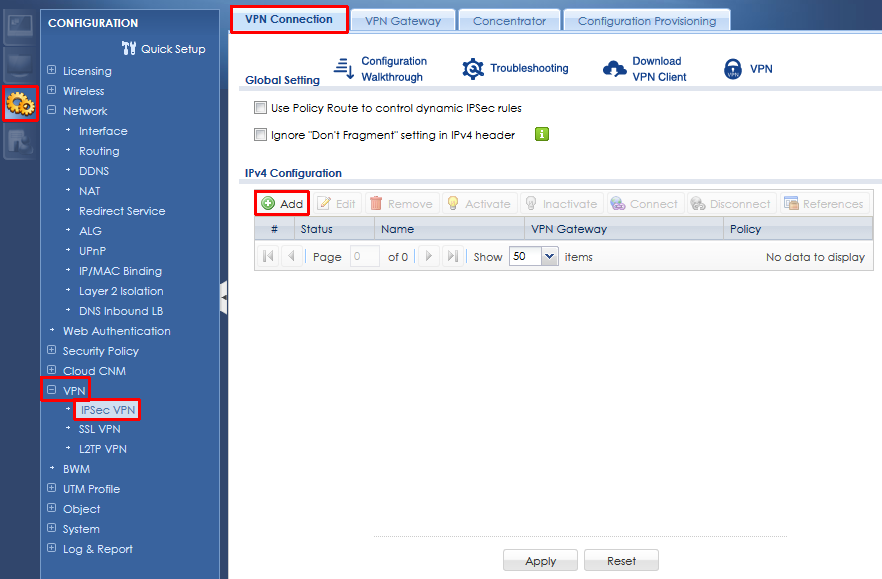

2. Перейдите в раздел Configuration > VPN > IPSec VPN > VPN Connection и добавьте новое VPN-соединение с помощью кнопки "Add".

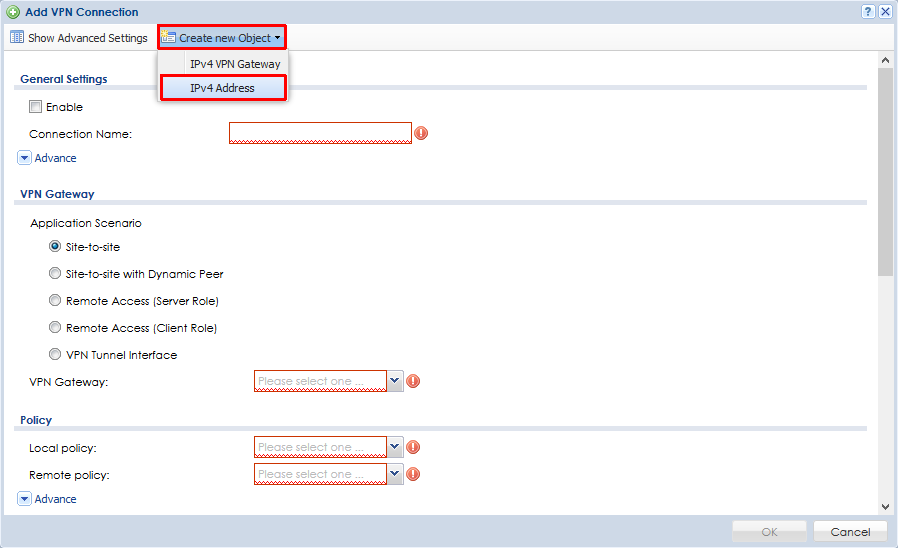

3. С помощью кнопки "Создать новый объект" создайте новый объект типа "IPv4 Address".

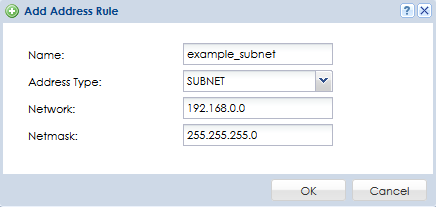

4. Создайте объект локальной подсети и объект удаленной подсети.
Следите за тем, чтобы выбрать подсеть, не конфликтующую ни с одной подсетью на вашем или удаленном сайте!

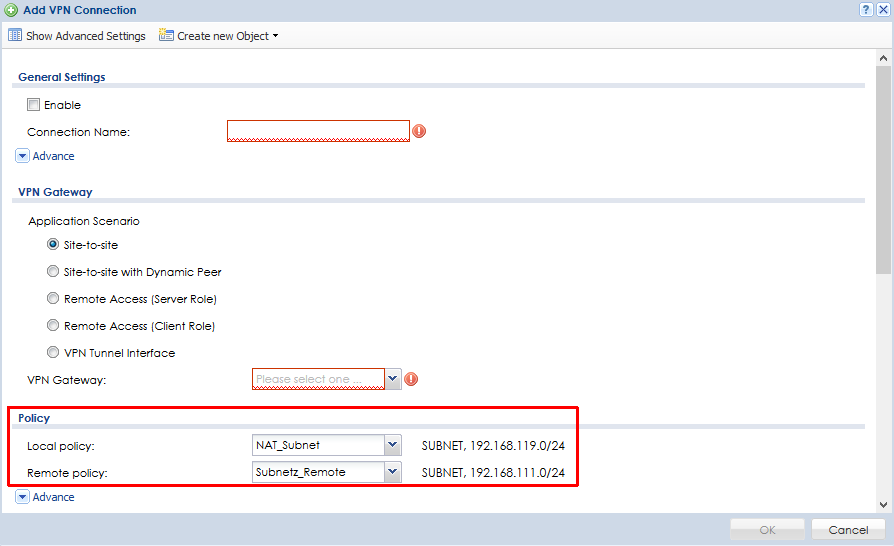

5. Оба созданных объекта подсети должны быть выбраны в качестве "Локальной политики" и "Удаленной политики" в VPN-подключении.

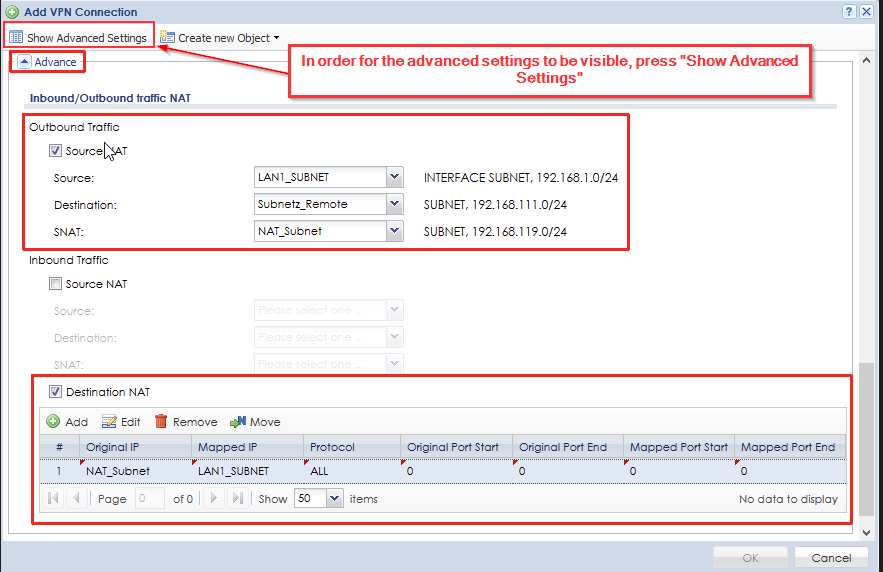

6. Прокрутите страницу до конца и откройте стрелку "Advance" для настройки раздела "Inbound/Outbound traffic NAT" (чтобы расширенные настройки были видны, нажмите "Show Advanced Settings"). Установите флажок "Source NAT", выберите "настоящую" локальную подсеть в качестве "Source", удаленную подсеть в качестве "Destination" и "фальшивую" подсеть в качестве "SNAT".
Также установите флажок "Destination NAT", нажмите "Add" и выберите вашу "фальшивую" подсеть в качестве "Original IP", вашу локальную подсеть в качестве "Mapped IP" и нажмите "OK" для создания VPN-соединения.

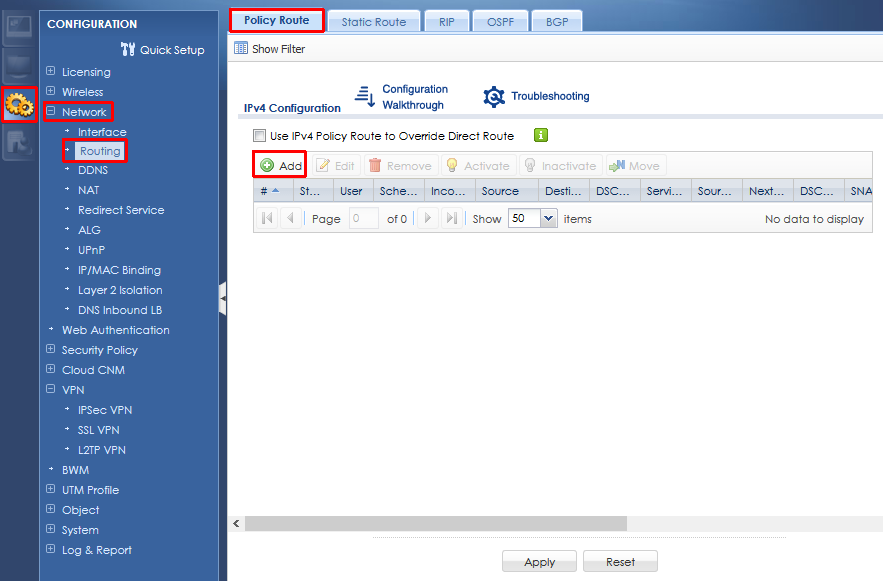

8. Перейдите в меню Конфигурация > Сеть > Маршрутизация > Маршрут политики и нажмите кнопку "Добавить".

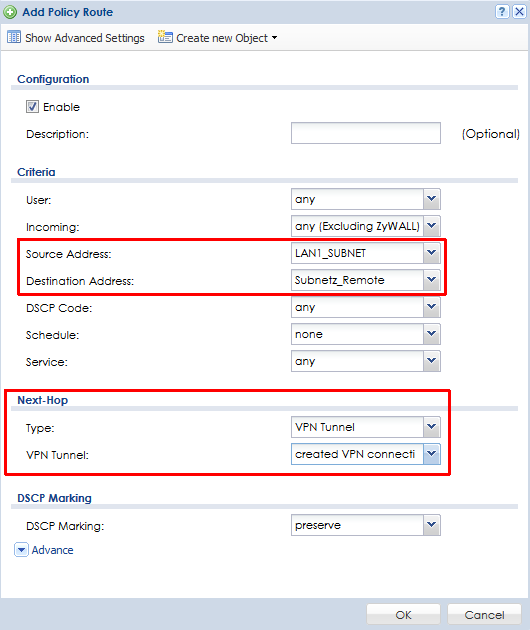

9. Выберите локальную подсеть в качестве "Source Address", удаленную подсеть в качестве "Destination Address", в разделе "Next Hop" выберите "Type" "VPN Tunnel" и выберите созданное VPN-соединение для "VPN Tunnel", после чего нажмите "OK".
После применения этих настроек удаленный сайт не будет знать вашу настоящую локальную подсеть, поскольку он использует вашу "поддельную" подсеть в качестве удаленной политики на своем сайте.
Кроме того: Если бы на вашем и удаленном сайте была одна и та же реальная подсеть, то проблем с маршрутизацией из-за перекрытия подсетей теперь можно было бы избежать.
