Иногда вы, как администратор, хотите регулировать полосу пропускания, используемую вашими клиентами. Из этого туториала Вы узнаете, как это сделать на большинстве наших юнитов. Основы остаются очень похожими во всем ассортименте нашей продукции!

Первая часть руководства покажет вам, как настроить правило управления пропускной способностью на примере SIP-трафика.

Во второй части руководства будут представлены два сценария настройки QoS. Одна из основных причин, по которой пользователи включают управление полосой пропускания (QoS), - это расстановка приоритетов для трафика VoIP. В этом руководстве представлены инструкции по созданию правила QoS для определения приоритетов VoIP, а также по определению приоритетов трафика для определенных устройств.

Таблица содержания

Раздел A: Настройка BWM

Раздел B: Настройка VoIP с помощью BWM

Включение BWM

QoS для услуги VoIP

QoS на основе IP-адреса

Раздел A: Настройка BWM

1 . Войдите в систему, указав IP-адрес и учетные данные для учетной записи администратора.

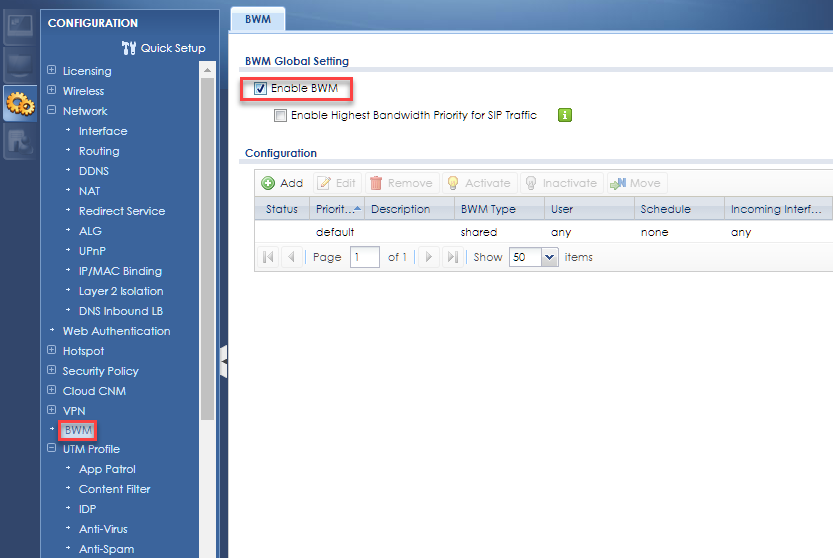

2 . Перейдите в Конфигурация > BWM и установите флажок, чтобы включить BWM.


3 . В зависимости от вашего устройства (ZyWall USG 50 или выше и серии USG следующего поколения) вы можете установить флажок «Включить высший приоритет полосы пропускания для трафика SIP». В этом варианте используется SIP-порт по умолчанию UDP 5060.



4 . В зависимости от вашего сценария вам необходимо создать объекты для ваших сервисов и IP-адресов:

Перейдите к Configuration> Object> Address / Geo IP , чтобы создать объекты IP-адреса, например, для ваших SIP-телефонов - используя вкладку «Address Group» выше, вы можете поместить эти объекты в группу, чтобы использовать их позже в вашем BWM.

5 . Перейдите в Configuration> Object> Service и создайте желаемый объект службы.

6 . Перейдите в Configuration> Object> Service, чтобы создать расписание, когда должно применяться правило BWM.

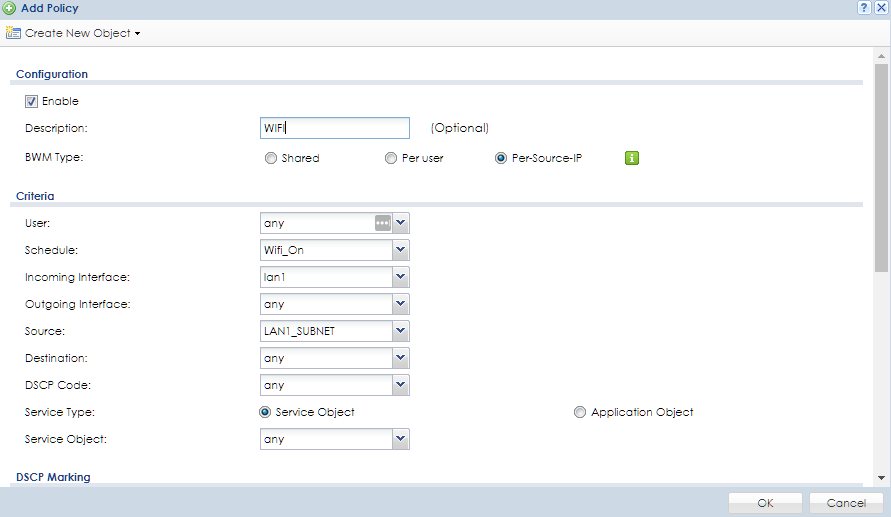

7 . Теперь вернитесь к Конфигурация> BWM и нажмите «Добавить», выберите подходящее имя, выберите ранее созданное «Расписание», «Входящий интерфейс» (обычно одна из ваших сетей LAN) и «Сервисный объект».



8 . Прокрутите вниз до « Формирование полосы пропускания » и выберите желаемый приоритет для входящего и исходящего трафика (7 = самый низкий приоритет, 1 = самый высокий приоритет, 5 = по умолчанию для трафика VOIP ).

Вот и все! Теперь вы успешно создали правило BWM, которое определяет приоритет вашего VOIP-трафика.

Раздел B: Настройка VoIP с помощью BWM

Включение BWM

Войдите на веб-страницу конфигурации маршрутизатора и перейдите в меню Конфигурация ( ) → BWM . Установите флажок, чтобы включить функцию управления полосой пропускания ( Включить BWM ), и примените настройки.

Все правила, созданные пользователем, будут иметь более высокий приоритет в зависимости от конфигурации пользователя. Весь остальной трафик будет иметь приоритет 7 на основе правила BWM по умолчанию.

QoS для услуги VoIP

Чтобы создать правило управления полосой пропускания, разрешающее приоритет трафика VoIP, нажмите кнопку « Добавить» .

Примечание. Делайте это только в том случае, если флажок «Включить наивысший приоритет полосы пропускания для трафика SIP» не установлен или недоступен на вашей модели устройства.

• Перейдите в Service Object и выберите SIP (или порты, используемые для VoIP)
• Прокрутите вниз до параметра « Формирование пропускной способности» и установите для параметра « Приоритет» значение 1 (наивысший приоритет).
• Оставьте все остальные поля по умолчанию


Если вы используете собственный порт VoIP, вам необходимо сначала создать объект службы. Зайдите в Конфигурацию ( ) → Объект → Служба и нажмите кнопку « Добавить» , чтобы вставить номер собственного порта VoIP и указать объект.

После того, как вы создали объект для служебного порта, вы можете создать правило BWM для определения приоритета этого конкретного порта VoIP.

QoS на основе IP-адреса

Чтобы разрешить конкретный приоритет узла на основе его IP-адреса, мы должны сначала создать объект адреса. Зайдите в Конфигурацию ( ) → Объект → Адрес и нажмите кнопку Добавить , чтобы вставить запись IP-адреса устройства.

Теперь, когда объект адреса создан, мы можем создать правило BWM для определения приоритетов всего трафика с устройства.

• В поле « Входящий интерфейс» в разделе «Критерии» выберите LAN1 (это внутренний интерфейс, к которому устройство подключено на маршрутизаторе).
• Для поля Outgoing Interface выберите соответствующее WAN-соединение или выберите SYSTEM_DEFAULT_WAN_TRUNK, чтобы применить приоритет управления полосой пропускания через все WAN-соединения.
• В поле Источник выберите объект адреса, который вы создали для IP- адреса устройства (IP_Phone на основе этого руководства).
• Прокрутите вниз до Bandwidth Shaping и установите приоритет (1 - самый высокий).
