Пример настройки проброса порта в аппаратном шлюзе серии ZyWALL USG

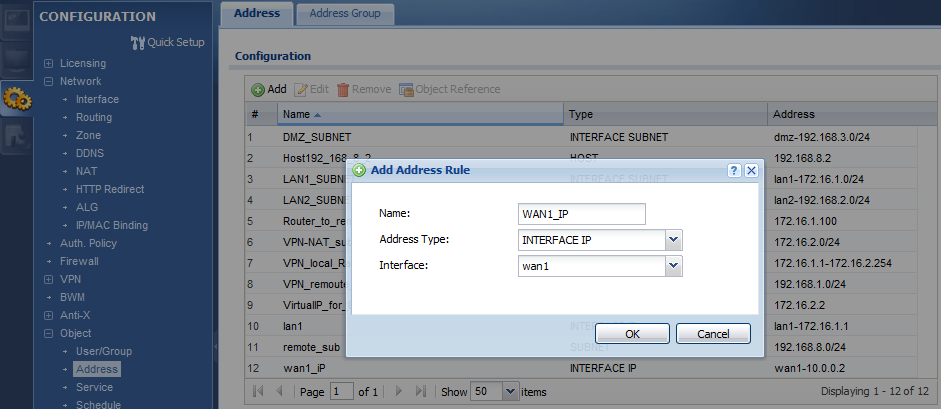

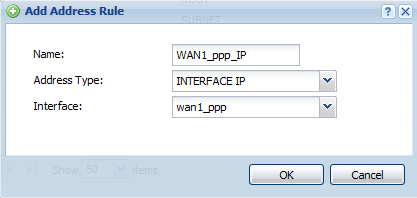

1. Создание объектов

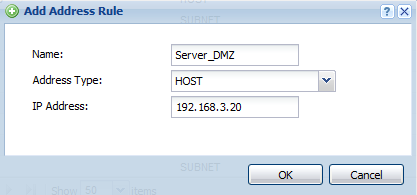

1.2 Создайте объект типа HOST (Address Type = HOST). В данном объекте указывается IP-адрес сервера (IP Address), на который должен транслироваться трафик. В нашем примере это объект Server_DMZ.

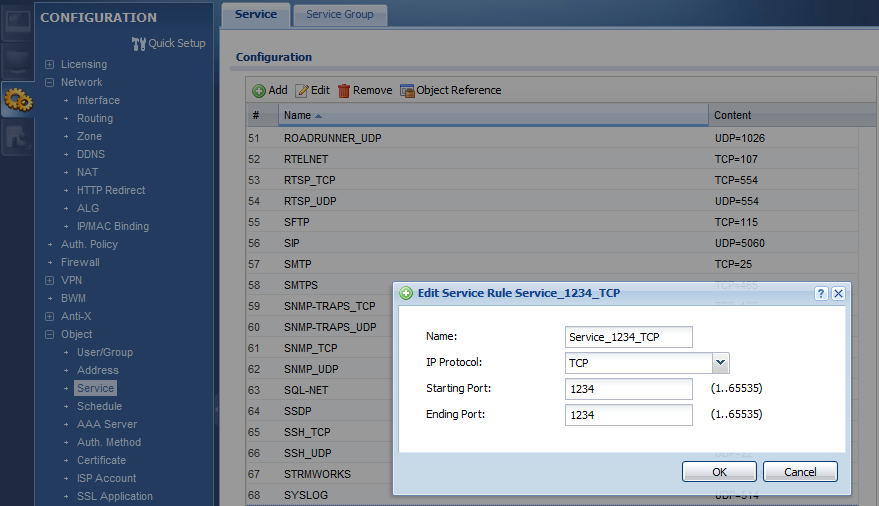

1.3 Зайдите в меню Configuration > Object > Service для cоздания сервисов.

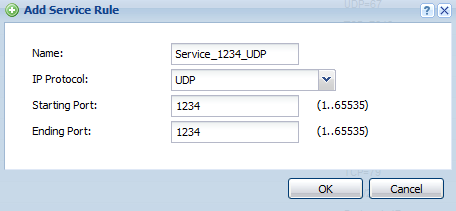

Создайте сервисы Service_1234_TCP и Service_1234_UDP для определения номера TCP/UDP-порта (в нашем примере используется порт 1234).

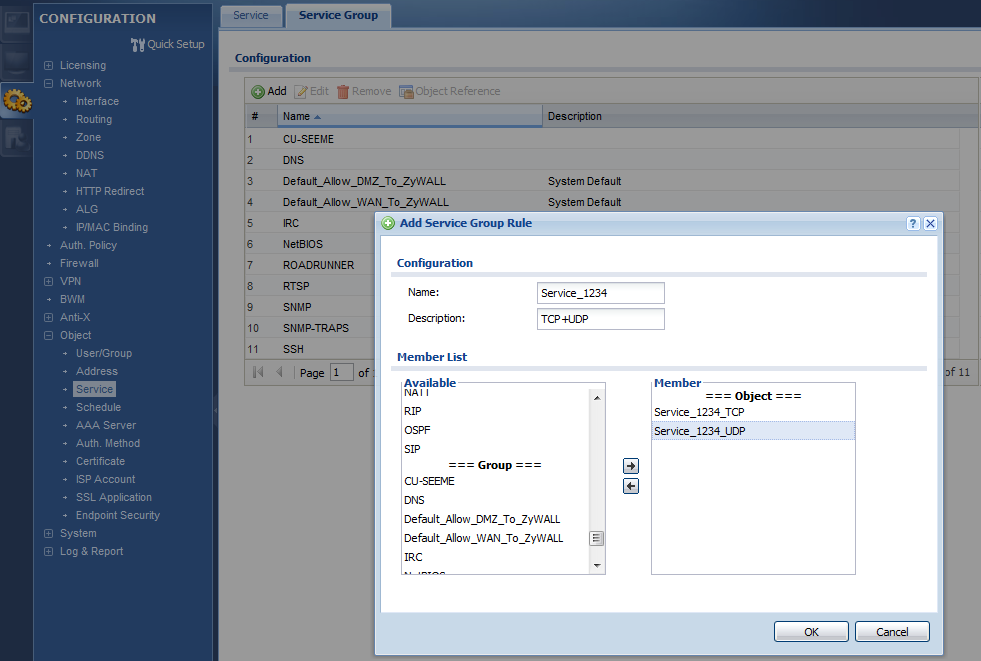

1.4 Перейдите на закладку Service Group и создайте общую группу Service_1234 для созданных сервисов Service_1234_TCP и Service_1234_UDP (эта группа понадобится в дальнейшем при создании правила межсетевого экрана Firewall).

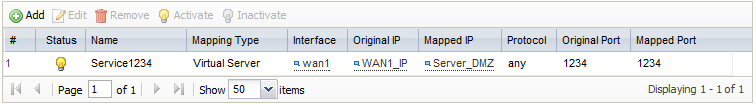

2. Настройка NAT

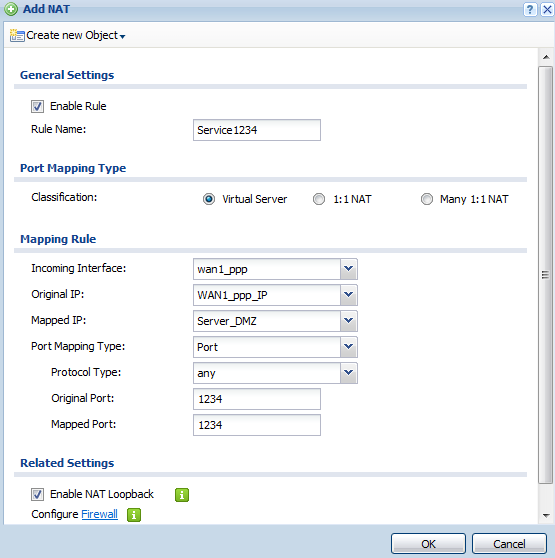

2.2 Создайте правило NAT для интерфейса wan1ppp, используя порт(ы) в качестве типа трансляции трафика (Port Mapping Type = Port).

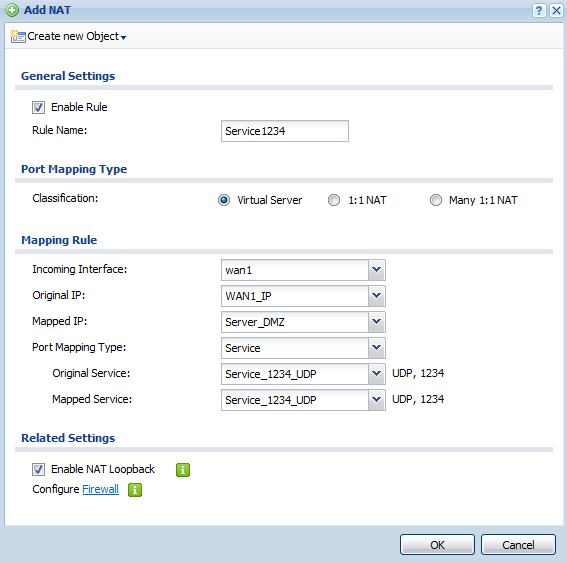

2.3 Создайте правило NAT для интерфейса wan1, используя ранее созданные сервисы (в нашем примере Service_1234_TCP и Service_1234_UDP) в качестве типа трансляции трафика (Port Mapping Type = Service).

3. Настройка межсетевого экрана Firewall

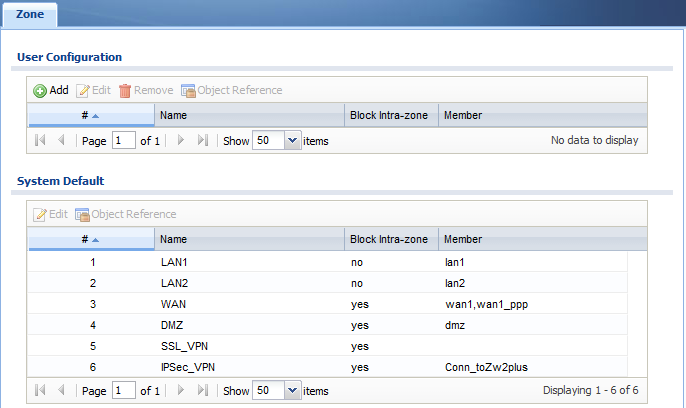

3.1 Зайдите в меню Configuration > Network > Zone для настройки зоны. В нашем примере зона WAN включает интерфейсы wan1 и wan1_ppp, а зона DMZ включает интерфейс dmz.

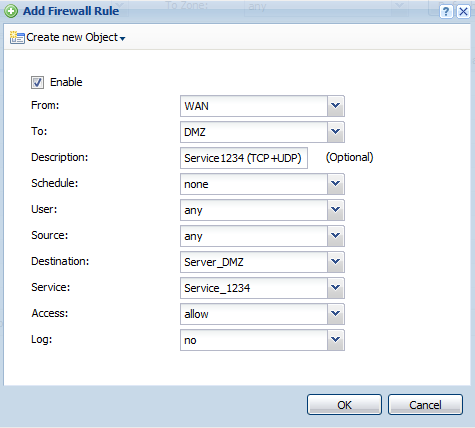

3.2 Зайдите в меню Configuration > Firewall для настройки правила межсетевого экрана.
Используйте созданные ранее объекты. В частности: в поле From укажите зону WAN, в поле To - зону DMZ, в поле Destination - объект Server_DMZ, в поле Service - группу Service_1234, в поле Access установите значение allow для разрешения проброса трафика с указанными в правиле параметрами.

Правило Firewall для wan1 и wan1_ppp будет выглядеть одинаково, т.к. эти интерфейсы входят в одну зону WAN.
