VPN - настройка L2TP через IPSec для Windows, MacOS X и iPhone iOS

Создан 28/02/2018 10:23 - Обновлено 20/10/2023 13:23

Serhii Boiarynov

Важное уведомление:
Уважаемый покупатель, пожалуйста, обратите внимание, что мы используем машинный перевод для предоставления статей на вашем родном языке. Не весь текст может быть переведен точно. В случае возникновения вопросов или несоответствия точности информации в переведенной версии, пожалуйста, ознакомьтесь с оригинальной статьей здесь:Original Version

В этой статье показано, как настроить L2TP VPN на компьютере с Windows PC, MacOS X и встроенным клиентом iPhone iOS с помощью USG FLEX / ATP / VPN Series. Здесь показано, как выбрать и ввести тип VPN, информацию о входе в систему и предварительный ключ, как использовать режим полного туннеля.

Примечание:

Если вы хотите подключиться к шлюзу L2TP, расположенному за NAT, пользователям Windows необходимо включить специальный ключ реестра. Необходимо импортировать этот ключ реестра в клиент Windows, а затем перезагрузить компьютер. Такая необходимость обусловлена настройками Windows по умолчанию.

Официальная документация Microsoft, которая применима и к Windows 10, и к Windows 7: Microsoft L2TP/IPsec Server Configuration Guide

1. Настройка L2TP в Windows 10

VPN-соединения позволяют получить доступ к удаленным сайтам. Однако, используя L2TP поверх IPSec, вы можете предоставить даже мобильный доступ к своим сайтам, используя как стандартные встроенные клиенты на телефонах, так и встроенные в windows клиенты. В этом пошаговом руководстве (включая видео) вы узнаете, что нужно сделать, чтобы обеспечить бесперебойное соединение с удаленным сайтом и встроенным в windows клиентом!

В этом разделе описывается настройка L2TP VPN к USG с помощью мастера настройки и клиента Windows 10.

Используйте это видео, чтобы посмотреть, как настроить и подключиться к L2TP VPN:

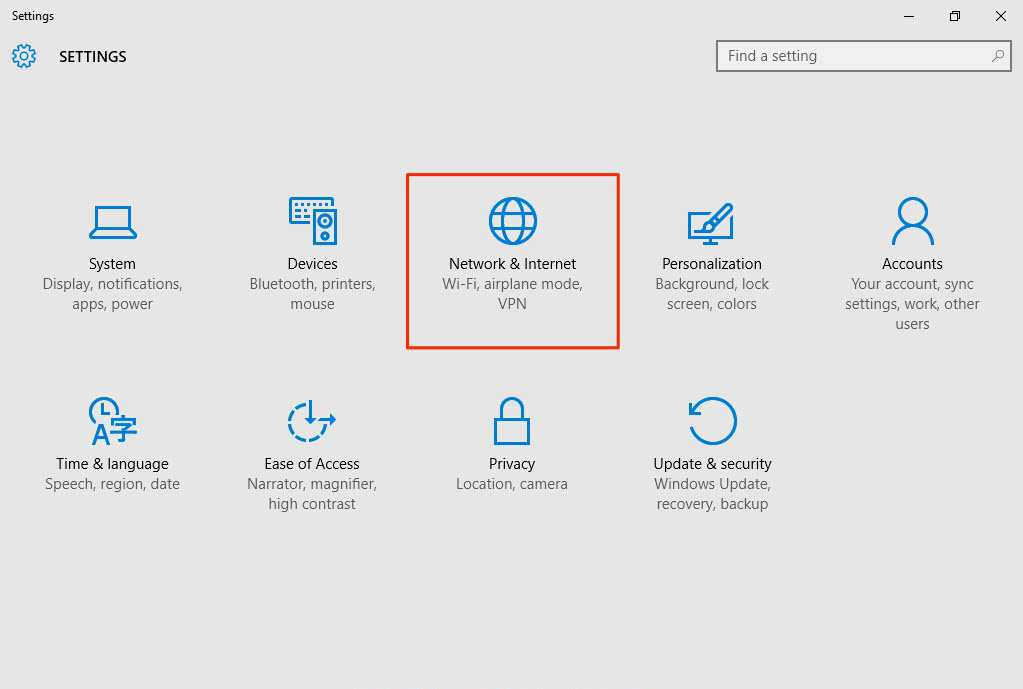

1.1 Перейдите в раздел Сеть и интернет -> Добавить VPN-соединение

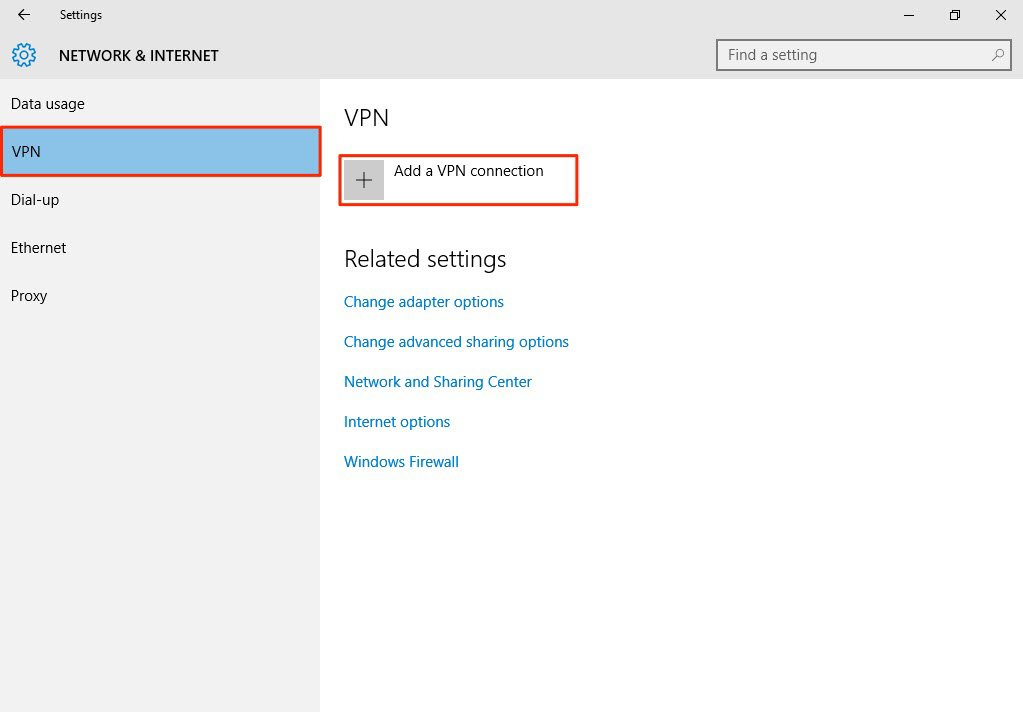

Для настройки L2TP VPN в операционной системе Windows 10 перейдите в меню Пуск > Настройки > Сеть и Интернет > VPN > Добавить VPN-соединение и выполните настройку следующим образом.

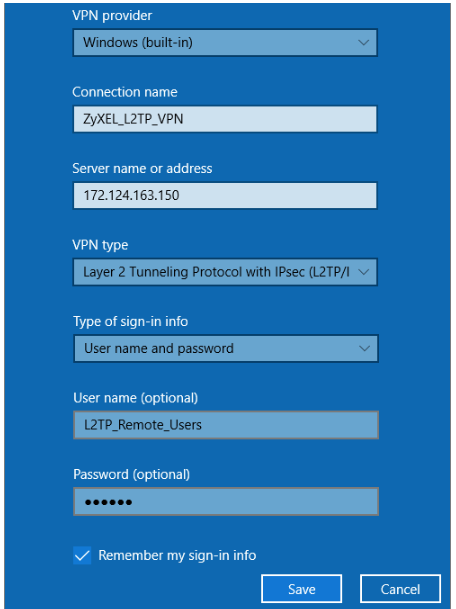

1.2 Вставка параметров в конфигурацию VPN (Соединение)

Для параметра VPN Provider установите значение Windows (встроенный).
Настройте имя соединения для идентификации конфигурации VPN.
Установите имя или адрес сервера в соответствии с IP-адресом WAN межсетевого экрана.
Выберите тип VPN - Layer 2 Tunneling Protocol with IPsec (L2TP/IPsec).
Введите имя пользователя и пароль, совпадающие с разрешенными пользователями , созданными на вашем межсетевом экране.

1.3 Настройка MS-CHAPv2 и предварительного ключа в разделе Свойства

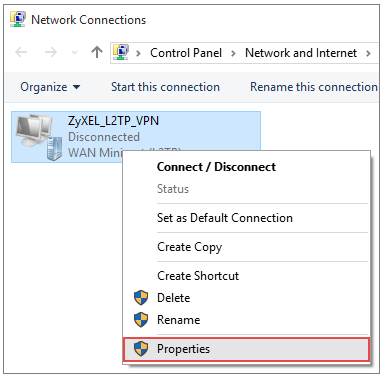

Перейдите в Панель управления > Сеть и Интернет > Сетевые подключения и щелкните правой кнопкой мыши на Свойствах.

Установите тип на Layer 2 Tunneling Protocol with IPSec (L2TP/IPsec).

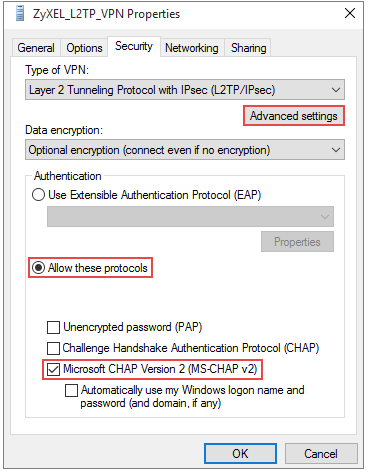

Для протоколов выберите MS-CHAPv2. Если соединение не работает, можно также попробовать использовать вместо него PAP.

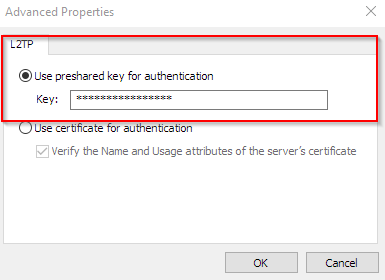

Перейдите в раздел Безопасность > Дополнительные настройки и выберите Использовать предварительный ключ для аутентификации.

1.4 Подключение к туннелю L2TP VPN

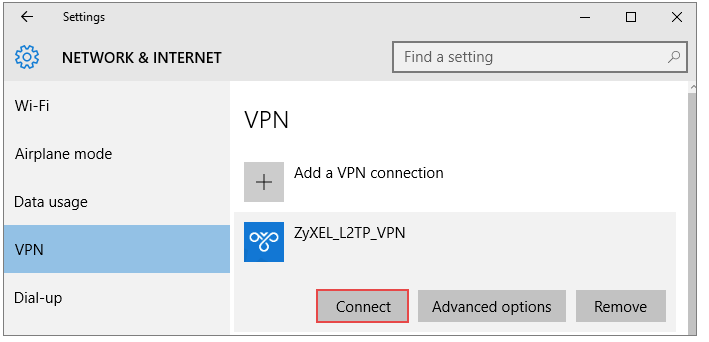

Перейдите в окно Network & Internet Settings и нажмите кнопку Connect.

1.5 При работе L2TP за NAT на клиенте Windows

Если вы хотите подключиться к L2TP-шлюзу, находящемуся за NAT, то для пользователей Windows необходимо включить специальный ключ реестра. Сначала необходимо импортировать ключ реестра на клиент windows и перезагрузить компьютер. Это связано с программированием Windows по умолчанию.

Объяснение от Microsoft можно найти здесь (обратите внимание, что это также относится к Windows 10 / 7)

https://support.microsoft.com/en-us/help/926179/how-to-configure-an-l2tp-ipsec-server-behind-a-nat-t-device-in-windows-vista-and-in-windows-server-2008

Ключ реестра прикреплен здесь.

KB-00291

2) Настройка L2TP в MacOS X

В этом разделе описано, как создать соединение L2TP по IPSec на компьютере под управлением MAC OS X для подключения к аппаратному шлюзу ZyWALL серии USG? Настройка соединения L2TP через IPSec на аппаратных шлюзах ZyWALL серии USG описана в статье:

USG/ATP/VPN - L2TP over IPSec VPN Configuration Handbook (On-Premise mode).

2.1 Перейдите к сетевым настройкам Mac

Для создания туннеля L2TP over IPSec VPN на компьютерах Mac OS X щелкните на значке Apple в левом верхнем углу экрана, а затем на System Preferences.

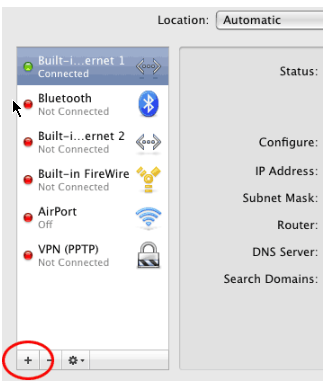

В разделе System Preferences (Системные настройки)щелкните на значке Network (Сеть ). Когда появится окно сетевых настроек, щелкните на значке +в левом нижнем углу экрана (необходимо иметь права администратора).

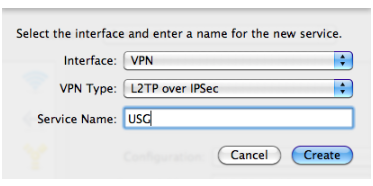

Появится новое окно. В полеInterfaceв раскрывающемся списке выберите значениеVPN. В полеVPN Typeв раскрывающемся списке выберите значение L2TPover IPSec.
В полеService Nameвведите имя соединения (например, USG или L2TP). Затем нажмите кнопкуCreateдля создания нового VPN-соединения.

2.2 Настройка L2TP-соединения

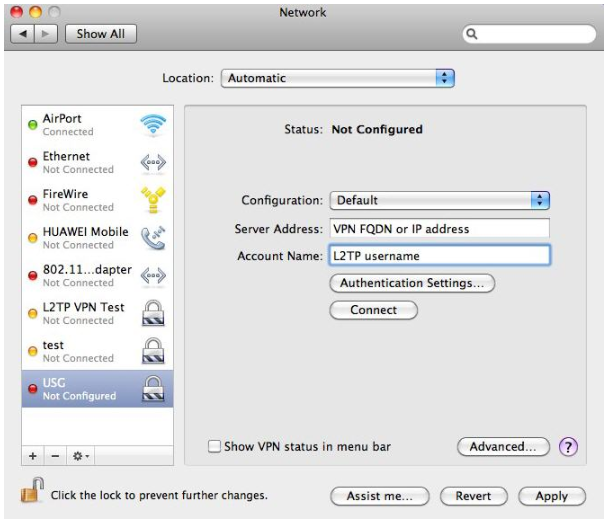

Теперь вы можете увидеть настройки нового VPN-соединения. В поле Server Address введите доменное имя (FQDN) или IP-адрес аппаратного шлюза ZyWALL USG, с которым будет установлено соединение L2TP по IPSec. В поле Account Name введите имя учетной записи с правами на подключение L2TP (предварительно необходимо создать учетную запись в ZyWALL USG).

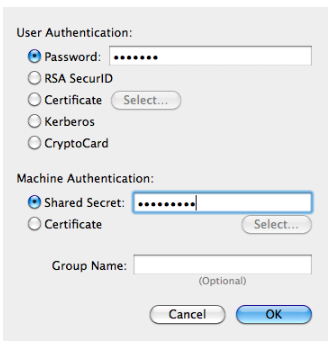

Теперь нажмите на кнопку Authentication Settings . В появившемся окне в разделе Аутентификация пользователя в поле Пароль введите пароль учетной записи с правами на подключение к L2TP.
В разделе Machine Authentication укажите Shared Secret и введите ключ. Далее нажмите OK , а затем Применить.

2.3 Настройка режима полного туннеля (необязательно)

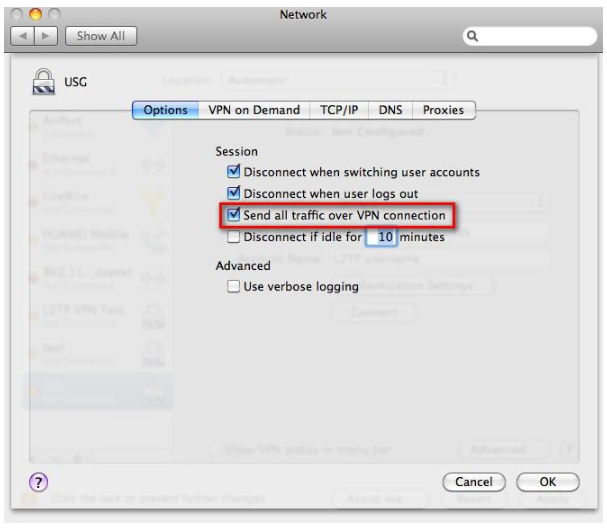

Теперь нажмите кнопку Advanced и обязательно установите флажок Send all traffic over VPN connection.
По умолчанию эта опция отключена, и если ее не включить, то даже после успешного установления соединения L2TP по IPSec трафик между ZyWALL USG и компьютером Mac OS X не будет проходить через VPN-туннель.
Внимание! Если установить галочку в поле Отправлять весь трафик через VPN-соединение , то весь сетевой трафик, включая трафик в Интернет, будет направляться (маршрутизироваться) на VPN-соединение. Если вам необходимо, чтобы клиент, подключенный к аппаратному шлюзу безопасности ZyWALL USG с использованием туннеля L2TP over IPSec, подключался к Интернету через него, настройте ZyWALL USG в соответствии со статьей: KB-2741.

Затем нажмите кнопку OK и снова нажмите кнопку Apply .

2.4 Подключение к VPN-соединению L2TP

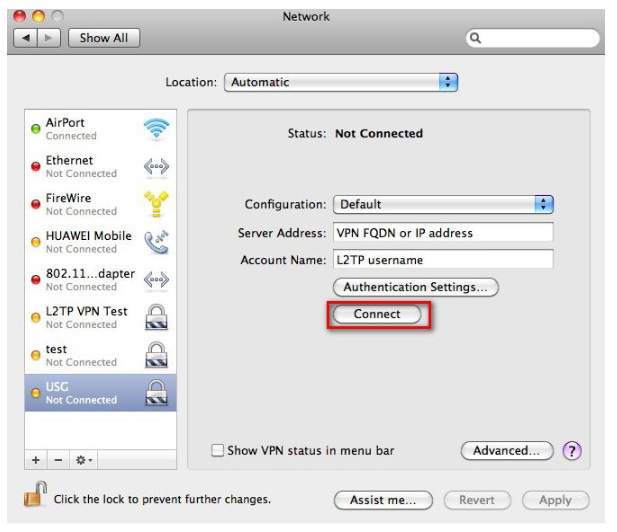

Настройки для создания соединения L2TP через IPSec выполнены. Теперь можно установить VPN-соединение. Нажмите кнопку Подключить .

После нажатия на кнопку Подключиться VPN-туннель L2TP over IPSec будет установлен с ZyWALL USG.

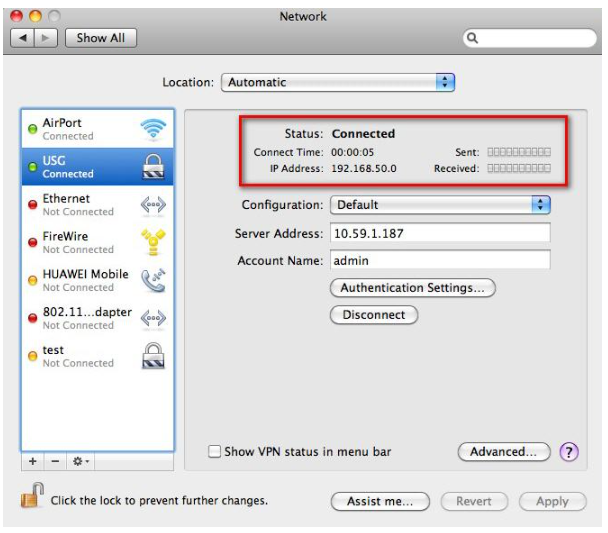

В случае успешного подключения в строке Status будет отображено значение Connected.

KB-00010

3) Настройка L2TP на iPhone iOS

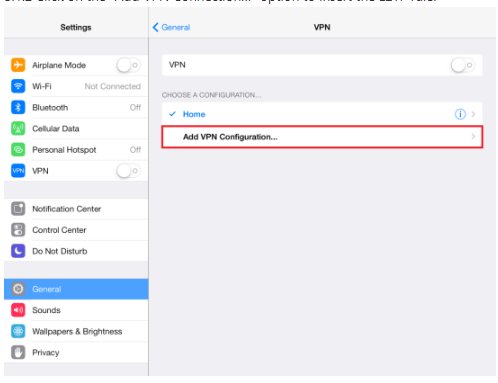

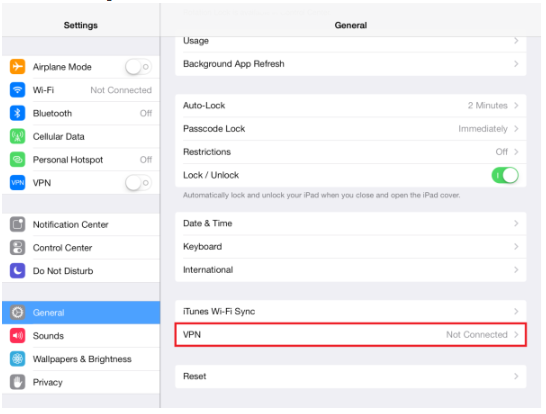

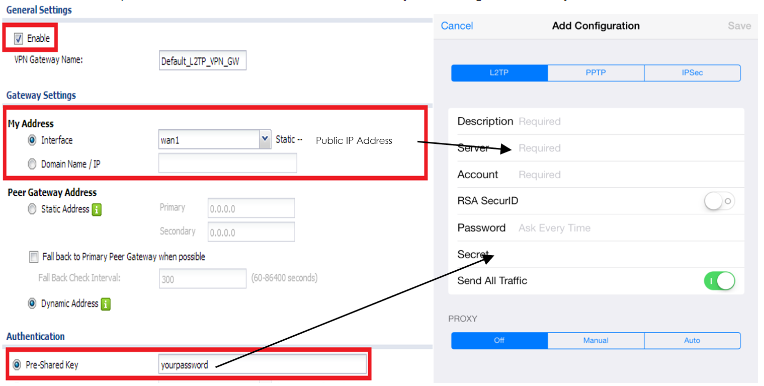

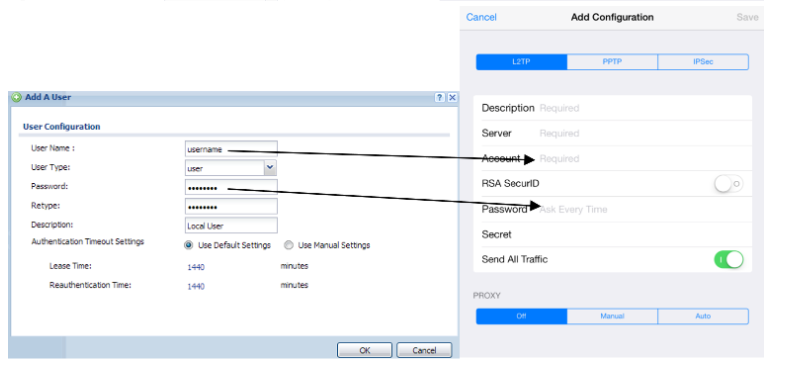

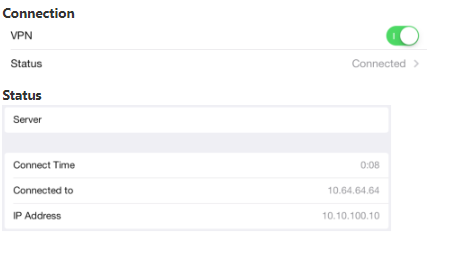

В этом разделе будет показано, как успешно настроить L2TP VPN-соединение с помощью устройства iPhone. Выполните следующие шаги, чтобы настроить опцию L2TP VPN на устройстве iOS для VPN-подключения к межсетевому экрану серии ZyWALL (ZLD).
