Zyxel Network-Attached Storage [NAS] - Настройка агрегации каналов / транкинга портов на Zyxel NAS

Zyxel NAS Link Aggregation (LAG), также известная как port trunking или bonding, - это сетевая функция, которая объединяет несколько сетевых интерфейсов в один логический канал. Такая настройка повышает производительность сети, обеспечивая большую пропускную способность, избыточность и улучшенную балансировку нагрузки.

Уведомление об окончании срока службы продукта: Мы с сожалением сообщаем вам, что срок службы продукта "Устройства Zyxel NAS" истек. В связи с этим техническая поддержка данного устройства может быть ограничена. Пожалуйста, помните, что любые манипуляции или использование устройства, срок службы которого уже истек, осуществляются исключительно на ваш страх и риск. Список устаревших устройств, включая даты их выхода из эксплуатации и прекращения поддержки, можно найти по ссылке ниже. На этой странице также представлена последняя обновленная версия для вашего устройства: End of Life

Принцип работы LAG в сетевых хранилищах Zyxel

LAG объединяет такие интерфейсы, как LAN1 и LAN2, в один логический канал, что обеспечивает более высокую пропускную способность и отказоустойчивость. Оба интерфейса используют один и тот же IP- и MAC-адрес. Эта конфигурация требует, чтобы подключенный Ethernet-коммутатор также поддерживал и был правильно настроен для агрегации каналов.

Настройка LAG на сетевом хранилище Zyxel

Доступ к конфигурации сетевого хранилища:

1. • Перейдите в Панель управления > Сеть > TCP/IP > Сетевой интерфейс > Создать.
   • Выберите опцию балансировки нагрузки или объединения портов.

Настройки объединения портов:

1. • Убедитесь, что LAN1 и LAN2 подключены к одному Ethernet-коммутатору.
   • Настройте коммутатор на LAG с соответствующими настройками, чтобы они совпадали с настройками NAS.

Параметры балансировки нагрузки:

Можно выбрать различные алгоритмы балансировки нагрузки, например:

• Round-Robin: распределяет пакеты последовательно по всем каналам.
• Активное резервирование: Один интерфейс является активным, а другой - резервным.
• XOR (исключающее ИЛИ): Балансирует трафик на основе MAC- или IP-адресов источника и получателя.

Конфигурация IP-адресов:

• Для последовательной IP-адресации через DHCP LACP имеет ограничения. Рекомендуется настроить статический IP-адрес для NAS, чтобы он всегда получал один и тот же IP-адрес.

Общие проблемы и решения

• Ограничение скорости одного потока:
  • Каждый отдельный поток трафика ограничен скоростью одного физического порта, обычно 1 Гбит/с. Совокупная пропускная способность реализуется за счет нескольких одновременных потоков.
• Совместимость с коммутатором:
  • Убедитесь, что подключенный коммутатор поддерживает и правильно настроен для LAG. Некоторые модели Zyxel, например XGS1210-12, не поддерживают динамический LACP (IEEE 802.3ad) и могут потребовать статических настроек LAG.
• Особенности прошивки и модели:
  • Для использования расширенных функций, таких как LACP, рассмотрите возможность использования моделей более высокого класса, таких как серия XGS1930 или GS1900, которые обеспечивают лучшую поддержку динамической агрегации каналов.

Пример сценария конфигурации

Подключение сетевого хранилища:

1. • Подключите LAN1 и LAN2 от NAS к двум портам коммутатора.

Настройка коммутатора:

1. • На коммутаторе настройте статическую группу LAG для двух портов.

Сетевые настройки NAS:

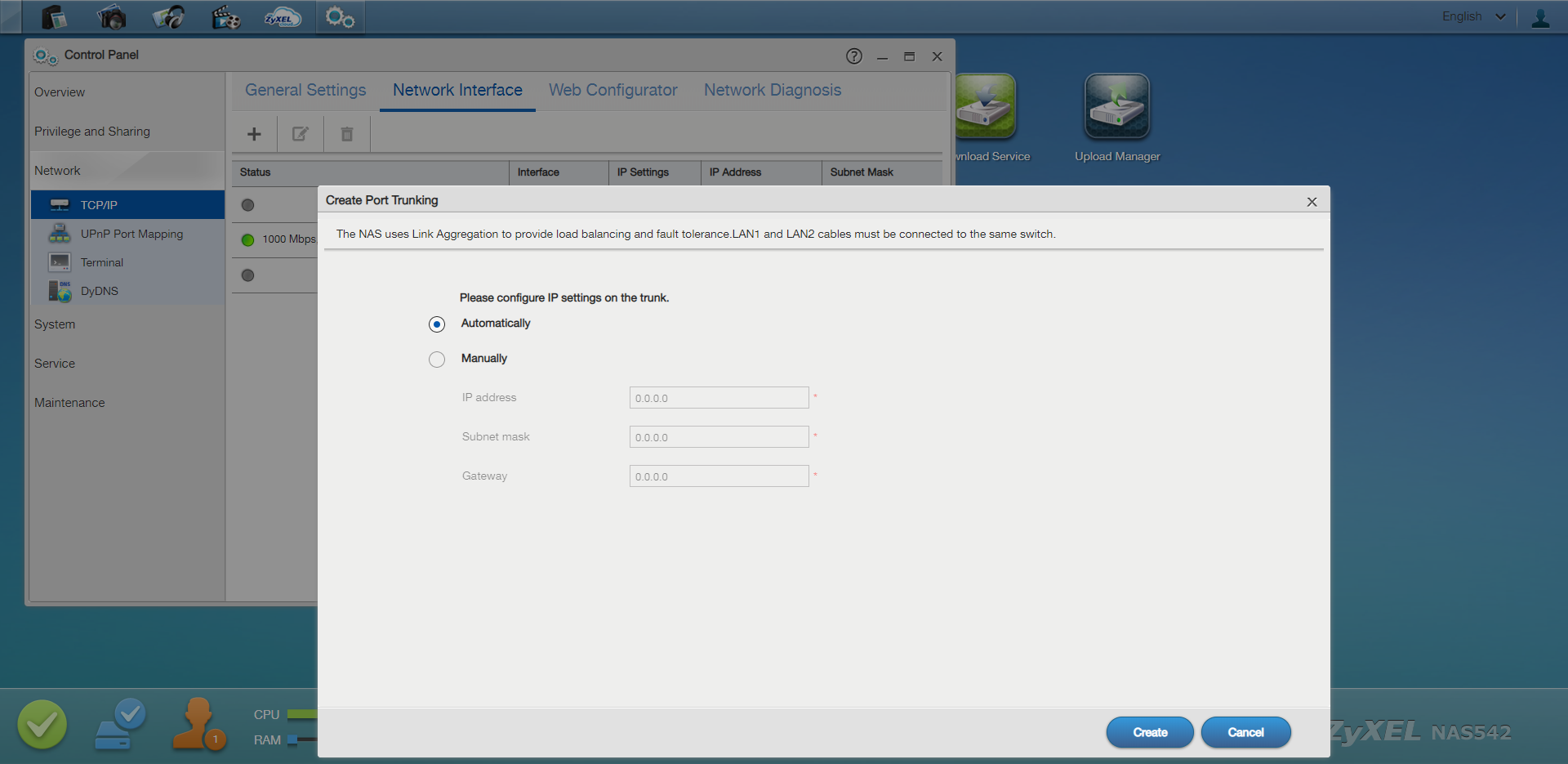

• На сетевом хранилище перейдите в Панель управления > Сеть > TCP/IP > Сетевой интерфейс > Создать.
• Выберите Port Trunking и выберите нужный алгоритм балансировки нагрузки.
• Назначьте NAS статический IP-адрес для постоянного доступа к сети.
