В настоящее время IP-телефоны широко используются в офисных средах, поэтому предоставление голосовому трафику более высокого приоритета является важным моментом при проектировании сети. В распространенном сценарии установки IP-телефон подключается к коммутатору, а ПК или ноутбук на другом конце соединяется мостом с обоими устройствами. В этом случае Voice VLAN является важной функцией, используемой для простой маркировки и определения приоритета голосовых пакетов от IP-телефона, отделяя пакеты данных от ПК. В приведенном ниже руководстве по настройке целью является разделение трафика между IP-телефоном и ПК без необходимости устанавливать для них отдельные теги VLAN. Коммутатор будет добавлять VLAN-метки для голосовых пакетов и пакетов данных отдельно при их получении, а затем пересылать их на восходящий канал.
Ниже приведено ожидаемое поведение IP-телефонов в зависимости от различных настроек. Если поведение IP-телефона не совпадает с вашими ожиданиями, обратитесь к следующей информации:
a. Если IP-телефон включен в VLAN и эта VLAN совпадает с голосовой VLAN: коммутатор сохранит голосовую VLAN и назначит IP-телефону приоритет. IP-телефон будет распознавать только тегированный трафик. В этом случае порт 1 в VLAN 100 на коммутаторе должен быть настроен как tagged out (установите флажок TX tagging).
b. Если IP-телефон включен в VLAN и эта VLAN отличается от голосовой VLAN коммутатора: коммутатор не будет применять никаких изменений к VOIP-трафику IP-телефона.
c. Если IP-телефон отключен от VLAN: Коммутатор назначит голосовую VLAN и приоритет для VOIP-трафика IP-телефона. При такой настройке IP-телефон будет отправлять и принимать только нетегированный трафик. В этом случае порт 1 в VLAN 100 на коммутаторе должен быть установлен как нетегированный (снимите флажок TX tagging).
1.Конфигурация (создание интерфейсов VLAN)
Создайте VLAN для передачи голосовых пакетов, выберите порты, подключенные к IP-телефону, снимите флажок Tx tagging, чтобы сэкономить усилия по настройке VLAN на каждом телефоне.
Перейдите в раздел:
SWITCHING > VLAN > VLAN Setup > Static VLAN > Add/Edit
Создайте еще одну VLAN для передачи пакетов данных, выберите порты-участники, снимите метку Tx.
На порту восходящего канала включите Tx tagging для передачи пакетов с тегами VLAN
3 Настройте PVID для разделения пакетов данных и голосовых пакетов. Номер PVID должен совпадать с номером VLAN, созданной для пакетов данных.
Примечание! Вы можете записать PVID 5 на * , что сделает все порты одинаковыми PVID:
После установки PVID для пакетов данных следующим шагом будет настройка функции "Voice VLAN" для идентификации коммутатором голосовых пакетов.
2.Настройка голосовой виртуальной локальной сети
Настройте номер и приоритет Voice VLAN для определения приоритета голосовых пакетов. Номер Voice VLAN должен совпадать с номером VLAN, созданным ранее для пакетов голосовых служб.

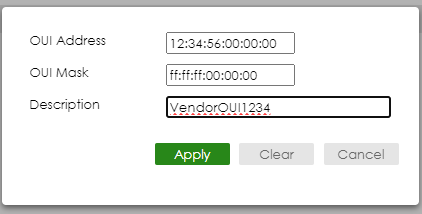

Укажите адреса OUI. OUI - это первые 3 байта MAC-адреса, которые обозначают производителя. Указав MAC-адрес IP-телефона, коммутатор может соответствующим образом идентифицировать голосовой трафик. Коммутатор Zyxel поддерживает до 6 OUI производителей.
Перейдите по ссылке:
SWITCHING > VLAN > Voice VLAN Setup
Нажмите кнопку Добавить/Редактировать:
Данное руководство демонстрирует простоту настройки голосовых VLAN на автономных коммутаторах. В целом, разделение VLAN и определение правил для данных и голоса позволило достичь цели приоритезации голосового трафика без дополнительной настройки на IP-телефонах. Применимыми моделями автономных коммутаторов являются наши коммутаторы серии GS1920 и выше.
Как настроить VLAN:
Как настроить VLAN на коммутаторе Zyxel [GS/XGS-Series]
GS1900: Как настроить VLAN на коммутаторе Zyxel
Если вы хотите узнать/понять больше о нашей конструкции VLAN, пожалуйста, загляните сюда:
VLANs - Tagged VLANs vs. PVID (пример настройки Untagged/Tagged VLAN на GS22XX-Switch)
VLANs - более глубокий взгляд на их работу
Помощь в настройке Вы хотите получить помощь в настройке от нашей команды профессиональных специалистов? Пожалуйста, загляните сюда: Коммутатор ZyxelConfigService.
