Важное уведомление: |
Эта статья объясняет, как настроить устройство коммутатора (XGS1210-12, XGS1250-12, GS1200-5(HPv2), GS1200-8(HPv2)) и настроить новый IP-адрес, DHCP, конфигурацию VLAN, агрегацию каналов, обновление прошивки через ZON & Web GUI, а также как добраться до устройства. В этой статье также будет показана защита от перегрева (желтый восклицательный знак), как перезагрузить коммутатор, если что-то пойдет не так.
ВНИМАНИЕ! Пожалуйста, обновите прошивку до последней версии в связи с предыдущими проблемами с прошивкой этих моделей. Перейдите к обновлению прошивки в этой статье, чтобы узнать, как это сделать.
Оглавление
1) Базовая настройка
1.1 Вход в устройство
1.2 Изменение IP-адреса
2) Конфигурация VLAN
2.1 Результат конфигурации VLAN
3) Агрегация каналов / балансировка нагрузки
4) Обновление микропрограммы
4.1 Использование утилиты ZON
4.2 Использование веб-интерфейса GUI
5) Устранение неполадок
5.1 Сброс коммутатора
5.2 Auto-Negotiation - Link is only 100 Mbit/s
5.3 Широковещательный шторм и проблемы с петлей
5.4 Защита от перегрева (только XGS1250)
1) Базовая настройка
1.1 Вход в устройство
Обратите внимание, что устройства серии XGS1200 настроены на статический IP. Поэтому настройте ваш компьютер на статический IP в диапазоне 192.168.1.0/24 (например, 192.168.1.100), а затем перейдите на сайт http://192.168.1.3 и введите пароль 1234.
Если у вас возникли проблемы, ознакомьтесь с этой статьей о том, как получить доступ к графическому веб-интерфейсу вашего устройства:
1) Доступ к маршрутизатору через Web GUI
2) Назначение статического IP-адреса на ПК с Windows
1.2 Изменение IP-адреса
При первом входе в коммутатор вам будет предложено изменить IP-адрес коммутатора.

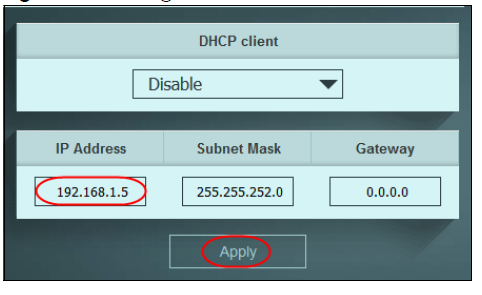

Включите DHCP на коммутаторе или отключите его и измените статический IP-адрес устройства.

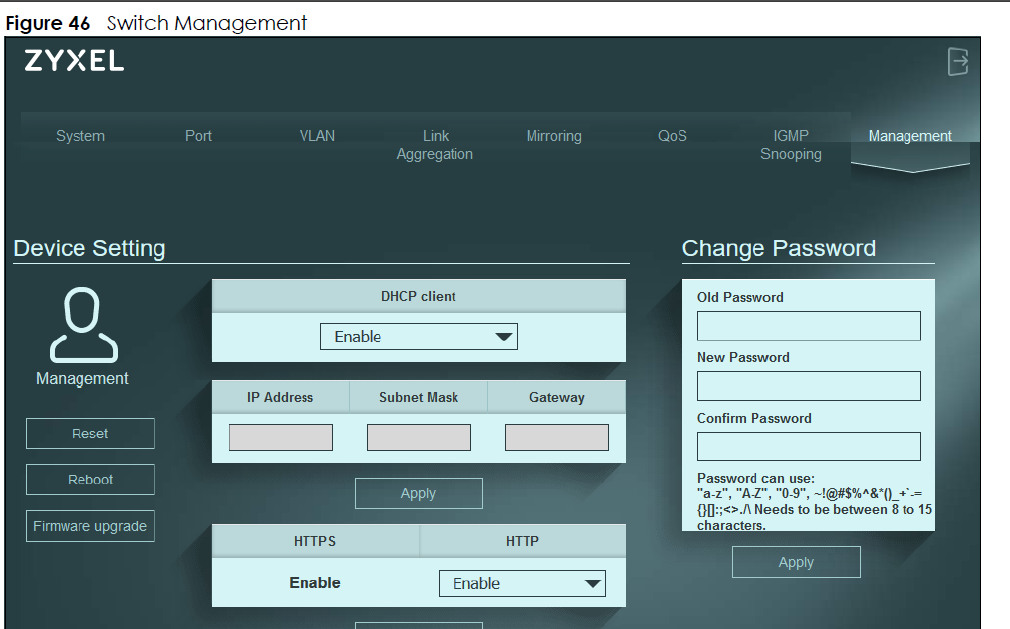

Вы также можете перейти к разделу "Управление" в графическом интерфейсе коммутатора, чтобы изменить IP-адрес.
2) Конфигурация VLAN
Если вы не знаете, что настраивать в разделе VLAN, пожалуйста, прочитайте больше о VLAN здесь.
2.1 Как работает VLAN
Чтобы получить базовое представление о VLAN и сделать базовую конфигурацию VLAN рабочей, вам необходимо запомнить несколько моментов:
1. На один порт можно иметь только 1 нетегированное членство.
2. Нетегированное членство = PVID
2. Все остальное должно быть помечено
3. Почти все компьютеры не могут обрабатывать тегированный трафик, поэтому на порту, куда вы подключаете ПК, должен быть нетегированный VLAN.
4. В некоторых редких случаях эти правила не применяются.
2.2 Настройка VLAN

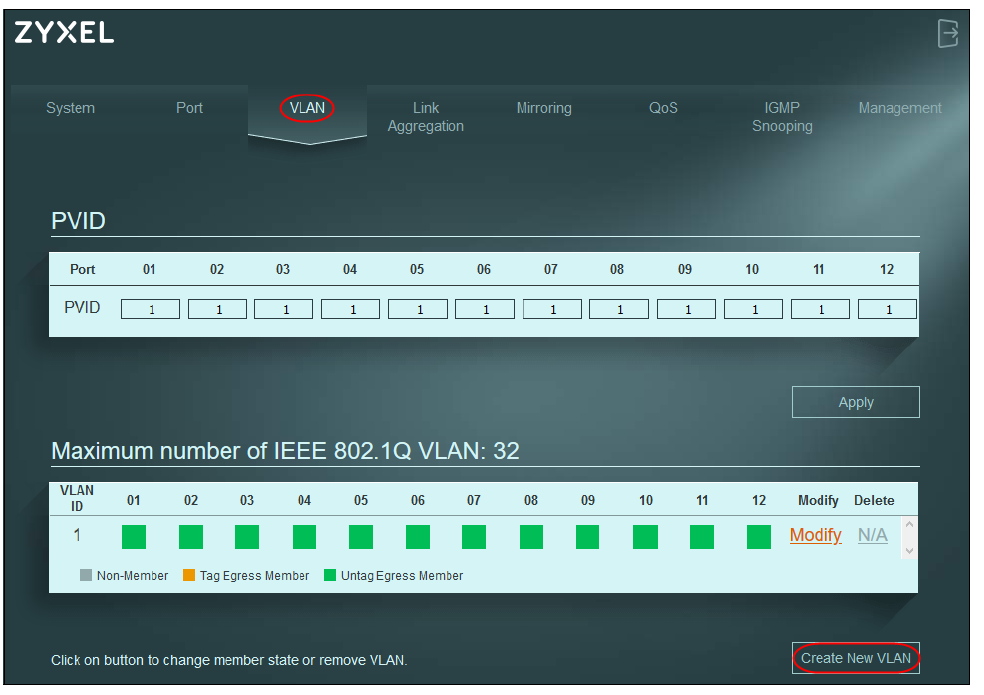

Чтобы настроить VLAN, выберите соответствующий PVID этого порта (обычно management VLAN 1).
Затем, чтобы создать новую VLAN, нажмите кнопку "Create new VLAN" ниже.

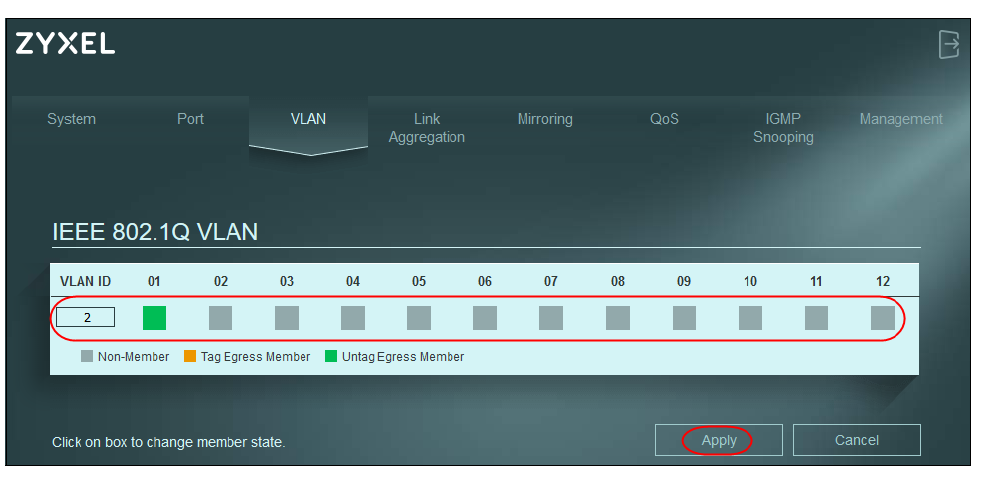

Затем выберите идентификатор VLAN ID и отметьте порты, на которых вы хотите создать новую VLAN. Обычно вы будете помечать новый член VLAN, поскольку PVID 1 является "Untag Egress Member". Обязательно отметьте VLAN2 оранжевым цветом. Затем нажмите "Применить".
2.3 Результат конфигурации VLAN
Примечание! Обычно на один порт можно использовать только 1 нетегированное членство. Мы рекомендуем вам настроить VLAN 2 как "Tag Egress Member" (выберите оранжевое членство), а не как нетегированное в этом сценарии.

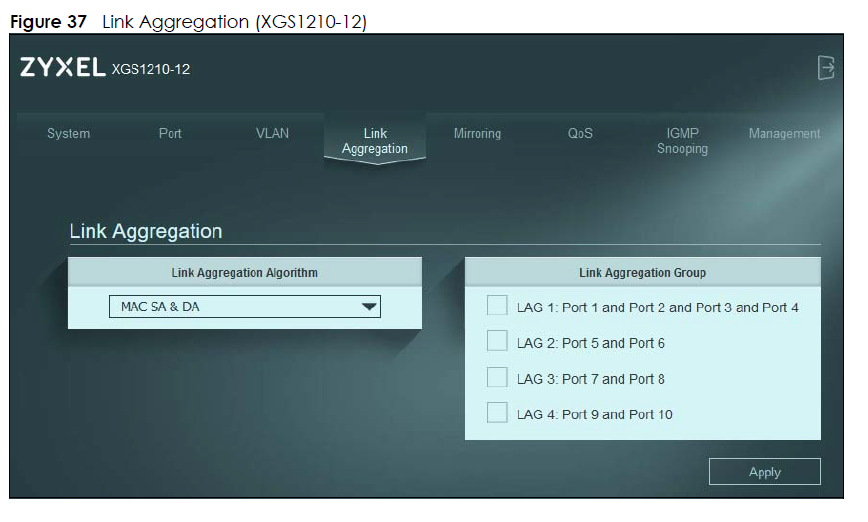

3) Агрегация каналов / балансировка нагрузки
Агрегация каналов (LAG) - это взятие двух портов и объединение/группировка их в один для получения более высокой пропускной способности (скорости или надежности) канала. Подробнее читайте здесь.
Конфигурация агрегации каналов на этих коммутаторах очень проста в настройке, но также не настраивается.
У вас есть четыре варианта:
- Link aggregation Port 1,2,3 и 4
- Порт агрегации каналов 5 и 6
- Порт агрегации каналов 7 и 8 и/или;
- Порт агрегации каналов 9 и 10
3.1 Сокращения LAG
MAC SA - распределение трафика на основе MAC-адреса источника пакета
MAC DA - распределение трафика на основе MAC-адреса назначения пакета.
MAC SA & DA - распределение трафика на основе комбинации MAC-адресов источника и назначения пакета.
4) Обновление прошивки
В этом разделе вы узнаете, как обновить прошивку устройства до последней версии программного обеспечения.
4.1 Использование утилиты ZON

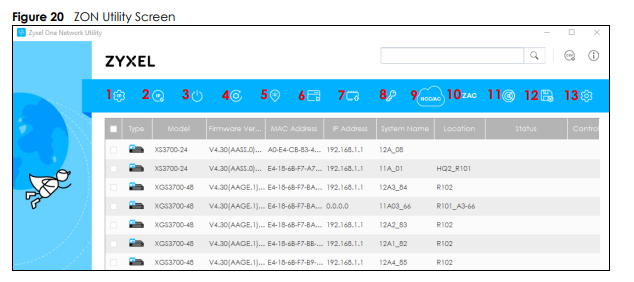

Загрузите программу Zyxel One Network Utility (ZON) и установите ее.
Выберите (отметьте) свое устройство, а затем нажмите на Firmware upgrade, чтобы обновить микропрограмму на выбранном устройстве (7).
4.2 Использование веб-интерфейса
Сначала загрузите последнюю версию микропрограммы на сайте https://download.zyxel.com или перейдите непосредственно на страницу загрузки для вашего устройства здесь:
GS1200-8HPv2 - Страница загрузки
Скачайте прошивку и сохраните ее на своем компьютере. Обязательно распакуйте загруженный файл, прежде чем приступать к работе.

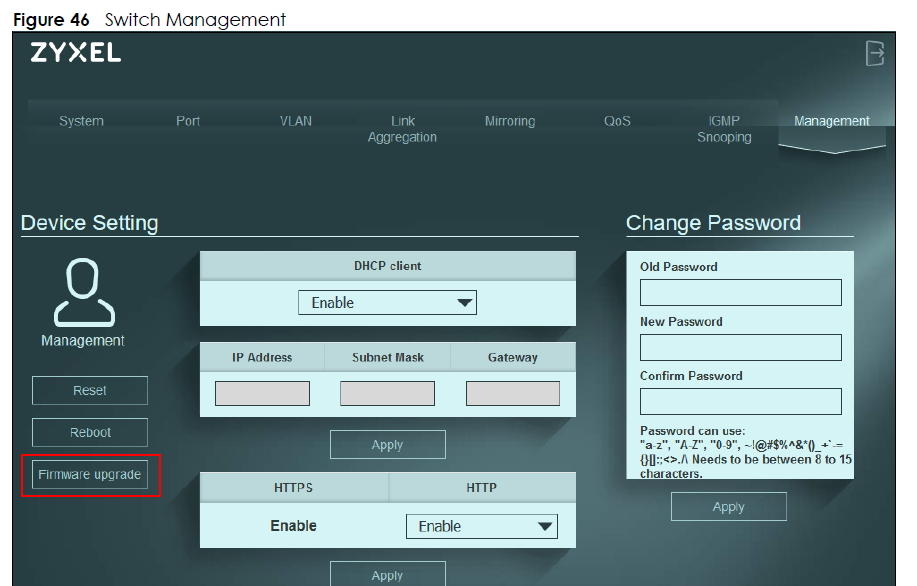

Затем войдите в систему коммутатора (если у вас возникли проблемы, нажмите здесь), перейдите в раздел Управление -> Обновление прошивки.

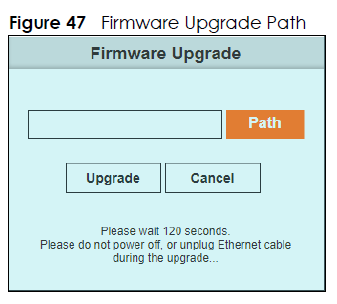

Выберите распакованный файл прошивки, нажав кнопку "Путь", и после выбора прошивки нажмите кнопку обновления.
5) Поиск и устранение неисправностей
5.1 Сброс настроек коммутатора

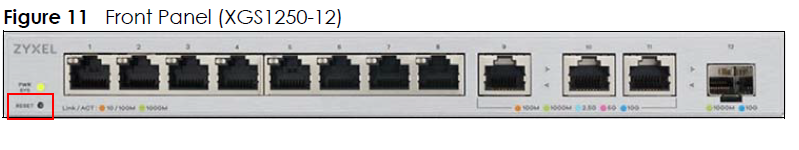

Если у вас возникли проблемы с коммутатором, очень хорошей идеей будет сбросить настройки коммутатора до заводских. Чтобы сбросить настройки коммутатора, включите устройство, затем в течение 15 секунд удерживайте кнопку RESET, расположенную в левой нижней части аппаратного обеспечения, а затем отпустите ее.
5.2 Auto-Negotiation - Link is only 100 Mbit/s
По умолчанию коммутатор должен автосогласовывать 1000 мбит/с (1 гбит) на порту с устройством, подключенным к этому порту, однако в некоторых случаях это может не удаться, и вы увидите только 100 мбит/с на порту.
Возможные решения следующие;
a) Заменить кабель
Часто основной причиной того, что скорость соединения составляет всего 100 мбит/с, является плохой кабель, подключенный к коммутатору. И если вы попытаетесь принудительно установить 1000 мбит/с на коммутаторе, он, вероятно, поставит "link down". Поэтому коммутатор не может статически установить скорость в 1 гбит/с, чтобы заставить порт вести переговоры, поскольку соединение будет только падать.
б) Попробуйте другой порт
Следующее решение - сменить порт и посмотреть, все ли порты ведут себя одинаково.
c) Попробуйте другое устройство с тем же портом и тем же кабелем.
Это позволит определить, есть ли проблемы с сетевой картой устройства, подключенного к коммутатору.
5.3 Проблемы с широковещательным штормом и петлей
Если вы подозреваете, что в вашей сети и на коммутаторе присутствуют широковещательные/мультикастовые штормы, включите "Broadcast Storm Control" и установите значение 100 pps (пакетов в секунду), а также отключите "Loop Prevention" и посмотрите, изменится ли что-нибудь.
5.4 Защита от перегрева (только XGS1250)

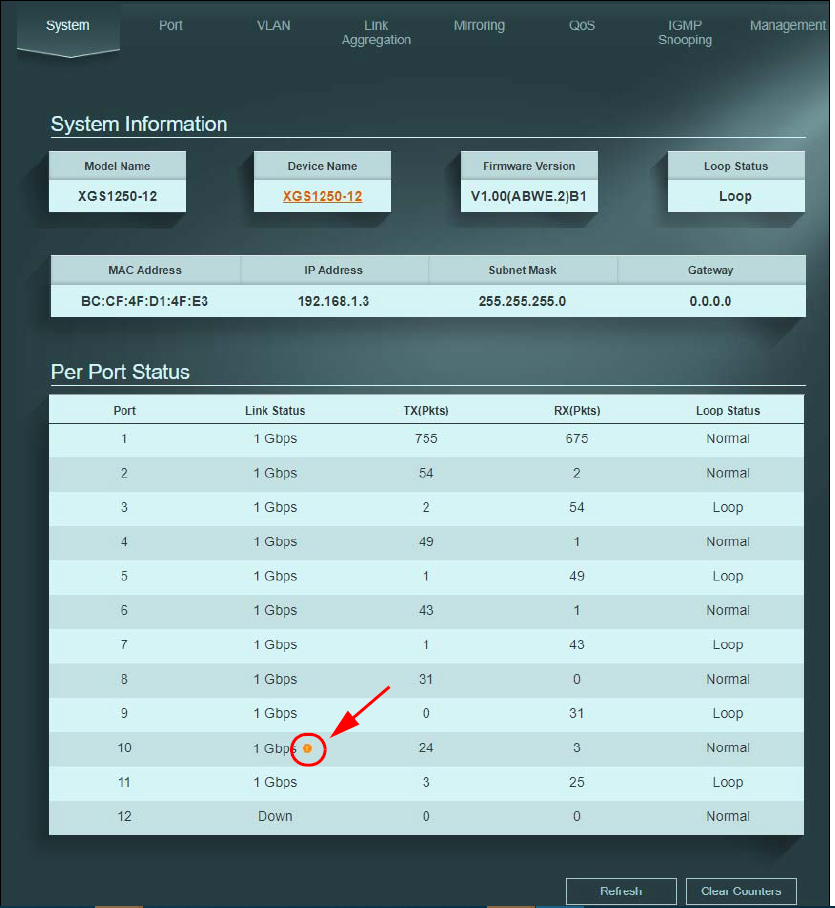

Если 10-гигабитные порты перегреваются слишком долго, они автоматически снижают скорость порта до 1 гбит для защиты. На системном экране вы увидите маленький желтый значок восклицательного знака рядом со статусом соединения. Убедитесь, что температура окружающей среды не превышает 40 градусов Цельсия.

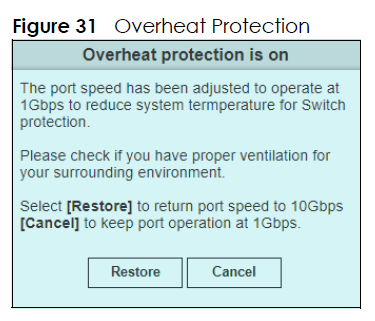

Нажмите на восклицательный знак, чтобы снова вернуть скорость 10 гбит на 10-гигабитном порту.
