Коммутатор Zyxel XGS [серия XGS] - обзор и базовая настройка коммутатора XGS2220

Еще есть вопросы? Отправить запрос

Важное уведомление:
Уважаемый покупатель, пожалуйста, обратите внимание, что мы используем машинный перевод для предоставления статей на вашем местном языке. Не весь текст может быть переведен точно. Если есть вопросы или несоответствия в отношении точности информации в переведенной версии, пожалуйста, ознакомьтесь с оригинальной статьей здесь:Original Version

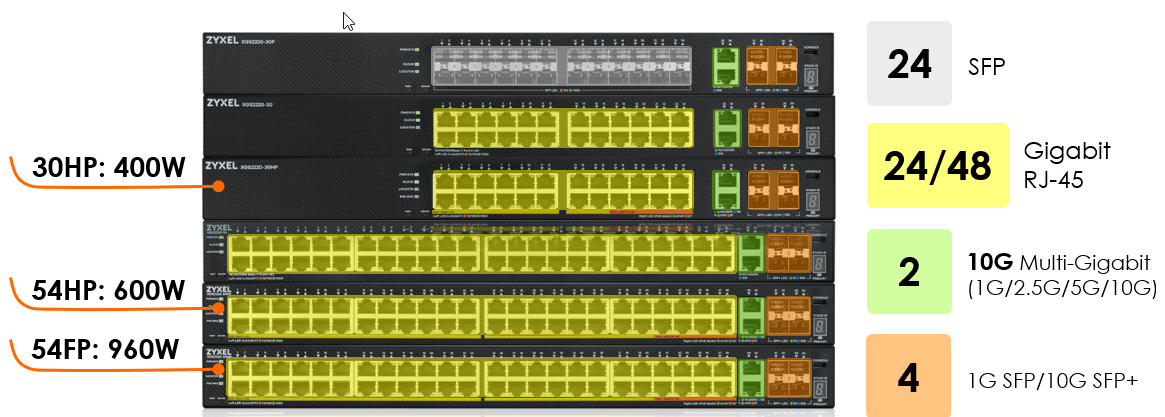

Коммутаторы XGS2220 PoE поддерживают опции PoE+ и PoE++ (60 Вт), что позволяет использовать их для различных точек доступа WiFi 6/6E и PTZ-камер с высоким энергопотреблением. Порты 10G Multi-Gig PoE также прокладывают путь к будущей технологии WiFi 7. Для максимального использования бюджета питания системы XGS2220 готов работать с широким спектром точек доступа Zyxel WiFi 6/6E AP для любой сети.


Обзор и управление богатыми наборами функций через удобный веб-интерфейс

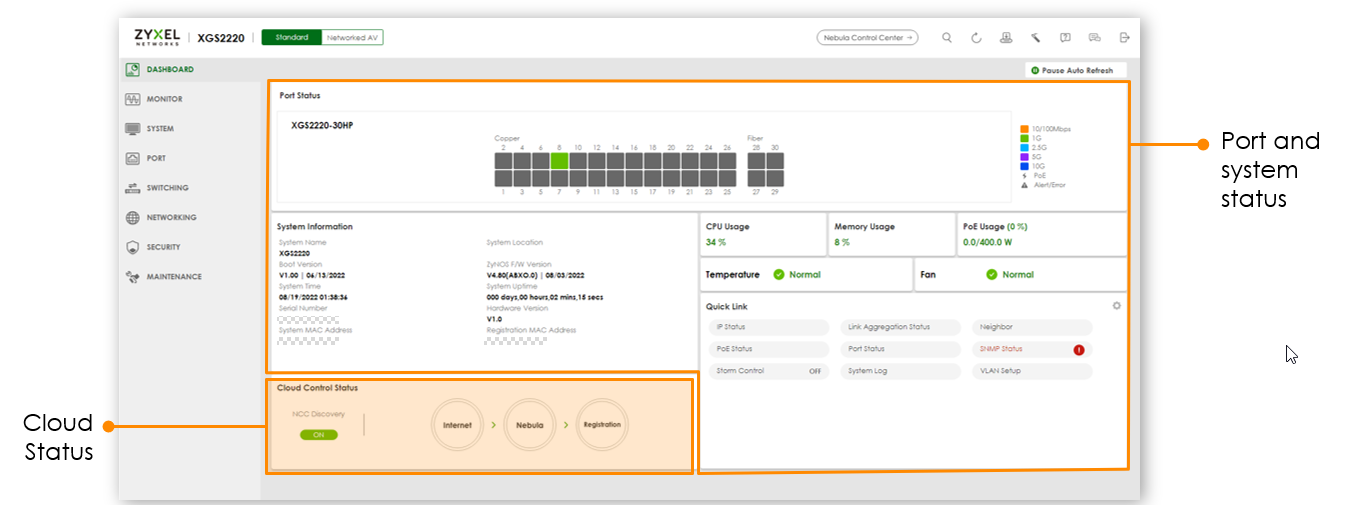

Обновленный веб-интерфейс обеспечивает отображение состояния коммутатора в реальном времени с помощью графических представлений.


Мощная миграция

Коммутаторы серии XGS2220 являются преемниками серии XGS2210 (и серии NSW200), имеют больший бюджет мощности и расширенные системные функции.


* В будущем выпуске прошивки

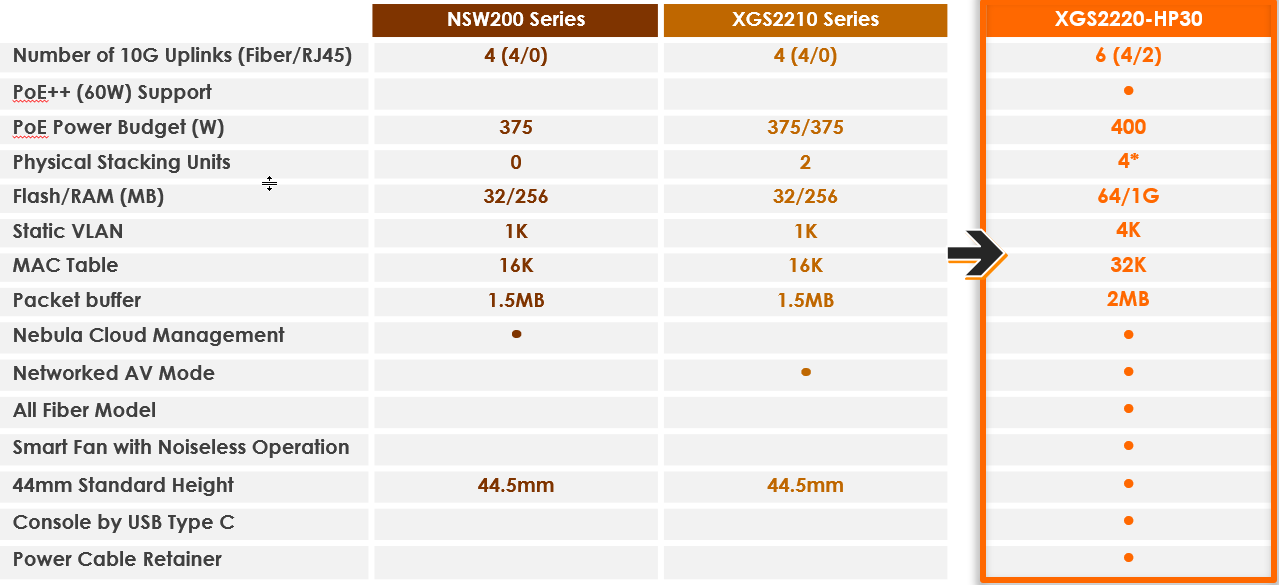

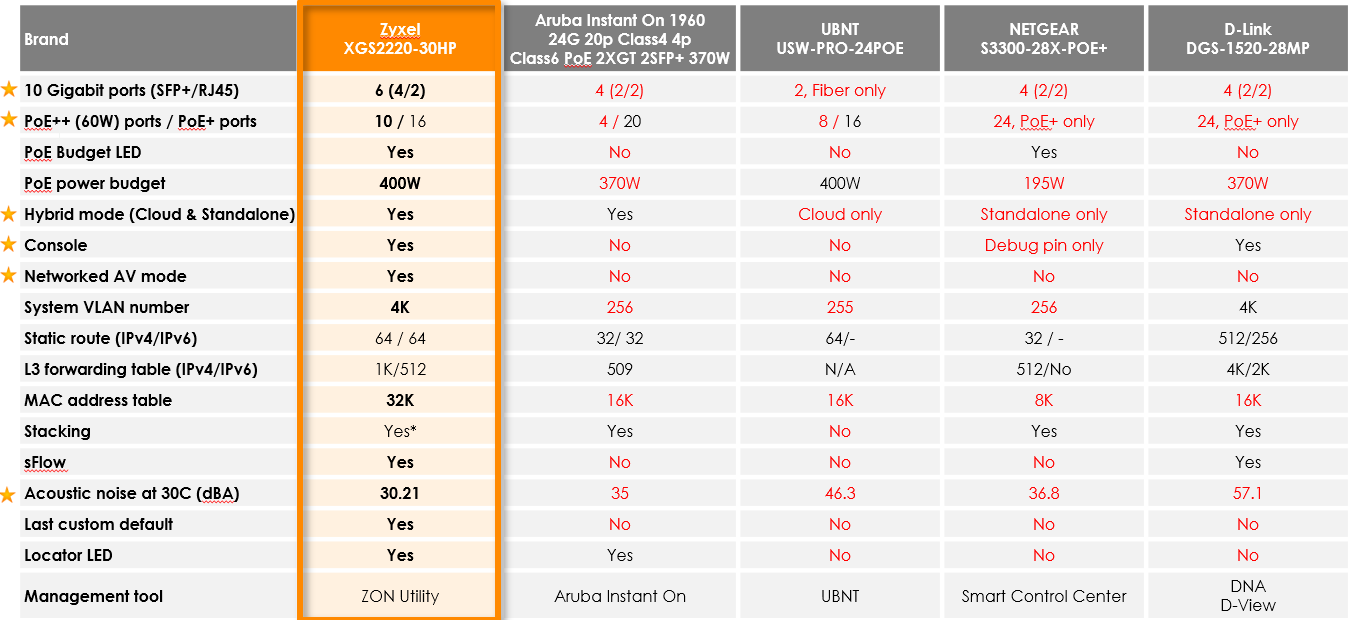

Матрица сравнения основных конкурентов XGS2220-30HP


* В будущем выпуске прошивки

Первый вход в систему/мастер

Для подключения к веб-интерфейсу коммутатора необходимо знать IP-адрес устройства.

Если вы используете DHCP-сервер.

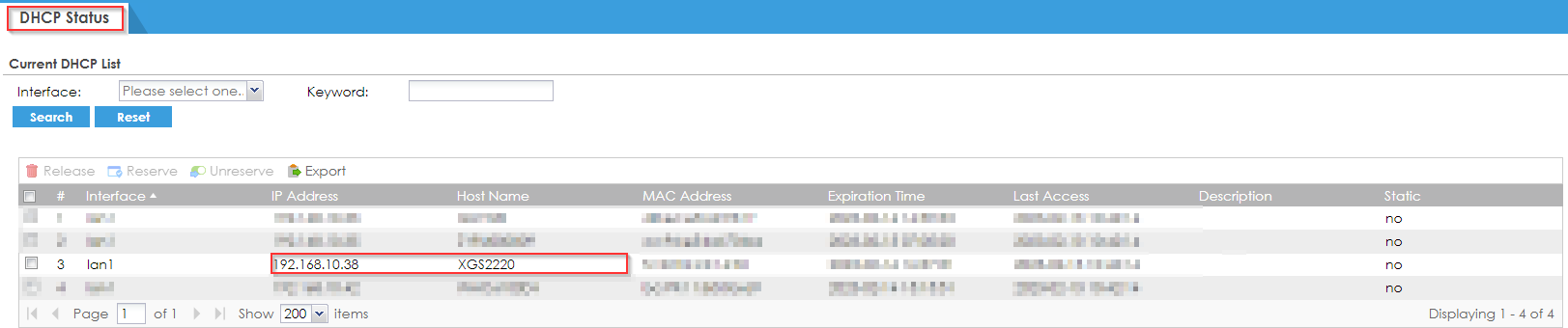

Коммутатор получит IP-адрес автоматически. Вы можете узнать IP-адрес либо с помощью нашей утилиты ZON, либо обратившись к своему DHCP-серверу.

Если вы не используете DHCP-сервер.

Подключите соединение между коммутатором Switch-1 и ПК (мы рекомендуем использовать порт 1 на коммутаторе).

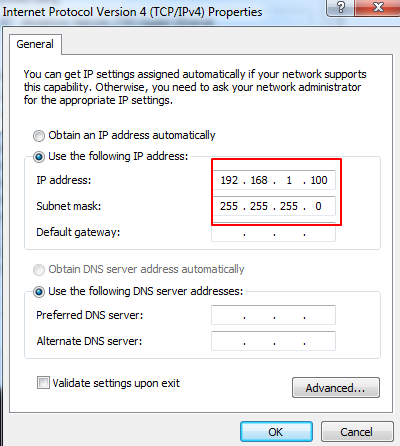

Установите IP-адрес ПК в той же подсети, что и коммутаторы. Например, установите IP-адрес ПК как 192.168.1.100.

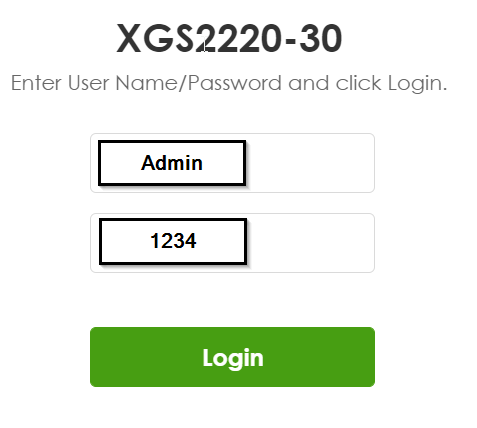

Откройте браузер (IE, Chrome, Safari, Firefox и т. д.....). Перейдите на веб-сайт http://192.168.1.1 (IP-адрес управления по умолчанию). Введите "имя пользователя: admin; пароль: 1234" и войдите в систему.


  • Мастер настройки

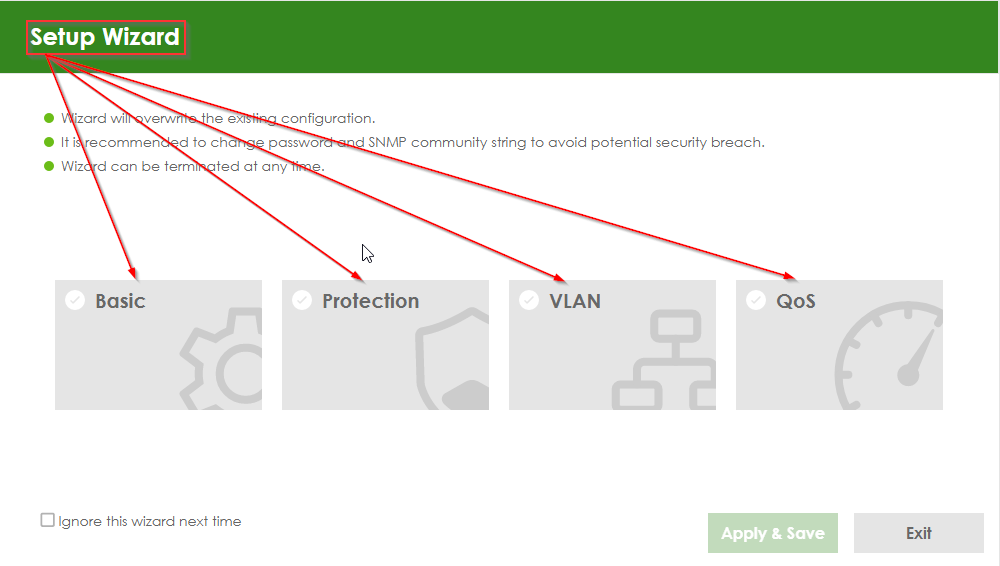

    Мастер настройки содержит следующие части:
  1. Basic - настройка IP-адреса коммутатора, DNS-сервера, системного пароля, сообщества SNMP и агрегации каналов (транкинга).
  2. Защита - включение защиты от шлейфа и широковещательного шторма на коммутаторе и его портах.
  3. VLAN - создание статической VLAN, назначение портов в VLAN и настройка портов на тегирование или нетегирование исходящих кадров.
  4. QoS - определение уровня приоритета IEEE 802.1p для части QoS.


Базовая конфигурация

Настройка IP/DNS, установка пароля, SNMP-сообщества, агрегация каналов и просмотр готовых результатов.

Чтобы настроить IP/DNS.

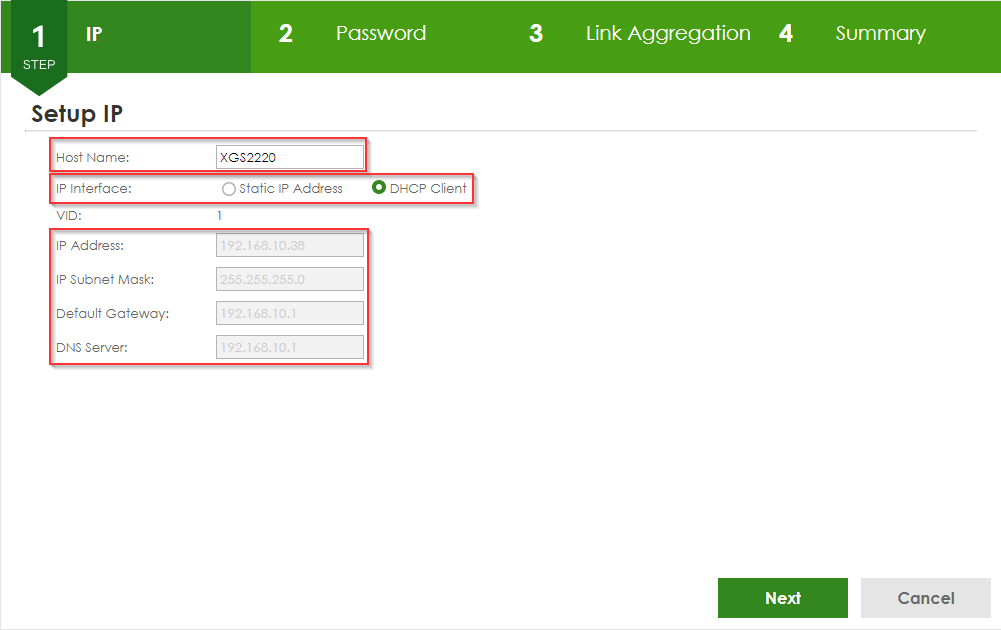

Нажмите Мастер > Основные > Шаг 1 IP, чтобы перейти к этому экрану.
Рекомендуется зарезервировать IP-адрес на DHCP-сервере или указать IP-адрес вручную. В противном случае IP-адрес вашего шлюза может измениться.

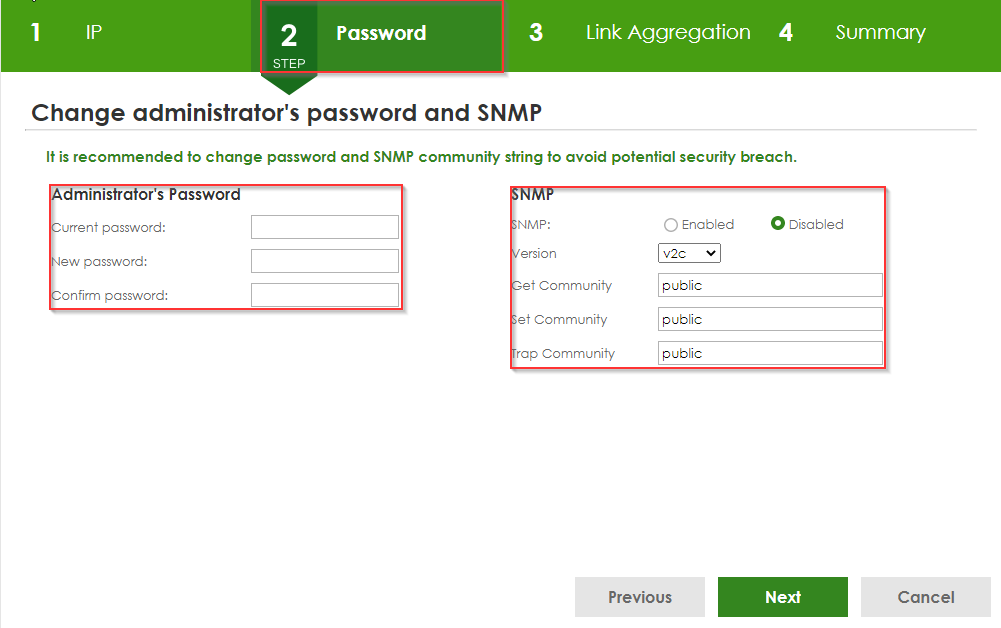

После нажатия кнопки Далее появится экран Пароль

Пароль - для обеспечения безопасности рекомендуется установить надежный пароль (Примечание: Строка ввода в любом поле этого экрана не должна содержать [ ? ], [ | J. ('].["]. или (,). В полях пароля также не допускается использование [ пробела ]).

SNMP - выберите Включено, чтобы коммутатор выступал в качестве агента SNMP. Это позволяет управляющей станции управлять и контролировать коммутатор через сеть. Выберите Disabled, чтобы отключить эту функцию. Версия SNMP на коммутаторе должна совпадать с версией SNMP-менеджера (Примечание: SNMP версии 2c обратно совместим с SNMP версии 1).

Получить сообщество

Введите строку Get Community, которая является паролем для входящих запросов Get- и GetNextrequests от станции управления. Строка Get Community используется только SNMP-менеджерами, использующими SNMP версии 2c или ниже.

Установить сообщество

Введите строку Set Community, которая является паролем для входящих запросов Set- от станции управления. Строка Set Community используется только SNMP-менеджерами, использующими SNMP версии 2c или ниже.

Сообщество ловушек

Введите строку Trap Community, которая является паролем для каждой ловушки, отправляемой SNMP-менеджеру. Строка Trap Community используется только SNMP-менеджерами, использующими SNMP версии 2c или ниже.

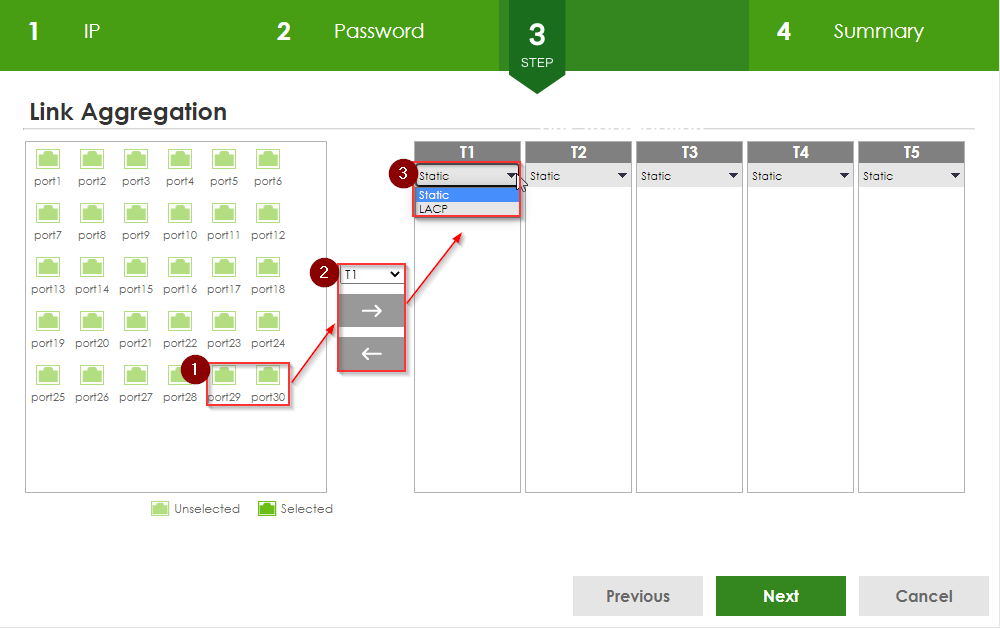

После нажатия кнопки Next появится экран Link Aggregation.
Если необходимо объединить несколько коммутаторов с поддержкой агрегации, выполните следующие настройки. В противном случае нажмите "Далее".

1. Укажите порты, которые будут использоваться для агрегации каналов.

2. Выберите группу размещения T1-T5.

3. Выберите LACP , если порты настроены на присоединение к магистральной группе через LACP.

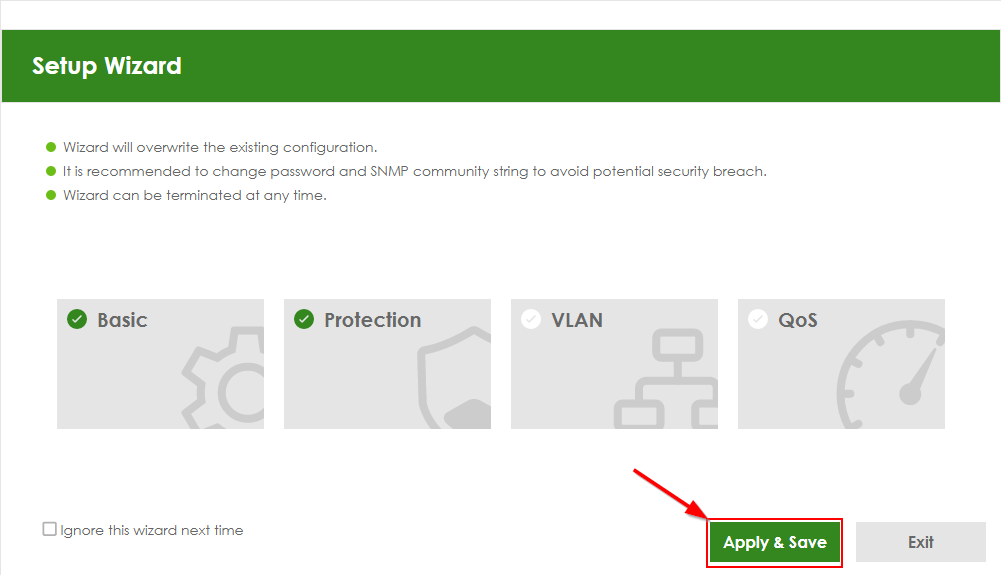

Не забудьте нажать "Применить и сохранить", чтобы изменения были сохранены и применены.

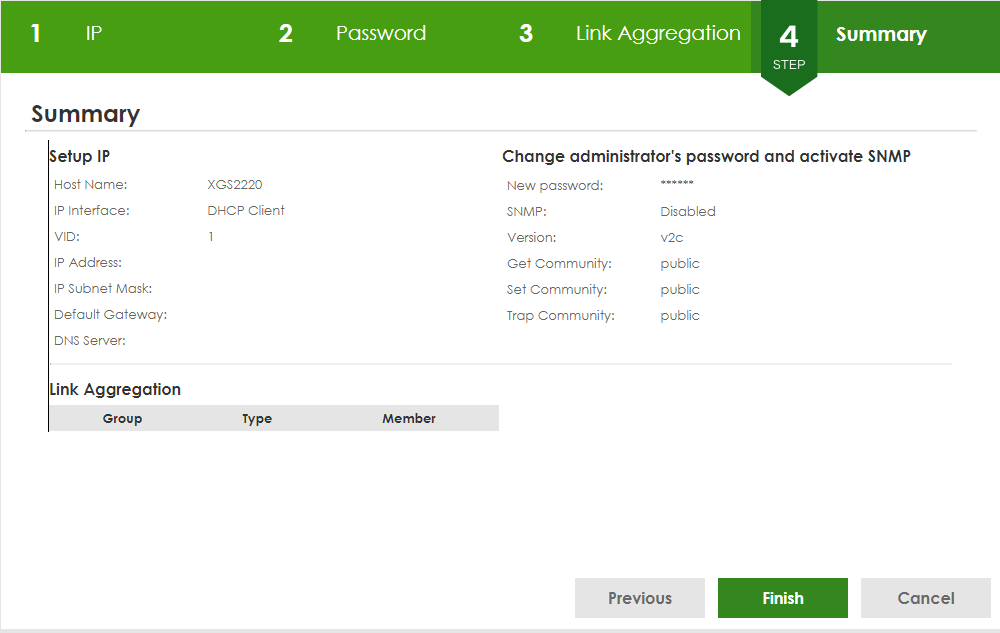

Базовая конфигурация XGS2220 завершена, нажмите "Готово".

Защита

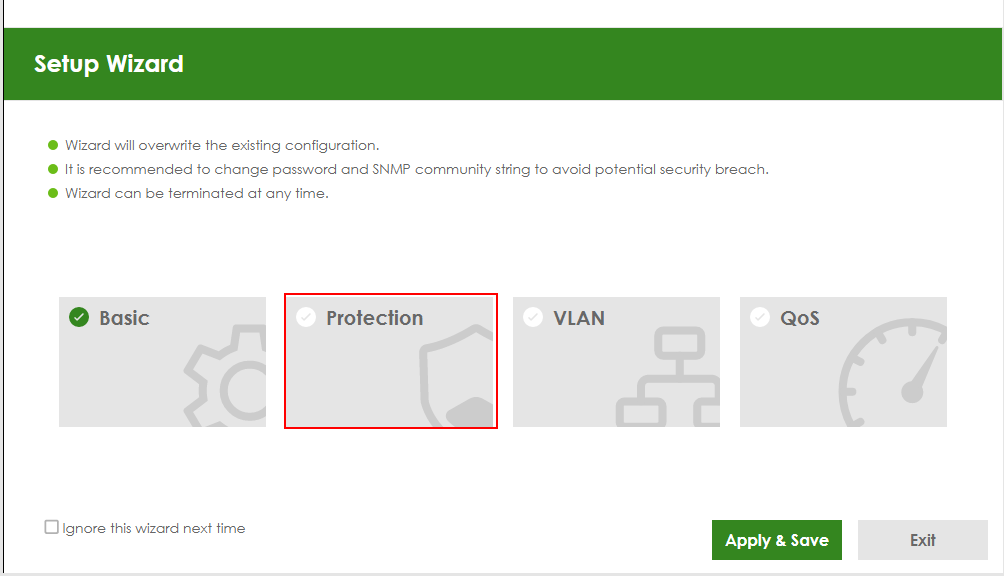

Перейдите в раздел "Мастер настройки" и выберите "Защита". Мы настроим основные параметры безопасности для нашего устройства.

Защита от петель

Петля возникает, когда два порта коммутатора случайно соединяются одним и тем же кабелем. Это вызывает широковещательный шторм, когда широковещательные сообщения постоянно возвращаются на коммутатор и многократно передаются. Если коммутатор, не находящийся в состоянии петли, подключен к коммутатору, находящемуся в состоянии петли, то коммутатор, находящийся в состоянии петли, будет влиять на другой коммутатор. Чтобы решить эту проблему на границе сети, можно использовать Loop Guard. Loop Guard позволяет коммутатору отключать порт, если он обнаруживает, что пакеты, отправленные на этот порт, возвращаются обратно на коммутатор. Хотя протокол Spanning Tree Protocol (STP) может предотвратить возникновение петель в ядре сети, он не может предотвратить возникновение петель на границе сети.

Примечание: защита от петель обычно используется в ситуациях, когда возникают проблемы в сети, связанные с коммутатором. Включение функции
loop guard может помочь в устранении неполадок и предотвращении чрезмерного переполнения сети.

Контроль широковещательных штормов

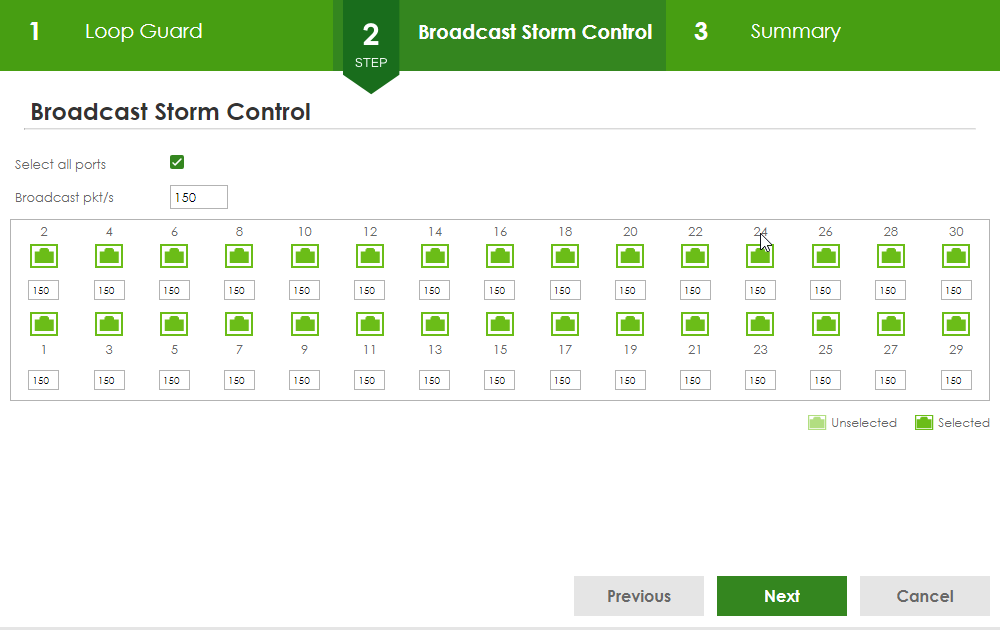

Broadcast Storm Control - это функция, которая предотвращает чрезмерное переполнение сети, вызванное широковещательными сообщениями, отправляемыми устройствами в сети. Эти широковещательные сообщения могут включать запросы DHCP, сообщения "жив" и другие уведомления, которые информируют устройства в сети об отправителе. Если в вашей сети наблюдается высокая задержка и потеря пакетов, включение функции Broadcast Storm Control поможет ограничить количество широковещательных пакетов, которые коммутатор будет принимать и передавать. Это предотвратит перегрузку коммутатора слишком большим количеством пакетов одновременно, что может привести к потере широковещательных пакетов и улучшению производительности сети. Чтобы настроить Broadcast Storm Control, можно выбрать конкретные порты, на которых необходимо включить эту функцию. Вы также можете установить ограничение на количество широковещательных пакетов, разрешенных в секунду. В небольших и средних сетях рекомендуется либо отключить его, либо использовать ограничение в 150 широковещательных пакетов в секунду. После выбора нажмите "Далее", чтобы продолжить.

Настройка VLAN

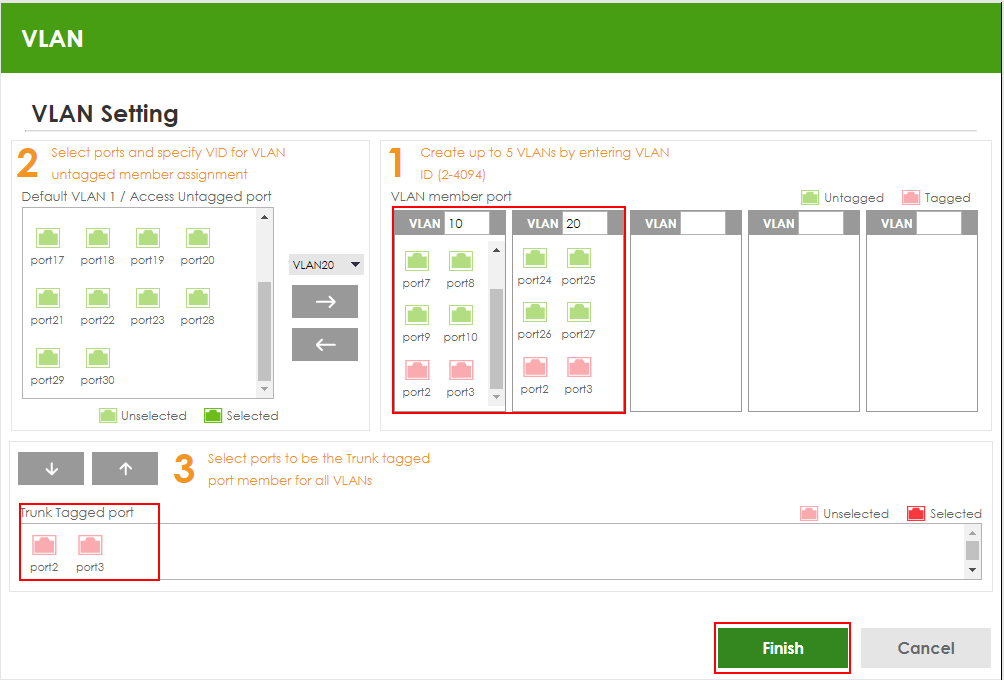

Выберите порты, которые вы хотите назначить первой группе членов VLAN, и назначьте VLAN ID этой группе членов.

  • Нажмите на порты, чтобы отметить их как "выбранные".
  • Используйте стрелку вправо, чтобы переместить их в группу членов VLAN "x".
  • Используйте раскрывающийся список "VLAN10" над серыми стрелками, чтобы выбрать другие магистральные группы (VLAN "x" 5-10).
  • Выберите порты, которые будут членами транковых портов с метками для всех VLAN. Магистральный порт - это порт коммутатора, который может передавать тегированный трафик из одной или нескольких VLAN.

Примечание: Помните, что вы можете назначить порту несколько тегированных членов, но только одного нетегированного члена (VLAN по умолчанию) на порт. Если вам интересно узнать больше о VLAN, вы можете обратиться кэтой статье .

Настройка QoS

низкий приоритет. В бизнес-средах порты для гостей могут иметь низкий приоритет трафика, в то время как для серверов и другого жизненно важного ИТ-оборудования может потребоваться высокий приоритет.
