Беспроводные сети - настройка беспроводного моста (WDS) с VLAN

Корпорации, имеющей филиал рядом с головным офисом, требуется объединить офисный трафик без использования сетевых кабелей, для чего может быть использован WDS-мост, а также VLAN (до 8 VLAN). В данном документе демонстрируется использование радиостанции 1, настроенной с помощью WDS.

1. Сценарий и топология

2. Конфигурация

3. Результат тестирования

4. Примечание:

1. Сценарий и топология

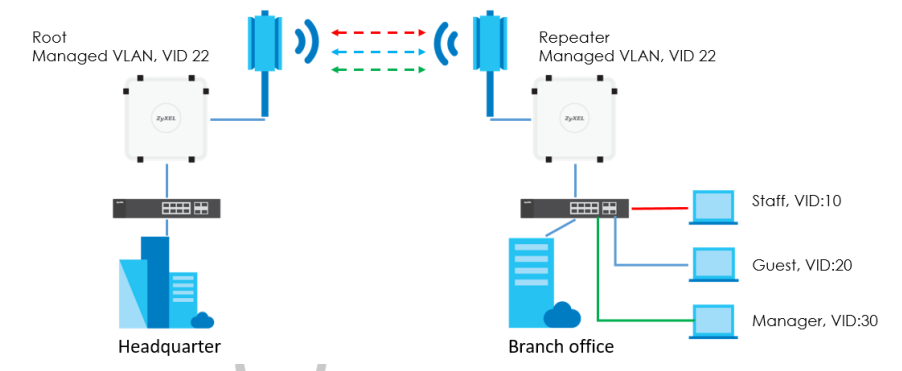

Филиал получает Интернет из головного офиса через беспроводной мост. Предполагается, что две точки доступа находятся в управляемой VLAN с VID 22. Они строят беспроводной мост с радиосвязью 2.4G. Филиал предоставляет проводную сеть с VLAN 10, 20 и 30 для различных групп пользователей.

2. Конфигурация

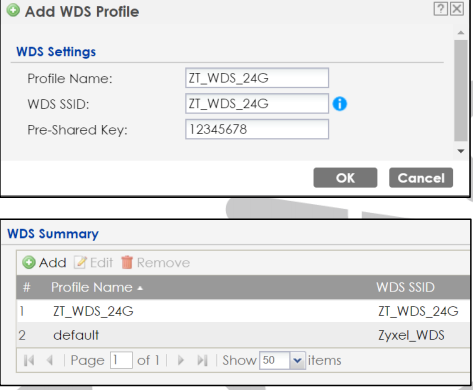

Настройка профиля WDS
1.Корневая и ретрансляционная точки доступа должны использовать один и тот же профиль WDS для связи друг с другом.
*Пожалуйста,добавьте одинаковый профиль WDS в корневую и ретрансляционную точки доступа.
Перейдите в раздел КОНФИГУРАЦИЯ > Объект > Профиль WDS > WDS > Добавить.

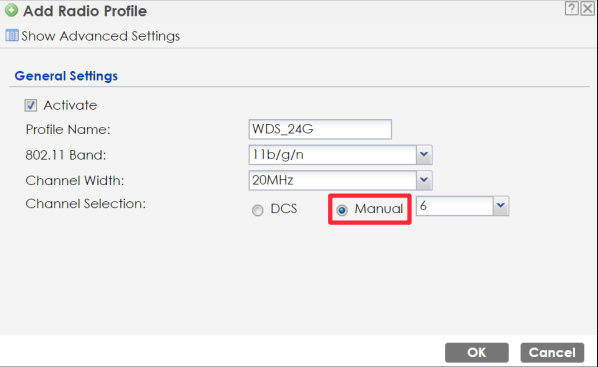

Настройте радиопрофиль
2. Выберите оптимальный канал и зафиксируйте его. Корневая и ретрансляционная точки доступа должны
передавать данные по одному и тому же каналу.
*Пожалуйста,добавьте одинаковый радиопрофиль в корневой и ретрансляционной точках доступа.
Перейдите в CONFIGURATION > Object > AP Profile > Radio > Add.

Настройте параметры точки доступа

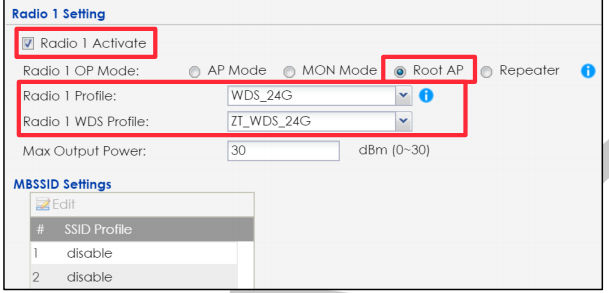

3. Установите профиль WDS и выберите режим работы точки доступа. Перейдите в раздел CONFIGURATION > Wireless > AP Management > WLAN Setting > Radio 1 Setting > Root AP.

Наретрансляторе должен быть включен режим WDS Wireless Bridging.

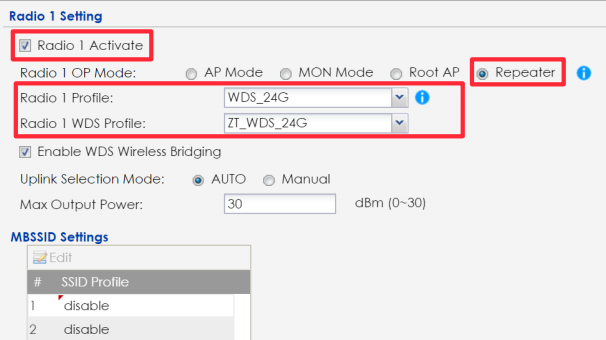

4.Перейдите в меню CONFIGURATION > Wireless > AP Management > WLAN Setting > Radio1Setting > Repeater AP.

Настройте параметры сети

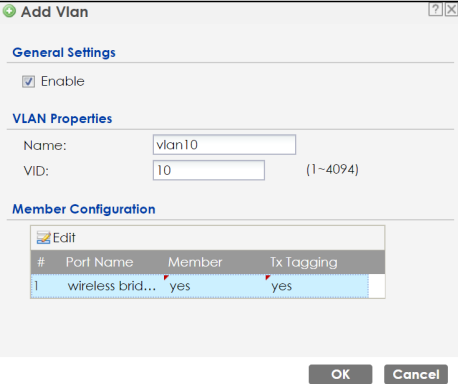

5. Добавьте VLAN 10, 20 и 30 для сетей различных групп пользователей в конфигурации VLAN.
* Пожалуйста, добавьте одинаковые настройки VLAN в корневую и ретрансляционную точки доступа. Перейдите в меню CONFIGURATION > Network > VLAN > VLAN Configuration >Add> VLAN 10.

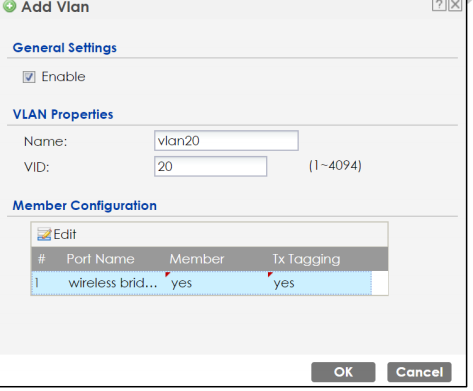

Перейдите в раздел КОНФИГУРАЦИЯ > Сеть > VLAN > Конфигурация VLAN >Добавить > VLAN 20

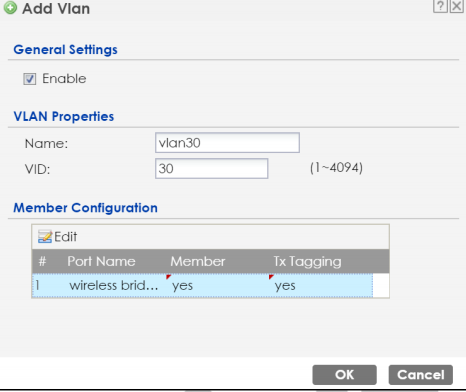

Перейдите в разделКОНФИГУРАЦИЯ > Сеть > VLAN > Конфигурация VLAN >Добавить > VLAN 30.

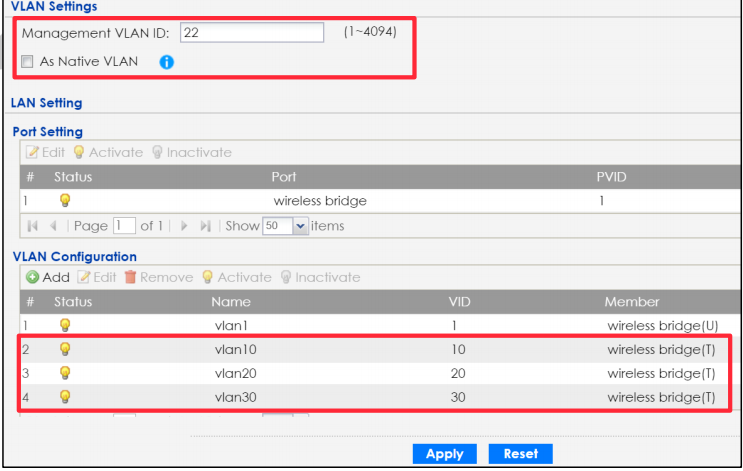

6. Установите идентификатор управляющей VLAN в качестве 22 и отключите функцию "As Native VLAN". *Пожалуйста, добавьте одинаковый радиопрофиль в корневую и ретрансляционную точки доступа. Перейдите в меню КОНФИГУРАЦИЯ > Сеть > VLAN > Настройка VLAN.

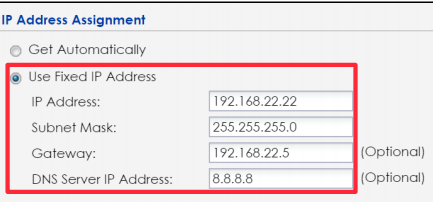

7. После настройки управляемой VLAN и обеспечения получения ретранслятором IP-адреса из VLAN22 установите статический IP-адрес на точке доступа ретранслятора, чтобы администратор не смог найти точку доступа при отказе беспроводного моста
. Перейдите в раздел КОНФИГУРАЦИЯ > Сеть > Настройка IP-адреса.

3. Результат тестирования

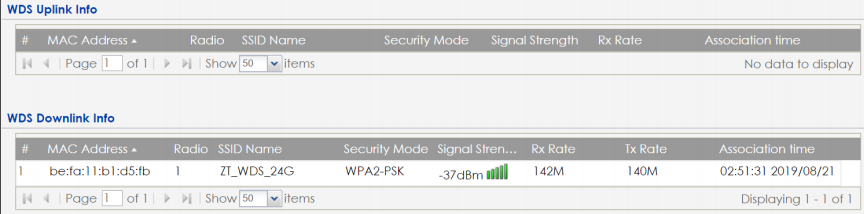

1.Проверьте информацию WDS корневой точки доступа.
Перейдите в DASHBOARD > Downlink Status.

Перейдите к MONITOR > Wireless > WDS Link Info > WDS Downlink Status.

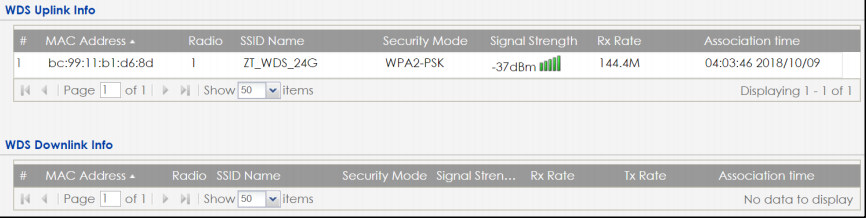

2. Проверьте WDS-информацию точки доступа ретранслятора.
Перейдите на DASHBOARD > Uplink Status.

Перейдите в раздел MONITOR > Wireless > WDS Link Info > WDS Uplink Status.

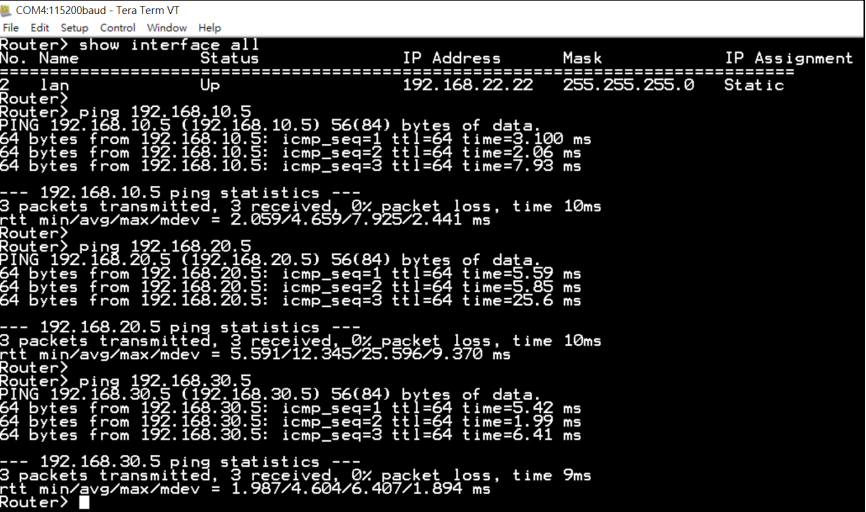

3. Войдите в точку доступа ретранслятора с помощью консоли или ssh. С помощью точки доступа выполните ping для различных шлюзов VLAN и убедитесь, что трафик VLAN может проходить через точку доступа. IP-адрес точки ретрансляции - 192.168.22.22.
Шлюз VLAN10 - 192.168.10.5, шлюз VLAN20 - 192.168.20.5 и шлюз VLAN30 - 192.168.30.5. Результаты ping успешны, как показано на следующем снимке

4. Примечание:
Корневая точка доступа должна иметь соответствующие интерфейсы VLAN для пересылки тегированного трафика на устройства восходящей линии. То есть корневая точка доступа должна иметь SSID, использующий тот же идентификатор VLAN, или настроить предоставление локальной сети, используя тот же идентификаторVLAN .
