В этой статье рассказывается о том, как устранить неполадки в туннеле L2TP VPN поверх IPSec с помощью USG FLEX / ATP / VPN Series, если у вас возникли проблемы. Здесь показано, что делать, если введено неправильное имя пользователя или пароль, несовпадение фазы 1, несовпадение фазы 2, перекрытие подсетей, шлюз/брандмауэр достижим, а клиенты локальной сети - нет, VPN-соединение заблокировано, а также если Windows не может подключиться к L2TP.
Оглавление
1) Устранение неисправностей шлюза
1.1 Неверное имя пользователя или пароль
1.2 Несоответствие фазы 1
1.3 Перекрытие подсетей
1.4 До шлюза можно добраться, а до клиентов локальной сети - нет
1.5 Разрешить протоколы VPN в правилах брандмауэра
1.6 VPN включена в зону IPsec_VPN
1.7 Выбор правильного WAN-соединения
1.7 Другие проблемы конфигурации
2) Устранение неполадок в Windows
2.1 Настройка компьютера с помощью MS-CHAPv2
2.2 Выйдите из SecuExtender IPSec VPN Client
2.3 Убедитесь, что служба IKEEXT запущена.
1) Устранение неисправностейшлюза
Ниже приведена информация о том, как устранить типичные проблемы, выявленные нами при настройке L2TP over IPSec VPN.
1.1 Неверное имя пользователя или пароль
Если вы видите сообщения журнала [alert], подобные приведенным ниже, проверьте настройки брандмауэра L2TP Allowed User или User/Group Settings. В настройках клиентского устройства для создания L2TP VPN должны использоваться те же имя пользователя и пароль, которые настроены в брандмауэре.
1.2 Несоответствие фазы 1
Если вы видите сообщение [info] или [error] в журнале, как показано ниже, проверьте настройки фазы 1 брандмауэра. В настройках клиентского устройства должен использоваться тот же Pre-Shared Key, что и в настройках Firewall'а для создания IKE SA.
1.2 Несоответствие фазы 2

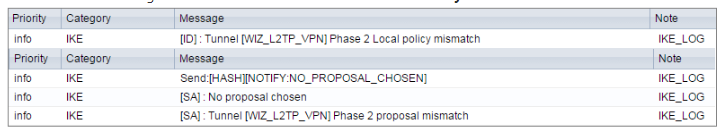

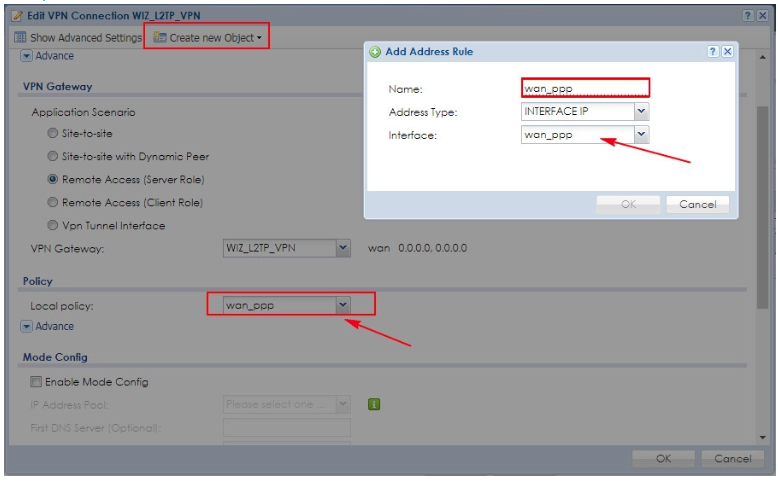

Если вы видите, что процесс IKE SA фазы 1 завершен, но все равно получаете сообщение [info] в журнале, как показано ниже, проверьте настройки фазы 2 брандмауэра. Для создания IKE SA на межсетевом экране должна быть установлена правильная локальная политика.
1.3 Перекрытие подсетей
При настройке VPN необходимо убедиться, что пул адресов L2TP не конфликтует с существующими зонами LAN1, LAN2, DMZ или WLAN, даже если они не используются.
1.4 Доступ к шлюзу, но не к клиентам локальной сети
Если доступ к устройствам в локальной сети невозможен, убедитесь, что устройства в локальной сети установили IP-адрес USG в качестве шлюза по умолчанию для использования туннеля L2TP.
1.5 Разрешить протоколы VPN в правилах межсетевого экрана
Убедитесь, что политики безопасности брандмауэра разрешают трафик IPSec VPN. Убедитесь, что для IPsec-трафика (в том числе из WAN в Zywall) разрешены следующие порты: IKE использует UDP-порт 500, NAT-T использует UDP-порт 4500, ESP использует IP-протокол 50, а AH - IP-протокол 51.
1.6 VPN, включенные в зону IPsec_VPN
Убедитесь, что в правиле VPN Connection правильно задана зона. Для правильного применения политик безопасности следует установить значение IPSec_VPN Zone.
1.7 Выбор правильного WAN-соединения

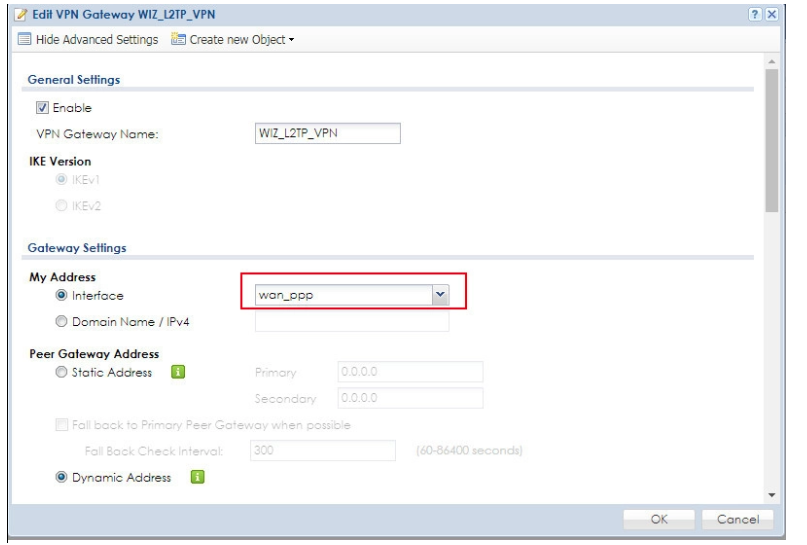

- Если вы используете PPPoE-соединение, то убедитесь, что настроено то же самое: "Configuration > VPN > IPSec VPN > VPN Gateway > WIZ_L2TP_VPN", где Мой адрес должен быть выбран как "wan_ppp" в Интерфейсе - см. снимок ниже;
1.8 Другие проблемы конфигурации
Другие распространенные проблемы конфигурации подробно описаны здесь:
2) Устранение неполадок в Windows
2.1 Настройка ПК с помощью MS-CHAPv2

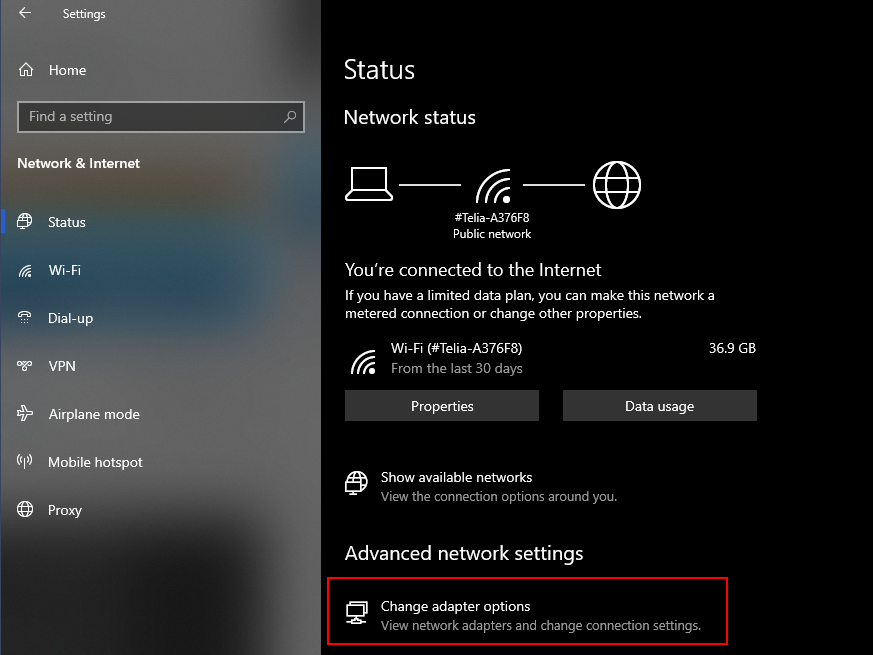

В Windows 10 перейдите в Настройки (Панель управления) -> Сеть и Интернет -> Изменить настройки адаптера

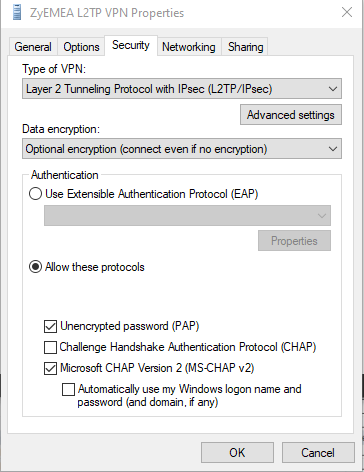

Перейдите в раздел "Безопасность", затем выберите "Разрешить эти протоколы" и выберите "Незашифрованный пароль (PAP) и Microsoft CHAP Version 2 (MS-CHAPv2)".

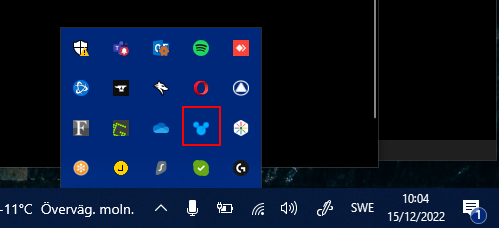

2.2 Выйти из SecuExtender IPSec VPN Client
Если соединение даже не открывается, а в журналах брандмауэра ничего не видно. Убедитесь, что IPsec VPN Client не запущен в фоновом режиме, поскольку он мешает работе встроенного L2TP-соединения.
Если он работает в фоновом режиме, закройте приложение и попробуйте подключиться снова.

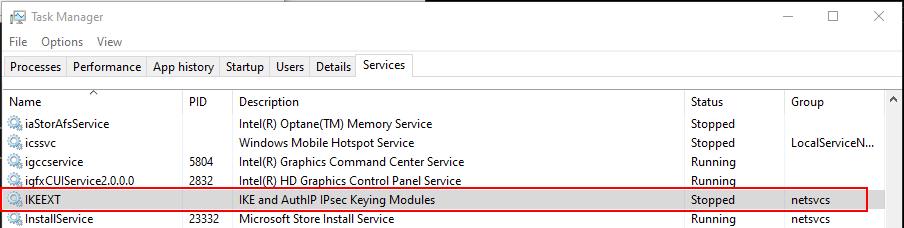

2.3 Убедитесь, что служба IKEEXT запущена.
Если вы не можете подключиться с компьютера, но не можете подключиться с других устройств, это может быть связано с тем, что служба IKE не запущена в фоновом режиме.
Перейдите в диспетчер задач, нажав ctrl-alt-del, а затем выберите диспетчер задач.
Свяжитесь с нашей службой поддержки, если у вас возникла другая проблема, не описанная здесь.
