Эта статья показывает, как настроить L2TP через IPSec в автономном режиме для USG FLEX / ATP / VPN серии и как настроить мастер, скачать конфигурацию, настройка L2TP вручную с помощью VPN шлюз и подключение меню, что разрешить в правилах брандмауэра, как включить доступ в Интернет для L2TP (без Интернета), восстановление конфигурации по умолчанию, настройка VPN пользователей, установить VPN из локальной сети, использование внешних серверов для аутентификации пользователей, устранение неполадок с помощью журналов, настроить MS-CHAPv2.

Таблица содержания

1. Настройка L2TP VPN с помощью встроенного мастера

1.1 Перейдите к мастеру

1.2 Выберите сценарий L2TP через IPSec-клиент

1.3 Настройте конфигурацию VPN

1.4 Настройка аутентификации пользователей

1.5 Сохранить конфигурацию и загрузить конфигурацию L2TP

2) Настройка L2TP/IPSec VPN вручную

2.1 Настройка VPN-шлюза

2.2 Настройка VPN-соединения

2.3 Настройка параметров L2TP VPN

2.4 Обобщение настроек L2TP

3) Обязательные конфигурации

3.1 Разрешить UDP-порты 4500 и 500

3.2 Разрешите доступ в Интернет через L2TP с помощью маршрутов политики

4. Советы и устранение неполадок

4.1 Восстановление стандартной конфигурации L2TP VPN

4.2 Настройка клиентов L2TP VPN

4.3 Расширенная настройка: Создание L2TP VPN из локальной сети:

4.4 Расширенная настройка: Использование внешних серверов для аутентификации пользователей, подключающихся к L2TP VPN

4.5 L2TP Over IPSec VPN - виртуальная лаборатория

4.6 Устранение неполадок

4.7 Настройка L2TP MS-CHAPv2 на USG/Zywall Series

Что такое L2TP через IPSec VPN?

Прежде чем приступить к руководству по настройке, давайте познакомимся с L2TP over IPSec VPN.

L2TP поверх IPSec объединяет протокол Layer 2 Tunneling Protocol (L2TP, который обеспечивает соединение "точка-точка") с протоколом IPSec. Сам по себе L2TP не обеспечивает никакого шифрования контента, поэтому туннель принято строить поверх протокола шифрования третьего уровня IPsec, имея в результате так называемый L2TP over IPSec VPN.

В этом руководстве вы можете изучить всю информацию, необходимую для L2TP VPN-соединений на устройствах Zyxel Firewall, изучить методы настройки (с помощью мастера и вручную), настройку клиента для Windows, MAC и Linux, а также более сложные настройки для аутентификации, различные топологии и устранение неполадок на устройствах Firewall и клиентских устройствах. Также предоставляется доступ к виртуальной лаборатории, где можно просмотреть нашу настройку, которая также может быть использована при настройке удаленного VPN на вашем устройстве.

1. Настройте L2TP VPN с помощью встроенного мастера

1.1 Перейдите к мастеру

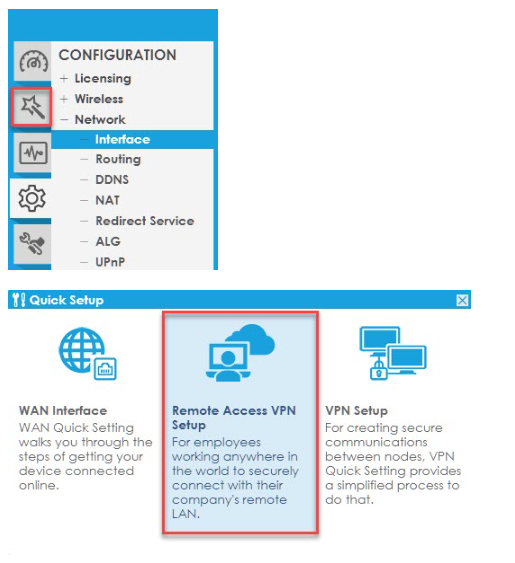

a. Откройтевкладку Quick Setup и во всплывающем окне выберите Remote Access VPN Setup:

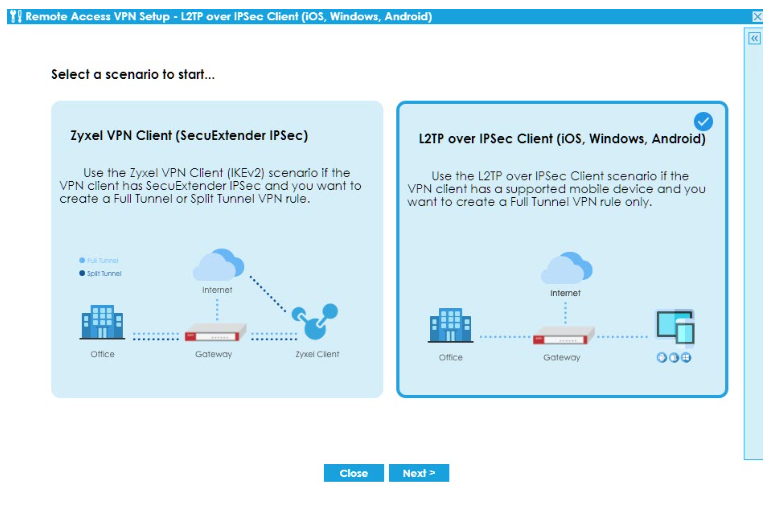

1.2 Выберите сценарий клиента L2TP через IPSec

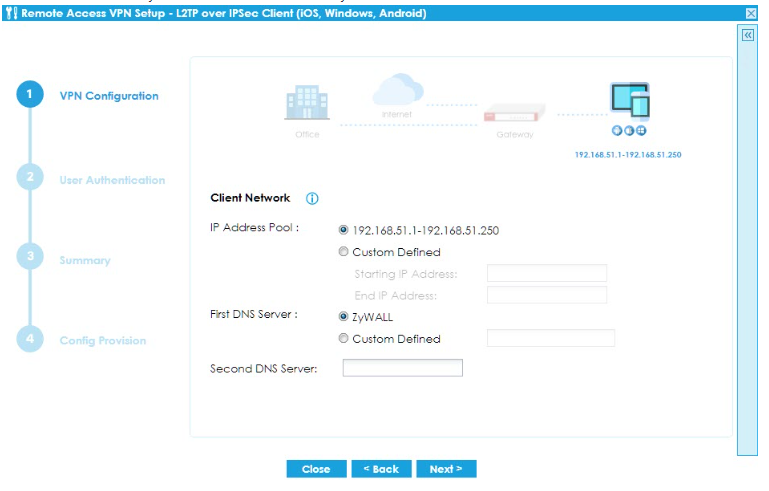

1.3 Настройка конфигурации VPN

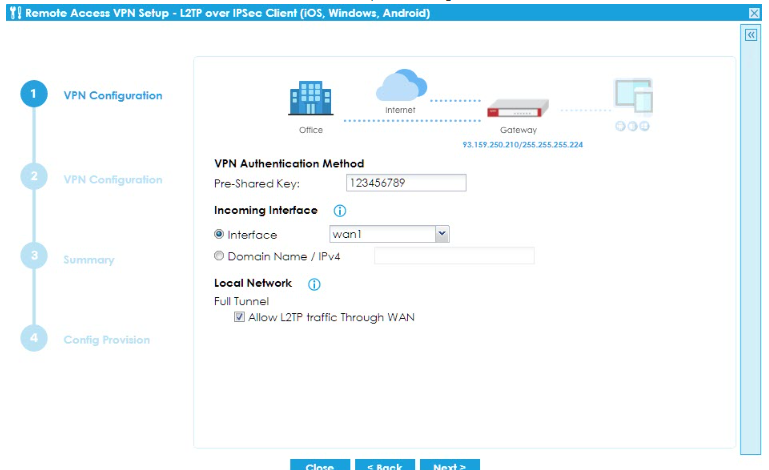

Введите предпочтительный Pre-Shared Key и выберите соответствующий WAN-интерфейс.

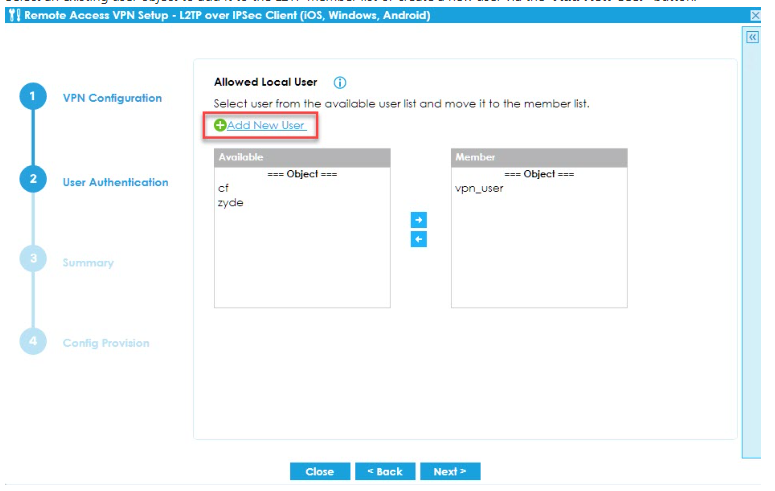

1.4 Настройка аутентификации пользователей

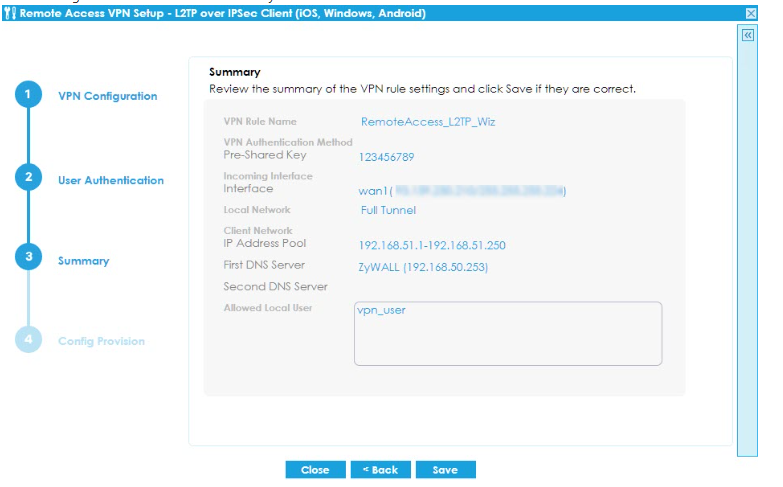

1.5 Сохранение конфигурации и загрузка конфигурации L2TP

Configuration  > Security Policy > Policy Control

2) Настройка L2TP/IPSec VPN вручную

Ниже описаны шаги, необходимые для ручной настройки L2TP поверх IPSec VPN. Топология и приложение такие же, как и при использовании Мастера, разница лишь в шагах настройки.

2.1 Настройка VPN-шлюза

Перейдите по следующему пути и создайте новый VPN-шлюз:

Configuration > VPN > IPSEC VPN > VPN Gateway

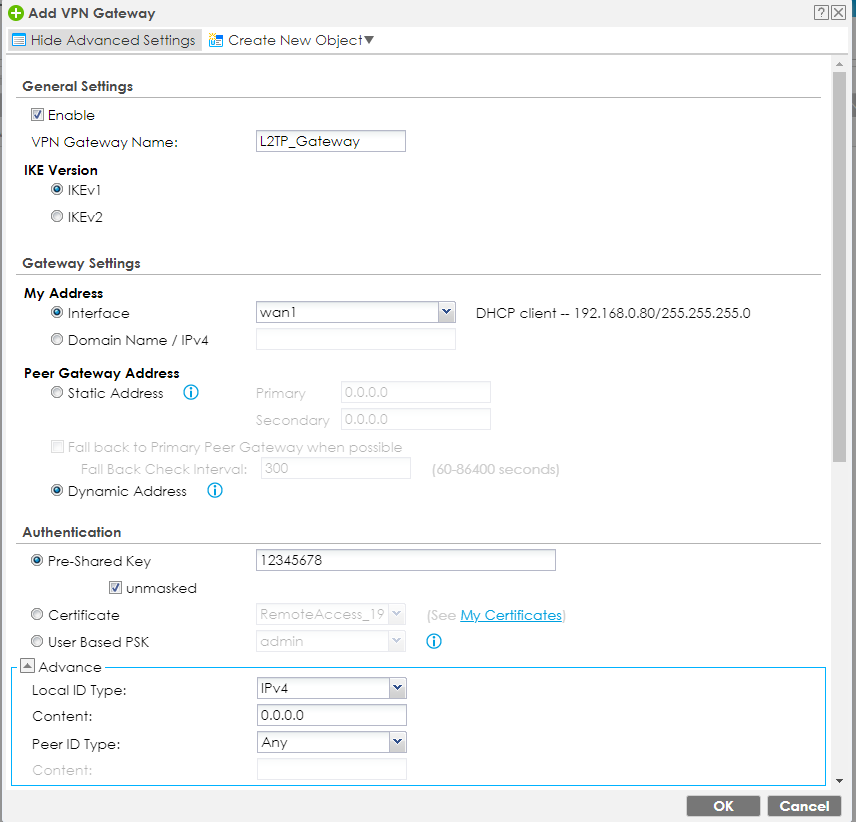

Нажмите на кнопку "Показать дополнительные настройки". Введите имя шлюза, выберите WAN-интерфейс и добавьте предварительный ключ:

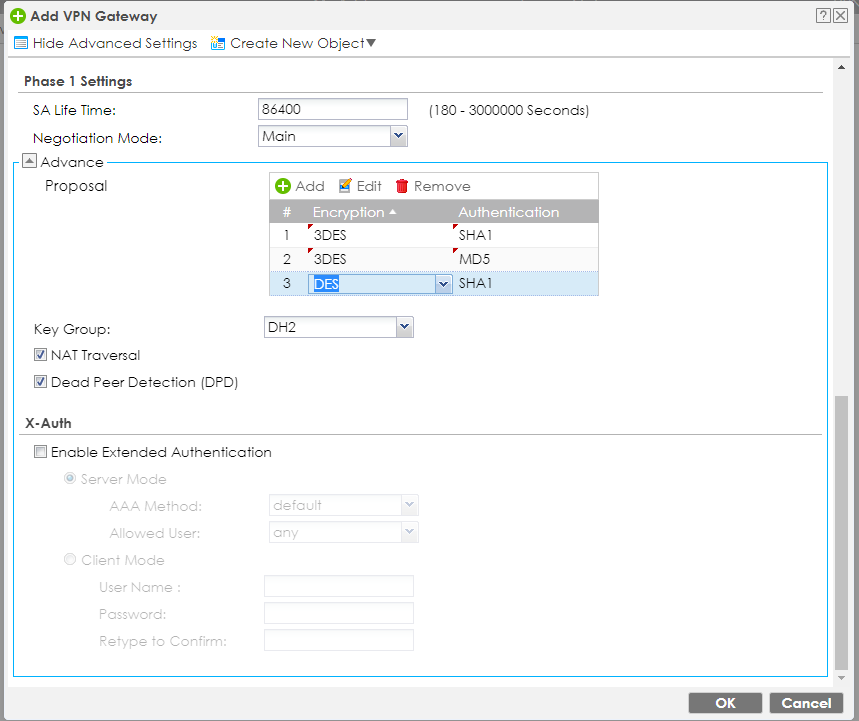

Установите режим переговоров на Main, добавьте следующие (общие) предложения и подтвердите их нажатием кнопки OK:

2.2 Настройка VPN-соединения

Перейдите по следующему пути и создайте новое VPN-соединение:

 Configuration > VPN > IPSec VPN > VPN Connection

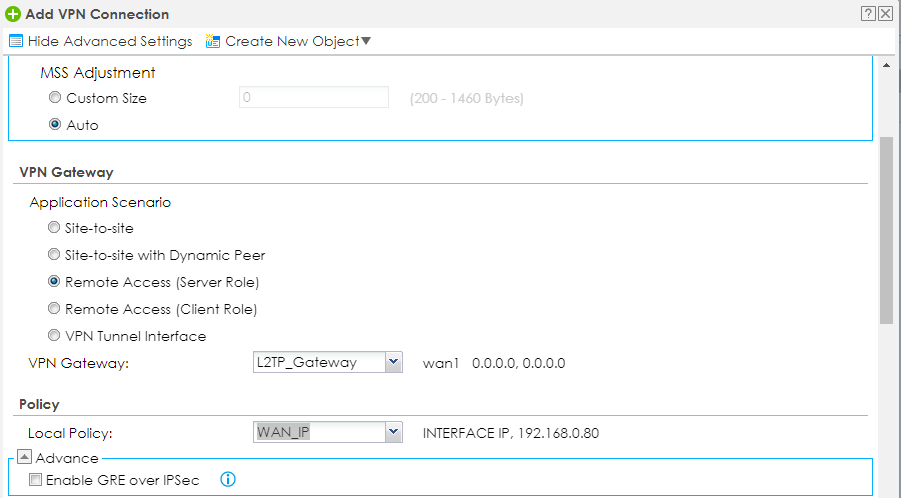

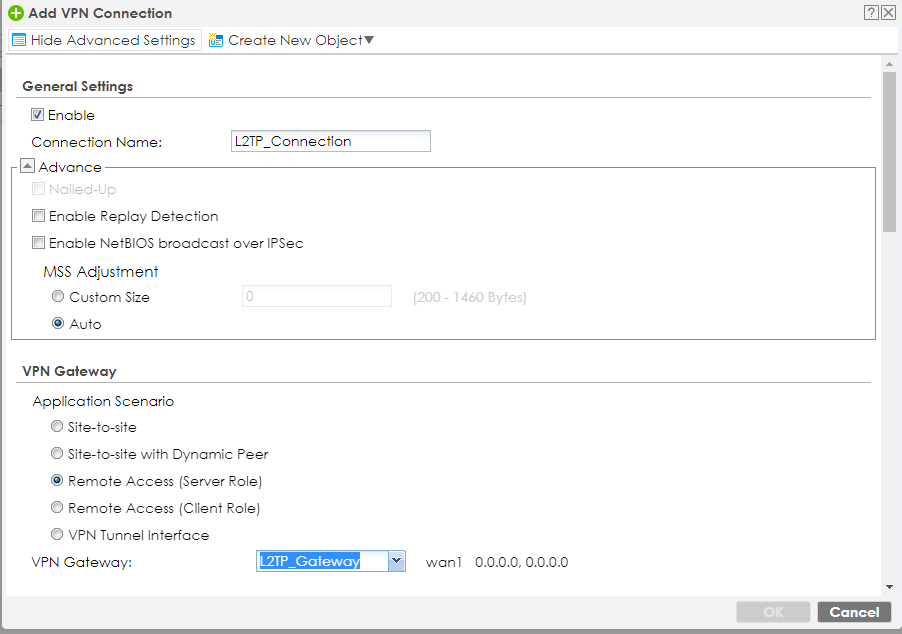

Нажмите на кнопку "Показать дополнительные настройки". Введите имя соединения, установите сценарий приложения на Remote Access (Server Role) и выберите VPN-шлюз, который вы создали ранее:

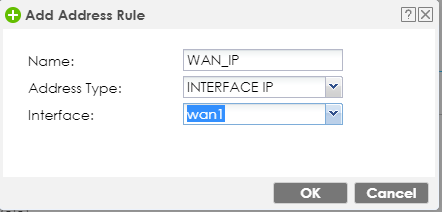

Для локальной политики создайте новый объект IPv4 Address Object (с помощью кнопки"Create New Object") для вашего реального IP WAN и затем установите его для VPN-соединения в качестве локальной политики:

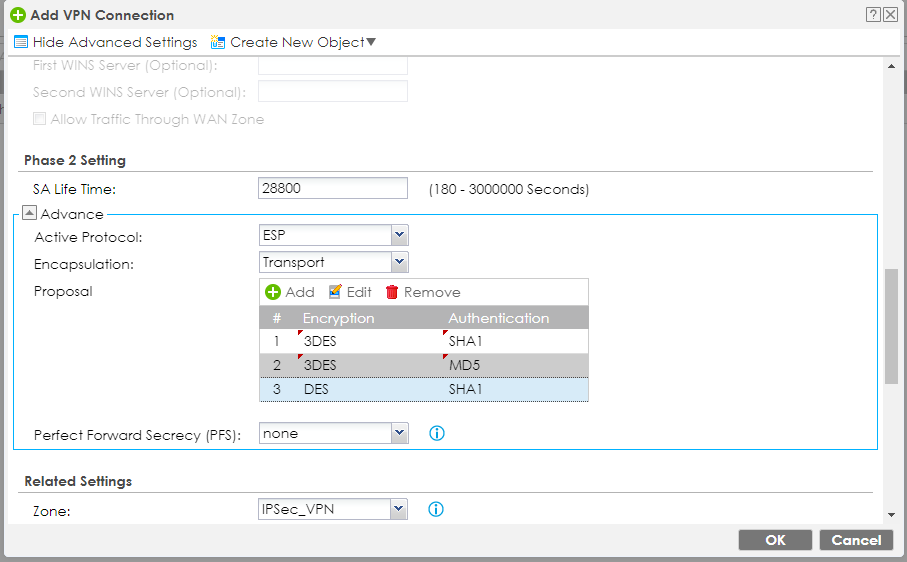

Установите Encapsulation на Transport и добавьте следующие предложения, подтвердите нажатием кнопки OK:

2.3 Настройка параметров L2TP VPN

Теперь, когда настройки IPSec выполнены, необходимо настроить параметры L2TP. Перейдите по следующему пути:

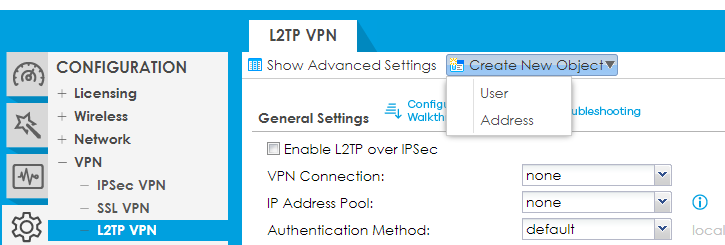

Configuration -> VPN -> L2TP VPN Settings

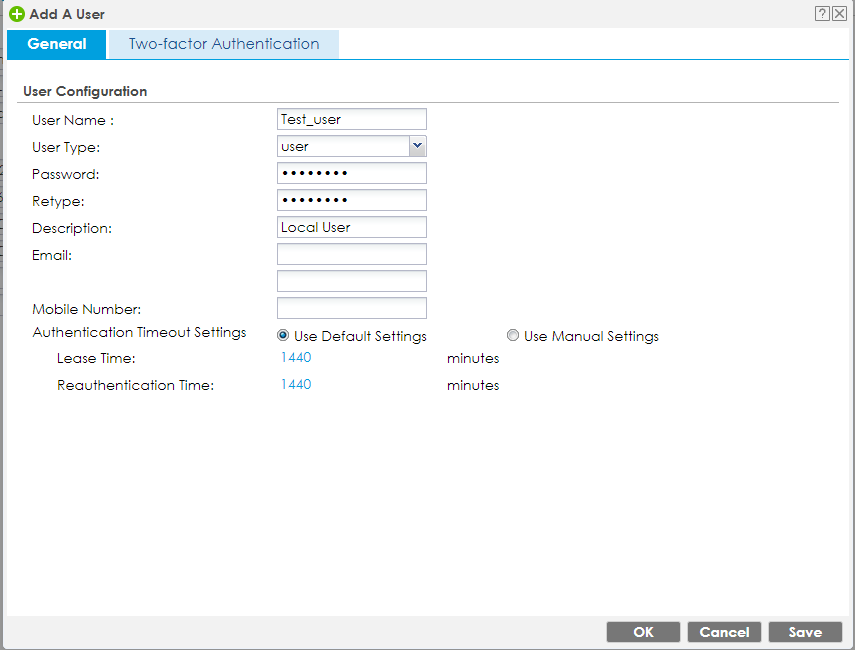

При необходимости создайте нового локального пользователя (пользователей), которому будет разрешено подключаться к VPN:

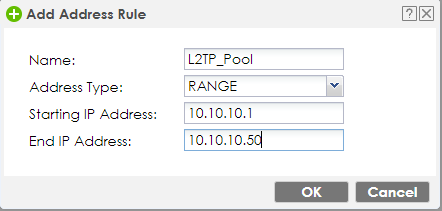

Создайте пул IP-адресов L2TP с диапазоном IP-адресов, которые будут использоваться клиентами при подключении к L2TP/IPSec VPN.

Примечание: Он не должен конфликтовать с подсетями WAN, LAN, DMZ или WLAN, даже если они не используются.

2.4 Обобщение настроек L2TP

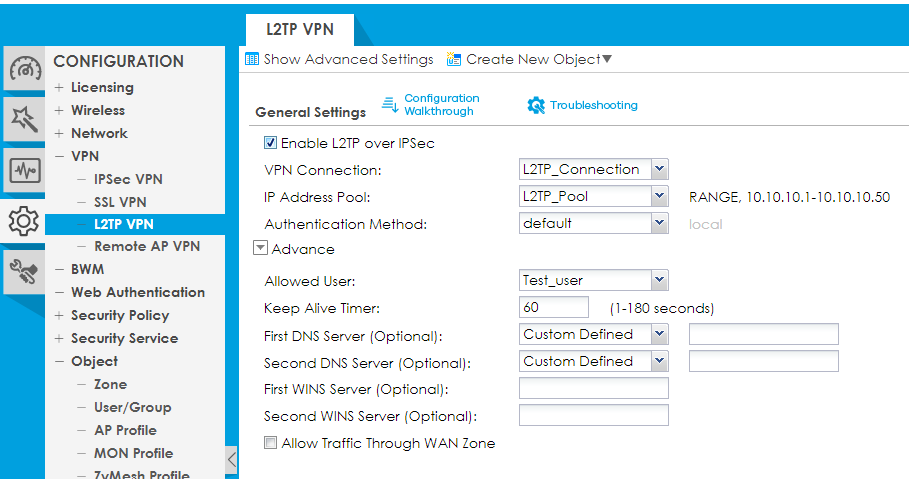

Теперь давайте установим настройки L2TP:

• Установите VPN-соединение, созданное в разделе 2.2 Настройка VPN-соединения
• В пуле IP-адресов вы можете задать объект диапазона IP-адресов L2TP.
• Метод аутентификации может быть установлен по умолчанию для аутентификации локального пользователя
• Разрешенные пользователи могут быть установлены для пользователя. Если требуется несколько пользователей, на странице Объект можно создать группу пользователей.
• В качестве DNS-сервера (серверов) и WINS-сервера можно выбрать само устройство брандмауэра (Zywall) или настраиваемый IP-адрес сервера.
• В случае необходимости доступа в Интернет через устройство Firewall при подключении к L2TP/IPSec VPN, убедитесь, что опция "Разрешить трафик через WAN-зону" включена.
• Нажмите на кнопку "Применить", чтобы сохранить настройки. На этом L2TP/IPSec VPN как таковая готова.

3) Обязательные конфигурации

3.1 Разрешить UDP-порты 4500 и 500

Убедитесь, что правила брандмауэра разрешают доступ к портам UDP 4500 и 500 из WAN в Zywall, и что зона по умолчанию IPSec_VPN имеет доступ к сетевым ресурсам. Это можно проверить в:

Configuration  > Security Policy > Policy Control

3.2 Включение доступа к интернету через L2TP с помощью маршрутов политики

Если часть трафика от клиентов L2TP должна идти в интернет, создайте маршрут политики для отправки трафика из туннелей L2TP через магистраль WAN.

Configuration > Network > Routing > Policy Route

Установите для параметра Incoming значение Tunnel и выберите ваше L2TP VPN-соединение. Установите Source Address в качестве пула адресов L2TP. Установите Next-Hop Type на Trunk и выберите соответствующую магистраль WAN.

Для получения более подробной информации об этом шаге, пожалуйста, ознакомьтесь со статьей:

Как разрешить клиентам L2TP работать через USG

4. Советы и устранение неполадок

4.1 Восстановление конфигурации L2TP VPN по умолчанию

В некоторых случаях может потребоваться заново начать настройки L2TP VPN на странице:

Configuration > VPN > L2TP VPN

При необходимости воспользуйтесь следующей статьей, в которой описаны методы возврата настроек по умолчанию.

ZyWALL USG: Восстановление конфигурации VPN-L2TP по умолчанию

4.2 Настройка клиентов L2TP VPN

L2TP через IPSec является очень популярным и обычно поддерживается многими платформами конечных устройств с их собственными встроенными клиентами.

Ниже приведены наиболее распространенные из них и способы их настройки:

• Windows/MacOS/Linux:
  • Nebula VPN - настройка L2TP на брандмауэре Nebula с помощью Android, iOS, Windows и Linux Ubuntu

4.3 Расширенная настройка: Создание L2TP VPN из локальной сети:

VPN - это популярная функция шифрования пакетов при передаче данных.

В текущей конструкции ZyWALL/USG/ATP, когда интерфейс VPN основан на интерфейсе WAN1, запрос VPN должен исходить от интерфейса WAN1 (интерфейс ограничен), в противном случае запрос будет отклонен. (Например, VPN-соединение пришло из LAN1)

Однако в некоторых сценариях пользователям может потребоваться создать VPN-туннель не только из WAN, но и из LAN.

Этот сценарий также поддерживается ZyWALL/USG/ATP. Чтобы отключить ограничение VPN-интерфейса, чтобы VPN-соединение можно было установить как из глобальной, так и из локальной сети, выполните следующую процедуру.

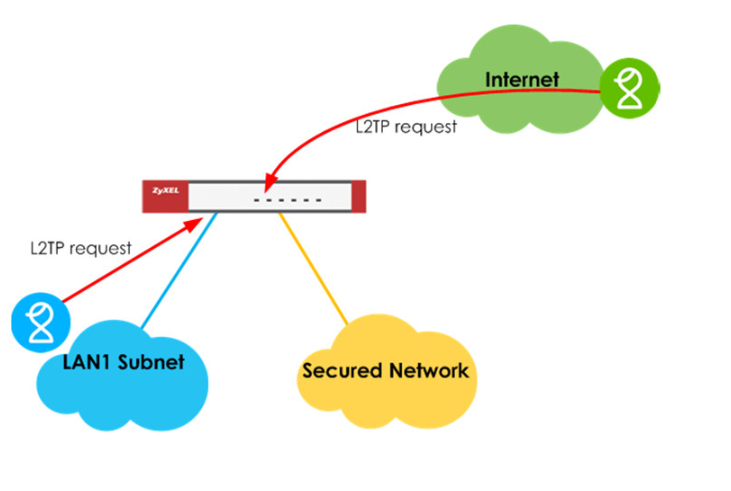

Топология:

USG Версия микропрограммы:

4.32 или выше

Конфигурация USG:

Чтобы включить L2TP из локальной сети, необходимо получить доступ к устройству с помощью терминального соединения (Serial, Telnet, SSH) и ввести следующие команды:

Router> configure terminal
Router(config)# vpn-interface-restriction deactivate
Router(config)# write
Перезагрузите устройство.

4.4 Расширенная настройка: Использование внешних серверов для аутентификации пользователей, подключающихся к L2TP VPN

В этом разделе описывается настройка L2TP через IPSec с MS-CHAPv2 на устройствах серии USG/Zywall. Для расширенных реализаций аутентификация пользователей с помощью серверов Active Directory (AD) может быть реализована на основе аутентификации L2TP/IPSec VPN.

Сценарий:

Домен AD: USG.com (10.214.30.72)

USG110: 10.214.30.103

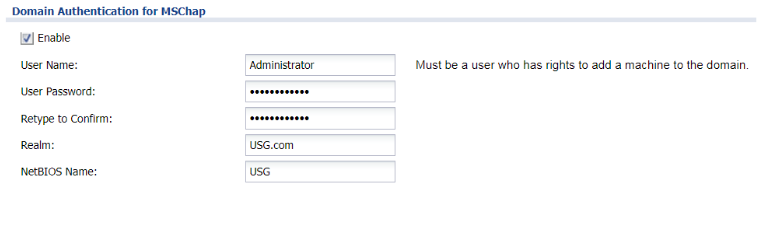

1. Перейдите по адресу Configuration>Object>AA Server. Включите аутентификацию домена для MSCHAP

Учетные данные обычно такие же, как у администратора AD.

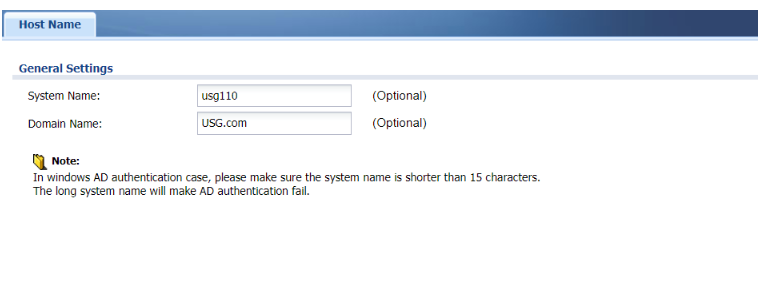

2. Перейдите по адресуSystem>Host Name,введите домен ADв поле Domain Name.

Этот поток заставляет USG присоединиться к домену AD. Туннель будет успешно установлен только тогда, когда эта часть будет работать.

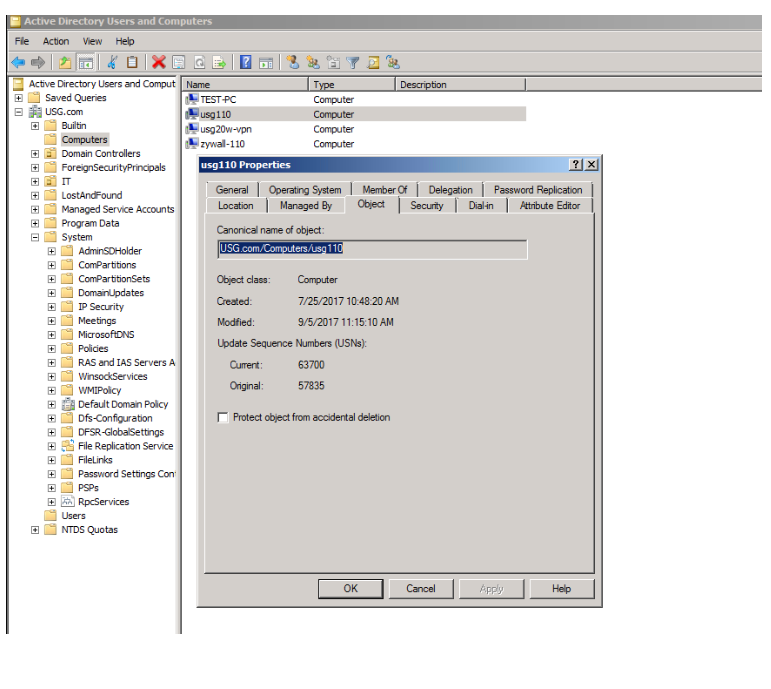

3. Убедитесь, что USG присоединился к домену. Перейдите по адресу Active Directory Пользователи и компьютеры>Компьютеры.

В этом случае вы можете обнаружить, что usg110 присоединился к домену. Также можно проверить подробную информацию на вкладке Свойства>Объект, щелкнув правой кнопкой мыши.

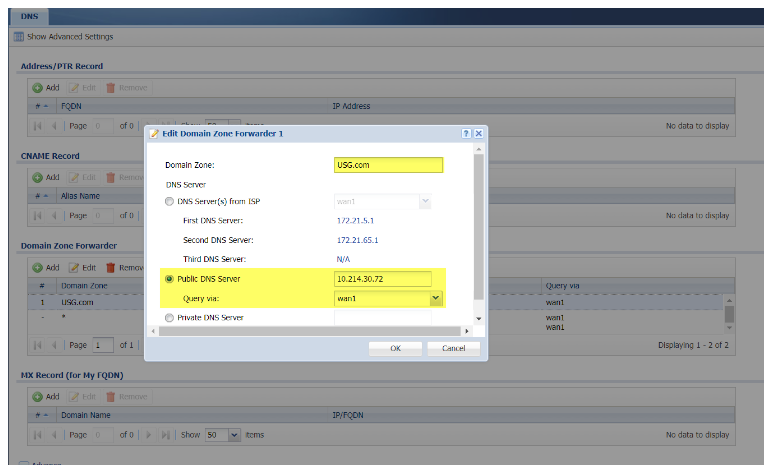

4. Редактирование доменной зоны, поместите имя домена в System> DNS >Domain Zone Forwarder.

Иногда при подключении к туннелю может возникнуть ошибка, поэтому необходимо настроить следующие параметры: Query interface - это место, где расположен ваш сервер AD.

5. Проверьте настройки подключения в Windows.

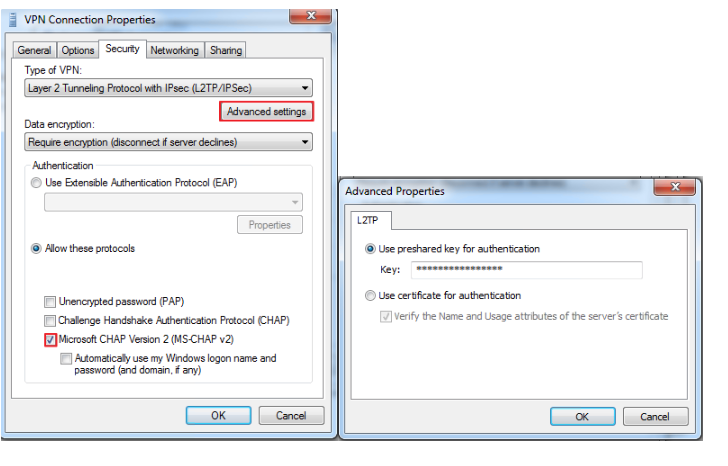

Убедитесь, что вы включили (MS-CHAP v2) и ввели предварительный ключ в дополнительных настройках.

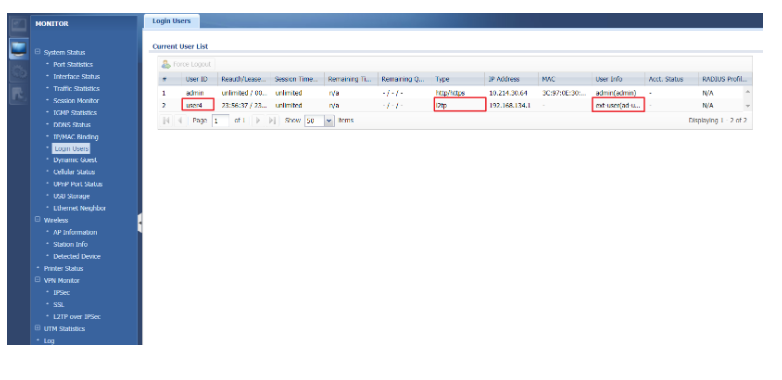

6. Проверьте информацию о входе в систему на странице Monitor page>, После успешного подключения к туннелю пользователь AD должен появиться в списке текущих пользователей.

Тип пользователя - L2TP, а информация о пользователе - внешний пользователь.

В качестве дополнительной информации в следующей статье подробно описаны поддерживаемые аутентификации, которые поддерживаются нашими брандмауэрами с L2TP/IPSec VPN:

ZyWALL USG - Поддерживаемая аутентификация по L2TP

4.5 L2TP через IPSec VPN - виртуальная лаборатория

Не стесняйтесь взглянуть на нашу виртуальную лабораторию по настройке L2TP VPN на наших устройствах Firewall. С помощью этой виртуальной лаборатории вы можете посмотреть на правильную конфигурацию для сравнения при настройке вашей среды:

Виртуальная лаборатория - End-to-Site VPN (L2TP)
