Sieťový prepínač - Zmena IP adresy pre správu prepínača [Prvé prihlásenie]

Tento príklad ukazuje správcom, ako pomocou webového grafického rozhrania alebo prostredníctvom ZON spravovať IP adresy prepínačov a zabrániť tomu, aby správcovia neúmyselne pristupovali k nesprávnym zariadeniam.

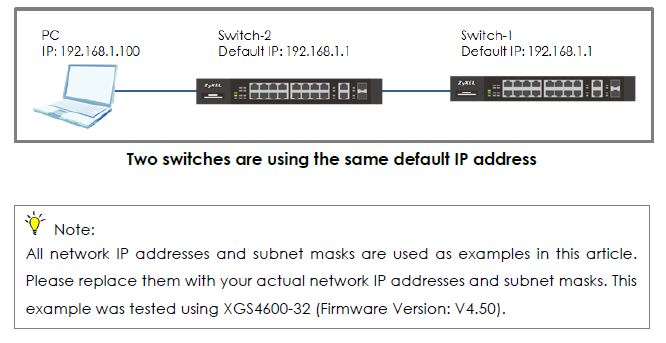

Ako je znázornené nižšie, v prostredí sú dva prepínače. Predvolené IP adresy oboch prepínačov sú 192.168.1.1. Keďže oba majú rovnakú IP, nemôžete si byť istí, ku ktorému prepínaču pristupujete, keď sa pokúšate dosiahnuť jeho IP adresu.

1) Nakonfigurujte IP adresu správy prostredníctvom ZON

Stiahnite si a otvorte program ZON(pozri tento článok)

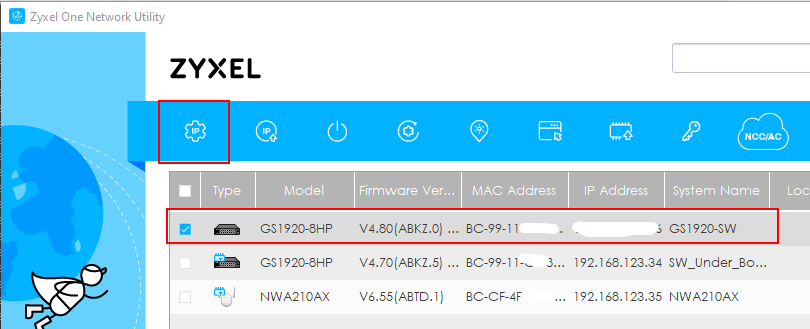

Potom označte prepínač, pre ktorý chcete zmeniť adresu IP

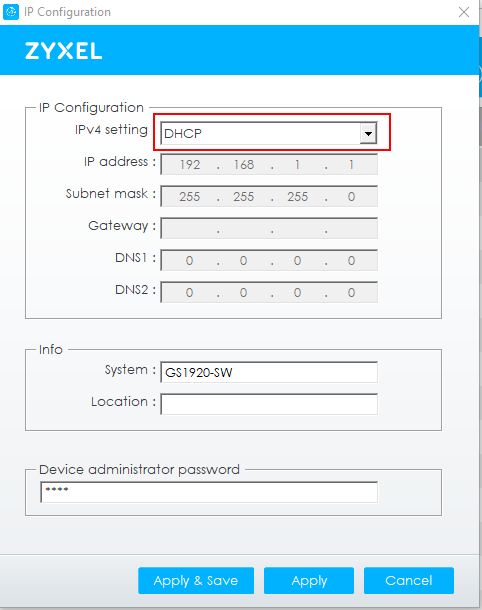

Nastavte požadovanú IP adresu prepínača (vo väčšine prípadov sa uprednostňuje DHCP):

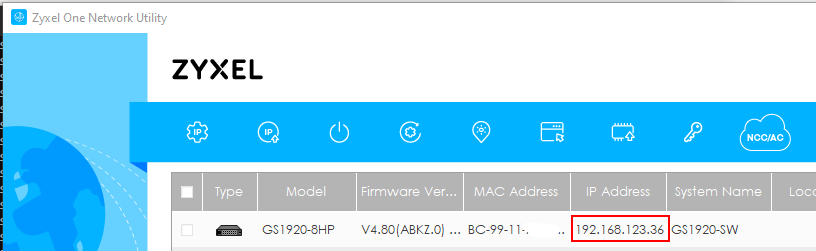

Vyhľadajte novú IP adresu v ZON:

Prihláste sa cez webový prehliadač:

Prihlasovacie údaje: admin / 1234

1) Konfigurácia IP adresy pre správu prostredníctvom webového grafického rozhrania

1. Odpojte spojenie medzi prepínačom-1 a prepínačom-2.

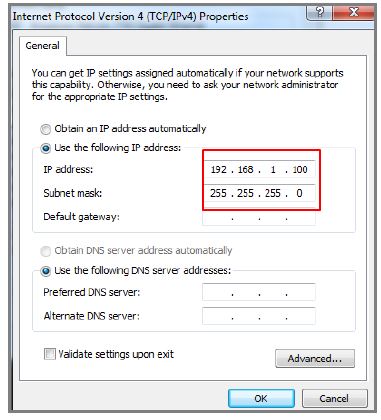

2. Nastavte IP adresu počítača na rovnakú podsieť ako Switch-2.
V tomto príklade bude IP adresa 192.168.1.100.

3. Otvorte prehliadač (IE, Chrome, Safari, Firefox atď.....). Prejdite na webovú lokalitu http://192.168.1.1 (predvolená IP adresa správy). Zadajte pre používateľské meno "admin" a pre heslo: "1234" (predvolené poverenia) a prihláste sa do webového grafického rozhrania.

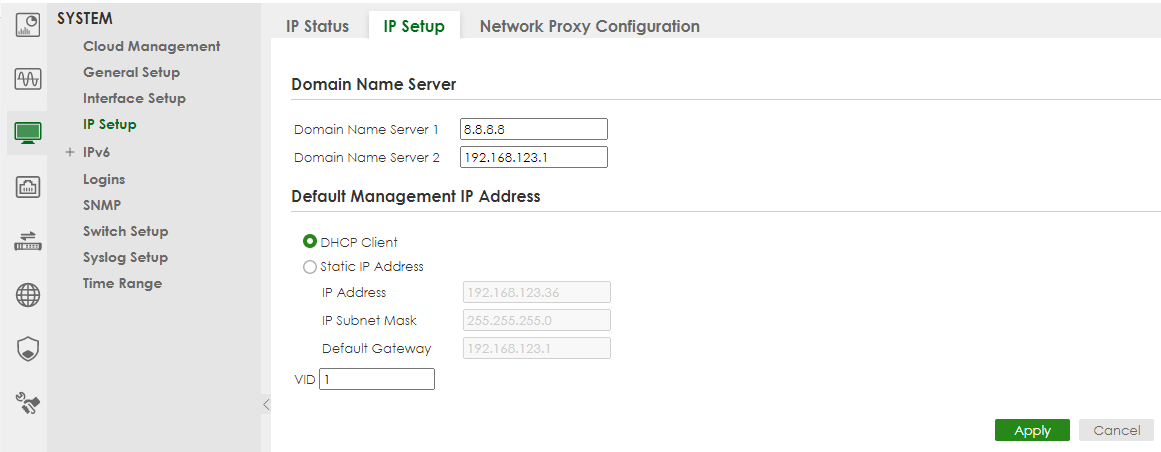

4. Prejdite na stránku:

SYSTEM > IP Setup > IP Setup

Potom nakonfigurujte predvolenú adresu IP správy s požadovanou konfiguráciou IP (v tomto príklade sa uprednostňuje DHCP)

5. Uložte svoju konfiguráciu

Prihláste sa späť pomocou novej IP adresy. Po opätovnom prihlásení nezabudnite kliknúť na ikonu Uložiť, aby ste uložili novú konfiguráciu.

Testovanie výsledku

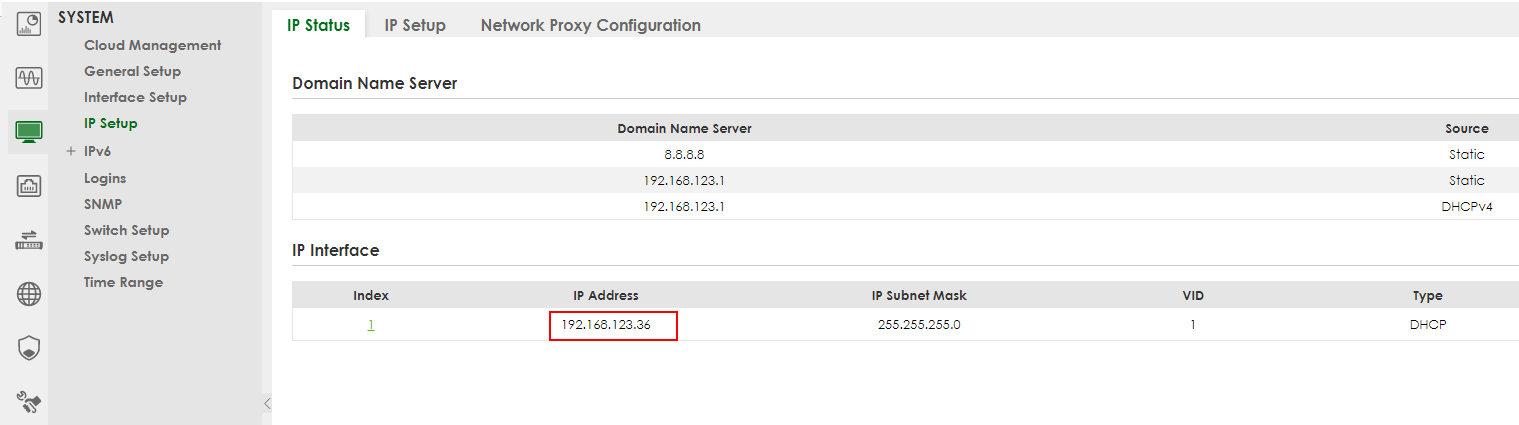

Prihláste sa prostredníctvom webového grafického rozhrania a prejdite do ponuky Menu > Basic Setting (Základné nastavenie) > IP Setup (Nastavenie IP) > IP Configuration (Konfigurácia IP). Skontrolujte, či je adresa IP už nakonfigurovaná ako DHCP.

Pozor, po zmene uložte konfiguráciu.

Ak dôjde k vypnutiu alebo strate napájania pred uložením konfigurácie, zariadenie sa vráti k poslednej uloženej konfigurácii... čo môže byť predvolená konfigurácia zariadenia.

Tlačidlo Save (Uložiť) v staršom grafickom používateľskom rozhraní

Tlačidlo "Save" (Uložiť) nájdete v pravom hornom rohu webového grafického rozhrania.

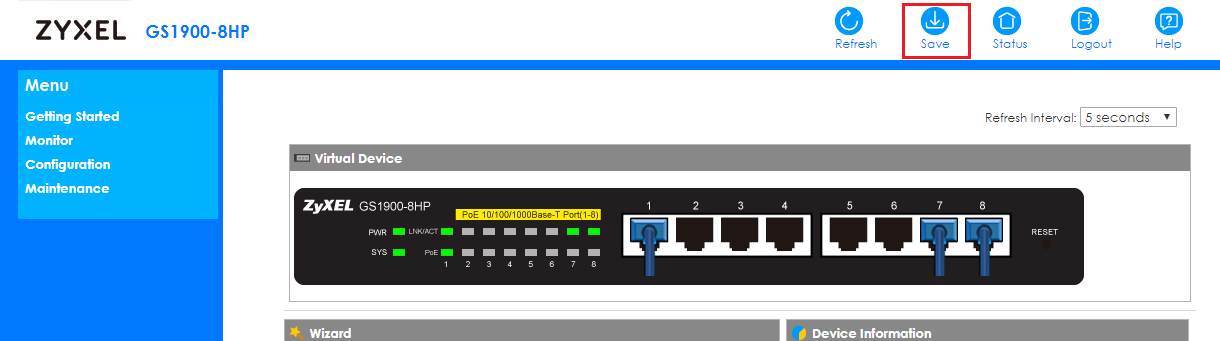

Príklad na zariadení GS1900-8HP:

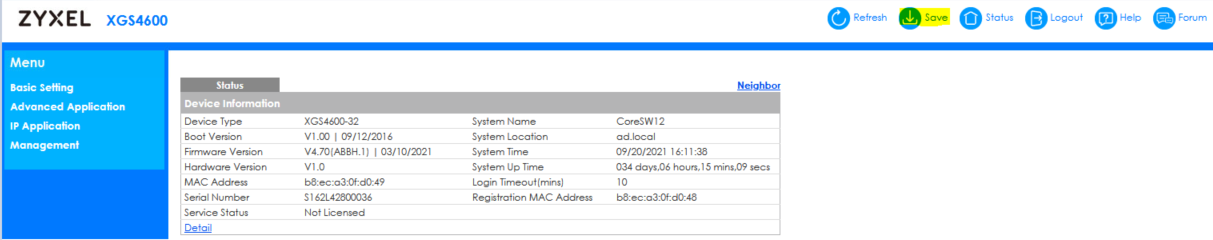

Príklad na XGS4600-32

Ukážkové video konfigurácie
