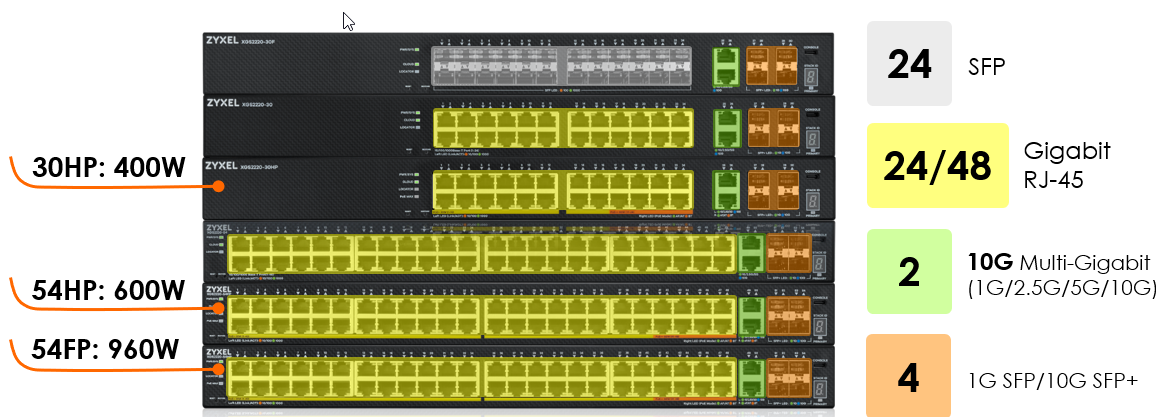

Prepínače XGS2220 PoE podporujú možnosti PoE+ aj PoE++ (60 W), aby vyhovovali rôznym adopciám prístupových bodov WiFi 6/6E a kamier PTZ s vysokou spotrebou energie. Porty 10G Multi-Gig PoE tiež pripravujú pôdu pre budúcu technológiu WiFi 7. Na maximalizáciu využitia rozpočtu na napájanie systému je zariadenie XGS2220 pripravené spolupracovať so širokou škálou zariadení Zyxel WiFi 6/6E AP pre každú sieť.

Prehľad a správa bohatých súborov funkcií prostredníctvom užívateľsky prívetivého webového rozhrania

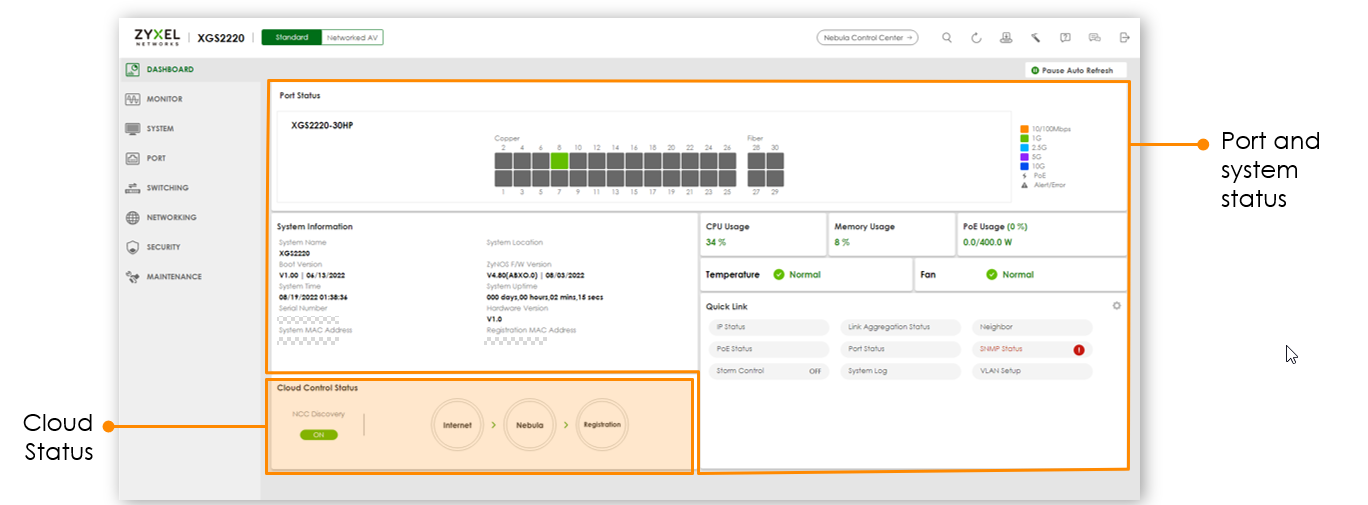

Osviežené webové rozhranie poskytuje stav prepínača v reálnom čase s grafickými zobrazeniami.

Výkonná migrácia

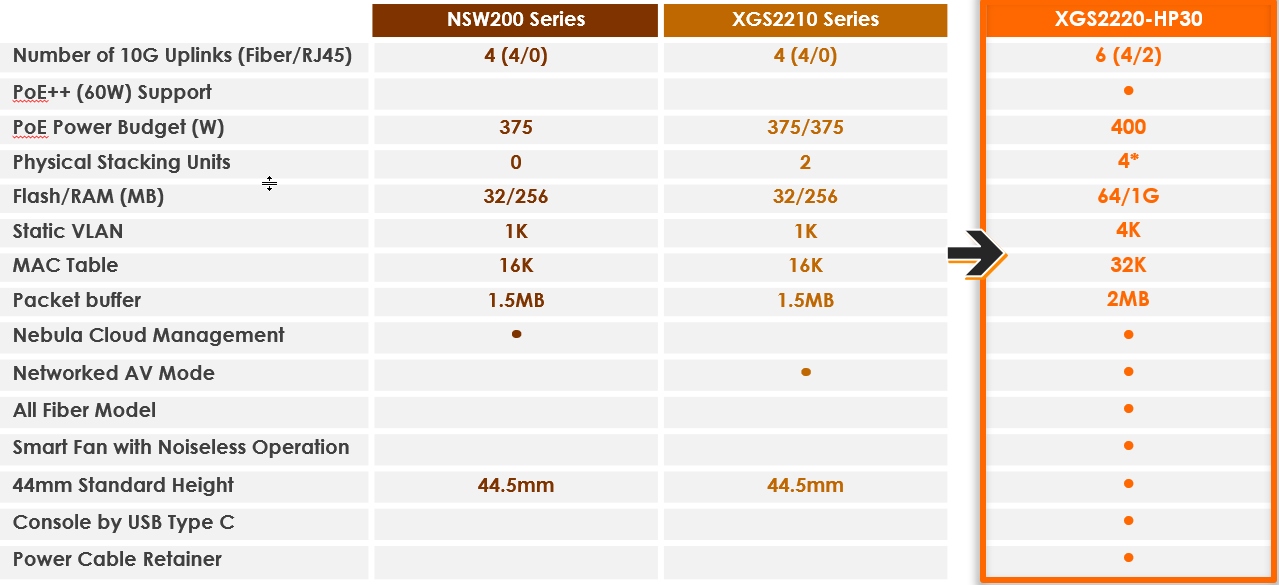

Rad XGS2220 je nástupcom radu XGS2210 (a radu NSW200), ktorý má väčší rozpočet na výkon a pokročilé systémové funkcie.

* V budúcej verzii firmvéru

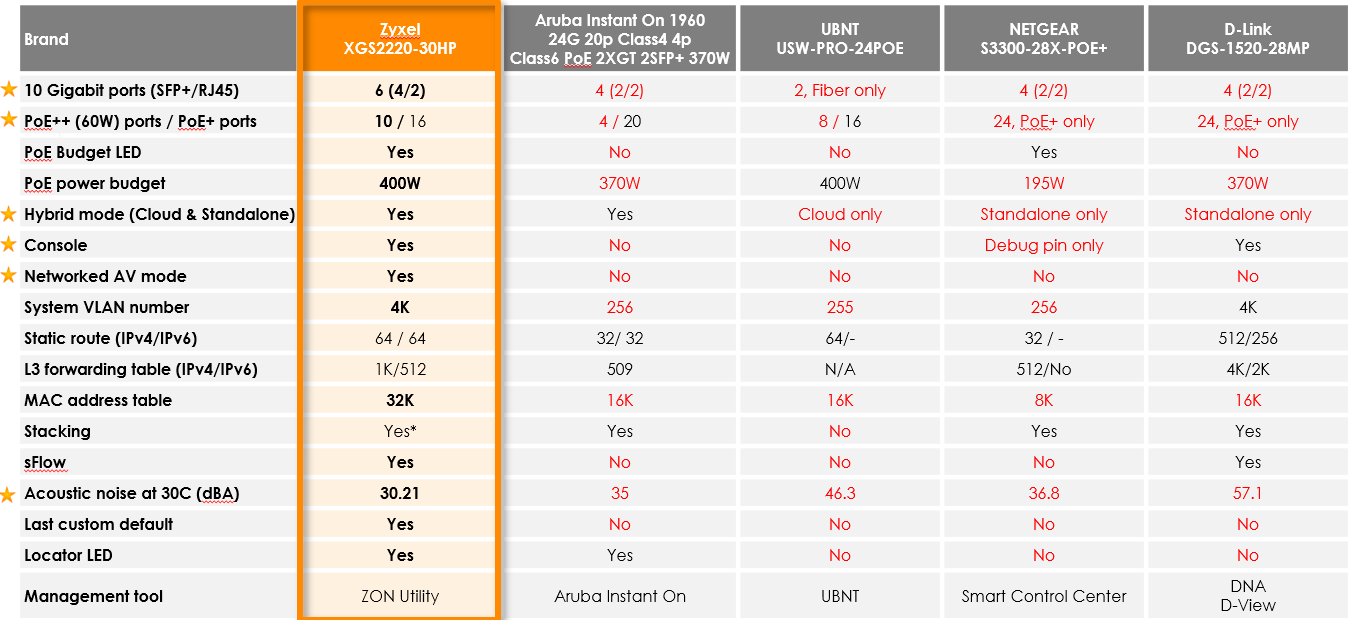

Porovnávacia matica XGS2220-30HP pre hlavných konkurentov

* V budúcom vydaní firmvéru

Prvé prihlásenie/príručka

Ak sa chcete pripojiť k webovému rozhraniu prepínača, musíte poznať adresu IP zariadenia.

Ak používate server DHCP.

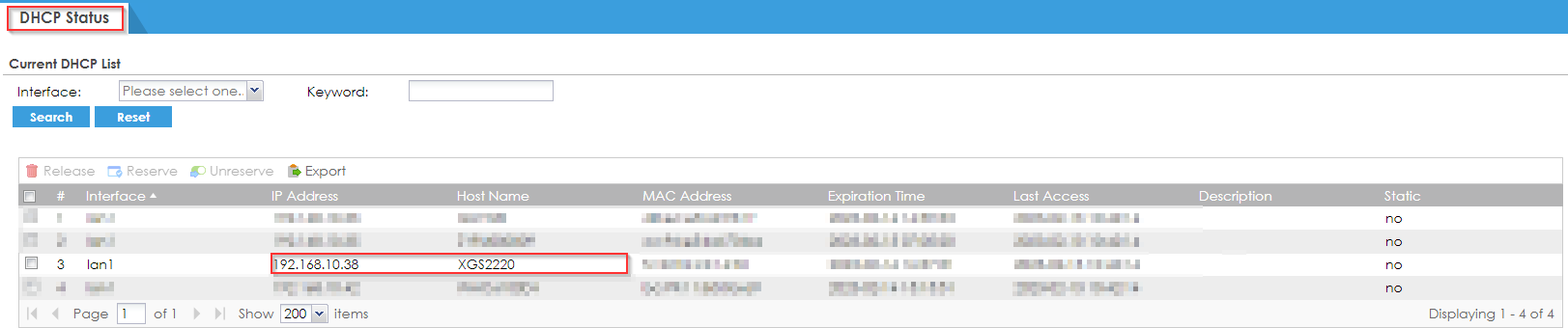

Prepínač získa adresu IP automaticky. Adresu IP môžete zistiť buď pomocou nášho nástroja ZON, alebo overením na serveri DHCP.


Ak nepoužívate server DHCP.

Pripojte spojenie medzi prepínačom-1 a počítačom (odporúčame použiť port 1 na prepínači).

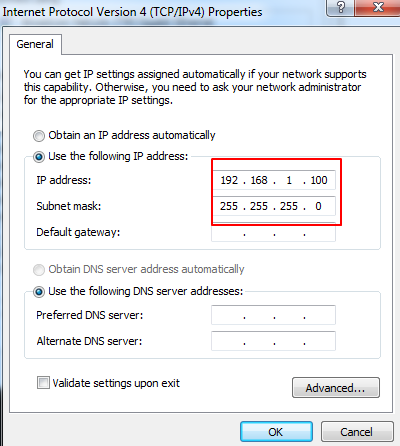

Nastavte IP adresu PC na rovnakú podsieť ako prepínače. Napríklad nastavte IP adresu PC ako 192.168.1.100

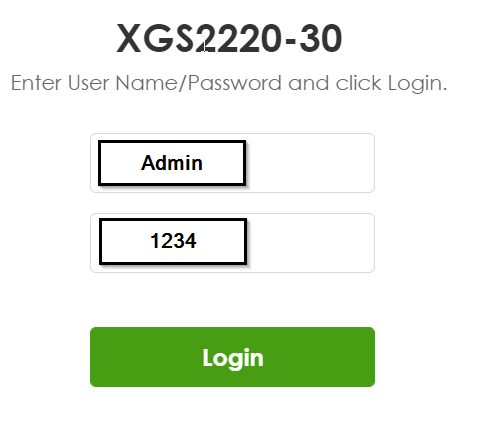

Otvorte prehliadač (IE, Chrome, Safari, Firefox atď.....). Prejdite na webovú stránku http://192.168.1.1 (predvolená IP adresa správy). Zadajte "užívateľské meno: admin; heslo: 1234" a prihláste sa.

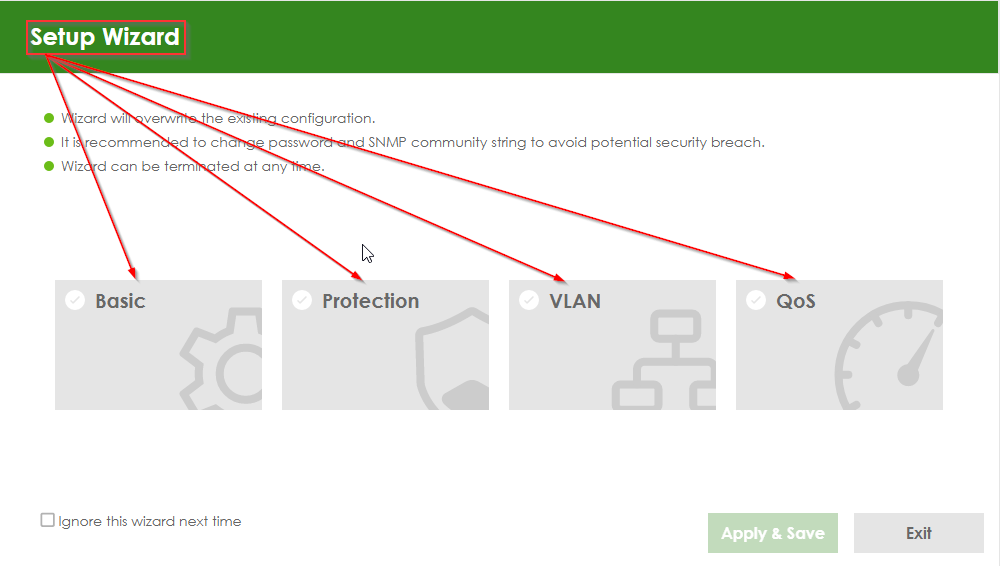

• Sprievodca

  Sprievodca nastavením obsahuje nasledujúce časti:

1. Basic (Základné) - konfigurácia adresy IP prepínača, servera DNS, systémového hesla, komunity SNMP a agregácie liniek (trunking).
2. Protection (Ochrana) - na zapnutie ochrany proti slučke a riadenia broadcastových búrok na prepínači a jeho portoch.
3. VLAN - na vytvorenie statickej VLAN, priradenie portov k VLAN a nastavenie portov na označovanie alebo odznačovanie odchádzajúcich rámcov.
4. QoS - na určenie úrovne priority IEEE 802.1p časti pre QoS.

Základná konfigurácia

Nastavenie IP/DNS, nastavenie hesla, komunity SNMP, agregácie liniek a zobrazenie hotových výsledkov.

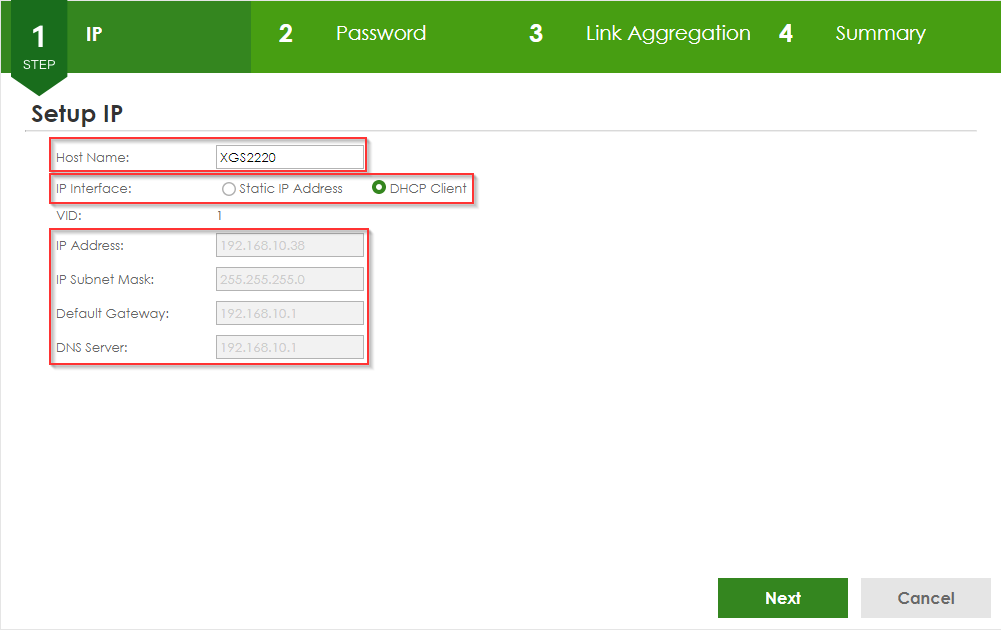

Ak chcete nastaviť IP/DNS.

Kliknutím na položky Sprievodca > Základné > Krok 1 IP sa dostanete na túto obrazovku.
Odporúčame, aby ste si buď rezervovali IP adresu na serveri DHCP, alebo zadali IP adresu ručne. V opačnom prípade sa môže IP adresa vašej brány zmeniť.

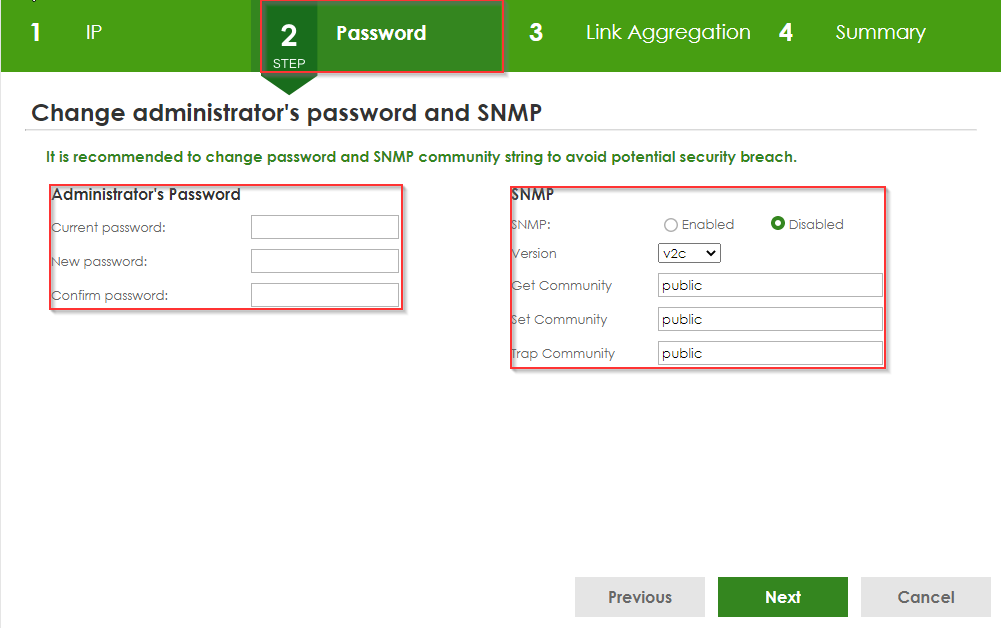

Po kliknutí na tlačidlo Ďalej sa zobrazí obrazovka Heslo

Heslo - na zaistenie bezpečnosti odporúčame nastaviť silné heslo (Poznámka: Vstupný reťazec žiadneho poľa na tejto obrazovke by nemal obsahovať [ ? ], [ | J. ('].["]. alebo (,). V poliach Heslo tiež nie je povolená [ medzera ].)

SNMP - Vyberte možnosť Zapnuté, ak chcete, aby prepínač fungoval ako agent SNMP. Čo umožňuje manažérskej stanici spravovať a monitorovať Switch prostredníctvom siete. Vyberte možnosť Disabled (Zakázané), ak chcete túto funkciu vypnúť. Verzia SNMP na prepínači sa musí zhodovať s verziou na manažéri SNMP (Poznámka: SNMP verzia 2c je spätne kompatibilná so SNMP verzia 1.).

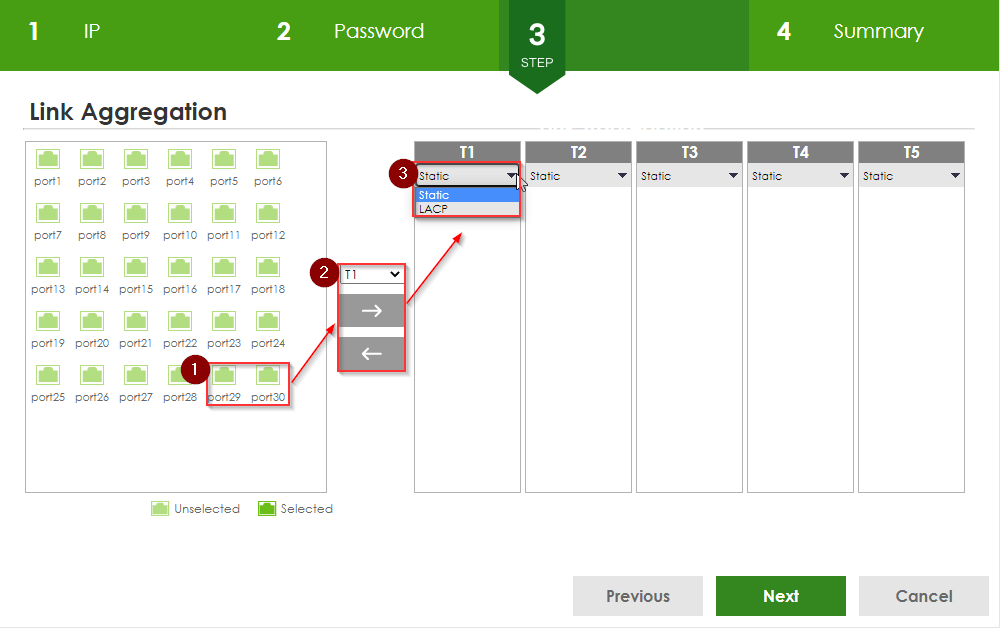

Po kliknutí na tlačidlo Next (Ďalej) sa zobrazí obrazovka Link Aggregation (Agregácia spojov)
Ak je potrebné zlúčiť viacero prepínačov s funkciou Aggregation, vykonajte nasledujúce nastavenia. V opačnom prípade kliknite na tlačidlo "Next" (Ďalej).

1. Zadajte porty, ktoré chcete použiť pre Link Aggregation.

2. Vyberte skupinu umiestnenia T1-T5.

3. Vyberte možnosť LACP , ak sú porty nakonfigurované na pripojenie do kmeňovej skupiny prostredníctvom LACP.

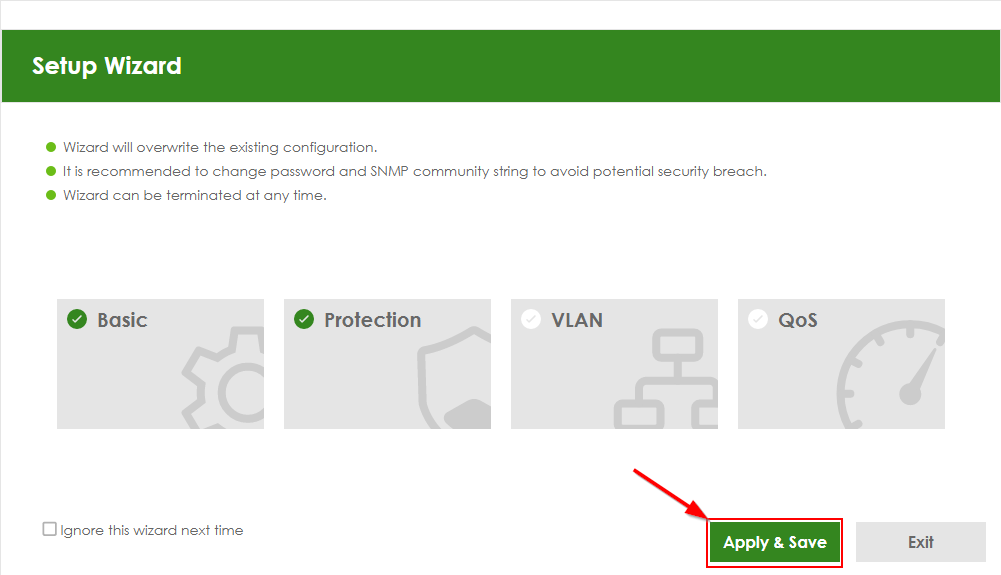

Nezabudnite kliknúť na "Apply and Save" (Použiť a uložiť), aby sa vaše zmeny uložili a použili

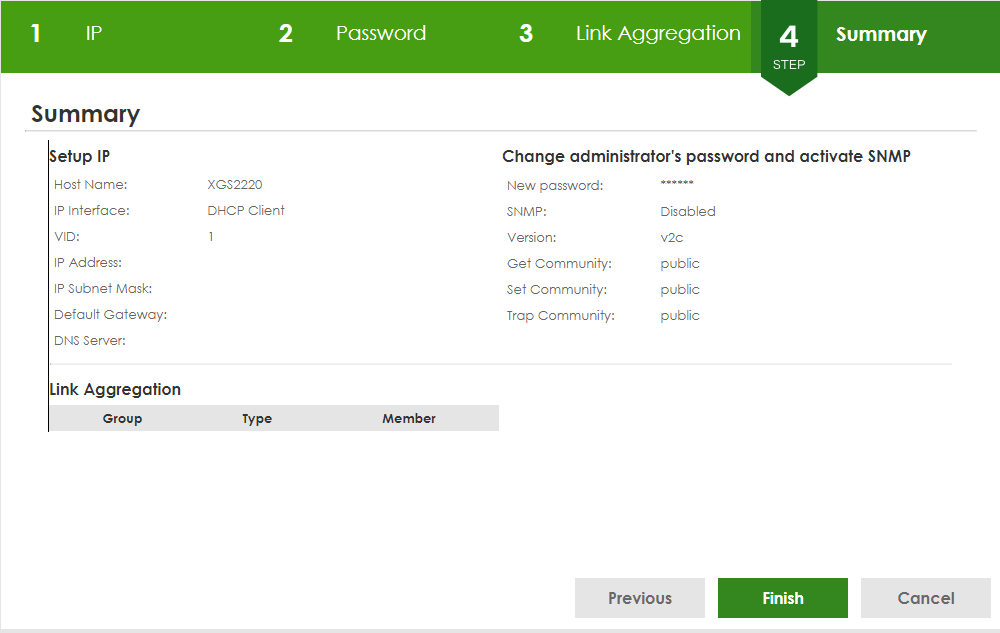

Základná konfigurácia pre XGS2220 je dokončená, kliknite na "Finish"(Dokončiť)

Ochrana

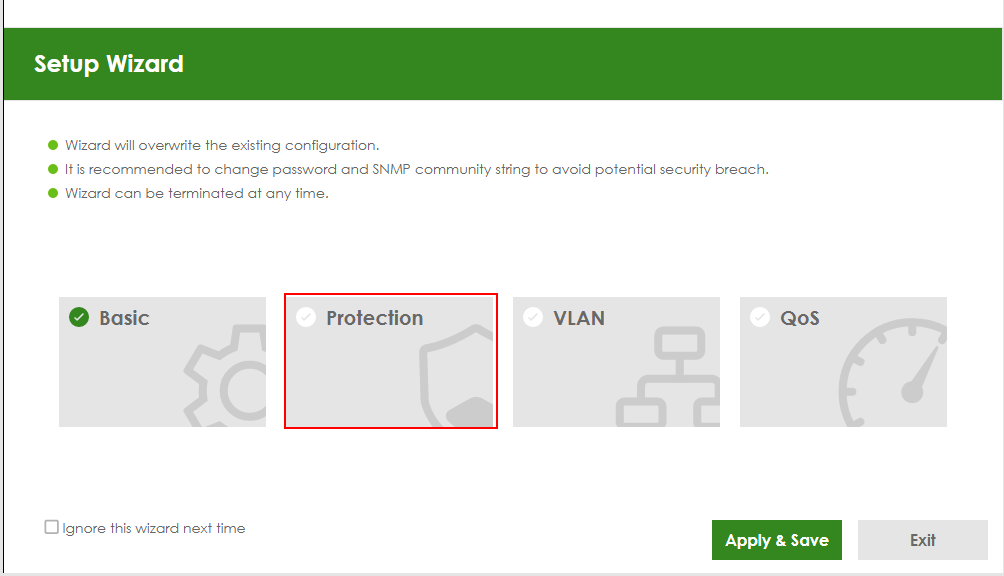

Prejdite do časti "Setup Wizard" (Sprievodca nastavením) a vyberte položku "Protection"(Ochrana). Nakonfigurujeme základné nastavenia zabezpečenia pre naše zariadenie.

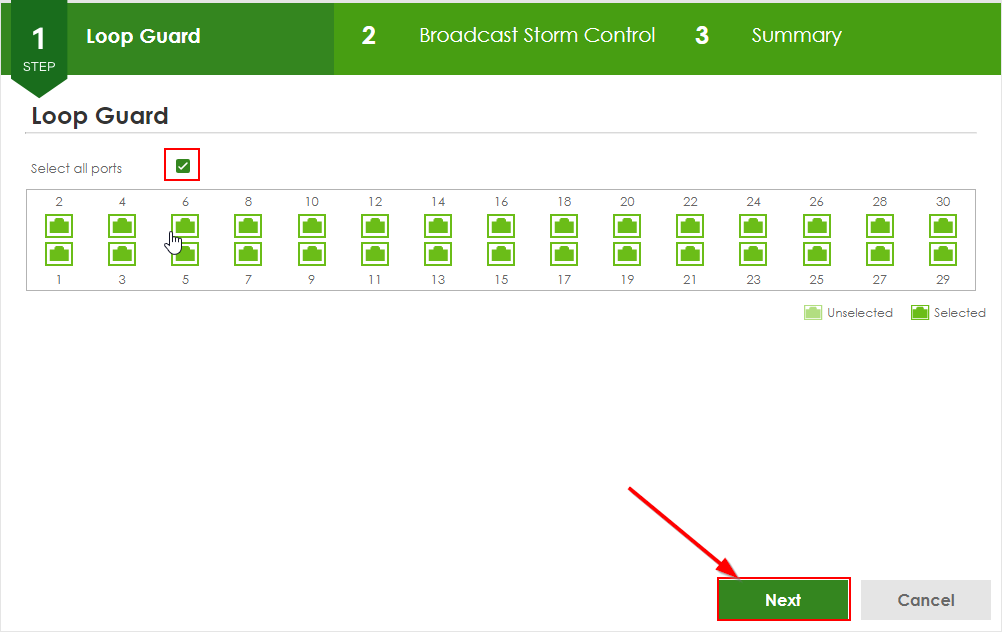

Ochrana slučky

K slučke dochádza, keď sú dva porty prepínača náhodne prepojené rovnakým káblom. To spôsobuje broadcastovú búrku, pri ktorej sa broadcastové správy neustále vracajú do prepínača a opakovane sa vysielajú. Ak je prepínač, ktorý nie je v stave slučky, pripojený k prepínaču, ktorý je v stave slučky, prepínač v stave slučky ovplyvní druhý prepínač. Na riešenie tohto problému na okraji siete môžete použiť funkciu Loop Guard. Funkcia Loop Guard umožňuje vášmu prepínaču vypnúť port, ak zistí, že pakety odoslané na tomto porte sa v slučke vracajú späť do prepínača. Hoci protokol STP (Spanning Tree Protocol) môže zabrániť vzniku slučiek v jadre siete, nemôže zabrániť vzniku slučiek na okraji siete.

Poznámka: Ochrana pred slučkami sa bežne využíva v situáciách, keď sa vyskytne problém súvisiaci so sieťou spojenou s prepínačom. Zapnutie ochrany slučky na stránke
môže pomôcť pri riešení problémov a zabrániť nadmernému zahlteniu siete.

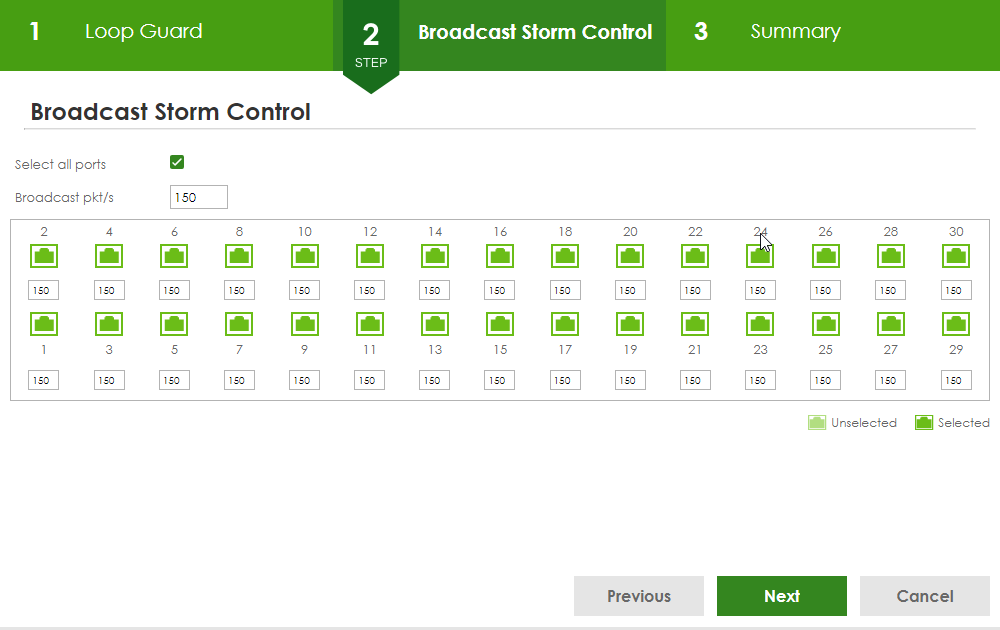

Riadenie búrok vysielania

Broadcast Storm Control je funkcia, ktorá zabraňuje nadmernému zaplavovaniu siete spôsobenému správami vysielanými zariadeniami v sieti. Tieto vysielacie správy môžu zahŕňať požiadavky DHCP, správy "alive" a iné oznámenia, ktoré informujú zariadenia v sieti o odosielateľovi. Ak sa vo vašej sieti vyskytuje vysoká latencia a strata paketov, zapnutie funkcie Broadcast Storm Control môže pomôcť obmedzením počtu paketov broadcast, ktoré prepínač prijme a prepošle ďalej. Tým sa zabráni zahlteniu prepínača príliš veľkým počtom paketov naraz, čo môže viesť k zahodeniu vysielacích paketov a zlepšeniu výkonu siete. Ak chcete nakonfigurovať funkciu Broadcast Storm Control, môžete vybrať konkrétne porty, na ktorých ju chcete povoliť. Môžete tiež nastaviť limit počtu povolených broadcast paketov za sekundu. V malej až stredne veľkej sieti sa odporúča buď ju zakázať, alebo použiť limit 150 broadcast paketov za sekundu. Po vykonaní výberu pokračujte kliknutím na tlačidlo "Next" (Ďalej).

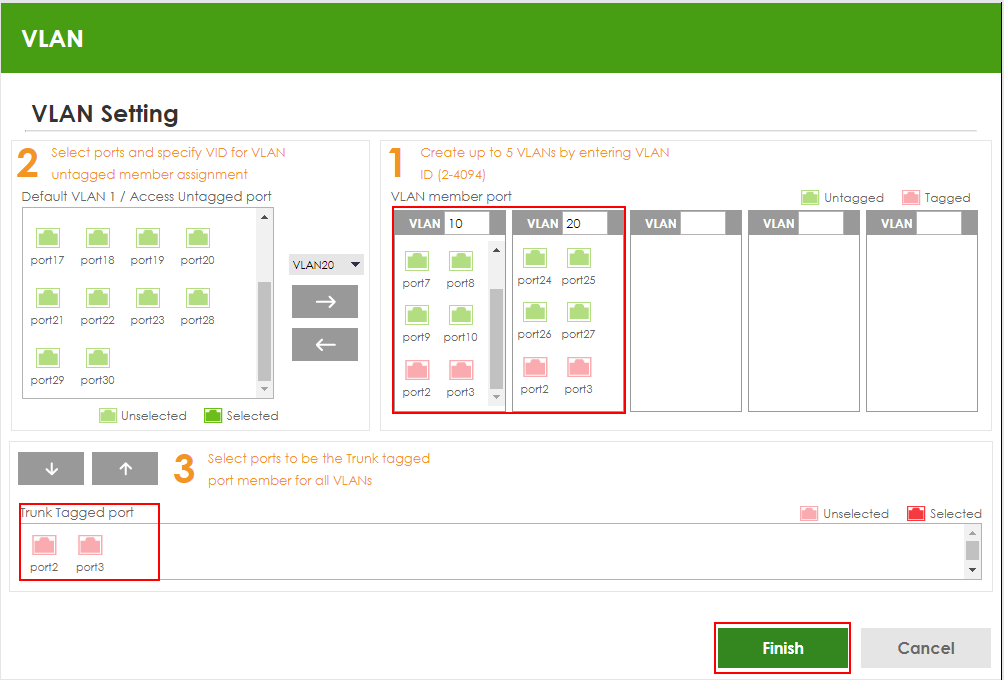

Konfigurácia VLAN

Vyberte porty, ktoré chcete priradiť k prvej skupine členov VLAN, a priraďte tejto skupine členov VLAN ID.

• Kliknutím na porty ich označte ako "vybrané".
• Pomocou šípky doprava ich presuňte do členskej skupiny VLAN "x".
• Pomocou rozbaľovacieho zoznamu "VLAN10" nad sivými šípkami vyberte ďalšie kmeňové skupiny (VLAN "x" 5-10)
• Vyberte porty, ktoré budú členmi portov s označením trunk pre všetky VLAN. Trunk port je port prepínača, ktorý môže prenášať označenú prevádzku z jednej alebo viacerých VLAN.


Poznámka: Nezabudnite, že portom môžete flexibilne priradiť viacero označených členov, ale len jedného neoznačeného člena (predvolená VLAN) na port. Ak máte záujem dozvedieť sa viac o VLAN, môžete si pozrieťtento článok na adrese .

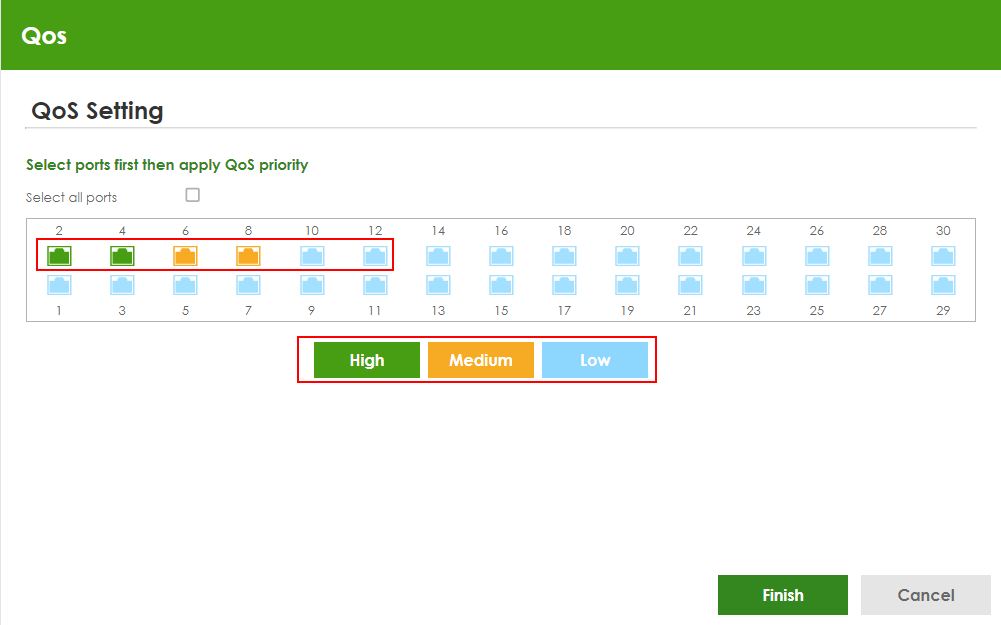

Nastavenie QoS

Nízka priorita. V prípade podnikových prostredí môžu mať porty pre hostí nízku prioritu prevádzky, pričom podnikové servery a iné dôležité IT zariadenia môžu chcieť vysokú prioritu.
