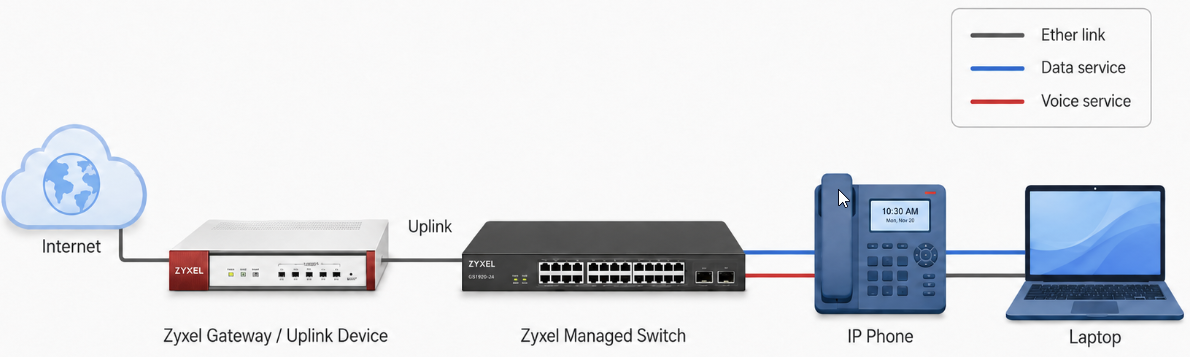

I en vanlig installation är en IP-telefon ansluten direkt till switchen, medan en PC eller bärbar dator är ansluten bakom telefonen. I detta scenario hjälper Voice VLAN till att separera röstsamtalstrafik från vanlig datatrafik och gör det möjligt för switchen att prioritera röstpaket från IP-telefonen.
Målet med denna konfiguration är att separera trafiken mellan IP-telefonen och PC:n utan att manuellt konfigurera individuella VLAN-taggar på varje enhet. Switchen hanterar röst- och datatrafik separat och vidarebefordrar den till uplinken med de nödvändiga VLAN-inställningarna.
Exempel på VLAN-design:
| Typ av trafik | VLAN-ID | Syfte |
|---|---|---|
| Data VLAN | 5 | PC / bärbar dator-trafik |
| Voice VLAN | 100 | IP-telefontrafik |
Observera: VLAN-ID:n i denna artikel är exempel. Använd de VLAN-ID:n som krävs för din egen nätverksdesign.
Notera: Denna artikel beskriver konfigurationen av Voice VLAN på fristående Zyxel-switchar. Om du söker konfiguration av Voice VLAN i Nebula eller VLAN baserat på Vendor ID, vänligen se relaterade artiklar: Zyxel Nebula Switch - Voice VLAN vs Vendor ID-baserad VLAN: Skillnader och konfiguration
Förväntat beteende för IP-telefon
Beteendet hos IP-telefonen beror på om VLAN-tagging är aktiverat på telefonen och om det konfigurerade VLAN-ID:t matchar Voice VLAN på switchen.
| Inställning för IP-telefon | Switchbeteende | Kraven på switchportens inställning |
|---|---|---|
| IP-telefonen har VLAN aktiverat och använder samma VLAN-ID som Voice VLAN | Switchen behåller Voice VLAN-taggen och tillämpar den konfigurerade prioriteringsinställningen på IP-telefontrafiken. IP-telefonen kommer endast att känna igen taggad trafik. | Telefonporten måste vara taggad i Voice VLAN. Aktivera Tx Tagging för denna port i Voice VLAN. |
| IP-telefonen har VLAN aktiverat men använder ett annat VLAN-ID än switchens Voice VLAN | Switchen kommer inte att ändra VoIP-trafiken från IP-telefonen. | Kontrollera att VLAN-ID:t som är konfigurerat på telefonen matchar Voice VLAN-ID:t som är konfigurerat på switchen. |
| IP-telefonen har VLAN avaktiverat och skickar otaggad trafik | Switchen tilldelar Voice VLAN och prioriteringsinställning till IP-telefonens VoIP-trafik. IP-telefonen kommer att skicka och ta emot otaggad trafik. | Telefonporten måste vara otaggad i Voice VLAN. Inaktivera Tx Tagging för denna port i Voice VLAN. |
Om IP-telefonen inte beter sig som förväntat, kontrollera VLAN-konfigurationen på telefonen, Voice VLAN-ID på switchen och Tx Tagging-inställningen på telefonporten.
Konfiguration (Skapa VLAN-gränssnitt)
Skapa ett VLAN för överföring av röstpaket, välj portar som är anslutna till IP-telefonen, och avmarkera Tx tagging för att slippa konfigurera VLAN på varje telefon.
SWITCHING > VLAN > VLAN Setup > Static VLAN > Add/Edit

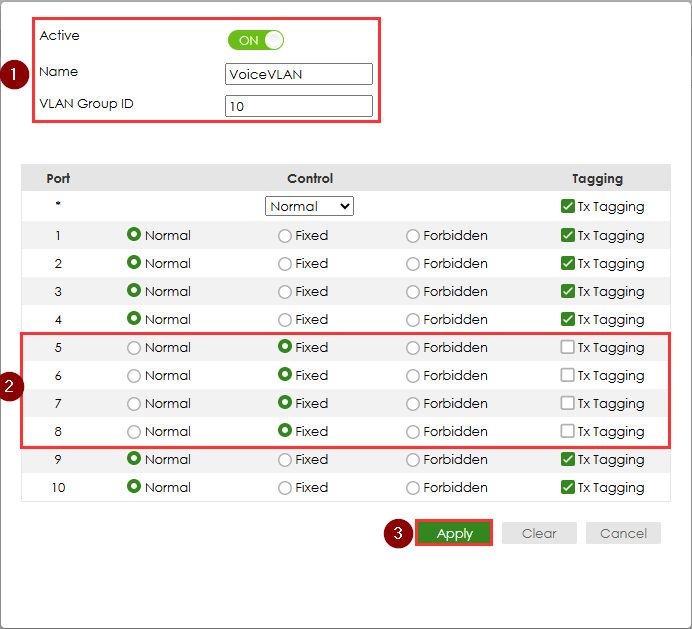

Skapa ett VLAN för överföring av röstpaket, välj portar som är anslutna till IP-telefonen, avmarkera Tx tagging för att slippa konfigurera VLAN på varje telefon.

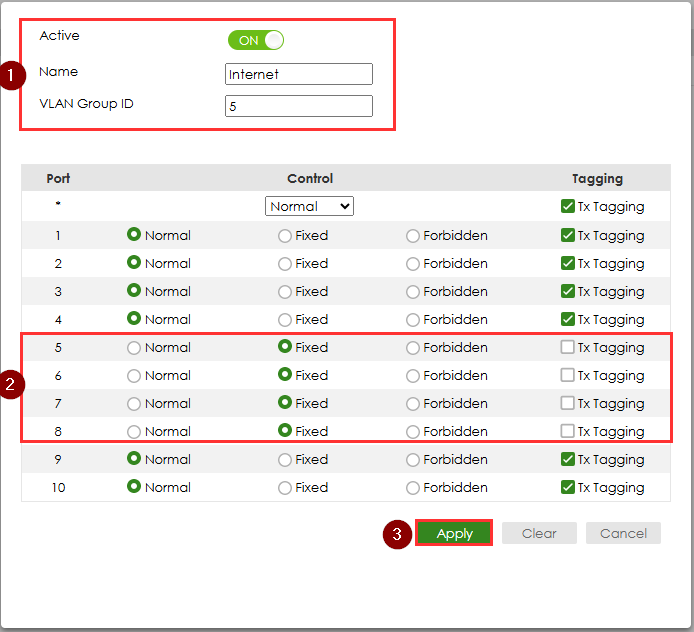

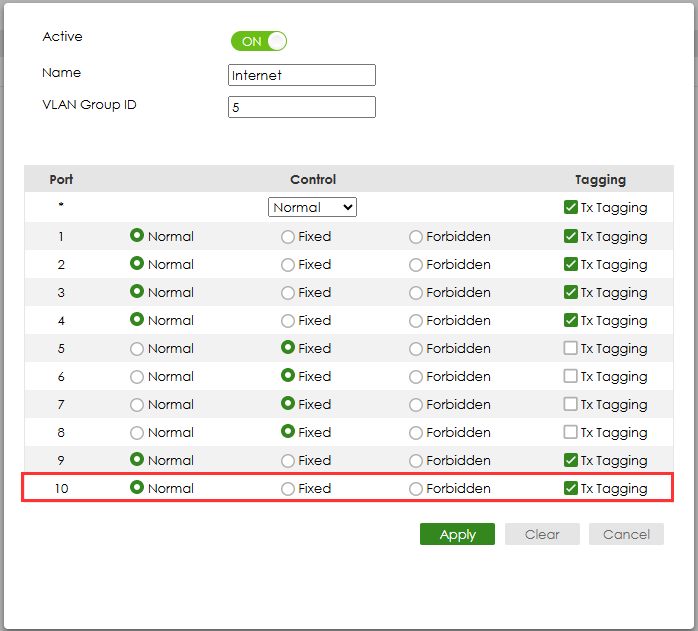

| Skapa ett annat VLAN för datapaket, välj medlemsportar och avmarkera Tx tagging. | Port 10, uplink-porten, ska ha Tx tagging aktiverat för att kunna skicka paket med VLAN-taggar. |

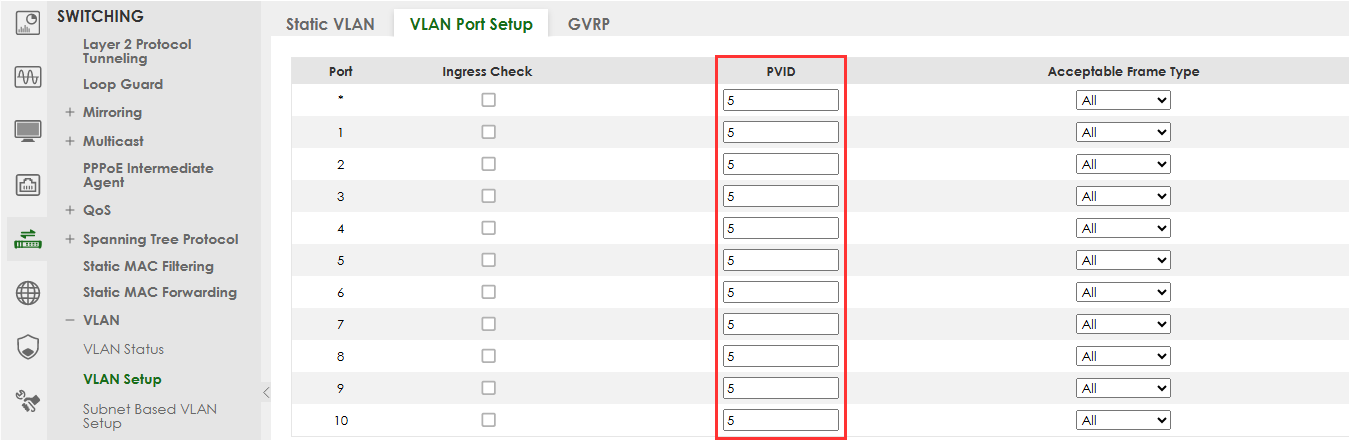

Konfigurera PVID för att separera datapaket från röstpaket. PVID-numret ska vara samma som VLAN-numret som skapades för datapaketen.
Observera! Du kan skriva PVID 5 på * vilket gör att alla portar får samma PVID:
Efter att ha ställt in PVID för datapaketen är nästa steg att konfigurera funktionen ”Voice VLAN” så att switchen kan identifiera röstpaketen.
Konfigurera Voice VLAN

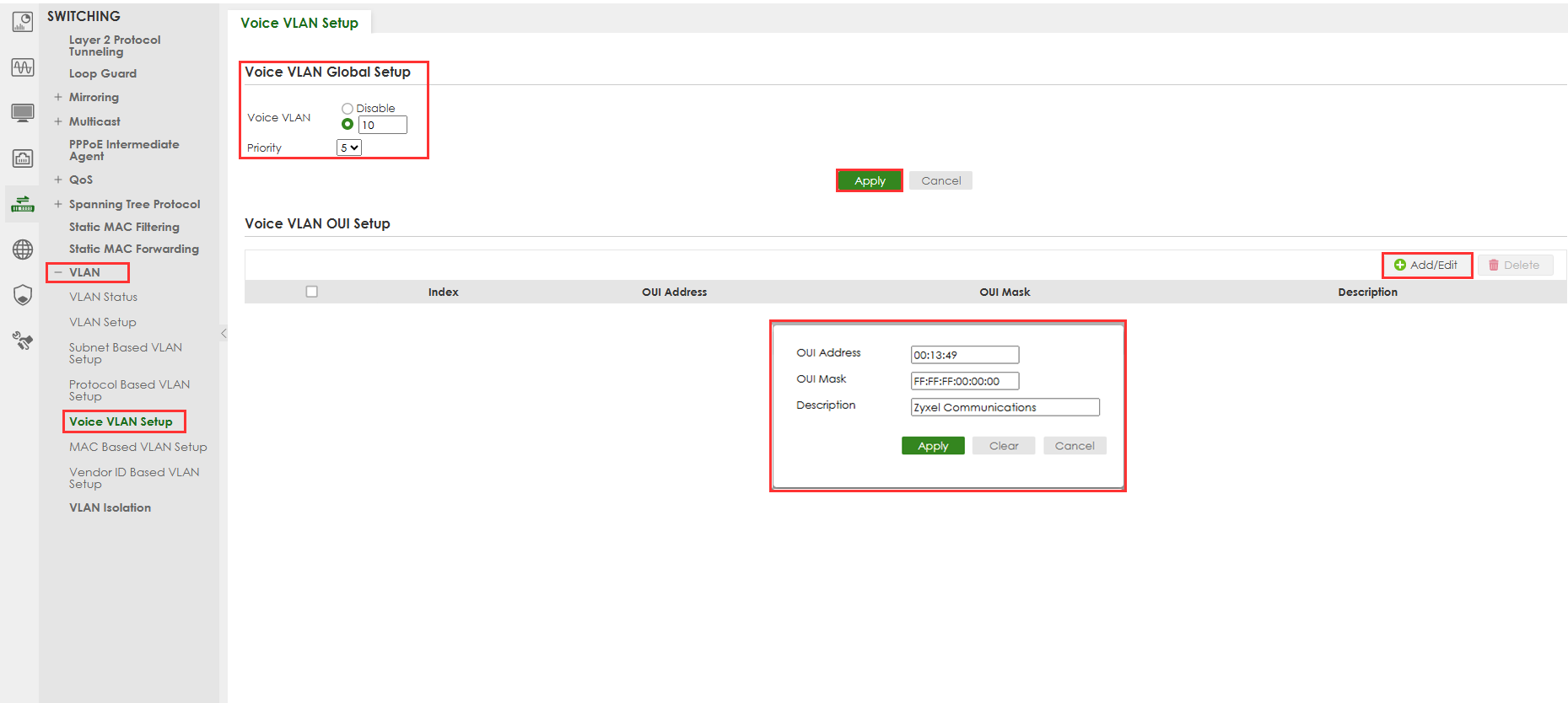

Konfigurera Voice VLAN-nummer och prioritet för att prioritera röstpaketen. Voice VLAN-numret ska vara samma som VLAN-numret som skapades tidigare för rösttjänstpaketen.
Ange OUI-adresserna. OUI är de första 3 byten av en MAC-adress som representerar leverantören. Genom att specificera IP-telefonens MAC-adress kan switchen identifiera rösttrafik därefter. Zyxel-switchar stödjer upp till 6 vendor OUIs.
Denna guide visar hur enkelt det är att konfigurera Voice VLAN på fristående switchar. Generellt uppnås målet att prioritera rösttrafik utan ytterligare konfiguration på IP-telefonerna genom att separera VLAN och fastställa regler för data och röst.
