Scenario:

Jag har två enheter i GS2210-serien, switches, och har konfigurerat en länkaggregationsgrupp i switch 1 (port 1 och port 2 som trunkgrupp T1) och switch 2 (port 1 och port 2 som trunkgrupp T2). Nu vill jag placera denna trunkgrupp i VLAN10. Hur ska jag konfigurera VLAN-inställningarna på varje switch?

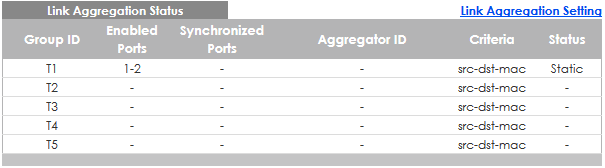

Switch 1:

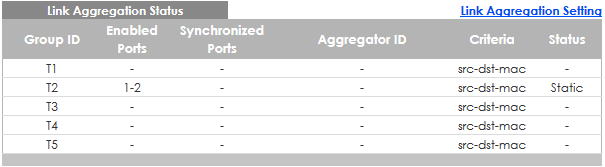

Switch 2:



Steg-för-steg-guide:

I GS2210-serien visas ingen trunkgrupp på sidan för VLAN-inställningar, även efter att länkaggregering har skapats.

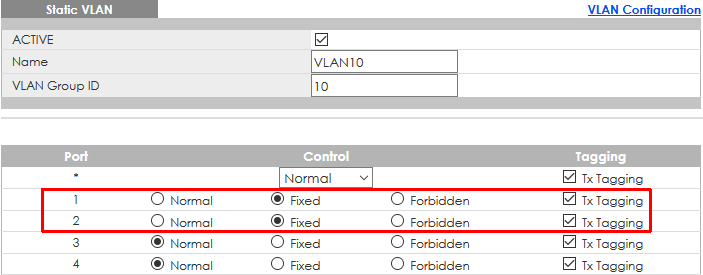

Du bör lägga alla portar som tillhör trunkgruppen i VLAN.

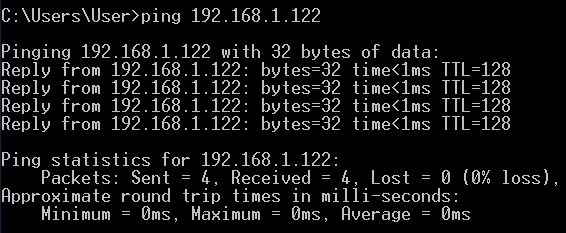

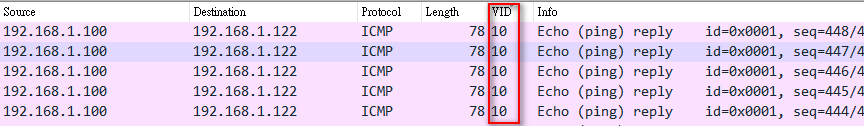

Testa resultatet:

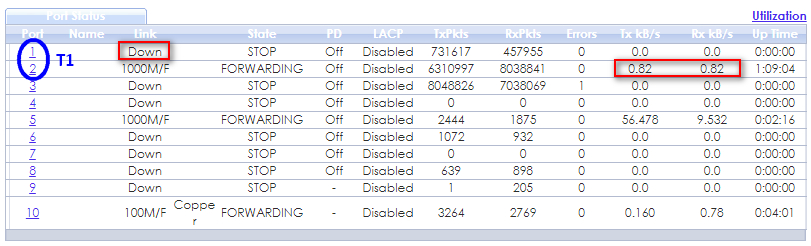

Eftersom endast port 1 är nere kan enheterna i VLAN10 fortfarande kommunicera med varandra över switches via länken till port 2 i trunkgruppen.
